Электрохимический реактор

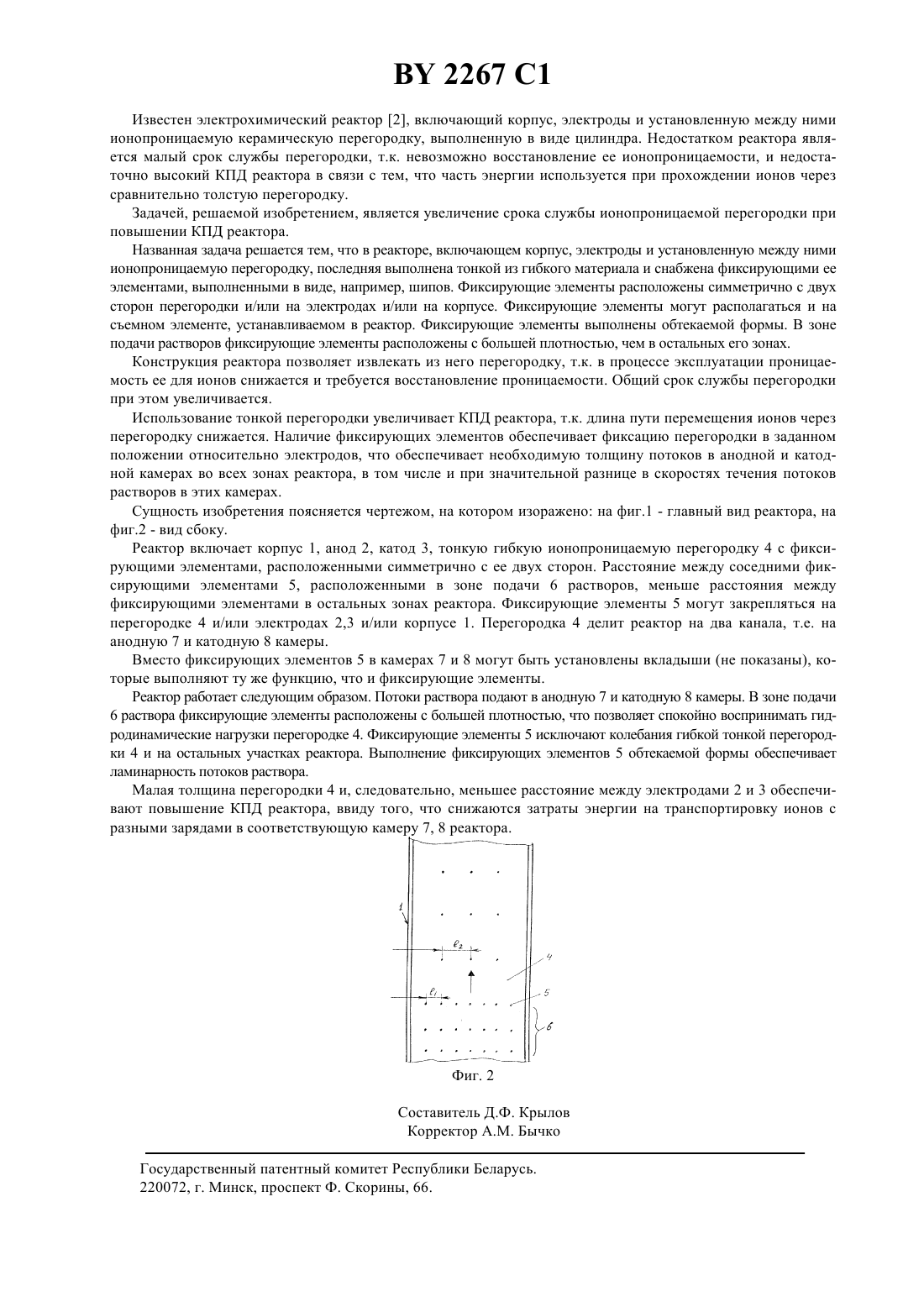

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Каптур Нелли Семеновна(57) 1. Электрохимический реактор, содержащий корпус, электроды, ионо-проницаемую перегородку, установленную между электродами, отличающийся тем, что перегородка выполнена гибкой, толщиной менее 3-х мм и закреплена внутри корпуса фиксирующими элементами в форме шипов. 2. Реактор по п. 1, отличающийся тем, что фиксирующие элементы расположены на перегородке и/или электродах и/или корпусе. 3. Реактор по п. 1, отличающийся тем, что он содержит съемный элемент, на котором расположены фиксирующие элементы. 4. Реактор по пп. 1,2,3, отличающийся тем, что фиксирующие элементы расположены симметрично с двух сторон перегородки. 5. Реактор по пп. 1-4, отличающийся тем, что фиксирующие элементы выполнены обтекаемой формы. 6. Реактор по пп. 1-5, отличающийся тем, что фиксирующие элементы в зоне подачи растворов расположены с большей плотностью.(56) 1. Рекламная информация об электрохимическом реакторе типа СТЭЛ / Медицинский вестник.-25,1992. 2. Электроактиватор воды бытовой Топаз. Паспорт ЭВБ 0000000 ПС. Госпредприятие ТОПАЗ г.Гомель (прототип). Фиг. 1 Изобретение относится к средствам для получения дезинфицирующих и моющих растворов путем электрохимического синтеза из водно-солевого раствора или питьевой воды. Известен электрохимический реактор 1, включающий корпус, электроды и установленную между ними ионопроницаемую керамическую перегородку в виде чашки. Недостатком такой конструкции является малый срок службы перегородки, ее значительная стоимость, а также то, что большая толщина слоя жидкости в реакторе и значительная толщина перегородки снижают КПД реактора. 2267 1 Известен электрохимический реактор 2, включающий корпус, электроды и установленную между ними ионопроницаемую керамическую перегородку, выполненную в виде цилиндра. Недостатком реактора является малый срок службы перегородки, т.к. невозможно восстановление ее ионопроницаемости, и недостаточно высокий КПД реактора в связи с тем, что часть энергии используется при прохождении ионов через сравнительно толстую перегородку. Задачей, решаемой изобретением, является увеличение срока службы ионопроницаемой перегородки при повышении КПД реактора. Названная задача решается тем, что в реакторе, включающем корпус, электроды и установленную между ними ионопроницаемую перегородку, последняя выполнена тонкой из гибкого материала и снабжена фиксирующими ее элементами, выполненными в виде, например, шипов. Фиксирующие элементы расположены симметрично с двух сторон перегородки и/или на электродах и/или на корпусе. Фиксирующие элементы могут располагаться и на съемном элементе, устанавливаемом в реактор. Фиксирующие элементы выполнены обтекаемой формы. В зоне подачи растворов фиксирующие элементы расположены с большей плотностью, чем в остальных его зонах. Конструкция реактора позволяет извлекать из него перегородку, т.к. в процессе эксплуатации проницаемость ее для ионов снижается и требуется восстановление проницаемости. Общий срок службы перегородки при этом увеличивается. Использование тонкой перегородки увеличивает КПД реактора, т.к. длина пути перемещения ионов через перегородку снижается. Наличие фиксирующих элементов обеспечивает фиксацию перегородки в заданном положении относительно электродов, что обеспечивает необходимую толщину потоков в анодной и катодной камерах во всех зонах реактора, в том числе и при значительной разнице в скоростях течения потоков растворов в этих камерах. Сущность изобретения поясняется чертежом, на котором изоражено на фиг.1 - главный вид реактора, на фиг.2 - вид сбоку. Реактор включает корпус 1, анод 2, катод 3, тонкую гибкую ионопроницаемую перегородку 4 с фиксирующими элементами, расположенными симметрично с ее двух сторон. Расстояние между соседними фиксирующими элементами 5, расположенными в зоне подачи 6 растворов, меньше расстояния между фиксирующими элементами в остальных зонах реактора. Фиксирующие элементы 5 могут закрепляться на перегородке 4 и/или электродах 2,3 и/или корпусе 1. Перегородка 4 делит реактор на два канала, т.е. на анодную 7 и катодную 8 камеры. Вместо фиксирующих элементов 5 в камерах 7 и 8 могут быть установлены вкладыши (не показаны), которые выполняют ту же функцию, что и фиксирующие элементы. Реактор работает следующим образом. Потоки раствора подают в анодную 7 и катодную 8 камеры. В зоне подачи 6 раствора фиксирующие элементы расположены с большей плотностью, что позволяет спокойно воспринимать гидродинамические нагрузки перегородке 4. Фиксирующие элементы 5 исключают колебания гибкой тонкой перегородки 4 и на остальных участках реактора. Выполнение фиксирующих элементов 5 обтекаемой формы обеспечивает ламинарность потоков раствора. Малая толщина перегородки 4 и, следовательно, меньшее расстояние между электродами 2 и 3 обеспечивают повышение КПД реактора, ввиду того, что снижаются затраты энергии на транспортировку ионов с разными зарядами в соответствующую камеру 7, 8 реактора. Фиг. 2 оставитель Д.Ф. Крылов Корректор А.М. Бычко Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
