Дисковый затвор

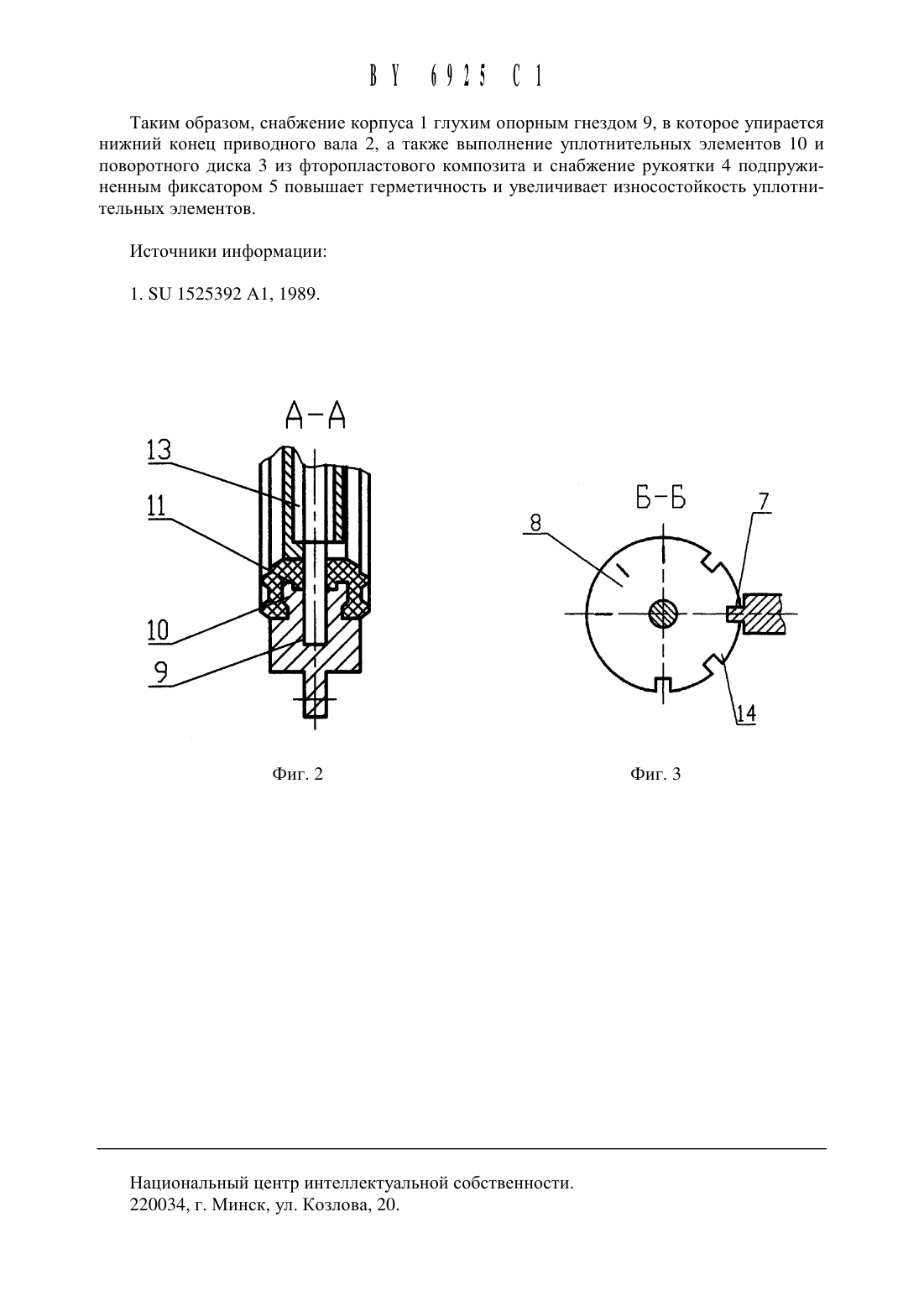

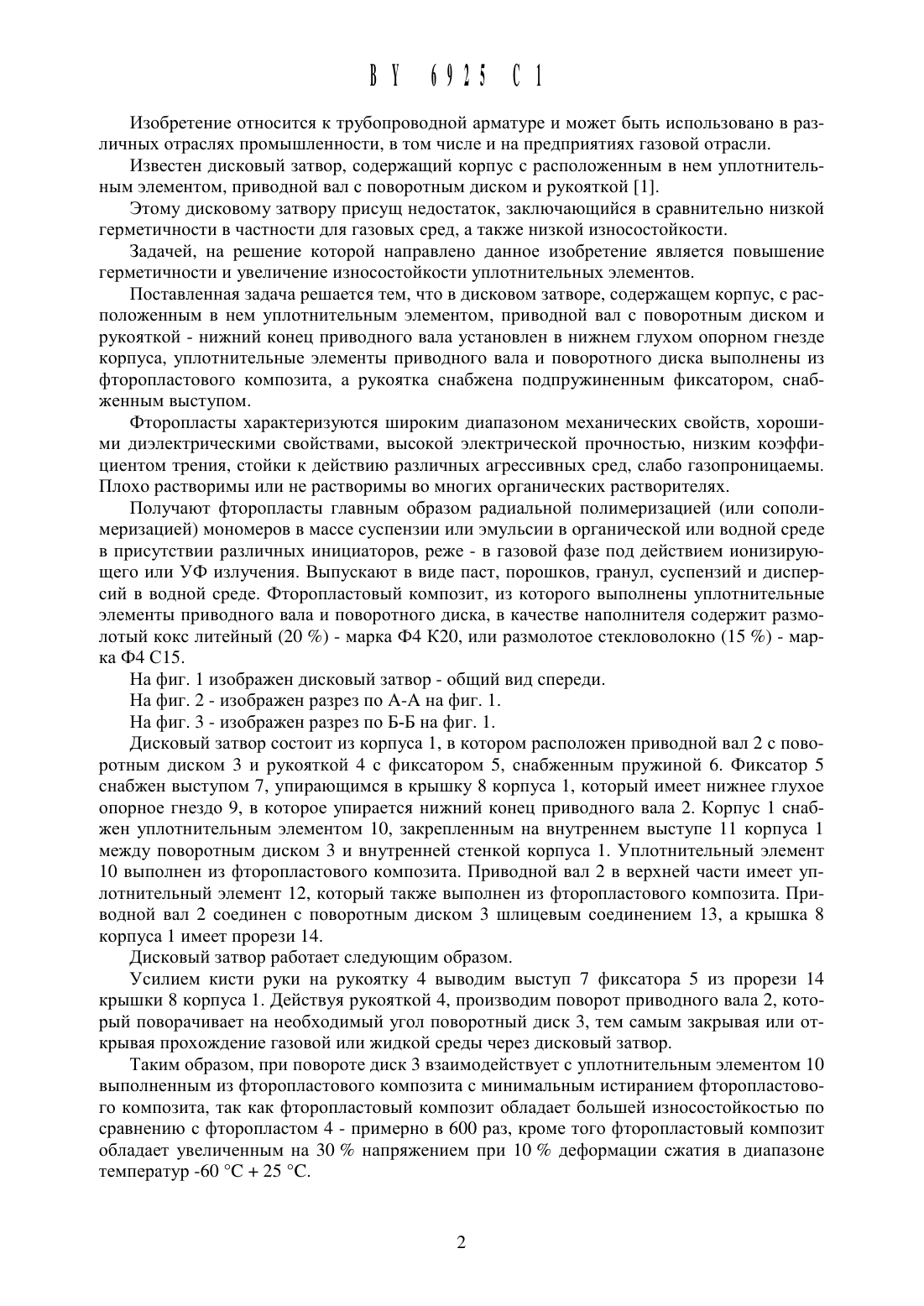

НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие Белгазтехника (ВУ)(72) Авторы Барков Леонид Николаевич Максимович Сергей Павлович Глушанко Александр Семенович (ВУ)(73) Патентообладатель Научно-производственное республиканское унитарное предприятие Белгазтехника (ВУ)Дисковый затвор, содержащий корпус с расположенным в нем уплотнительным элементом, приводной вал с поворотным диском и рукояткой, отличающийся тем, что нижний конец приводного вала установлен в нижнем глухом опорном гнезде корпуса, уплотнительные элементы приводного вала и поворотного диска выполнены из фторопластового композита, а рукоятка снабжена подпружиненным фиксатором, выполненным с выступом.Изобретение относится К трубопроводной арматуре И может быть использовано в различных отраслях промышленности, в том числе и на предприятиях газовой отрасли.Этому дисковому затвору присущ недостаток, заключающийся в сравнительно низкой герметичности в частности для газовых сред, а также низкой износостойкости.Задачей, на рещение которой направлено данное изобретение является повыщение герметичности и увеличение износостойкости уплотнительных элементов.Поставленная задача рещается тем, что в дисковом затворе, содержащем корпус, с расположенным в нем уплотнительным элементом, приводной вал с поворотным диском и рукояткой - нижний конец приводного вала установлен в нижнем глухом опорном гнезде корпуса, уплотнительные элементы приводного вала и поворотного диска выполнены из фторопластового композита, а рукоятка снабжена подпружиненным фиксатором, снабженным выступом.Фторопласты характеризуются щироким диапазоном механических свойств, хорошими диэлектрическими свойствами, высокой электрической прочностью, низким коэффициентом трения, стойки к действию различных агрессивных сред, слабо газопроницаемы. Плохо растворимы или не растворимы во многих органических растворителях.Получают фторопласты главным образом радиальной полимеризацией (или сополимеризацией) мономеров в массе суспензии или эмульсии в органической или водной среде в присутствии различных инициаторов, реже - в газовой фазе под действием ионизирующего или УФ излучения. Выпускают в виде паст, порощков, гранул, суспензий и дисперсий в водной среде. Фторопластовый композит, из которого выполнены уплотнительные элементы приводного вала и поворотного диска, в качестве наполнителя содержит размолотый кокс литейный (20 ) - марка Ф 4 К 2 О, или размолотое стекловолокно (15 ) - марка Ф 4 С 15.На фиг. 1 изображен дисковый затвор - общий вид спереди.На фиг. 2 - изображен разрез по А-А на фиг. 1.На фиг. 3 - изображен разрез по Б-Б на фиг. 1.Дисковый затвор состоит из корпуса 1, в котором расположен приводной вал 2 с поворотным диском 3 и рукояткой 4 с фиксатором 5, снабженным пружиной 6. Фиксатор 5 снабжен выступом 7, упирающимся в крыщку 8 корпуса 1, который имеет нижнее глухое опорное гнездо 9, в которое упирается нижний конец приводного вала 2. Корпус 1 снабжен уплотнительным элементом 10, закрепленным на внутреннем выступе 11 корпуса 1 между поворотным диском 3 и внутренней стенкой корпуса 1. Уплотнительный элемент 10 выполнен из фторопластового композита. Приводной вал 2 в верхней части имеет уплотнительный элемент 12, который также выполнен из фторопластового композита. Приводной вал 2 соединен с поворотным диском 3 щлицевым соединением 13, а крыщка 8 корпуса 1 имеет прорези 14.Дисковый затвор работает следующим образом.Усилием кисти руки на рукоятку 4 выводим выступ 7 фиксатора 5 из прорези 14 крыщки 8 корпуса 1. Действуя рукояткой 4, производим поворот приводного вала 2, который поворачивает на необходимый угол поворотный диск 3, тем самым закрывая или открывая прохождение газовой или жидкой среды через дисковый затвор.Таким образом, при повороте диск 3 взаимодействует с уплотнительным элементом 10 выполненным из фторопластового композита с минимальным истиранием фторопластового композита, так как фторопластовый композит обладает больщей износостойкостью по сравнению с фторопластом 4 - примерно в 600 раз, кроме того фторопластовый композит обладает увеличенным на 30 напряжением при 10 деформации сжатия в диапазоне температур -6 О С 25 С.Таким образом, снабжение Корпуса 1 ГЛуХИМ ОПОрНЫМ ГНЕЗДОМ 9, В КОТОРОЕ упирается НИЖНИЙ КОНЕЦ ПрИВОДНОГО вала 2, а также ВЫПОЛНЕНИЕ УПЛОТНИТЕЛЬНЫХ ЭЛЕМЕНТОВИ ПОВОрОТНОГО ДИСКа 3 ИЗ фторопластового композита И снабжение РУКОЯТКИ 4 ПОДПруЖИНЕННЫМ фиксатором 5 ПОВЫШаЕТ ГЕрМЕТИЧНОСТЬ И увеличивает ИЗНОСОСТОЙКОСТЬ УПЛОТНИТЕЛЬНЫХ ЭЛЕМЕНТОВ.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
