Затвор гидросооружения

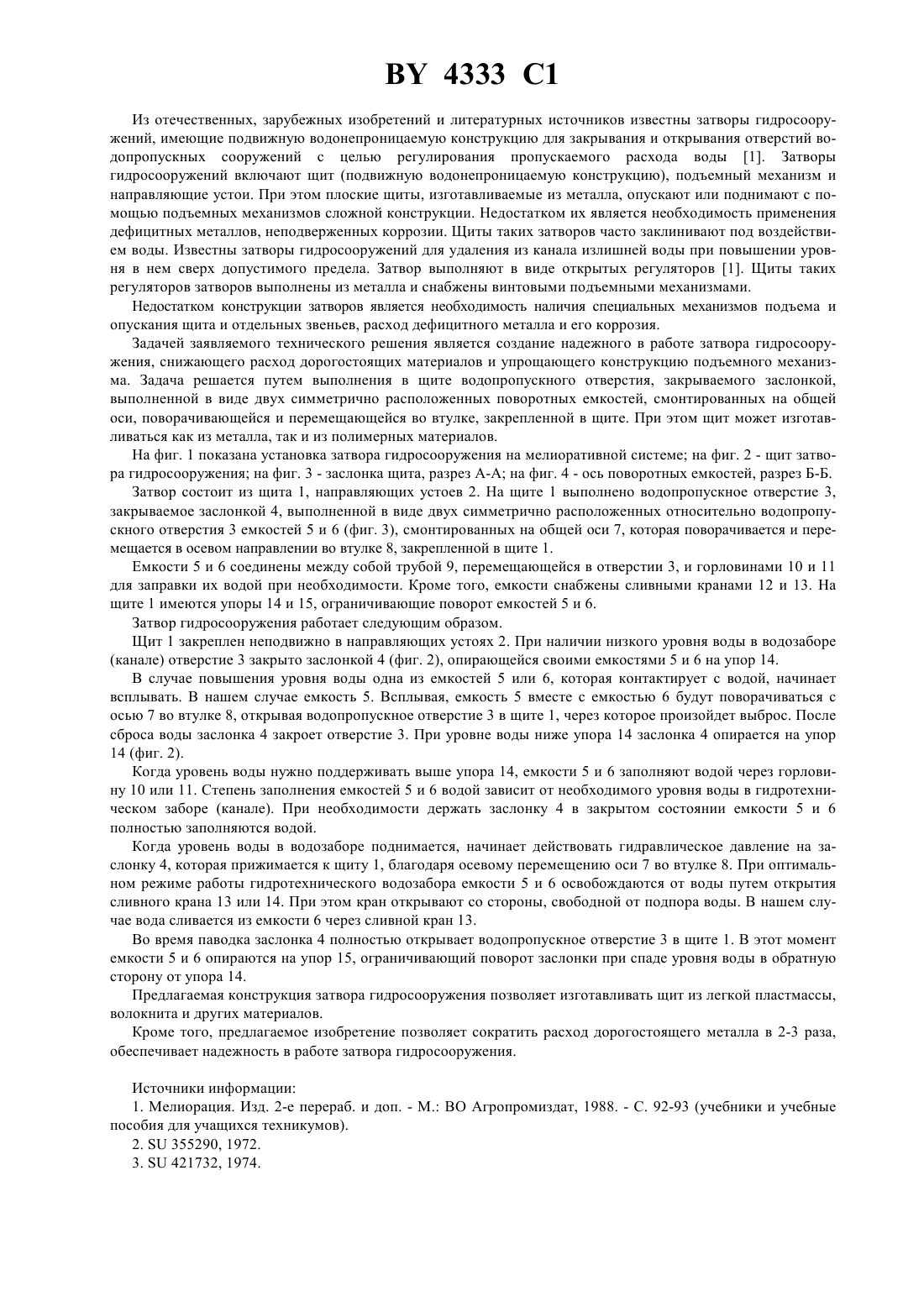

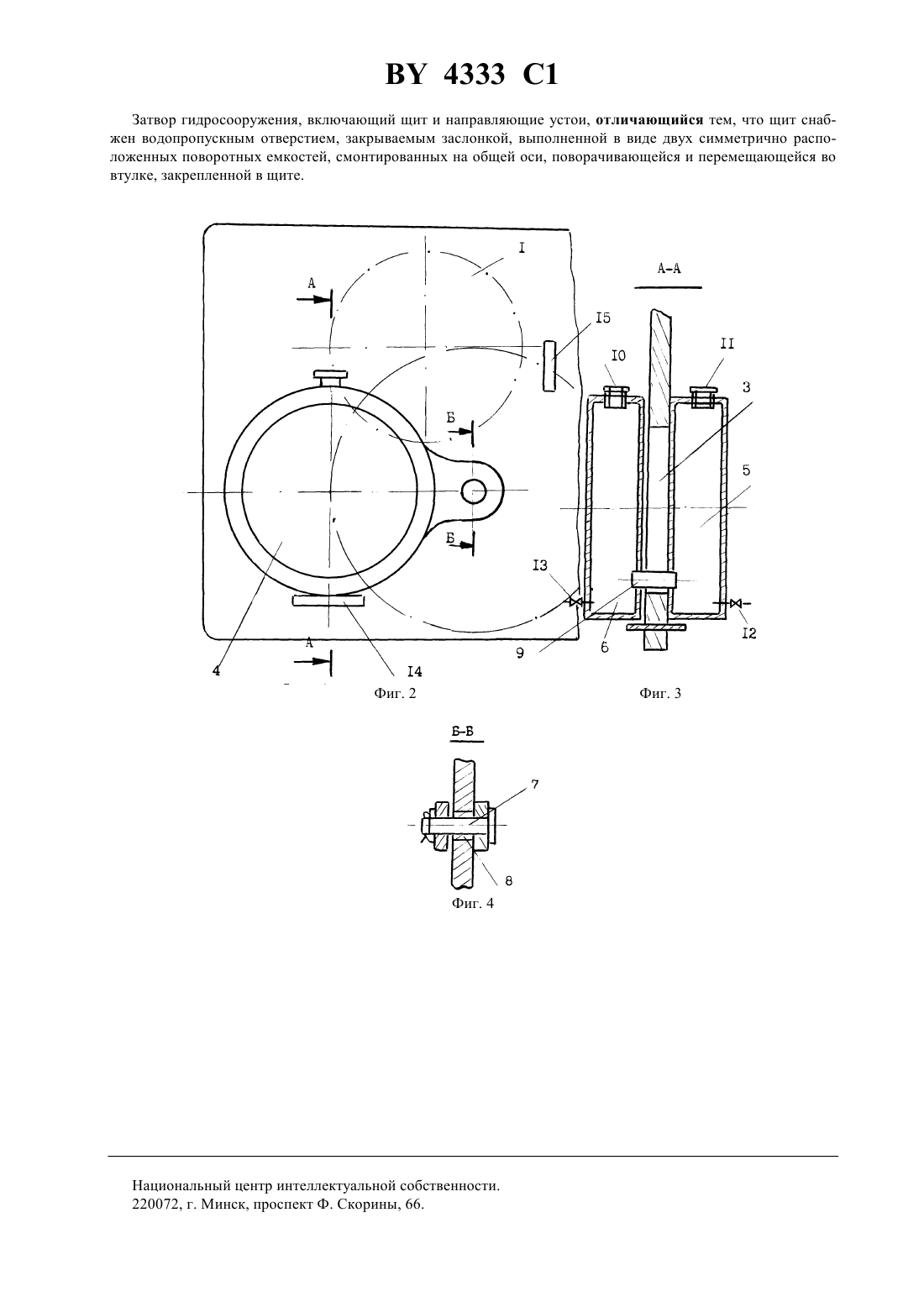

(73) Патентообладатель Белорусский научноисследовательский институт мелиорации и луговодства(56) Мелиорация. Изд. 2-е перераб. и доп. - М. ВО Агропромиздат, 1988. - С. 92-93 (учебники и учебные пособия для учащихся техникумов),355290, 1972,421732, 1974.(57) Изобретение относится к мелиорации, в частности к гидротехническим подпорно-регулирующим устройствам. Сущность изобретения заключается в том, что затвор гидросооружения снабжен водо-пропускаемым отверстием закрываемым заслонкой, выполненной в виде емкостей. Достигаемый технический эффект - снижение расходов дорогостоящих материалов на изготовление затворов гидросооружений. Фиг. 1 Изобретение относится к мелиорации, в частности к гидротехническим подпорно-регулирующим устройствам. Успехи сельскохозяйственного производства на мелиорируемых землях в значительной мере зависят от возможности создания и регулирования на них оптимального водного режима. Создание необходимого водного режима во многом определяется наличием на мелиоративных системах надежных, простых в управлении и экономичных подпорных сооружений (шлюзов), одним из основных элементов которых являются затворы. Эти характеристики шлюзов можно обеспечить применением конструкций затворов, работа которых обеспечивается использованием гидравлической энергии потока. 4333 1 Из отечественных, зарубежных изобретений и литературных источников известны затворы гидросооружений, имеющие подвижную водонепроницаемую конструкцию для закрывания и открывания отверстий водопропускных сооружений с целью регулирования пропускаемого расхода воды 1. Затворы гидросооружений включают щит (подвижную водонепроницаемую конструкцию), подъемный механизм и направляющие устои. При этом плоские щиты, изготавливаемые из металла, опускают или поднимают с помощью подъемных механизмов сложной конструкции. Недостатком их является необходимость применения дефицитных металлов, неподверженных коррозии. Щиты таких затворов часто заклинивают под воздействием воды. Известны затворы гидросооружений для удаления из канала излишней воды при повышении уровня в нем сверх допустимого предела. Затвор выполняют в виде открытых регуляторов 1. Щиты таких регуляторов затворов выполнены из металла и снабжены винтовыми подъемными механизмами. Недостатком конструкции затворов является необходимость наличия специальных механизмов подъема и опускания щита и отдельных звеньев, расход дефицитного металла и его коррозия. Задачей заявляемого технического решения является создание надежного в работе затвора гидросооружения, снижающего расход дорогостоящих материалов и упрощающего конструкцию подъемного механизма. Задача решается путем выполнения в щите водопропускного отверстия, закрываемого заслонкой,выполненной в виде двух симметрично расположенных поворотных емкостей, смонтированных на общей оси, поворачивающейся и перемещающейся во втулке, закрепленной в щите. При этом щит может изготавливаться как из металла, так и из полимерных материалов. На фиг. 1 показана установка затвора гидросооружения на мелиоративной системе на фиг. 2 - щит затвора гидросооружения на фиг. 3 - заслонка щита, разрез А-А на фиг. 4 - ось поворотных емкостей, разрез Б-Б. Затвор состоит из щита 1, направляющих устоев 2. На щите 1 выполнено водопропускное отверстие 3,закрываемое заслонкой 4, выполненной в виде двух симметрично расположенных относительно водопропускного отверстия 3 емкостей 5 и 6 (фиг. 3), смонтированных на общей оси 7, которая поворачивается и перемещается в осевом направлении во втулке 8, закрепленной в щите 1. Емкости 5 и 6 соединены между собой трубой 9, перемещающейся в отверстии 3, и горловинами 10 и 11 для заправки их водой при необходимости. Кроме того, емкости снабжены сливными кранами 12 и 13. На щите 1 имеются упоры 14 и 15, ограничивающие поворот емкостей 5 и 6. Затвор гидросооружения работает следующим образом. Щит 1 закреплен неподвижно в направляющих устоях 2. При наличии низкого уровня воды в водозаборе(канале) отверстие 3 закрыто заслонкой 4 (фиг. 2), опирающейся своими емкостями 5 и 6 на упор 14. В случае повышения уровня воды одна из емкостей 5 или 6, которая контактирует с водой, начинает всплывать. В нашем случае емкость 5. Всплывая, емкость 5 вместе с емкостью 6 будут поворачиваться с осью 7 во втулке 8, открывая водопропускное отверстие 3 в щите 1, через которое произойдет выброс. После сброса воды заслонка 4 закроет отверстие 3. При уровне воды ниже упора 14 заслонка 4 опирается на упор 14 (фиг. 2). Когда уровень воды нужно поддерживать выше упора 14, емкости 5 и 6 заполняют водой через горловину 10 или 11. Степень заполнения емкостей 5 и 6 водой зависит от необходимого уровня воды в гидротехническом заборе (канале). При необходимости держать заслонку 4 в закрытом состоянии емкости 5 и 6 полностью заполняются водой. Когда уровень воды в водозаборе поднимается, начинает действовать гидравлическое давление на заслонку 4, которая прижимается к щиту 1, благодаря осевому перемещению оси 7 во втулке 8. При оптимальном режиме работы гидротехнического водозабора емкости 5 и 6 освобождаются от воды путем открытия сливного крана 13 или 14. При этом кран открывают со стороны, свободной от подпора воды. В нашем случае вода сливается из емкости 6 через сливной кран 13. Во время паводка заслонка 4 полностью открывает водопропускное отверстие 3 в щите 1. В этот момент емкости 5 и 6 опираются на упор 15, ограничивающий поворот заслонки при спаде уровня воды в обратную сторону от упора 14. Предлагаемая конструкция затвора гидросооружения позволяет изготавливать щит из легкой пластмассы,волокнита и других материалов. Кроме того, предлагаемое изобретение позволяет сократить расход дорогостоящего металла в 2-3 раз,обеспечивает надежность в работе затвора гидросооружения. Источники информации 1. Мелиорация. Изд. 2-е перераб. и доп. - М. ВО Агропромиздат, 1988. - С. 92-93 (учебники и учебные пособия для учащихся техникумов). 2.355290, 1972. 3.421732, 1974. 4333 1 Затвор гидросооружения, включающий щит и направляющие устои, отличающийся тем, что щит снабжен водопропускным отверстием, закрываемым заслонкой, выполненной в виде двух симметрично расположенных поворотных емкостей, смонтированных на общей оси, поворачивающейся и перемещающейся во втулке, закрепленной в щите. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
