Шахтный телескопический конвейер

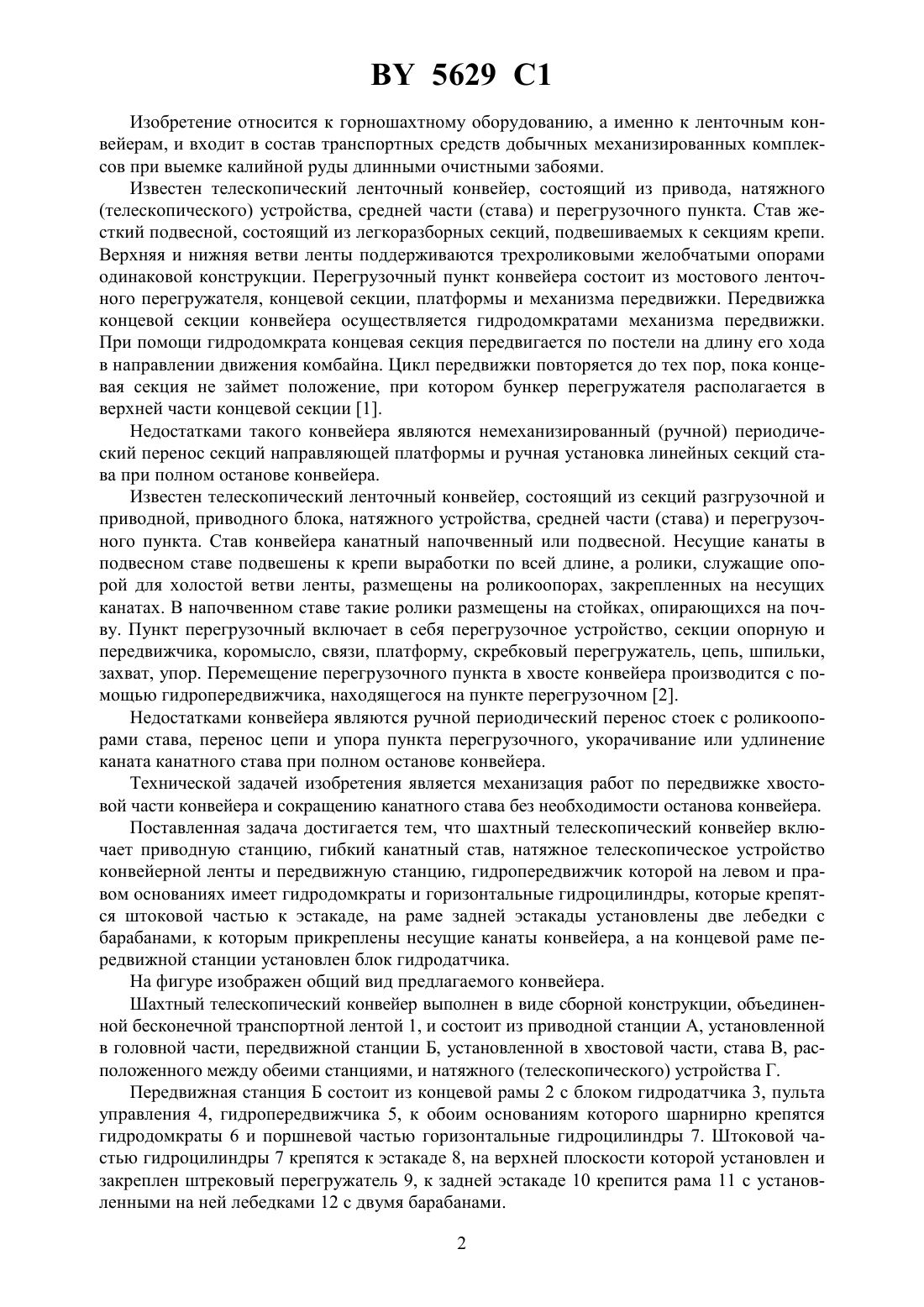

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Щерба Владимир Яковлевич Конопляник Александр Иванович Протасеня Александр Владимирович Дворник Александр Петрович Конопляник Алла Владимировна(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Шахтный телескопический конвейер, включающий приводную станцию, гибкий канатный став, натяжное телескопическое устройство конвейерной ленты и передвижную станцию, отличающийся тем, что на левом и правом основаниях гидропередвижчика передвижной станции размещены гидродомкраты и горизонтальные гидроцилиндры, прикрепленные штоковой частью к эстакаде, на раме задней эстакады установлены две лебедки с барабанами, к которым прикреплены несущие канаты конвейера, а на концевой раме передвижной станции установлен блок гидродатчика. 5629 1 Изобретение относится к горношахтному оборудованию, а именно к ленточным конвейерам, и входит в состав транспортных средств добычных механизированных комплексов при выемке калийной руды длинными очистными забоями. Известен телескопический ленточный конвейер, состоящий из привода, натяжного(телескопического) устройства, средней части (става) и перегрузочного пункта. Став жесткий подвесной, состоящий из легкоразборных секций, подвешиваемых к секциям крепи. Верхняя и нижняя ветви ленты поддерживаются трехроликовыми желобчатыми опорами одинаковой конструкции. Перегрузочный пункт конвейера состоит из мостового ленточного перегружателя, концевой секции, платформы и механизма передвижки. Передвижка концевой секции конвейера осуществляется гидродомкратами механизма передвижки. При помощи гидродомкрата концевая секция передвигается по постели на длину его хода в направлении движения комбайна. Цикл передвижки повторяется до тех пор, пока концевая секция не займет положение, при котором бункер перегружателя располагается в верхней части концевой секции 1. Недостатками такого конвейера являются немеханизированный (ручной) периодический перенос секций направляющей платформы и ручная установка линейных секций става при полном останове конвейера. Известен телескопический ленточный конвейер, состоящий из секций разгрузочной и приводной, приводного блока, натяжного устройства, средней части (става) и перегрузочного пункта. Став конвейера канатный напочвенный или подвесной. Несущие канаты в подвесном ставе подвешены к крепи выработки по всей длине, а ролики, служащие опорой для холостой ветви ленты, размещены на роликоопорах, закрепленных на несущих канатах. В напочвенном ставе такие ролики размещены на стойках, опирающихся на почву. Пункт перегрузочный включает в себя перегрузочное устройство, секции опорную и передвижчика, коромысло, связи, платформу, скребковый перегружатель, цепь, шпильки,захват, упор. Перемещение перегрузочного пункта в хвосте конвейера производится с помощью гидропередвижчика, находящегося на пункте перегрузочном 2. Недостатками конвейера являются ручной периодический перенос стоек с роликоопорами става, перенос цепи и упора пункта перегрузочного, укорачивание или удлинение каната канатного става при полном останове конвейера. Технической задачей изобретения является механизация работ по передвижке хвостовой части конвейера и сокращению канатного става без необходимости останова конвейера. Поставленная задача достигается тем, что шахтный телескопический конвейер включает приводную станцию, гибкий канатный став, натяжное телескопическое устройство конвейерной ленты и передвижную станцию, гидропередвижчик которой на левом и правом основаниях имеет гидродомкраты и горизонтальные гидроцилиндры, которые крепятся штоковой частью к эстакаде, на раме задней эстакады установлены две лебедки с барабанами, к которым прикреплены несущие канаты конвейера, а на концевой раме передвижной станции установлен блок гидродатчика. На фигуре изображен общий вид предлагаемого конвейера. Шахтный телескопический конвейер выполнен в виде сборной конструкции, объединенной бесконечной транспортной лентой 1, и состоит из приводной станции А, установленной в головной части, передвижной станции Б, установленной в хвостовой части, става В, расположенного между обеими станциями, и натяжного (телескопического) устройства Г. Передвижная станция Б состоит из концевой рамы 2 с блоком гидродатчика 3, пульта управления 4, гидропередвижчика 5, к обоим основаниям которого шарнирно крепятся гидродомкраты 6 и поршневой частью горизонтальные гидроцилиндры 7. Штоковой частью гидроцилиндры 7 крепятся к эстакаде 8, на верхней плоскости которой установлен и закреплен штрековый перегружатель 9, к задней эстакаде 10 крепится рама 11 с установленными на ней лебедками 12 с двумя барабанами. 2 5629 1 Став В конвейера состоит из двух параллельно натянутых несущих канатов 13, которые в головной части конвейера крепятся анкерной крепью к горной выработке, а в хвостовой части - к барабанам лебедок 12. Канаты 13 опираются на Н-образные секции 14, на канаты навешиваются трехроликовые желобчатые верхние роликоопоры 15. Натяжное телескопическое устройство Г содержит натяжную станцию с лебедкой 16,к которой крепится канат 17 для подтягивания натяжной тележки 18, и каретки роликов 19, двигающиеся по направляющим 20. Конвейер работает следующим образом. Руда со штрекового перегружателя 9 попадает на грузонесущую часть конвейерной ленты 1 и транспортируется ею, поддерживаемой трехроликовыми желобчатыми верхними роликоопорами 15, от штрекового конвейера по конвейерному штреку лавы. После продвижения фронта лавы на определенную величину возникает необходимость перемещения передвижной станции Б вместе со штрековым конвейером (показан его перегружатель 9) в сторону приводной станции А. Для этого упираются в кровлю штоки гидродомкратов 6 гидропередвижчика 5, выдвигаются штоки горизонтальных гидроцилиндров 7, перемещая эстакаду 8 со штрековым перегружателем 9 вдоль по выработке на величину хода штока, затем опускают штоки гидродомкратов 6 и, втягивая штоки горизонтальных гидроцилиндров 7, подтягивают основания гидропередвижчика 5 на величину хода. Задняя эстакада 10 скользит между направляющими оснований при наматывании (магазинировании) несущих канатов 13 на барабаны лебедок 12. Блок гидродатчика 3 создает в гидросистеме давление, находящееся в прямой зависимости от натяжения ленты 1. При ослаблении натяжения последней возрастает давление в гидросистеме и включается электродвигатель барабана лебедки 16. Канат 17 наматывается на барабан лебедки 16, подтягивая натяжную тележку 18 и образуя петлю ленты (магазинирование) в натяжном телескопическом устройстве Г. По направляющим 20 натяжной секции перемещаются каретки роликов 19, предназначенные для поддерживания холостой ветви ленты 1 конвейера в зоне перемещения натяжной тележки 18. Все операции по передвижке, а также включение и выключение лебедок 12 для натяжения несущих канатов 13 конвейера производятся с пульта управления 4. Таким образом, в процессе эксплуатации шахтный телескопический конвейер обеспечивает транспортировку отбитой комбайном руды от штрекового конвейера по конвейерному штреку лавы, передвижку передвижной станции вместе со штрековым конвейером,телескопическое периодическое сокращение и магазинирование транспортной ленты и канатного става конвейера автоматически, без необходимости останова конвейера. Источники информации 1. Вычигин А.Н., Ороховский И.И., Восполит Ю.В. Телескопический ленточный конвейер//Уголь. - 1983. -7. - С. 35-36. 2. Вычигин А.Н., Савельев О.А., Старик В.Н. Телескопический ленточный конвейер 1 ЛТ-100//Уголь Украины. - 1988. -9. - С. 26-27. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
