Линия изготовления экструзионных плит

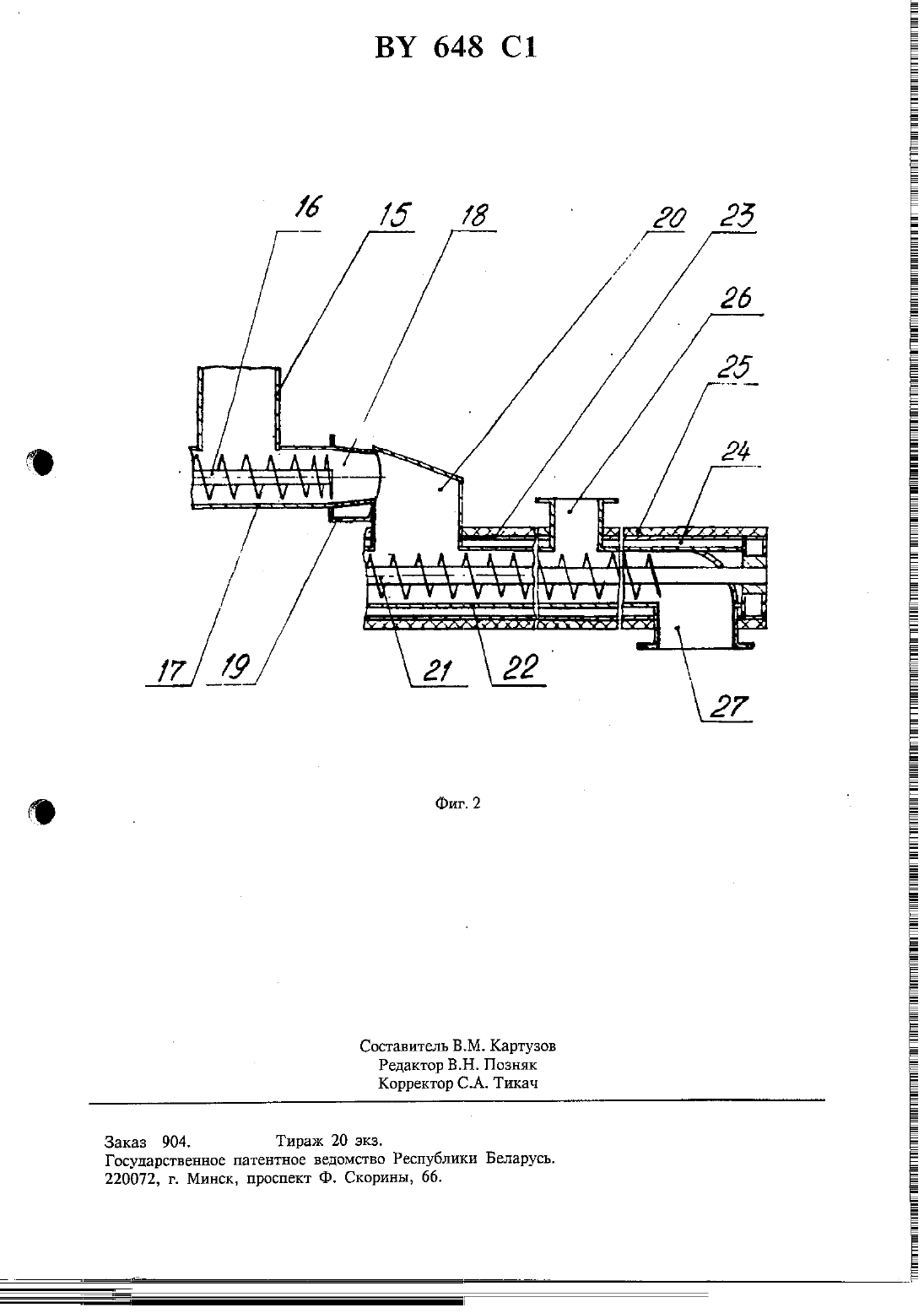

(12) ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ведомство РЕСПУБЛИКИ ввшусь(54) ЛИНИЯ ИЗГОТОВЛЕНИЯ ЭКСТРУЗИОННЫХ ПЛИТ(71) Заявитель Малое научноыпроизводственное предприятие Прокон (ВЧ)ЛИНИЯ ИЗГОТОВЛЕНИЯ ЭКСТРУЗИОННЫХ ПЛИТ,включающая бункер, циклон, экструзионный пресс, трубопровод и отрезной механизм, отличающаяся тем, что линия снабжена пропарочно-размольной установкой и соединенной с ней через трубопровод и циклон транспортирующе-стабилизирующей установкой с коллектором, выполненной с участком загрузки в виде винтового конвейера, размещенного в корпусе, имеющем конусообразный участок с отверстиями и лотком, и участком стабилизации в виде приемника и винтового конвейера,размещенного в корпусе, который выполнен с двумя стенками, расположенными с зазором,ПОЛОСТЬ МЕЖДУ КОТОРЫМИ заполнена ТЕПЛОНОсителем и имеет соединенный с коллектором патрубок и размещенный в конце корпуса выгрузочный патрубок, а экструзионный пресс выполнен с зонами нагрева, охлаждения и расположенной между ними нейтральной зоной.Изобретение относится к производству эксТРУЗИВННЫХ ПЛИТ И МОЖЕТ бЫТЬ ИСПОЛЬЭВВЗНО в деревообрабатывающем машиностроении.ЦСЛЪЮ ЗЗЯВЛЯЕМОГО ИЗОБРЕТЕНИЯ ЯВЛЯЕТСЯ повышение эффективности линии и снижение ТОКСИЧНОСГИ ИЗГОТЗВЛИВВМЫХ ПЛИТ, Изобретение иллюстрируется чертежами, где на фиг. 1 схематически показана линия изготовления экструзионных плит на фиг. 2 транспортируюЩе-стабилизирующее устройСТВО.Линия изготовления экструзионных плит включает бункер 1, пропарочно-размольную установку 2, трубопровод 3, циклон 4, отводящий трубопровод 5, транспортирующе-стабилизирующее устройство 6 с коллектором 7 и трубопроводами 8, экструзиошшй пресс 9,снабженный теплообменными плитами 10, отрезной механизм 11, кантователь 12, съемный транспортер 13, штабелеукладчик 14. Транспортирующе-стабштизирующее устройство содержит зону загрузки, куда входит приемный лоток 15, винтовой конвейер 16, корпус 17 с конусом 18, имеющим отверстия, равномерно расположенные на поверхности, лоток 19 и транспортирующе-стабилизирующую зону, куда входит приемный лоток 20, винтовой конвейер 21, корпус с внутренней стенкой 22,наружной стенкой 23, между которыми образована полость 24, изоляцию 25, вытяжной патрубок 26, выгрузочный патрубок 27. Экструзионный пресс содержит три зоны - зону нагрева 1, нейтральную зону 11 и зону охлаждения 111.Линия работает следующим образом. Исходное органическое сырье, например измельченная древесина, льнокостра, камыш и т.п. из бункера 1 поступает в пропарочно-размольную установку 2, где производится пропарка насыщенным паром и размол в горячем состоянии. После размола полученная масса подается по трубопроводу 3 в Циклон 4, где происходит отделение пресс-массы от пара и легко летучих газов - парогазовой смеси, которая удаляется трубопроводом 5, а пресс-масса поступает в приемный лоток 15 зоны загрузки транспор 10тирующе-стабилизирующего устройства, затем винтовым конвейером 16 продвигается в корпусе 17 к конусу 18, на поверхности которою расположены отверстия, через которые отжатая в конусе 18 влага, попадет в лоток 19 и удаляется, а пресс-масса поступает в приемный лоток 20 транспортирующе-стабилизирующей зоны. Далее пресс-масса винтовым конвейером 21 продвигается по корпусу зоны стабилизации, где происходит ее подогрев, осушествляемый теплоносителем, циркулирующим в полости 24 между внутренней 22 и наружной 23 стенками корпуса. С целью экономии теплоносителя на наружной стенке 23 предусмотрен изолятор 25. В процессе продвижения пресс-массы из нее выделяется влага и легколетучие газы, которые удаляются через патрубки 26, соединенные трубопроводами 8 с коллектором 7, в котором поддерживается постоянное разрежение. Пройдя через стабилизирующе-транспортирующий механизм,пресс-масса через патрубок 27 подается в экструзионный пресс 9. В экструзионном прессе 9 из пресс-массы формируется экструзионная плита, которая проходя зону нагрева нагревается, в результате чего частицы растительных материалов приобретают способность склеиваться, затем экструзионная плита проходит нейтральную зону и зону охлаждения до температуры ниже 100 С и непрерывной лентой подается в отрезной механизм 11, где разрезается на требуемую длину, кантователем 12 укладывается на съемный транспортер 13 и подается на штабелеукладчик 14, который формирует стопу.Использование линии, по сравнению с базовым объектом, которым является линия изготовления экструзионных плит, работающая на Вильнюсском опытно-экспериментальном ДОКе треста Стройи стрия позволяет снизить себестоимость 1 м экструзионной плиты толщиной 18 мм при работе одной линии с 215 руб. 90 коп. до 85 руб. 90 хоп. и снизить токсичность за счет исключения карбамидоформальдегидиой смолы.Заказ 904. Тираж 20 экз. Государственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.РЕЙ ъййп жир Г г г г 1
