Проколостойкая стелька для рабочей обуви

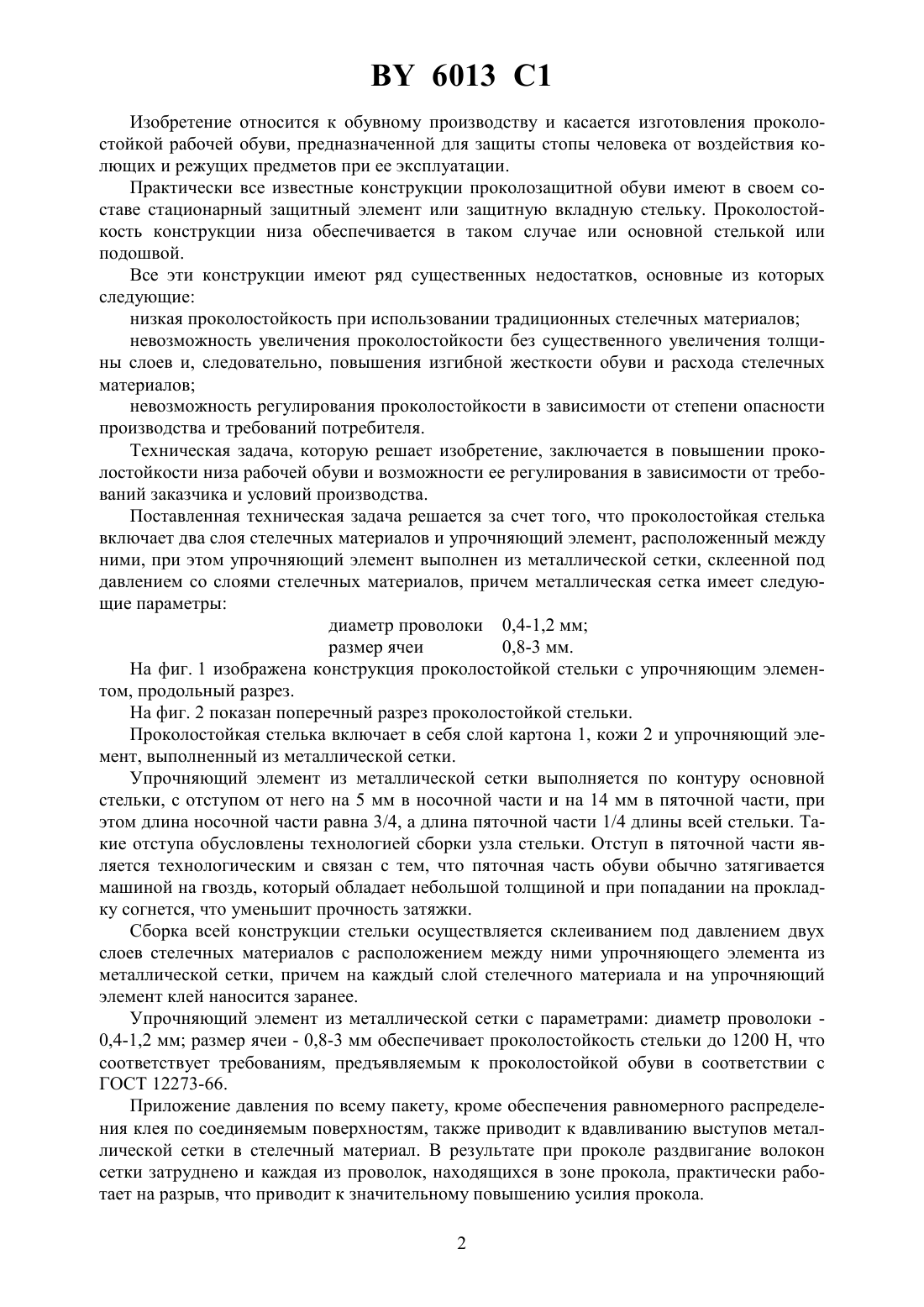

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРОКОЛОСТОЙКАЯ СТЕЛЬКА ДЛЯ РАБОЧЕЙ ОБУВИ(71) Заявитель Витебский государственный технологический университет(72) Авторы Буркин Александр Николаевич Ковалев Алексей Леонидович Матвеев Константин Сергеевич Петухов Виталий Викторович(73) Патентообладатель Витебский государственный технологический университет(57) Проколостойкая стелька для рабочей обуви, включающая два слоя стелечных материалов и упрочняющий элемент, расположенный между ними, отличающаяся тем, что упрочняющий элемент выполнен в виде металлической сетки, склеенной под давлением со слоями стелечных материалов, причем металлическая сетка имеет следующие параметры диаметр проволоки 0,4-1,2 мм размер ячеи 0,8-3 мм. 6013 1 Изобретение относится к обувному производству и касается изготовления проколостойкой рабочей обуви, предназначенной для защиты стопы человека от воздействия колющих и режущих предметов при ее эксплуатации. Практически все известные конструкции проколозащитной обуви имеют в своем составе стационарный защитный элемент или защитную вкладную стельку. Проколостойкость конструкции низа обеспечивается в таком случае или основной стелькой или подошвой. Все эти конструкции имеют ряд существенных недостатков, основные из которых следующие низкая проколостойкость при использовании традиционных стелечных материалов невозможность увеличения проколостойкости без существенного увеличения толщины слоев и, следовательно, повышения изгибной жесткости обуви и расхода стелечных материалов невозможность регулирования проколостойкости в зависимости от степени опасности производства и требований потребителя. Техническая задача, которую решает изобретение, заключается в повышении проколостойкости низа рабочей обуви и возможности ее регулирования в зависимости от требований заказчика и условий производства. Поставленная техническая задача решается за счет того, что проколостойкая стелька включает два слоя стелечных материалов и упрочняющий элемент, расположенный между ними, при этом упрочняющий элемент выполнен из металлической сетки, склеенной под давлением со слоями стелечных материалов, причем металлическая сетка имеет следующие параметры диаметр проволоки 0,4-1,2 мм размер ячеи 0,8-3 мм. На фиг. 1 изображена конструкция проколостойкой стельки с упрочняющим элементом, продольный разрез. На фиг. 2 показан поперечный разрез проколостойкой стельки. Проколостойкая стелька включает в себя слой картона 1, кожи 2 и упрочняющий элемент, выполненный из металлической сетки. Упрочняющий элемент из металлической сетки выполняется по контуру основной стельки, с отступом от него на 5 мм в носочной части и на 14 мм в пяточной части, при этом длина носочной части равна 3/4, а длина пяточной части 1/4 длины всей стельки. Такие отступа обусловлены технологией сборки узла стельки. Отступ в пяточной части является технологическим и связан с тем, что пяточная часть обуви обычно затягивается машиной на гвоздь, который обладает небольшой толщиной и при попадании на прокладку согнется, что уменьшит прочность затяжки. Сборка всей конструкции стельки осуществляется склеиванием под давлением двух слоев стелечных материалов с расположением между ними упрочняющего элемента из металлической сетки, причем на каждый слой стелечного материала и на упрочняющий элемент клей наносится заранее. Упрочняющий элемент из металлической сетки с параметрами диаметр проволоки 0,4-1,2 мм размер ячеи - 0,8-3 мм обеспечивает проколостойкость стельки до 1200 Н, что соответствует требованиям, предъявляемым к проколостойкой обуви в соответствии с ГОСТ 12273-66. Приложение давления по всему пакету, кроме обеспечения равномерного распределения клея по соединяемым поверхностям, также приводит к вдавливанию выступов металлической сетки в стелечный материал. В результате при проколе раздвигание волокон сетки затруднено и каждая из проволок, находящихся в зоне прокола, практически работает на разрыв, что приводит к значительному повышению усилия прокола. 2 6013 1 Преимущества использования проколостойкой стельки по сравнению с проколостойким низом обуви заключается в следующем. В различных отраслях промышленности опасность прокола может существенно отличаться. В зависимости от этого необходимо использовать рабочую обувь с той или иной степенью защиты от прокола. Для регулирования проколостойкости предлагаемой конструкции основной стельки необходимо варьировать параметры упрочняющего элемента из металлической сетки, т.е. диаметр проволоки и размер ячеи. Изменение условий и требований проколостойкости влечет за собой просто замену одной стельки на другую. Если использовать сетку с диаметром проволоки (0,65-0,8) мм и размером ячеи 1,2-2,0 мм, то можно обеспечить проколостойкость больше 1200 Н, что соответствует ГОСТу для рабочей обуви с высокой степенью проколостойкости. Такая обувь используется в особо опасных, с точки зрения возможности прокола, условиях производства. Таким образом, использование изобретения позволяет повысить сопротивление проколу рабочей обуви и открывает возможности по регулированию проколостойкости низа обуви в зависимости от условий производства и требований потребителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
