Кран для выпуска жидкости из резервуара

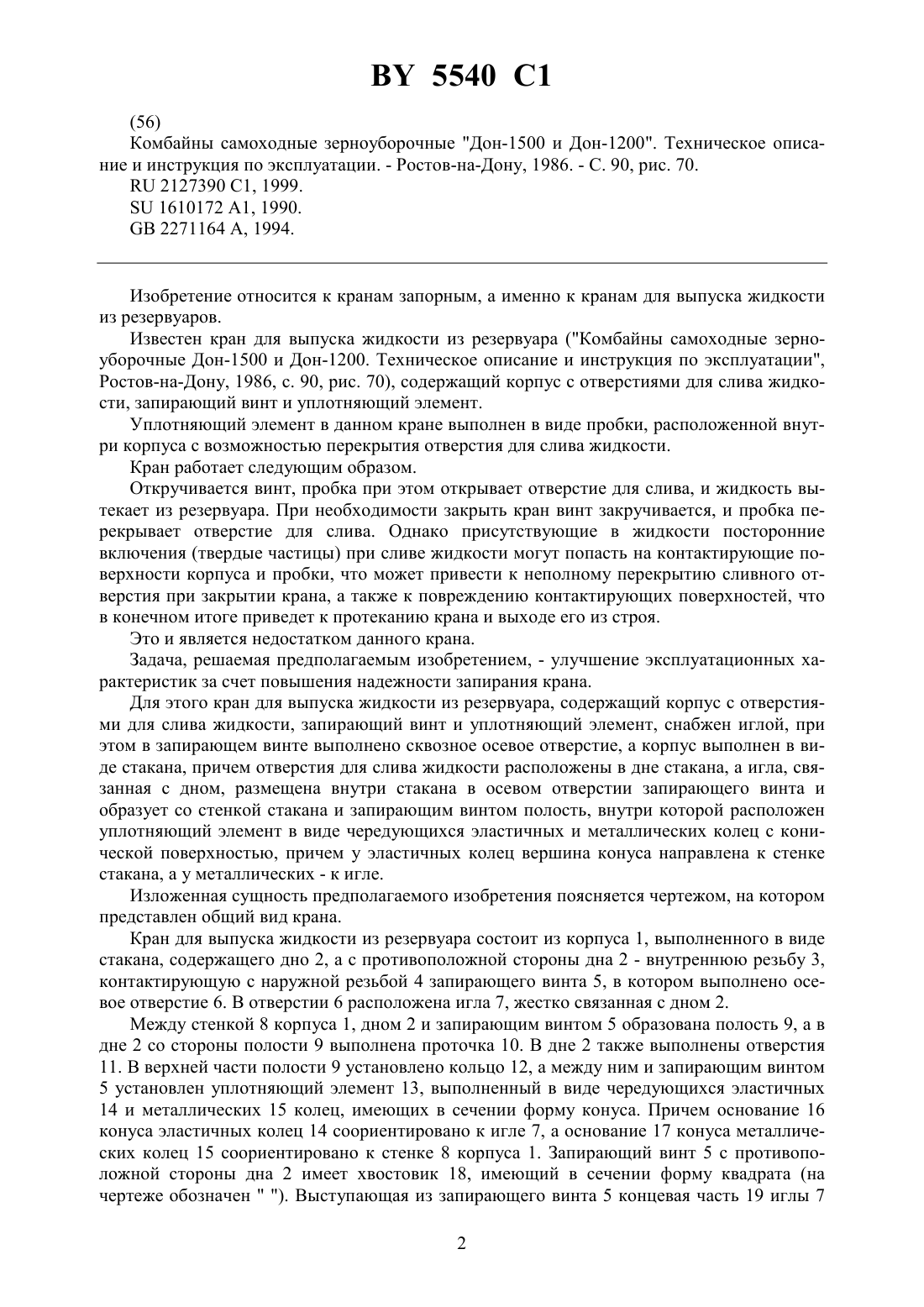

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КРАН ДЛЯ ВЫПУСКА ЖИДКОСТИ ИЗ РЕЗЕРВУАРА(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Кран для выпуска жидкости из резервуара, содержащий корпус с отверстиями для слива жидкости, запирающий винт и уплотняющий элемент, отличающийся тем, что он снабжен иглой, при этом в запирающем винте выполнено сквозное осевое отверстие, а корпус выполнен в виде стакана, причем отверстия для слива жидкости расположены в дне стакана, а игла, связанная с дном, размещена внутри стакана в осевом отверстии запирающего винта и образует со стенкой стакана и запирающим винтом полость, внутри которой расположен уплотняющий элемент в виде чередующихся эластичных и металлических колец с конической поверхностью, причем у эластичных колец вершина конуса направлена к стенке стакана, а у металлическихк игле.(56) Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации. - Ростов-на-Дону, 1986. - С. 90, рис. 70.2127390 1, 1999.1610172 1, 1990.2271164 , 1994. Изобретение относится к кранам запорным, а именно к кранам для выпуска жидкости из резервуаров. Известен кран для выпуска жидкости из резервуара (Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации,Ростов-на-Дону, 1986, с. 90, рис. 70), содержащий корпус с отверстиями для слива жидкости, запирающий винт и уплотняющий элемент. Уплотняющий элемент в данном кране выполнен в виде пробки, расположенной внутри корпуса с возможностью перекрытия отверстия для слива жидкости. Кран работает следующим образом. Откручивается винт, пробка при этом открывает отверстие для слива, и жидкость вытекает из резервуара. При необходимости закрыть кран винт закручивается, и пробка перекрывает отверстие для слива. Однако присутствующие в жидкости посторонние включения (твердые частицы) при сливе жидкости могут попасть на контактирующие поверхности корпуса и пробки, что может привести к неполному перекрытию сливного отверстия при закрытии крана, а также к повреждению контактирующих поверхностей, что в конечном итоге приведет к протеканию крана и выходе его из строя. Это и является недостатком данного крана. Задача, решаемая предполагаемым изобретением, - улучшение эксплуатационных характеристик за счет повышения надежности запирания крана. Для этого кран для выпуска жидкости из резервуара, содержащий корпус с отверстиями для слива жидкости, запирающий винт и уплотняющий элемент, снабжен иглой, при этом в запирающем винте выполнено сквозное осевое отверстие, а корпус выполнен в виде стакана, причем отверстия для слива жидкости расположены в дне стакана, а игла, связанная с дном, размещена внутри стакана в осевом отверстии запирающего винта и образует со стенкой стакана и запирающим винтом полость, внутри которой расположен уплотняющий элемент в виде чередующихся эластичных и металлических колец с конической поверхностью, причем у эластичных колец вершина конуса направлена к стенке стакана, а у металлических - к игле. Изложенная сущность предполагаемого изобретения поясняется чертежом, на котором представлен общий вид крана. Кран для выпуска жидкости из резервуара состоит из корпуса 1, выполненного в виде стакана, содержащего дно 2, а с противоположной стороны дна 2 - внутреннюю резьбу 3,контактирующую с наружной резьбой 4 запирающего винта 5, в котором выполнено осевое отверстие 6. В отверстии 6 расположена игла 7, жестко связанная с дном 2. Между стенкой 8 корпуса 1, дном 2 и запирающим винтом 5 образована полость 9, а в дне 2 со стороны полости 9 выполнена проточка 10. В дне 2 также выполнены отверстия 11. В верхней части полости 9 установлено кольцо 12, а между ним и запирающим винтом 5 установлен уплотняющий элемент 13, выполненный в виде чередующихся эластичных 14 и металлических 15 колец, имеющих в сечении форму конуса. Причем основание 16 конуса эластичных колец 14 соориентировано к игле 7, а основание 17 конуса металлических колец 15 соориентировано к стенке 8 корпуса 1. Запирающий винт 5 с противоположной стороны дна 2 имеет хвостовик 18, имеющий в сечении форму квадрата (на чертеже обозначен). Выступающая из запирающего винта 5 концевая часть 19 иглы 7 2 5540 1 имеет форму конуса. Суммарная высота уплотняющего элемента 13 со стороны иглы 7 на чертеже обозначена позицией 20. Для предотвращения протекания жидкости между уплотняющим элементом 13 и стенкой 8 корпуса 1 на кольце 12 установлено уплотнение 21. Диаметр иглы 7 на чертеже обозначен , а диаметр отверстия 6 - . Кран для выпуска жидкости из резервуаров работает следующим образом. В закрытом положении крана запирающий винт 5 расположен в верхнем положении. При этом эластичные кольца 14, между которыми расположены металлические кольца 15,основаниями 16 прижаты к игле 7. Внутренний диаметр колец 14 при этом равен диаметру иглы 7 . Причем, контакт колец 14 с иглой 7 происходит по всей суммарной высоте 20. Жидкость при закрытом положении крана не может протекать через осевое отверстие 6 из-за контакта эластичных колец 14 с иглой 7, а протеканию ее между уплотняющим элементом 13 и стенкой 8 корпуса 1 препятствует уплотнение 21, установленное на кольце 12. Для выпуска жидкости из резервуара откручивают запирающий винт 5, используя форму сечения хвостовика 18 в виде квадрата. При этом наружная резьба 4 на винте 5 взаимодействует с внутренней резьбой 3 на корпусе 1, и запирающий винт 5 перемещается вниз. При открывании крана суммарная высота 20 уплотняющего элемента 13, расположенного в полости 9, увеличивается, а внутренний диаметр колец 14 изменяется от диаметрадо диаметра . При этом металлические кольца 15, основаниями 17 конуса контактируя с внутренней поверхностью стенки 8, перемещаются в сторону запирающего винта 5. Изменением внутреннего диаметра колец 14 можно регулировать скорость вытекания жидкости из резервуара. В открытом положении крана жидкость через отверстия 11 в дне 2 корпуса 1, проточку 10, по отверстию 6 между иглой 7 и кольцом 12, уплотняющим элементом 13 и запирающим винтом 5 вытекает из резервуара. Концевая часть 19 иглы 7, выполненная в виде конуса, способствует вытеканию жидкости из осевого отверстия 6 без расбрызгивания. Закрытие крана происходит путем закручивания винта 5 до полного контакта оснований 16 конуса эластичных колец 14 с иглой 7 по всей суммарной высоте 20. Однако в жидкости могут присутствовать посторонние включения, которые попасть и после вытекания остаться между иглой 7 и уплотняющим элементом 13. Но, так как при закрытии крана площадь прилегания эластичных колец 14 велика (она равна произведению суммарной высоты 20 и П), то даже при попадании посторонних частиц между иглой 7 и основаниями 16 конуса всегда будет присутствовать кольцевая поверхность прилегания оснований 16 к игле 7, что обеспечивает надежное запирание крана. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
