Тонкослойный фильтрующий модуль

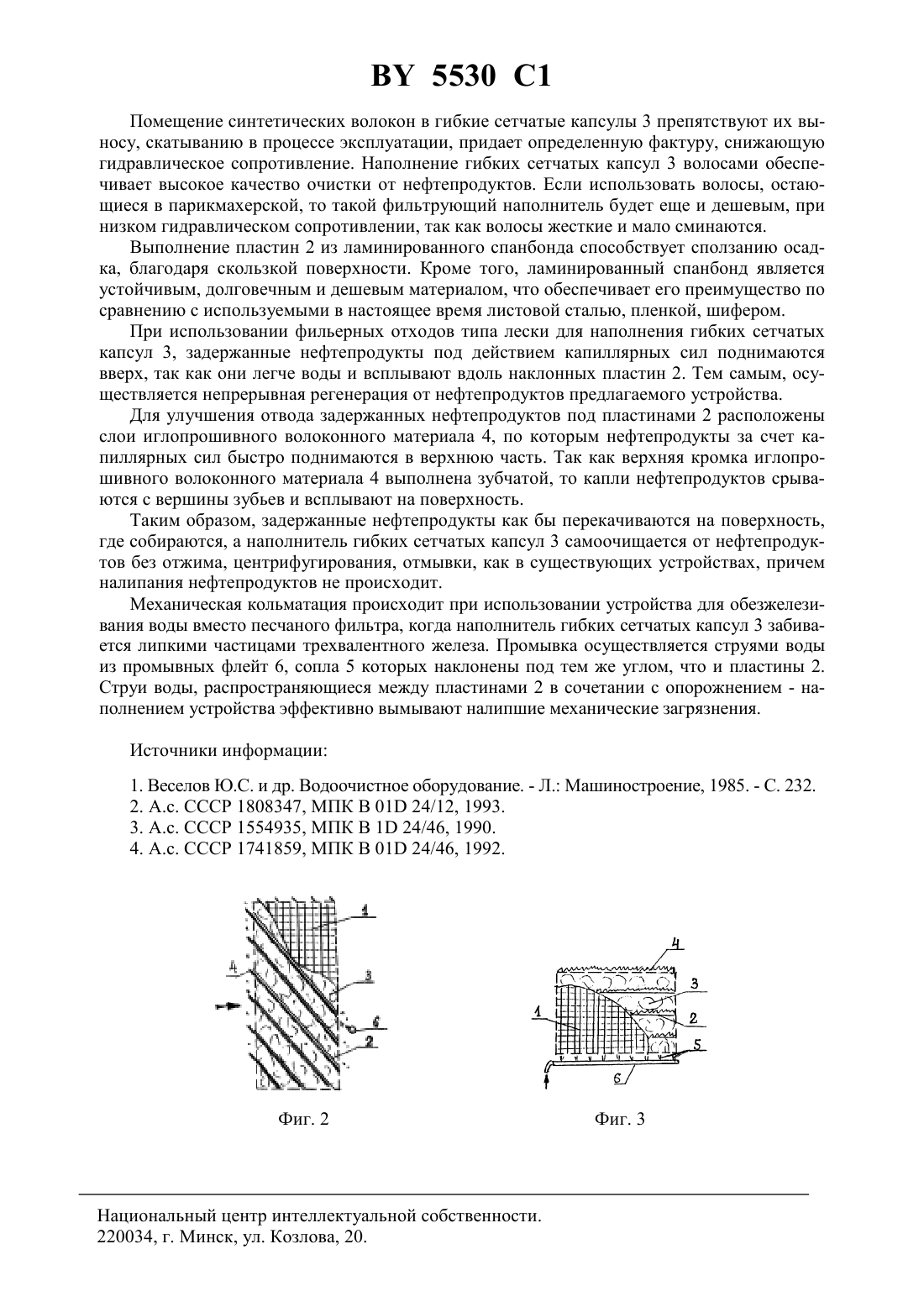

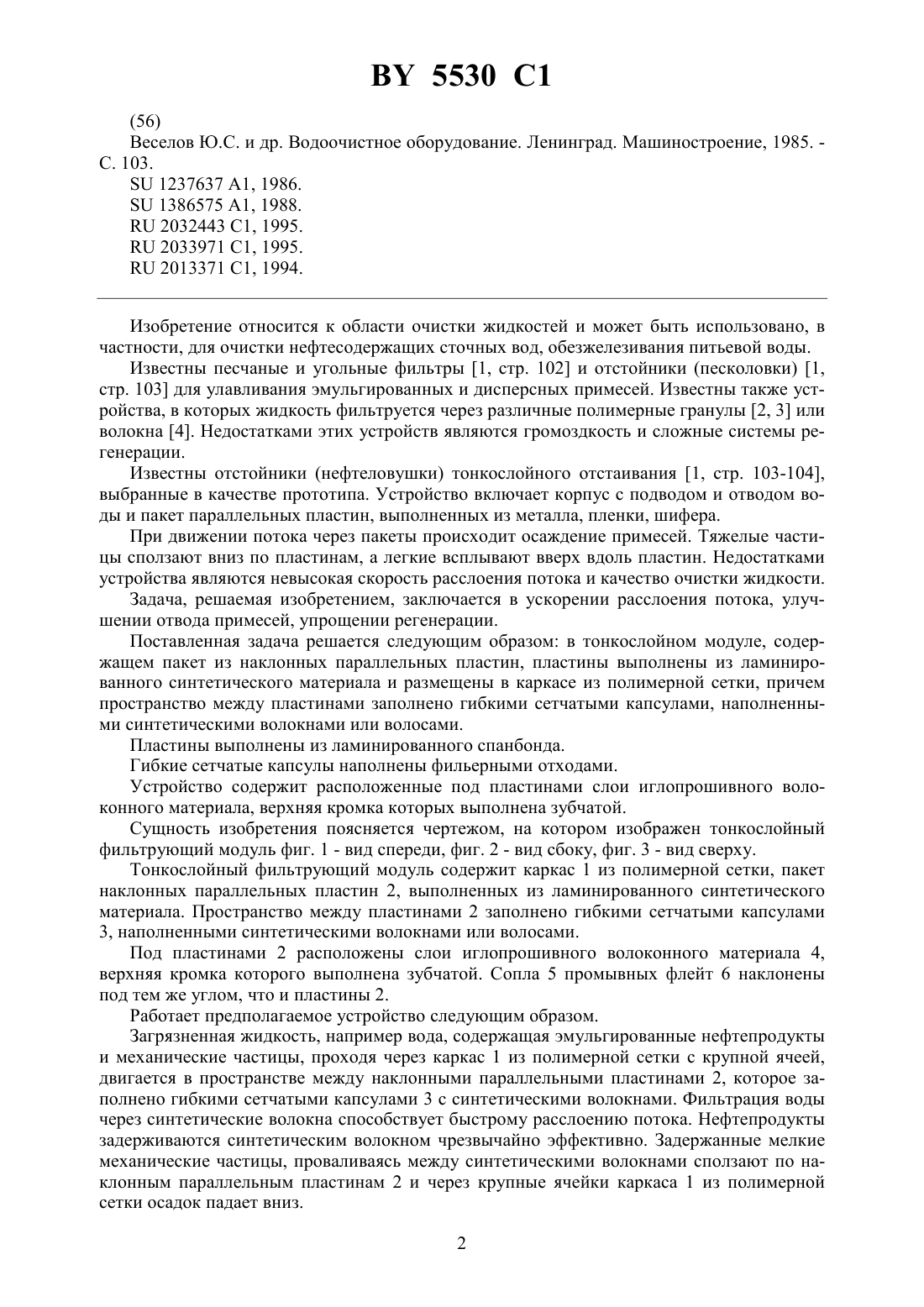

02 1/40 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Козлов Дмитрий Алексеевич(72) Автор Козлов Дмитрий Алексеевич(73) Патентообладатель Козлов Дмитрий Алексеевич(57) 1. Тонкослойный фильтрующий модуль, содержащий пакет из наклонных параллельных пластин, отличающийся тем, что пластины выполнены из ламинированного синтетического материала и размещены в каркасе из полимерной сетки, причем пространство между пластинами заполнено гибкими сетчатыми капсулами, наполненными синтетическими волокнами или волосами. 2. Тонкослойный фильтрующий модуль по п. 1, отличающийся тем, что пластины выполнены из ламинированного спанбонда. 3. Тонкослойный фильтрующий модуль по п. 1 или 2, отличающийся тем, что гибкие сетчатые капсулы наполнены фильерными отходами. 4. Тонкослойный фильтрующий модуль по любому из пп. 1-3, отличающийся тем,что содержит расположенные под пластинами слои иглопрошивного волоконного материала, верхняя кромка которых выполнена зубчатой.(56) Веселов Ю.С. и др. Водоочистное оборудование. Ленинград. Машиностроение, 1985. С. 103.1237637 1, 1986.1386575 1, 1988.2032443 1, 1995.2033971 1, 1995.2013371 1, 1994. Изобретение относится к области очистки жидкостей и может быть использовано, в частности, для очистки нефтесодержащих сточных вод, обезжелезивания питьевой воды. Известны песчаные и угольные фильтры 1, стр. 102 и отстойники (песколовки) 1,стр. 103 для улавливания эмульгированных и дисперсных примесей. Известны также устройства, в которых жидкость фильтруется через различные полимерные гранулы 2, 3 или волокна 4. Недостатками этих устройств являются громоздкость и сложные системы регенерации. Известны отстойники (нефтеловушки) тонкослойного отстаивания 1, стр. 103-104,выбранные в качестве прототипа. Устройство включает корпус с подводом и отводом воды и пакет параллельных пластин, выполненных из металла, пленки, шифера. При движении потока через пакеты происходит осаждение примесей. Тяжелые частицы сползают вниз по пластинам, а легкие всплывают вверх вдоль пластин. Недостатками устройства являются невысокая скорость расслоения потока и качество очистки жидкости. Задача, решаемая изобретением, заключается в ускорении расслоения потока, улучшении отвода примесей, упрощении регенерации. Поставленная задача решается следующим образом в тонкослойном модуле, содержащем пакет из наклонных параллельных пластин, пластины выполнены из ламинированного синтетического материала и размещены в каркасе из полимерной сетки, причем пространство между пластинами заполнено гибкими сетчатыми капсулами, наполненными синтетическими волокнами или волосами. Пластины выполнены из ламинированного спанбонда. Гибкие сетчатые капсулы наполнены фильерными отходами. Устройство содержит расположенные под пластинами слои иглопрошивного волоконного материала, верхняя кромка которых выполнена зубчатой. Сущность изобретения поясняется чертежом, на котором изображен тонкослойный фильтрующий модуль фиг. 1 - вид спереди, фиг. 2 - вид сбоку, фиг. 3 - вид сверху. Тонкослойный фильтрующий модуль содержит каркас 1 из полимерной сетки, пакет наклонных параллельных пластин 2, выполненных из ламинированного синтетического материала. Пространство между пластинами 2 заполнено гибкими сетчатыми капсулами 3, наполненными синтетическими волокнами или волосами. Под пластинами 2 расположены слои иглопрошивного волоконного материала 4,верхняя кромка которого выполнена зубчатой. Сопла 5 промывных флейт 6 наклонены под тем же углом, что и пластины 2. Работает предполагаемое устройство следующим образом. Загрязненная жидкость, например вода, содержащая эмульгированные нефтепродукты и механические частицы, проходя через каркас 1 из полимерной сетки с крупной ячеей,двигается в пространстве между наклонными параллельными пластинами 2, которое заполнено гибкими сетчатыми капсулами 3 с синтетическими волокнами. Фильтрация воды через синтетические волокна способствует быстрому расслоению потока. Нефтепродукты задерживаются синтетическим волокном чрезвычайно эффективно. Задержанные мелкие механические частицы, проваливаясь между синтетическими волокнами сползают по наклонным параллельным пластинам 2 и через крупные ячейки каркаса 1 из полимерной сетки осадок падает вниз. 2 5530 1 Помещение синтетических волокон в гибкие сетчатые капсулы 3 препятствуют их выносу, скатыванию в процессе эксплуатации, придает определенную фактуру, снижающую гидравлическое сопротивление. Наполнение гибких сетчатых капсул 3 волосами обеспечивает высокое качество очистки от нефтепродуктов. Если использовать волосы, остающиеся в парикмахерской, то такой фильтрующий наполнитель будет еще и дешевым, при низком гидравлическом сопротивлении, так как волосы жесткие и мало сминаются. Выполнение пластин 2 из ламинированного спанбонда способствует сползанию осадка, благодаря скользкой поверхности. Кроме того, ламинированный спанбонд является устойчивым, долговечным и дешевым материалом, что обеспечивает его преимущество по сравнению с используемыми в настоящее время листовой сталью, пленкой, шифером. При использовании фильерных отходов типа лески для наполнения гибких сетчатых капсул 3, задержанные нефтепродукты под действием капиллярных сил поднимаются вверх, так как они легче воды и всплывают вдоль наклонных пластин 2. Тем самым, осуществляется непрерывная регенерация от нефтепродуктов предлагаемого устройства. Для улучшения отвода задержанных нефтепродуктов под пластинами 2 расположены слои иглопрошивного волоконного материала 4, по которым нефтепродукты за счет капиллярных сил быстро поднимаются в верхнюю часть. Так как верхняя кромка иглопрошивного волоконного материала 4 выполнена зубчатой, то капли нефтепродуктов срываются с вершины зубьев и всплывают на поверхность. Таким образом, задержанные нефтепродукты как бы перекачиваются на поверхность,где собираются, а наполнитель гибких сетчатых капсул 3 самоочищается от нефтепродуктов без отжима, центрифугирования, отмывки, как в существующих устройствах, причем налипания нефтепродуктов не происходит. Механическая кольматация происходит при использовании устройства для обезжелезивания воды вместо песчаного фильтра, когда наполнитель гибких сетчатых капсул 3 забивается липкими частицами трехвалентного железа. Промывка осуществляется струями воды из промывных флейт 6, сопла 5 которых наклонены под тем же углом, что и пластины 2. Струи воды, распространяющиеся между пластинами 2 в сочетании с опорожнением - наполнением устройства эффективно вымывают налипшие механические загрязнения. Источники информации 1. Веселов Ю.С. и др. Водоочистное оборудование. - Л. Машиностроение, 1985. - С. 232. 2. А.с. СССР 1808347, МПК В 01 24/12, 1993. 3. А.с. СССР 1554935, МПК В 1 24/46, 1990. 4. А.с. СССР 1741859, МПК В 01 24/46, 1992. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
