Способ охлаждения воды в градирне и градирня

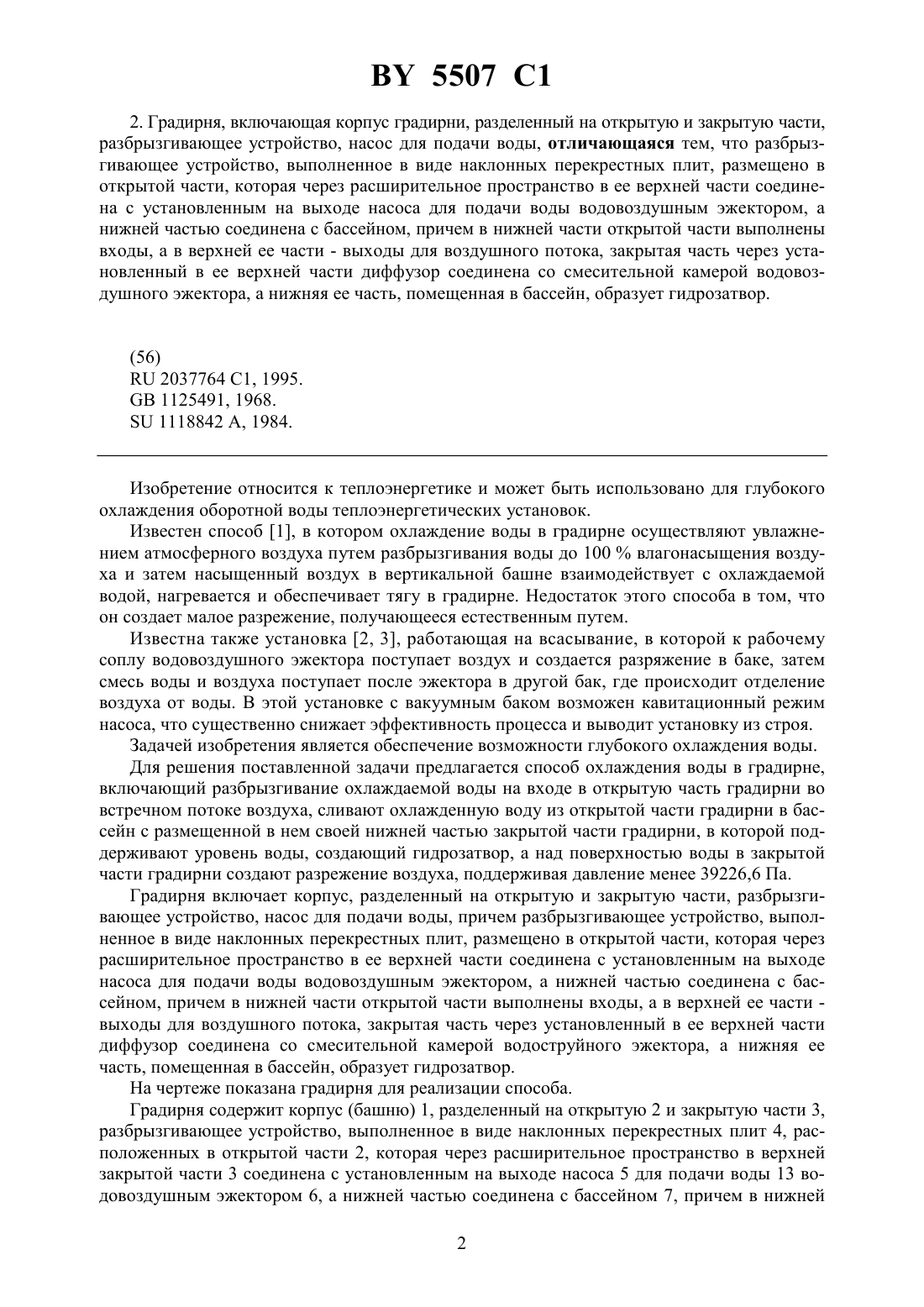

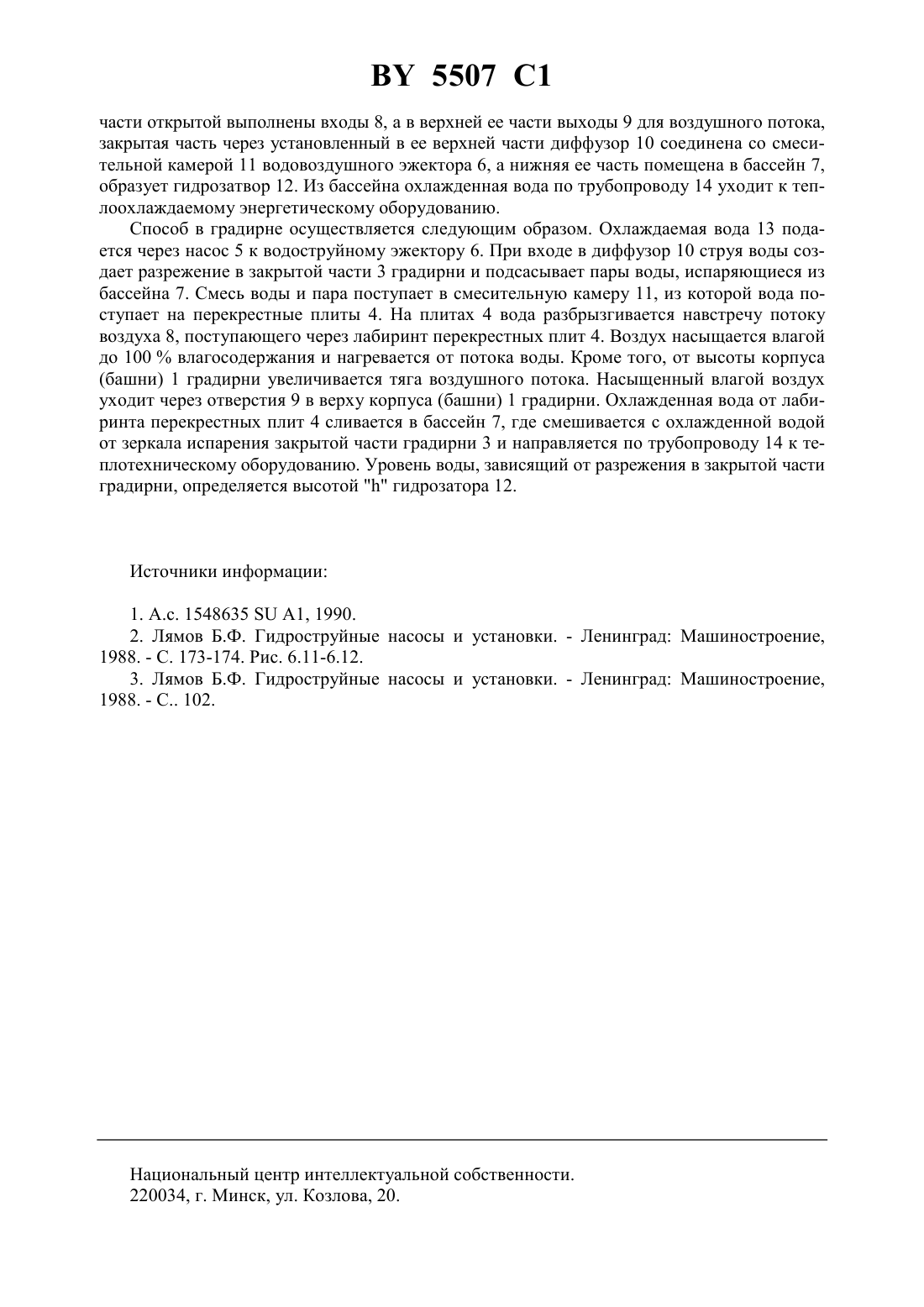

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОХЛАЖДЕНИЯ ВОДЫ В ГРАДИРНЕ И ГРАДИРНЯ(71) Заявитель Научно-исследовательское и проектное республиканское унитарное предприятие БЕЛТЭИ(72) Авторы Лукьянский Анатолий Владимирович Лукьянский Георгий Владимирович Мазурин Геннадий Владимирович(73) Патентообладатели Научно-исследовательское и проектное республиканское унитарное предприятие БЕЛТЭИ Лукьянский Анатолий Владимирович Лукьянский Георгий Владимирович Мазурин Геннадий Владимирович(57) 1. Способ охлаждения воды в градирне, включающий разбрызгивание охлаждаемой воды в потоке воздуха, отличающийся тем, что разбрызгивание охлаждаемой воды производят на входе в открытую часть градирни, охлаждают воду во встречном потоке воздуха, сливают охлажденную воду из открытой части градирни в бассейнразмещенной в нем своей нижней частью закрытой части градирни, в которой поддерживают уровень воды, создающий гидрозатвор, а над поверхностью воды в закрытой части градирни создают разрежение воздуха, поддерживая давление менее 39226,6 Па. 5507 1 2. Градирня, включающая корпус градирни, разделенный на открытую и закрытую части,разбрызгивающее устройство, насос для подачи воды, отличающаяся тем, что разбрызгивающее устройство, выполненное в виде наклонных перекрестных плит, размещено в открытой части, которая через расширительное пространство в ее верхней части соединена с установленным на выходе насоса для подачи воды водовоздушным эжектором, а нижней частью соединена с бассейном, причем в нижней части открытой части выполнены входы, а в верхней ее части - выходы для воздушного потока, закрытая часть через установленный в ее верхней части диффузор соединена со смесительной камерой водовоздушного эжектора, а нижняя ее часть, помещенная в бассейн, образует гидрозатвор.(56)2037764 1, 1995.1125491, 1968.1118842 , 1984. Изобретение относится к теплоэнергетике и может быть использовано для глубокого охлаждения оборотной воды теплоэнергетических установок. Известен способ 1, в котором охлаждение воды в градирне осуществляют увлажнением атмосферного воздуха путем разбрызгивания воды до 100 влагонасыщения воздуха и затем насыщенный воздух в вертикальной башне взаимодействует с охлаждаемой водой, нагревается и обеспечивает тягу в градирне. Недостаток этого способа в том, что он создает малое разрежение, получающееся естественным путем. Известна также установка 2, 3, работающая на всасывание, в которой к рабочему соплу водовоздушного эжектора поступает воздух и создается разряжение в баке, затем смесь воды и воздуха поступает после эжектора в другой бак, где происходит отделение воздуха от воды. В этой установке с вакуумным баком возможен кавитационный режим насоса, что существенно снижает эффективность процесса и выводит установку из строя. Задачей изобретения является обеспечение возможности глубокого охлаждения воды. Для решения поставленной задачи предлагается способ охлаждения воды в градирне,включающий разбрызгивание охлаждаемой воды на входе в открытую часть градирни во встречном потоке воздуха, сливают охлажденную воду из открытой части градирни в бассейн с размещенной в нем своей нижней частью закрытой части градирни, в которой поддерживают уровень воды, создающий гидрозатвор, а над поверхностью воды в закрытой части градирни создают разрежение воздуха, поддерживая давление менее 39226,6 Па. Градирня включает корпус, разделенный на открытую и закрытую части, разбрызгивающее устройство, насос для подачи воды, причем разбрызгивающее устройство, выполненное в виде наклонных перекрестных плит, размещено в открытой части, которая через расширительное пространство в ее верхней части соединена с установленным на выходе насоса для подачи воды водовоздушным эжектором, а нижней частью соединена с бассейном, причем в нижней части открытой части выполнены входы, а в верхней ее части выходы для воздушного потока, закрытая часть через установленный в ее верхней части диффузор соединена со смесительной камерой водоструйного эжектора, а нижняя ее часть, помещенная в бассейн, образует гидрозатвор. На чертеже показана градирня для реализации способа. Градирня содержит корпус (башню) 1, разделенный на открытую 2 и закрытую части 3,разбрызгивающее устройство, выполненное в виде наклонных перекрестных плит 4, расположенных в открытой части 2, которая через расширительное пространство в верхней закрытой части 3 соединена с установленным на выходе насоса 5 для подачи воды 13 водовоздушным эжектором 6, а нижней частью соединена с бассейном 7, причем в нижней 2 5507 1 части открытой выполнены входы 8, а в верхней ее части выходы 9 для воздушного потока,закрытая часть через установленный в ее верхней части диффузор 10 соединена со смесительной камерой 11 водовоздушного эжектора 6, а нижняя ее часть помещена в бассейн 7,образует гидрозатвор 12. Из бассейна охлажденная вода по трубопроводу 14 уходит к теплоохлаждаемому энергетическому оборудованию. Способ в градирне осуществляется следующим образом. Охлаждаемая вода 13 подается через насос 5 к водоструйному эжектору 6. При входе в диффузор 10 струя воды создает разрежение в закрытой части 3 градирни и подсасывает пары воды, испаряющиеся из бассейна 7. Смесь воды и пара поступает в смесительную камеру 11, из которой вода поступает на перекрестные плиты 4. На плитах 4 вода разбрызгивается навстречу потоку воздуха 8, поступающего через лабиринт перекрестных плит 4. Воздух насыщается влагой до 100 влагосодержания и нагревается от потока воды. Кроме того, от высоты корпуса(башни) 1 градирни увеличивается тяга воздушного потока. Насыщенный влагой воздух уходит через отверстия 9 в верху корпуса (башни) 1 градирни. Охлажденная вода от лабиринта перекрестных плит 4 сливается в бассейн 7, где смешивается с охлажденной водой от зеркала испарения закрытой части градирни 3 и направляется по трубопроводу 14 к теплотехническому оборудованию. Уровень воды, зависящий от разрежения в закрытой части градирни, определяется высотойгидрозатора 12. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
