Устройство торцовой фиксации ступицы

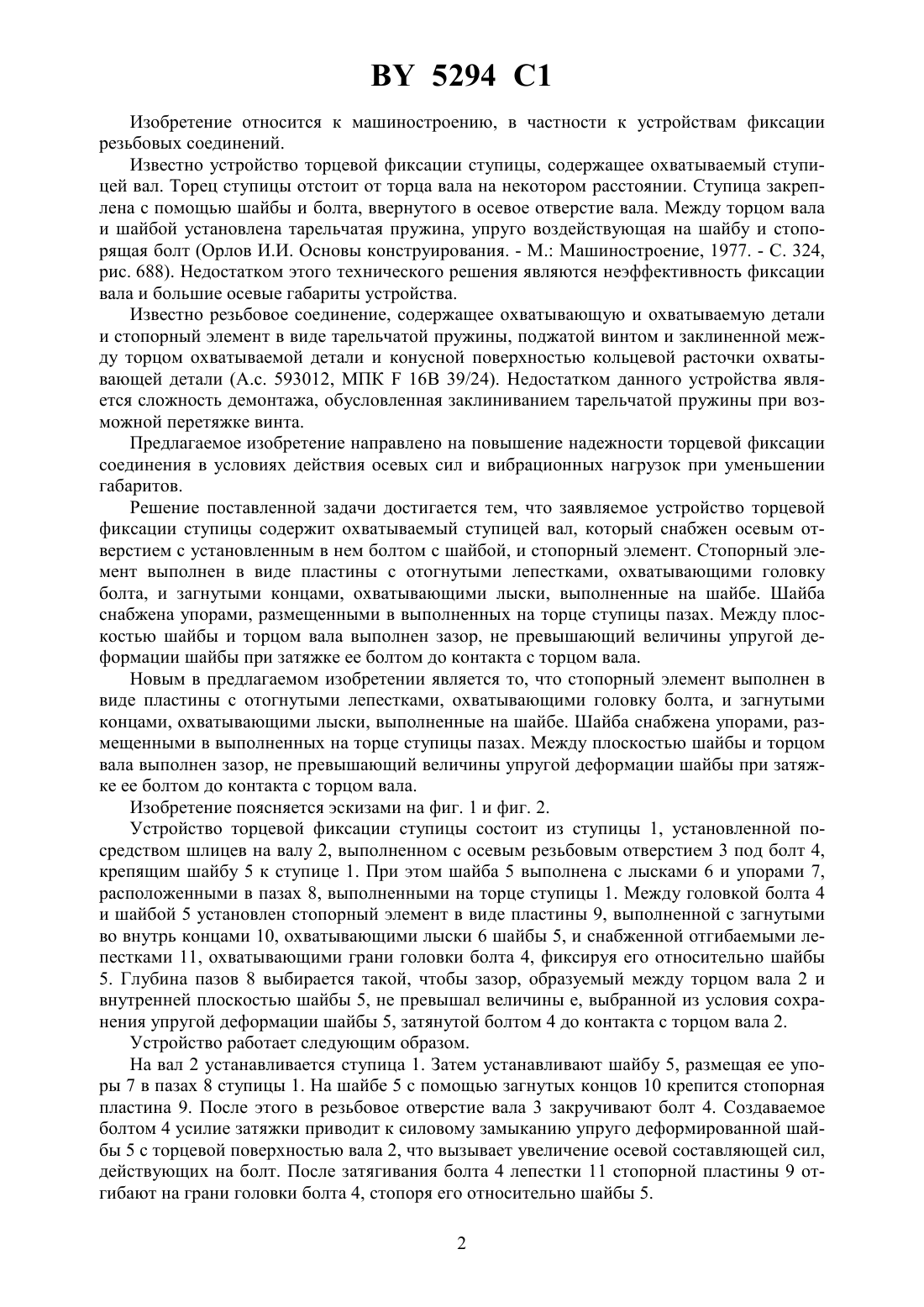

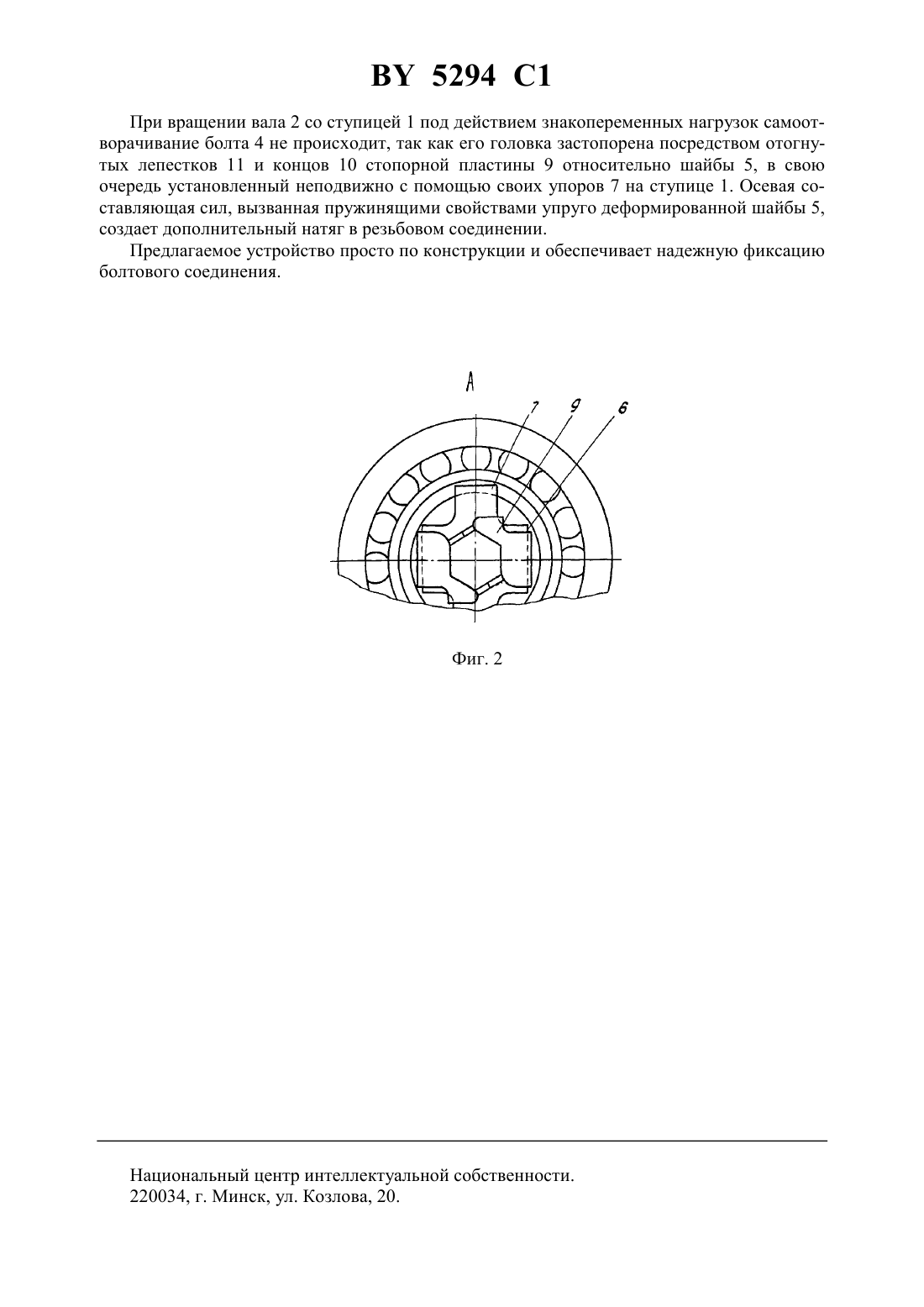

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ТОРЦОВОЙ ФИКСАЦИИ СТУПИЦЫ(71) Заявитель Республиканское унитарное предприятие Минский тракторный завод(72) Авторы Романюк Владимир Владимирович Пугач Лев Александрович Жук Василий Владимирович Кузнецов Антон Дмитриевич Мелешко Михаил Григорьевич(73) Патентообладатель Республиканское унитарное предприятие Минский тракторный завод(57) 1. Устройство торцовой фиксации ступицы, содержащее охватываемый ступицей вал,снабженный осевым отверстием с установленным в нем болтом с шайбой, и стопорный элемент, отличающееся тем, что стопорный элемент выполнен в виде пластины с отогнутыми лепестками, охватывающими головку болта, и загнутыми концами, охватывающими лыски, выполненные на шайбе, которая снабжена упорами, размещенными в выполненных на торце ступицы пазах. 2. Устройство по п. 1, отличающееся тем, что между плоскостью шайбы и торцом вала выполнен зазор, не превышающий величины упругой деформации шайбы при затяжке ее болтом до контакта с торцом вала. 5294 1 Изобретение относится к машиностроению, в частности к устройствам фиксации резьбовых соединений. Известно устройство торцевой фиксации ступицы, содержащее охватываемый ступицей вал. Торец ступицы отстоит от торца вала на некотором расстоянии. Ступица закреплена с помощью шайбы и болта, ввернутого в осевое отверстие вала. Между торцом вала и шайбой установлена тарельчатая пружина, упруго воздействующая на шайбу и стопорящая болт (Орлов И.И. Основы конструирования. - М. Машиностроение, 1977. - С. 324,рис. 688). Недостатком этого технического решения являются неэффективность фиксации вала и большие осевые габариты устройства. Известно резьбовое соединение, содержащее охватывающую и охватываемую детали и стопорный элемент в виде тарельчатой пружины, поджатой винтом и заклиненной между торцом охватываемой детали и конусной поверхностью кольцевой расточки охватывающей детали (А.с. 593012, МПК 16 В 39/24). Недостатком данного устройства является сложность демонтажа, обусловленная заклиниванием тарельчатой пружины при возможной перетяжке винта. Предлагаемое изобретение направлено на повышение надежности торцевой фиксации соединения в условиях действия осевых сил и вибрационных нагрузок при уменьшении габаритов. Решение поставленной задачи достигается тем, что заявляемое устройство торцевой фиксации ступицы содержит охватываемый ступицей вал, который снабжен осевым отверстием с установленным в нем болтом с шайбой, и стопорный элемент. Стопорный элемент выполнен в виде пластины с отогнутыми лепестками, охватывающими головку болта, и загнутыми концами, охватывающими лыски, выполненные на шайбе. Шайба снабжена упорами, размещенными в выполненных на торце ступицы пазах. Между плоскостью шайбы и торцом вала выполнен зазор, не превышающий величины упругой деформации шайбы при затяжке ее болтом до контакта с торцом вала. Новым в предлагаемом изобретении является то, что стопорный элемент выполнен в виде пластины с отогнутыми лепестками, охватывающими головку болта, и загнутыми концами, охватывающими лыски, выполненные на шайбе. Шайба снабжена упорами, размещенными в выполненных на торце ступицы пазах. Между плоскостью шайбы и торцом вала выполнен зазор, не превышающий величины упругой деформации шайбы при затяжке ее болтом до контакта с торцом вала. Изобретение поясняется эскизами на фиг. 1 и фиг. 2. Устройство торцевой фиксации ступицы состоит из ступицы 1, установленной посредством шлицев на валу 2, выполненном с осевым резьбовым отверстием 3 под болт 4,крепящим шайбу 5 к ступице 1. При этом шайба 5 выполнена с лысками 6 и упорами 7,расположенными в пазах 8, выполненными на торце ступицы 1. Между головкой болта 4 и шайбой 5 установлен стопорный элемент в виде пластины 9, выполненной с загнутыми во внутрь концами 10, охватывающими лыски 6 шайбы 5, и снабженной отгибаемыми лепестками 11, охватывающими грани головки болта 4, фиксируя его относительно шайбы 5. Глубина пазов 8 выбирается такой, чтобы зазор, образуемый между торцом вала 2 и внутренней плоскостью шайбы 5, не превышал величины е, выбранной из условия сохранения упругой деформации шайбы 5, затянутой болтом 4 до контакта с торцом вала 2. Устройство работает следующим образом. На вал 2 устанавливается ступица 1. Затем устанавливают шайбу 5, размещая ее упоры 7 в пазах 8 ступицы 1. На шайбе 5 с помощью загнутых концов 10 крепится стопорная пластина 9. После этого в резьбовое отверстие вала 3 закручивают болт 4. Создаваемое болтом 4 усилие затяжки приводит к силовому замыканию упруго деформированной шайбы 5 с торцевой поверхностью вала 2, что вызывает увеличение осевой составляющей сил,действующих на болт. После затягивания болта 4 лепестки 11 стопорной пластины 9 отгибают на грани головки болта 4, стопоря его относительно шайбы 5. 2 5294 1 При вращении вала 2 со ступицей 1 под действием знакопеременных нагрузок самоотворачивание болта 4 не происходит, так как его головка застопорена посредством отогнутых лепестков 11 и концов 10 стопорной пластины 9 относительно шайбы 5, в свою очередь установленный неподвижно с помощью своих упоров 7 на ступице 1. Осевая составляющая сил, вызванная пружинящими свойствами упруго деформированной шайбы 5,создает дополнительный натяг в резьбовом соединении. Предлагаемое устройство просто по конструкции и обеспечивает надежную фиксацию болтового соединения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
