Почвообрабатывающее устройство

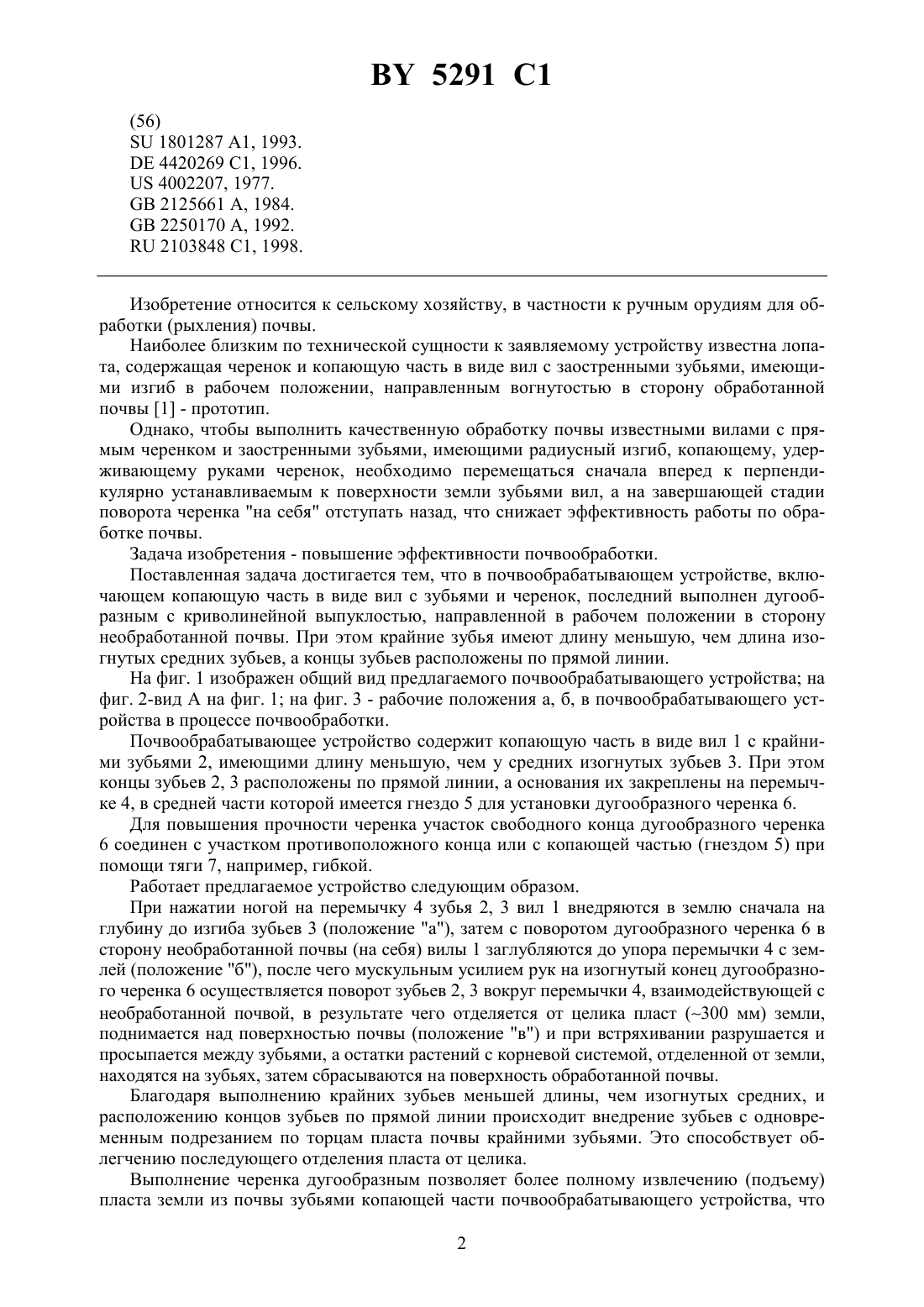

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общественное объединение Белорусская академия безопасности жизнедеятельности(72) Авторы Смычник Анатолий Данилович Куницкий Михаил Михайлович(73) Патентообладатель Общественное объединение Белорусская академия безопасности жизнедеятельности(57) 1. Почвообрабатывающее устройство, включающее копающую часть в виде вил с зубьями и черенок, отличающееся тем, что черенок выполнен дугообразным с выпуклостью, направленной в рабочем положении в сторону необработанной почвы. 2. Устройство по п. 1, отличающееся тем, что средние зубья выполнены изогнутыми,а крайние зубья имеют длину меньшую, чем длина изогнутых средних зубьев, при этом концы зубьев расположены по прямой линии. 3. Устройство по п. 1, отличающееся тем, что участок свободного конца дугообразного черенка соединен посредством тяги с участком противоположного конца или с копающей частью.(56)1801287 1, 1993.4420269 С 1, 1996.4002207, 1977.2125661 , 1984.2250170 , 1992.2103848 1, 1998. Изобретение относится к сельскому хозяйству, в частности к ручным орудиям для обработки (рыхления) почвы. Наиболее близким по технической сущности к заявляемому устройству известна лопата, содержащая черенок и копающую часть в виде вил с заостренными зубьями, имеющими изгиб в рабочем положении, направленным вогнутостью в сторону обработанной почвы 1 - прототип. Однако, чтобы выполнить качественную обработку почвы известными вилами с прямым черенком и заостренными зубьями, имеющими радиусный изгиб, копающему, удерживающему руками черенок, необходимо перемещаться сначала вперед к перпендикулярно устанавливаемым к поверхности земли зубьями вил, а на завершающей стадии поворота черенка на себя отступать назад, что снижает эффективность работы по обработке почвы. Задача изобретения - повышение эффективности почвообработки. Поставленная задача достигается тем, что в почвообрабатывающем устройстве, включающем копающую часть в виде вил с зубьями и черенок, последний выполнен дугообразным с криволинейной выпуклостью, направленной в рабочем положении в сторону необработанной почвы. При этом крайние зубья имеют длину меньшую, чем длина изогнутых средних зубьев, а концы зубьев расположены по прямой линии. На фиг. 1 изображен общий вид предлагаемого почвообрабатывающего устройства на фиг. 2-вид А на фиг. 1 на фиг. 3 - рабочие положения а, б, в почвообрабатывающего устройства в процессе почвообработки. Почвообрабатывающее устройство содержит копающую часть в виде вил 1 с крайними зубьями 2, имеющими длину меньшую, чем у средних изогнутых зубьев 3. При этом концы зубьев 2, 3 расположены по прямой линии, а основания их закреплены на перемычке 4, в средней части которой имеется гнездо 5 для установки дугообразного черенка 6. Для повышения прочности черенка участок свободного конца дугообразного черенка 6 соединен с участком противоположного конца или с копающей частью (гнездом 5) при помощи тяги 7, например, гибкой. Работает предлагаемое устройство следующим образом. При нажатии ногой на перемычку 4 зубья 2, 3 вил 1 внедряются в землю сначала на глубину до изгиба зубьев 3 (положение а), затем с поворотом дугообразного черенка 6 в сторону необработанной почвы (на себя) вилы 1 заглубляются до упора перемычки 4 с землей (положение б), после чего мускульным усилием рук на изогнутый конец дугообразного черенка 6 осуществляется поворот зубьев 2, 3 вокруг перемычки 4, взаимодействующей с необработанной почвой, в результате чего отделяется от целика пласт (300 мм) земли,поднимается над поверхностью почвы (положение в) и при встряхивании разрушается и просыпается между зубьями, а остатки растений с корневой системой, отделенной от земли,находятся на зубьях, затем сбрасываются на поверхность обработанной почвы. Благодаря выполнению крайних зубьев меньшей длины, чем изогнутых средних, и расположению концов зубьев по прямой линии происходит внедрение зубьев с одновременным подрезанием по торцам пласта почвы крайними зубьями. Это способствует облегчению последующего отделения пласта от целика. Выполнение черенка дугообразным позволяет более полному извлечению (подъему) пласта земли из почвы зубьями копающей части почвообрабатывающего устройства, что 2 5291 1 повышает эффективность почвообработки. При этом почвообрабатывающее устройство в руках работающего в положении выпуклой криволинейной поверхности черенка, направленной от него, удобно используется как грабли для планировки (разравнивания) почвы. Источники информации 1.1801287, П 01 1/04, 1993 (прототип). Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
