Строительная полимерминеральная композиция

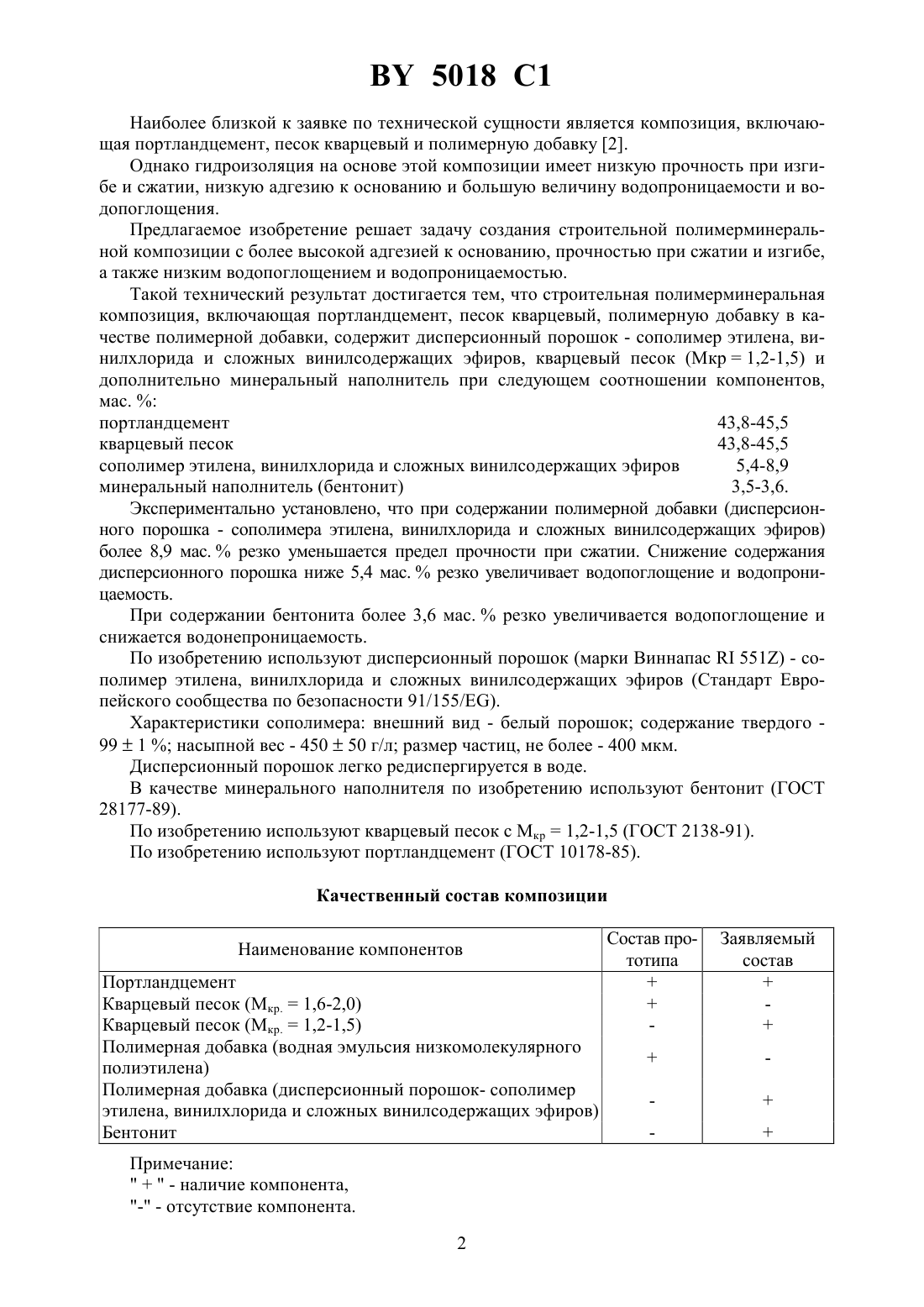

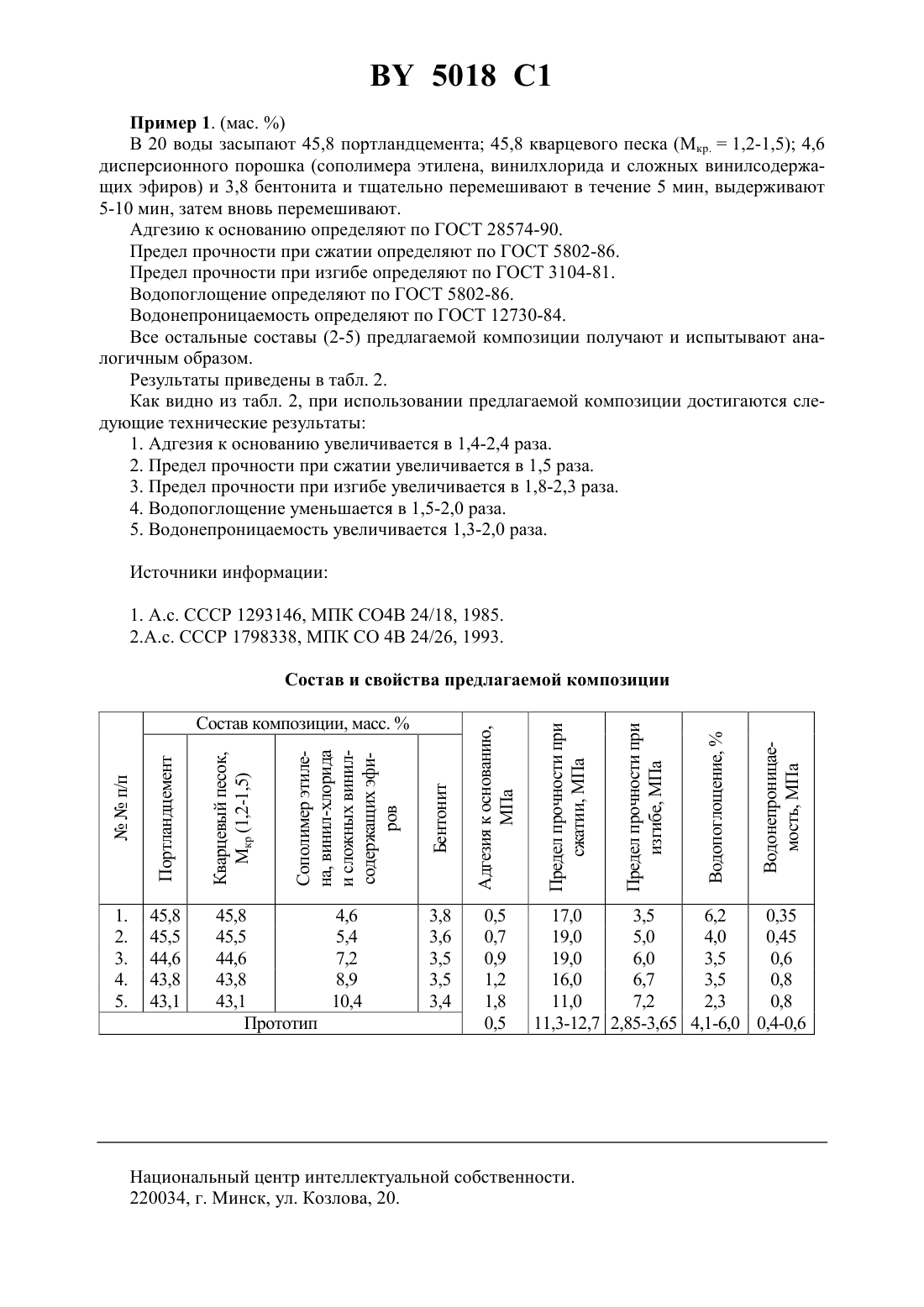

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-исследовательское и экспериментально-проектное республиканское унитарное предприятие Институт БелНИИС(72) Авторы Урецкая Евгения Авнеровна Жукова Надежда Константиновна Плотникова Елена Михайловна Дубровский Владимир Викторович Кухта Татьяна Николаевна(73) Патентообладатель Научно-исследовательское и экспериментально-проектное республиканское унитарное предприятие Институт БелНИИС(57) Строительная полимерминеральная композиция, включающая портландцемент, песок кварцевый и полимерную добавку, отличающаяся тем, что она содержит кварцевый песок с Мкр.1,2-1,5, в качестве полимерной добавкисополимер этилена, винилхлорида и сложных винилсодержащих эфиров и дополнительно содержит минеральный наполнитель бентонит при следующем соотношении компонентов, мас.портландцемент 43,8-45,5 кварцевый песок 43,8-45,5 полимерная добавка 5,4-8,9 бентонит 3,5-3,6.(56)1798338 1, 1993.07267703 , 1995.08157823 , 1996.2102351 1, 1998.1293146 1, 1987. Изобретение относится к области строительных материалов и может быть использовано для гидроизоляции фундаментов, сливов, санузлов, бассейнов, железобетонных резервуаров, заделки стыков панелей, трещин, штукатурных работ в местах повышенной влажности и т.д. Известна композиция, включающая портландцемент, минеральный наполнитель, песок, хлорпреновый или бутадиеновый латекс, пластификатор на основе лигносульфанатов и воду 1. Однако гидроизоляция на основе этой композиции отличается высоким водопоглощением (7,1-8,6) , низким коэффициентом водоустойчивости (0,75-0,89). 5018 1 Наиболее близкой к заявке по технической сущности является композиция, включающая портландцемент, песок кварцевый и полимерную добавку 2. Однако гидроизоляция на основе этой композиции имеет низкую прочность при изгибе и сжатии, низкую адгезию к основанию и большую величину водопроницаемости и водопоглощения. Предлагаемое изобретение решает задачу создания строительной полимерминеральной композиции с более высокой адгезией к основанию, прочностью при сжатии и изгибе,а также низким водопоглощением и водопроницаемостью. Такой технический результат достигается тем, что строительная полимерминеральная композиция, включающая портландцемент, песок кварцевый, полимерную добавку в качестве полимерной добавки, содержит дисперсионный порошок - сополимер этилена, винилхлорида и сложных винилсодержащих эфиров, кварцевый песок (Мкр 1,2-1,5) и дополнительно минеральный наполнитель при следующем соотношении компонентов,мас.портландцемент 43,8-45,5 кварцевый песок 43,8-45,5 сополимер этилена, винилхлорида и сложных винилсодержащих эфиров 5,4-8,9 минеральный наполнитель (бентонит) 3,5-3,6. Экспериментально установлено, что при содержании полимерной добавки (дисперсионного порошка - сополимера этилена, винилхлорида и сложных винилсодержащих эфиров) более 8,9 мас.резко уменьшается предел прочности при сжатии. Снижение содержания дисперсионного порошка ниже 5,4 мас.резко увеличивает водопоглощение и водопроницаемость. При содержании бентонита более 3,6 мас.резко увеличивается водопоглощение и снижается водонепроницаемость. По изобретению используют дисперсионный порошок (марки Виннапас 551) - сополимер этилена, винилхлорида и сложных винилсодержащих эфиров (Стандарт Европейского сообщества по безопасности 91/155/). Характеристики сополимера внешний вид - белый порошок содержание твердого 991 насыпной вес - 45050 г/л размер частиц, не более - 400 мкм. Дисперсионный порошок легко редиспергируется в воде. В качестве минерального наполнителя по изобретению используют бентонит (ГОСТ 28177-89). По изобретению используют кварцевый песок с Мкр 1,2-1,5 (ГОСТ 2138-91). По изобретению используют портландцемент (ГОСТ 10178-85). Качественный состав композиции Наименование компонентов Портландцемент Кварцевый песок (Мкр.1,6-2,0) Кварцевый песок (Мкр.1,2-1,5) Полимерная добавка (водная эмульсия низкомолекулярного полиэтилена) Полимерная добавка (дисперсионный порошок- сополимер этилена, винилхлорида и сложных винилсодержащих эфиров) Бентонит Примечание- наличие компонента,- - отсутствие компонента. 2 5018 1 Пример 1. (мас. ) В 20 воды засыпают 45,8 портландцемента 45,8 кварцевого песка (Мкр.1,2-1,5) 4,6 дисперсионного порошка (сополимера этилена, винилхлорида и сложных винилсодержащих эфиров) и 3,8 бентонита и тщательно перемешивают в течение 5 мин, выдерживают 5-10 мин, затем вновь перемешивают. Адгезию к основанию определяют по ГОСТ 28574-90. Предел прочности при сжатии определяют по ГОСТ 5802-86. Предел прочности при изгибе определяют по ГОСТ 3104-81. Водопоглощение определяют по ГОСТ 5802-86. Водонепроницаемость определяют по ГОСТ 12730-84. Все остальные составы (2-5) предлагаемой композиции получают и испытывают аналогичным образом. Результаты приведены в табл. 2. Как видно из табл. 2, при использовании предлагаемой композиции достигаются следующие технические результаты 1. Адгезия к основанию увеличивается в 1,4-2,4 раза. 2. Предел прочности при сжатии увеличивается в 1,5 раза. 3. Предел прочности при изгибе увеличивается в 1,8-2,3 раза. 4. Водопоглощение уменьшается в 1,5-2,0 раза. 5. Водонепроницаемость увеличивается 1,3-2,0 раза. Источники информации 1. А.с. СССР 1293146, МПК СО 4 В 24/18, 1985. 2.А.с. СССР 1798338, МПК СО 4 В 24/26, 1993. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3 Предел прочности при изгибе, МПа Предел прочности при сжатии, МПа
