Полимерминеральная композиция

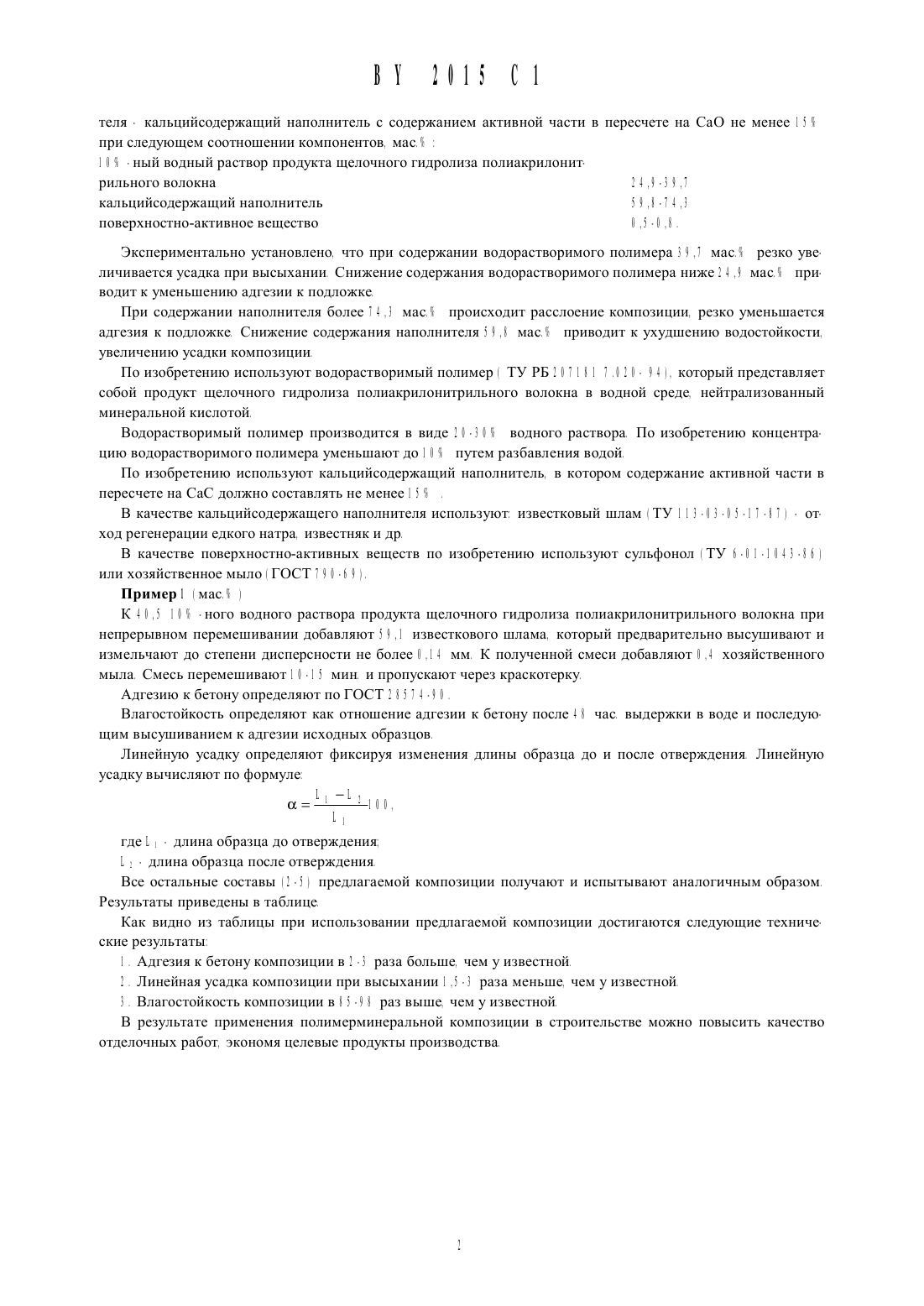

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬЭКС предприятие Институт БелНИИС ТВ Т ТПолимерминеральная КОМПОЗИЦИЯ. включающая ПОЛИМСрНОС СВЯЗуЮЩСС. наполнитель И ПОВСрХНОСТНОактивное ВСЩССТВО, ОТЛИЧЯЮЩЯЯСЯ ТСМ ЧТО она СОДСрЖИТ В КЗЧССТВС СВЯЗУЮЩСГО Т ТТ-НЫЙ ВОДНЫЙ раствор продукта ЩСЛОЧНОГО гидролиза полиакрилонитрильного ВОЛОКНЗ, Э. В качестве НЗПОПНИТСЛЯ - кальцийсодер жаЩий наполнитель с содержанием активной части в пересчете на СаО не менее 5 Тношении компонентов. мас Т 1 Т Т акрилонитрильного волокна кальцийсодержащий наполнитель поверхностно-активное всЩсство- НЫЙ ВОДНЫЙ раствор ПрОДуКТЭ. ЩСЛОЧНОГО гидролиза ПОЛИ 5 ТТ 3.опубл 19 ТТпри следующем соот ИЗОбрСТСНИС ОТНОСИТСЯ К области СТрОИТСЛЬНЫХ материалов И МОЖСТ бЫТЬ ИСПОЛЬЗОВЗНО ДЛЯ ВНуТрСННИХИзвестна КОМПОЗИЦИЯ ВКЛЮЧЗЮЩЗЯ В КЗЧССТВС СВЯЗУЪОЩСГО карбоксиметилцеллюлозу ИЛИ КОСТНЫЙ КЛСЙ ИОднако шпатлевочный состав на основе этой композиции отличается малой жизнеспособностью ТТ сут Т. низкой адгезией к подложке Н) Т Т МПаТ и большой усадкой при высыхании Т .З Т Т. длительным временемНаиболее бЛИЗКОЙ К заявляемой ПО ТСХНИЧССКОЙ СуЩНОСТИ ЯВЛЯСТСЯ КОМПОЗИЦИЯ, включающая карбокси МСТИЛЦСЛЛЮЛОЗУ. карбонатный НЗПОЛНИТСЛЬ. ПОВСрХНОСТНО-ЗКТИВНОС ВСЩССТВОТОднако Шпатлевка на ОСНОВС ЭТОЙ КОМПОЗИЦИИ ИМССТ НИЗКу 1 О ВЛЗГОСТОЙКОСТЬ И адгезию К ПОДЛОЖКС, Э.также ООЛЬШУЕО ВСЛИЧИНу усадки ПрИ высыхании Предлагаемое ИЗООрСТСНИС решает задачу создания полимерминеральной КОМПОЗИЦИИ С бОЛСС ВЫСОКОЙ ВОДОстойкостью И адгезией к подложке. а также низкой линейной усадкой при высыхании Такой технический результат достигается тем, что полимерминеральная композиция. включающая полимерное связующее. наполнитель и поверхностно-активное вещество содержит в качестве связующего 1 Т Т НЫЙ ВОДНЫЙ раствор ПрОДуКТЭ. ЩСЛОЧНОГО ГИДрОЛИЗЭ. полиакрилонитрильного волокна. а В качестве наполни 99 2915 91теля - кальцийсодержащий наполнитель с содержанием активной части в пересчете на СаО не менее 1 5 9 при следующем соотношении компонентов. мас 991 9 9 - нь 1 й водный раствор продукта щелочного гидролиза полиакрилонит рильного волокна 3 9 99 -9 9 .9 кальцийсодержащий наполнитель 5 9 поверхностно-активное вещество 9 95 -9 .9 .Экспериментально установлено. что при содержании водорастворимого полимера 9 9 .9 мас 99 резко увеличивается усадка при высыхании Снижение содержания водорастворимого полимера ниже 9 9 99 мас 99 приводит к уменьшению адгезии к подложкеПри содержании наполнителя более 9 9 .9 мас 99 происходит расслоение композиции. резко уменьшается адгезия к подложке Снижение содержания наполнителя 5 9 .9 мас 99 приводит к ухудшению водостойкости. увеличению усадки композицииПо изобретению используют водорастворимый полимер 9 ТУ РБ 9 9 9 9 1 9 .9 2 9 - 9 9 9. который представляет собой продукт щелочного гидролиза полиакрилонитрильного волокна в водной среде. нейтрализованный минеральной кислотойВодорастворимый полимер производится в виде 3 9 -9 9 9 водного раствора 9 По изобретению концентрацию водорастворимого полимера уменьшают до 1 9 9 путем разбавления водой.По изобретению используют кальцийсодержащий наполнитель в котором содержание активной части в пересчете на СаС должно составлять не менее 5 9В качестве кальцийсодержаЩего наполнителя используют известковый шлам 9 ТУ 1 9 -9 9 -9 5 -1 9 -9 9 9 - отход регенерации едкого натра. известняк и др 9В качестве поверхностно-активных веществ по изобретению используют сульфонол 9 ТУ б -9 1 -1 9 9 9 -9 6 9 или хозяйственное мыло 9 ГОСТ 9 9 9 -9 9 9.К 9 9 .5 1 9 9 -ного водного раствора продукта щелочного гидролиза полиакрилонитрильного волокна при непрерывном перемешивании добавляют 5 9 .1 известкового шлама 9 который предварительно высушивают и измельчают до степени дисперсности не более 9 91 9 мм. К полученной смеси добавляют 9 99 хозяйственного мыла. Смесь перемешивают 1 9 -1 5 мин 9 и пропускают через краскотеркуАдгезию к бетону определяют по ГОСТ 9 9 5 9 9 -9 9 9Влагостойкость определяют как отношение адгезии к бетону после 9 9 час. выдержки в воде и последующим высушиванием к адгезии исходных образцов 9Линейную усадку определяют фиксируя изменения длины образца до и после отверждения Линейную усадку вычисляют по формулегде 9 9 - длина образца до отверждения9 д - длина образца после отверждения.Все остальные составы 93 -5 9 предлагаемой композиции получают и испытывают аналогичным образом 9 Результаты приведены в таблице.Как видно из таблицы при использовании предлагаемой композиции достигаются следующие технические результаты1 9 Адгезия к бетону композиции в 9 -9 раза больше чем у известной 2 9 Линейная усадка композиции при высыхании 95 -9 раза меньше Чем у известной. 9 . Влагостойкость композиции в 9 5 -9 9 раз выше Чем у известнойВ результате ПрИМСНСНИЯ полимерминеральной КОМПОЗИЦИИ В СТрОИТСЛЬСТВб МОЖНО ПОВЫСИТЬ КЗЧССТВО ОТДСЛОЧНЫХ работ 9 ЭКОНОМЯ ЦСЛСВЫ ПрОДУКТЫ ПрОИЗВОДСТВЗ1 О -нЬ 1 Й водный рас- КалЬЦийсо Поверхтвор продукта Щелоч- держащий ностноНого гидролиза поли- наполнитель активноеЗаказ 3 П 6 5 Тираж 3 П ЭКЗч Государственный патентный комитет Республики Беларусь,3 3 О 0 Т . Гч Минск. проспект Фу Скорины. 6 6
