Древесная пресс-композиция

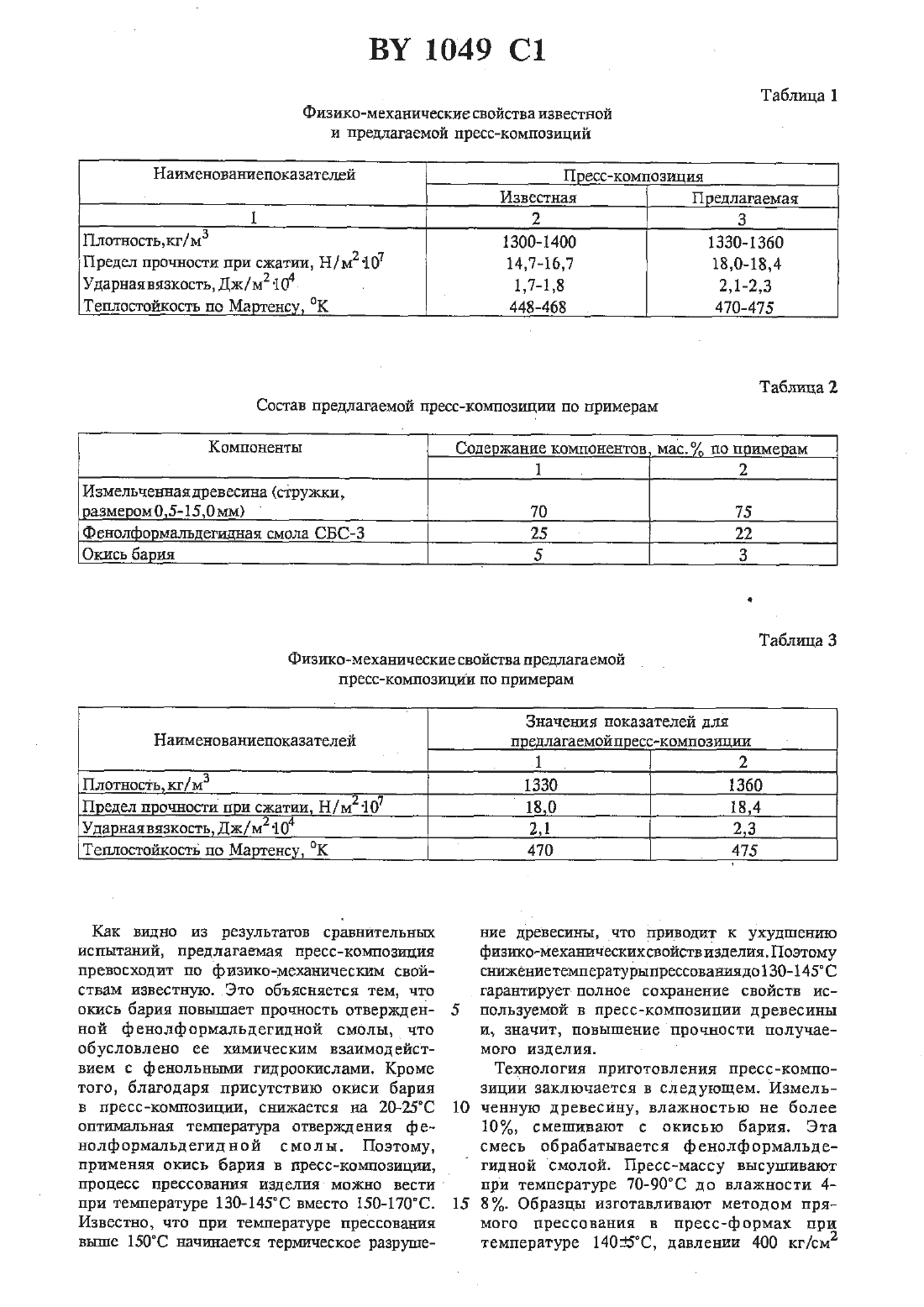

Древесная пресс-композиция, включающая измельченную древесинуд форшльдегтидную смолу и окись металла, отличающаяся тем,что она в качестве окиси металла содержит окись бариэгприм следующем соотношении компонентов, мас.(71) Заявитель Институт проблем ресурсосбе режения (В)(73) Патентообладатель Институт проблем ресурсосбережения ТЕХ)Изобретение относится к древесным пресс-композициям- и может быть испольн зовано вдеревообрабатывающей промышленности.весину и фенолформальдегидную смолу Ф 1. . Ч Недостатком этой пресс-композиции являются Ф сравнительно низкие физикомеэганические свойства Цель изобретении - создание пресс-ковшо зиции с высокими физико-механическимшт Щ свойствами.Поставленная цель достигается тем, что предлагаемаяр пресс-композиция дополнительно сод ержит окись бария при следующем соотношении компонентов, мае. И,В табл. 2 приводится состав предлагаемой ПрВССтКОМПОЗЪЩИИ по примерам.В табл. 3 приводятся физшсодмедсаштчесхше свойства предлагаемой пресс-коштозгпдш по примерам.Плотностью/мг 1300-1400 1330-1360 Предел прочности при сжатии, Н/м 2107 14,7 н 167 18,О-18,4 УдарНаявязКоСТЬ, Дж/м 2 104 1,7-1 8 2,1-23Теплостойкость по Матенс КТаблица З Физикшмеханические свойства предлагаемой пресс-композиции по примерамЗНЗЧСНИЯ ПОКНЗЗТВЛСЙ ДЛЯ П П СДЛЗГЗСМОЙП П СССРКОМПОЗИЦИИ1330 1360 П едел почности пи сжатии Н/м 2107 18 0 18 4Уданаявязкость Дж/ 1112104 2,1 2,3 Теплостойкость по Матенс , К 470 475Как видно из результатов сравнительных ние древесины, что приводит к ухудшению испытаний, предлагаемая пресс-композиция физико-механическихсвойствизделия.Поэтому превосходит по физико-механическим свой- снижениетемпературыпрессованиядо 130145 С ствам известную. Это объясняется тем, что гарантирует полное сохранение свойств исошсь бария повышает прочность отвержден- 5 полъзуемой в пресс-композиции древесины ной фенолформальдегидной смолы, что и, значит, повышение прочности получаеобусловлено ее химическим взаимодейст- мого изделия. вием с фенольными гидроокислами. Кроме Технология приготовления пресс-компотого, благодаря присутствию окиси бария зиции заключается в следующем. Измельв пресс-композиции, снижается на 20-25 С 10 ченную древесину, влажностью не более оптимальная тештература отверждения фе- 10, смешивают с окисью бария. Эта нолформальдегидной смолы. Поэтому, смесь обрабатывается фенолформальдеприменяя окись бария в пресс-композиции, А гидной смолой. Пресс-массу высушивают процесс прессования изделия можно вести при температуре 70-90 С до влажности 4 при теьшературе 1 З 0-145 С вместо 150-170 С. 15 8. Образцы изготавливают методом пря Известно, что при температуре прессования мого прессования в пресс-формах прии времени выдержки ПОД давлением 1 мин мм предел прочности при сжатии по ГОСТ 4651 толщины изделия. 69, теплостойкость по ГОСТ 9551-60.Плотность образцов определяют по ГОСТ 15139-69, ударную вязкость по ГОСТ 4647-69, Составитель А.И. Сорокин Редактор В.Н. Позняк Корректор С.А. ТцкачГосударственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
