Насос ручной для перекачки жидкости из емкости

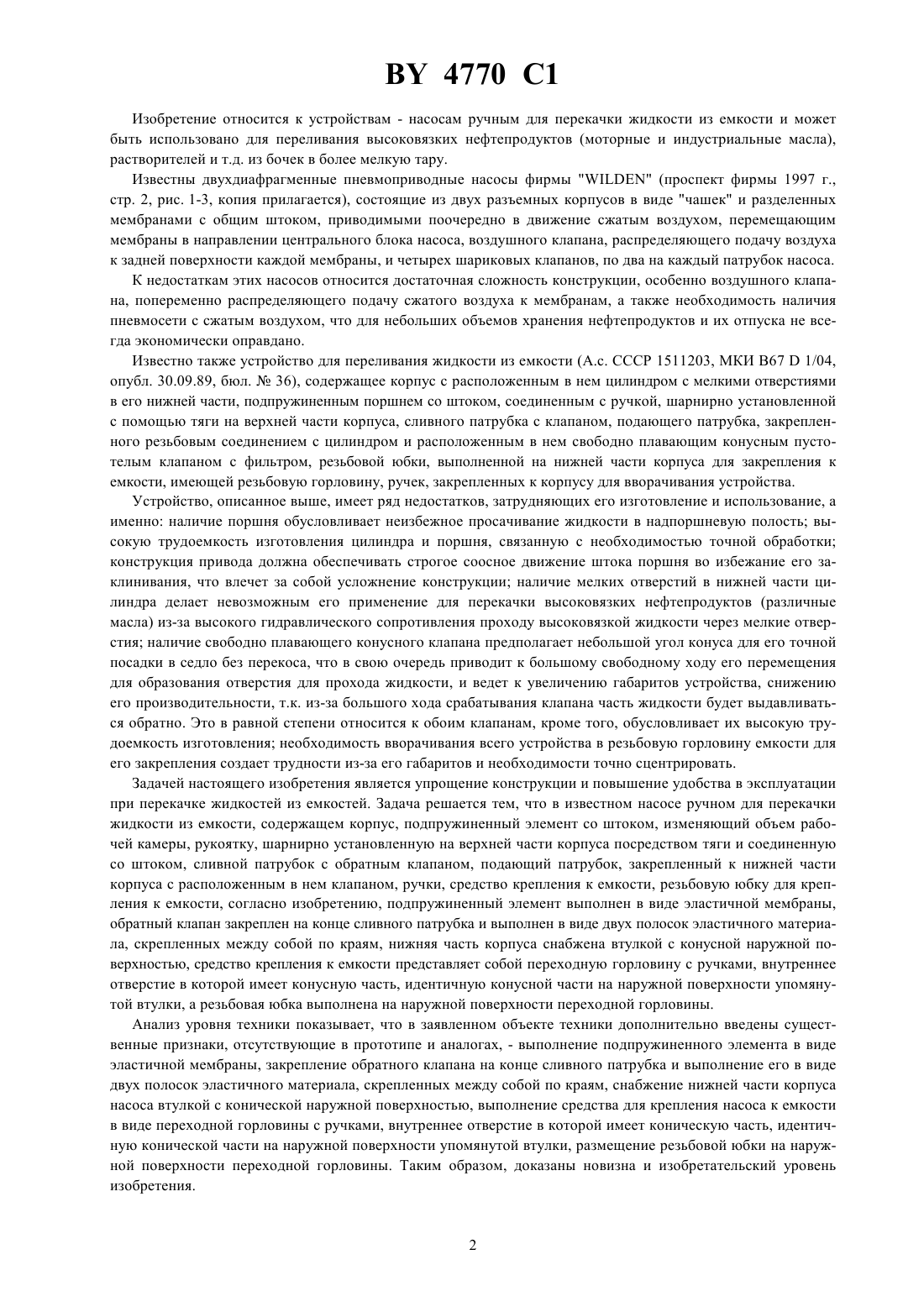

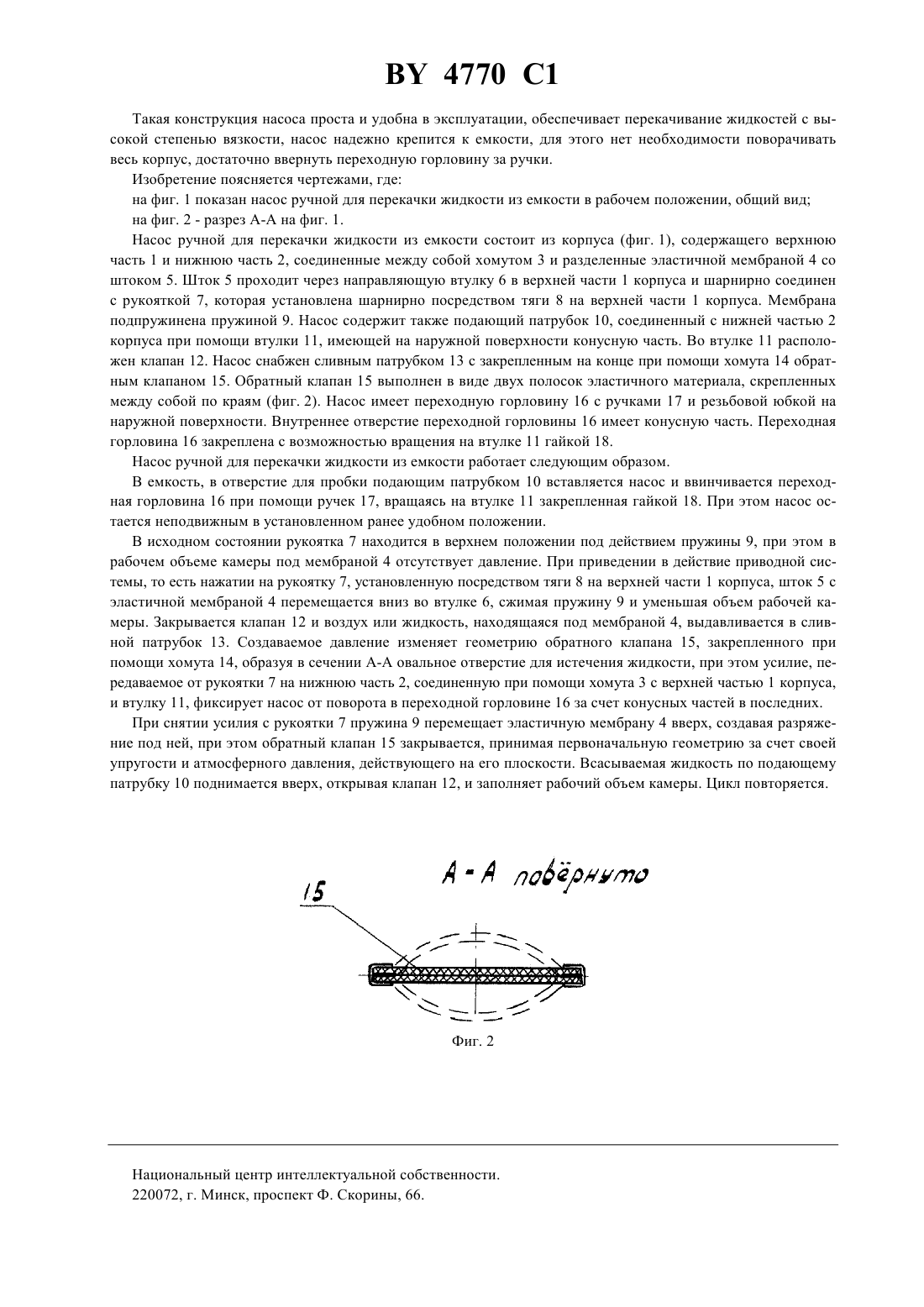

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАСОС РУЧНОЙ ДЛЯ ПЕРЕКАЧКИ ЖИДКОСТИ ИЗ ЕМКОСТИ(71) Заявитель Малое предприятие Фирма Тобос(73) Патентообладатель Малое предприятие Фирма Тобос(57) Насос ручной для перекачки жидкости из емкости, содержащий корпус, в котором установлен подпружиненный рабочий элемент со штоком, рукоятку, шарнирно установленную на верхней части корпуса посредством тяги и соединенную со штоком, сливной патрубок с обратным клапаном, подающий патрубок,закрепленный к нижней части корпуса с расположенным в нем клапаном, ручки, средство крепления к емкости с резьбовой юбкой, отличающийся тем, что обратный клапан закреплен на конце сливного патрубка и выполнен в виде двух полосок эластичного материала, скрепленных между собой по краям, а средство крепления к емкости содержит переходную горловину, выполненную в виде втулки с ручками и резьбовой юбкой на ее наружной поверхности. 4770 1 Изобретение относится к устройствам - насосам ручным для перекачки жидкости из емкости и может быть использовано для переливания высоковязких нефтепродуктов (моторные и индустриальные масла),растворителей и т.д. из бочек в более мелкую тару. Известны двухдиафрагменные пневмоприводные насосы фирмы(проспект фирмы 1997 г.,стр. 2, рис. 1-3, копия прилагается), состоящие из двух разъемных корпусов в виде чашек и разделенных мембранами с общим штоком, приводимыми поочередно в движение сжатым воздухом, перемещающим мембраны в направлении центрального блока насоса, воздушного клапана, распределяющего подачу воздуха к задней поверхности каждой мембраны, и четырех шариковых клапанов, по два на каждый патрубок насоса. К недостаткам этих насосов относится достаточная сложность конструкции, особенно воздушного клапана, попеременно распределяющего подачу сжатого воздуха к мембранам, а также необходимость наличия пневмосети с сжатым воздухом, что для небольших объемов хранения нефтепродуктов и их отпуска не всегда экономически оправдано. Известно также устройство для переливания жидкости из емкости (А.с. СССР 1511203, МКИ В 671/04,опубл. 30.09.89, бюл.36), содержащее корпус с расположенным в нем цилиндром с мелкими отверстиями в его нижней части, подпружиненным поршнем со штоком, соединенным с ручкой, шарнирно установленной с помощью тяги на верхней части корпуса, сливного патрубка с клапаном, подающего патрубка, закрепленного резьбовым соединением с цилиндром и расположенным в нем свободно плавающим конусным пустотелым клапаном с фильтром, резьбовой юбки, выполненной на нижней части корпуса для закрепления к емкости, имеющей резьбовую горловину, ручек, закрепленных к корпусу для вворачивания устройства. Устройство, описанное выше, имеет ряд недостатков, затрудняющих его изготовление и использование, а именно наличие поршня обусловливает неизбежное просачивание жидкости в надпоршневую полость высокую трудоемкость изготовления цилиндра и поршня, связанную с необходимостью точной обработки конструкция привода должна обеспечивать строгое соосное движение штока поршня во избежание его заклинивания, что влечет за собой усложнение конструкции наличие мелких отверстий в нижней части цилиндра делает невозможным его применение для перекачки высоковязких нефтепродуктов (различные масла) из-за высокого гидравлического сопротивления проходу высоковязкой жидкости через мелкие отверстия наличие свободно плавающего конусного клапана предполагает небольшой угол конуса для его точной посадки в седло без перекоса, что в свою очередь приводит к большому свободному ходу его перемещения для образования отверстия для прохода жидкости, и ведет к увеличению габаритов устройства, снижению его производительности, т.к. из-за большого хода срабатывания клапана часть жидкости будет выдавливаться обратно. Это в равной степени относится к обоим клапанам, кроме того, обусловливает их высокую трудоемкость изготовления необходимость вворачивания всего устройства в резьбовую горловину емкости для его закрепления создает трудности из-за его габаритов и необходимости точно сцентрировать. Задачей настоящего изобретения является упрощение конструкции и повышение удобства в эксплуатации при перекачке жидкостей из емкостей. Задача решается тем, что в известном насосе ручном для перекачки жидкости из емкости, содержащем корпус, подпружиненный элемент со штоком, изменяющий объем рабочей камеры, рукоятку, шарнирно установленную на верхней части корпуса посредством тяги и соединенную со штоком, сливной патрубок с обратным клапаном, подающий патрубок, закрепленный к нижней части корпуса с расположенным в нем клапаном, ручки, средство крепления к емкости, резьбовую юбку для крепления к емкости, согласно изобретению, подпружиненный элемент выполнен в виде эластичной мембраны,обратный клапан закреплен на конце сливного патрубка и выполнен в виде двух полосок эластичного материала, скрепленны между собой по краям, нижняя часть корпуса снабжена втулкой с конусной наружной поверхностью, средство крепления к емкости представляет собой переходную горловину с ручками, внутреннее отверстие в которой имеет конусную часть, идентичную конусной части на наружной поверхности упомянутой втулки, а резьбовая юбка выполнена на наружной поверхности переходной горловины. Анализ уровня техники показывает, что в заявленном объекте техники дополнительно введены существенные признаки, отсутствующие в прототипе и аналогах, - выполнение подпружиненного элемента в виде эластичной мембраны, закрепление обратного клапана на конце сливного патрубка и выполнение его в виде двух полосок эластичного материала, скрепленных между собой по краям, снабжение нижней части корпуса насоса втулкой с конической наружной поверхностью, выполнение средства для крепления насоса к емкости в виде переходной горловины с ручками, внутреннее отверстие в которой имеет коническую часть, идентичную конической части на наружной поверхности упомянутой втулки, размещение резьбовой юбки на наружной поверхности переходной горловины. Таким образом, доказаны новизна и изобретательский уровень изобретения. 4770 1 Такая конструкция насоса проста и удобна в эксплуатации, обеспечивает перекачивание жидкостей с высокой степенью вязкости, насос надежно крепится к емкости, для этого нет необходимости поворачивать весь корпус, достаточно ввернуть переходную горловину за ручки. Изобретение поясняется чертежами, где на фиг. 1 показан насос ручной для перекачки жидкости из емкости в рабочем положении, общий вид на фиг. 2 - разрез А-А на фиг. 1. Насос ручной для перекачки жидкости из емкости состоит из корпуса (фиг. 1), содержащего верхнюю часть 1 и нижнюю часть 2, соединенные между собой хомутом 3 и разделенные эластичной мембраной 4 со штоком 5. Шток 5 проходит через направляющую втулку 6 в верхней части 1 корпуса и шарнирно соединен с рукояткой 7, которая установлена шарнирно посредством тяги 8 на верхней части 1 корпуса. Мембрана подпружинена пружиной 9. Насос содержит также подающий патрубок 10, соединенный с нижней частью 2 корпуса при помощи втулки 11, имеющей на наружной поверхности конусную часть. Во втулке 11 расположен клапан 12. Насос снабжен сливным патрубком 13 с закрепленным на конце при помощи хомута 14 обратным клапаном 15. Обратный клапан 15 выполнен в виде двух полосок эластичного материала, скрепленных между собой по краям (фиг. 2). Насос имеет переходную горловину 16 с ручками 17 и резьбовой юбкой на наружной поверхности. Внутреннее отверстие переходной горловины 16 имеет конусную часть. Переходная горловина 16 закреплена с возможностью вращения на втулке 11 гайкой 18. Насос ручной для перекачки жидкости из емкости работает следующим образом. В емкость, в отверстие для пробки подающим патрубком 10 вставляется насос и ввинчивается переходная горловина 16 при помощи ручек 17, вращаясь на втулке 11 закрепленная гайкой 18. При этом насос остается неподвижным в установленном ранее удобном положении. В исходном состоянии рукоятка 7 находится в верхнем положении под действием пружины 9, при этом в рабочем объеме камеры под мембраной 4 отсутствует давление. При приведении в действие приводной системы, то есть нажатии на рукоятку 7, установленную посредством тяги 8 на верхней части 1 корпуса, шток 5 с эластичной мембраной 4 перемещается вниз во втулке 6, сжимая пружину 9 и уменьшая объем рабочей камеры. Закрывается клапан 12 и воздух или жидкость, находящаяся под мембраной 4, выдавливается в сливной патрубок 13. Создаваемое давление изменяет геометрию обратного клапана 15, закрепленного при помощи хомута 14, образуя в сечении А-А овальное отверстие для истечения жидкости, при этом усилие, передаваемое от рукоятки 7 на нижнюю часть 2, соединенную при помощи хомута 3 с верхней частью 1 корпуса,и втулку 11, фиксирует насос от поворота в переходной горловине 16 за счет конусных частей в последних. При снятии усилия с рукоятки 7 пружина 9 перемещает эластичную мембрану 4 вверх, создавая разряжение под ней, при этом обратный клапан 15 закрывается, принимая первоначальную геометрию за счет своей упругости и атмосферного давления, действующего на его плоскости. Всасываемая жидкость по подающему патрубку 10 поднимается вверх, открывая клапан 12, и заполняет рабочий объем камеры. Цикл повторяется. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 3
