Устройство для восстановительного лечения больных с повреждениями сухожилий сгибателей пальцев кисти

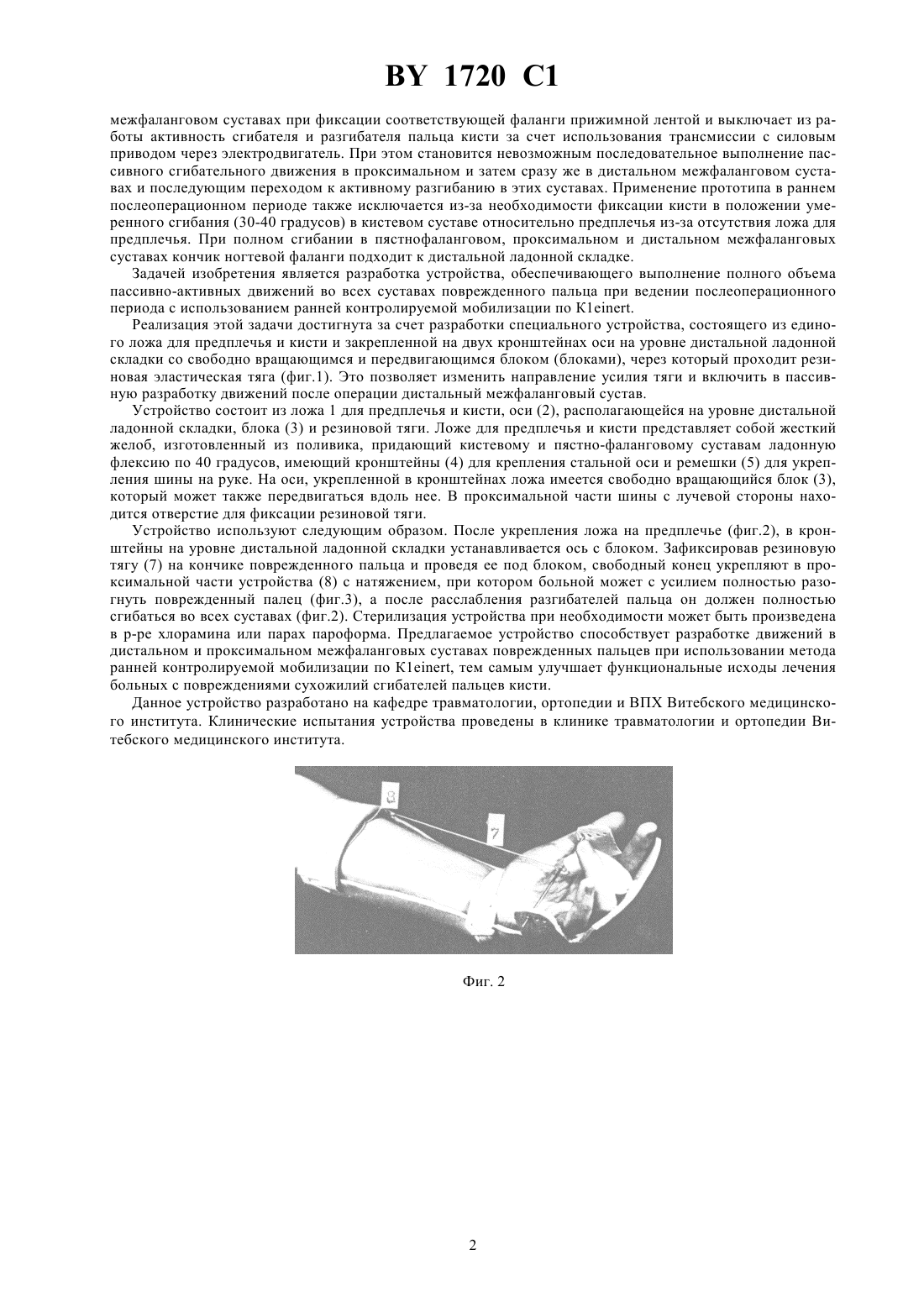

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ВОССТАНОВИТЕЛЬНОГО ЛЕЧЕНИЯ БОЛЬНЫХ С ПОВРЕЖДЕНИЯМИ СУХОЖИЛИЙ СГИБАТЕЛЕЙ ПАЛЬЦЕВ КИСТИ(71) Заявитель Витебский медицинский институт(73) Патентообладатель Витебский медицинский институт(57) 1. Устройство для восстановительного лечения больных с повреждениями сухожилий сгибателей пальцев кисти, содержащее ложе для кисти, закрепленную на ложе ось и подпружиненую тягу, взаимодействующую с манжетой для пальца и с элементом, установленном на оси с возможностью поворота и продольного перемещения вдоль нее, отличающееся тем, что оно содержит единое ложе для предплечья и кисти, элемент, установленный на оси, выполнен в виде блока, а ось закреплена на ложе на уровне дистальной ладонной складки. 2. Устройство по п.1, отличающееся тем, что оно содержит резиновую тягу. Фиг. 1 Изобретение относится к медицине, а именно к травматологии и ортопедии и применяется в послеоперационном периоде для восстановительного лечения больных с повреждением сухожилий сгибателей пальцев кисти. Известно устройство для разработки межфаланговых суставов пальцев кисти в послеоперационном периоде 1 содержит основание для кисти, фаланговую манжету, связанную стержнем через датчик нагрузки, имеющий пружину, ползунковый контакт и контактный элемент с рычагом, установленный на оси, связанной через кинематическую передачу и редуктор с электродвигателем, связанным с системой управления. Данное устройство позволяет осуществлять пассивную разработку движений отдельно в проксимальном и дистальном 1720 1 межфаланговом суставах при фиксации соответствующей фаланги прижимной лентой и выключает из работы активность сгибателя и разгибателя пальца кисти за счет использования трансмиссии с силовым приводом через электродвигатель. При этом становится невозможным последовательное выполнение пассивного сгибательного движения в проксимальном и затем сразу же в дистальном межфаланговом суставах и последующим переходом к активному разгибанию в этих суставах. Применение прототипа в раннем послеоперационном периоде также исключается из-за необходимости фиксации кисти в положении умеренного сгибания (30-40 градусов) в кистевом суставе относительно предплечья из-за отсутствия ложа для предплечья. При полном сгибании в пястнофаланговом, проксимальном и дистальном межфаланговых суставах кончик ногтевой фаланги подходит к дистальной ладонной складке. Задачей изобретения является разработка устройства, обеспечивающего выполнение полного объема пассивно-активных движений во всех суставах поврежденного пальца при ведении послеоперационного периода с использованием ранней контролируемой мобилизации по К 1 ее. Реализация этой задачи достигнута за счет разработки специального устройства, состоящего из единого ложа для предплечья и кисти и закрепленной на двух кронштейнах оси на уровне дистальной ладонной складки со свободно вращающимся и передвигающимся блоком (блоками), через который проходит резиновая эластическая тяга (фиг.1). Это позволяет изменить направление усилия тяги и включить в пассивную разработку движений после операции дистальный межфаланговый сустав. Устройство состоит из ложа 1 для предплечья и кисти, оси (2), располагающейся на уровне дистальной ладонной складки, блока (3) и резиновой тяги. Ложе для предплечья и кисти представляет собой жесткий желоб, изготовленный из поливика, придающий кистевому и пястно-фаланговому суставам ладонную флексию по 40 градусов, имеющий кронштейны (4) для крепления стальной оси и ремешки (5) для укрепления шины на руке. На оси, укрепленной в кронштейнах ложа имеется свободно вращающийся блок (3),который может также передвигаться вдоль нее. В проксимальной части шины с лучевой стороны находится отверстие для фиксации резиновой тяги. Устройство используют следующим образом. После укрепления ложа на предплечье (фиг.2), в кронштейны на уровне дистальной ладонной складки устанавливается ось с блоком. Зафиксировав резиновую тягу (7) на кончике поврежденного пальца и проведя ее под блоком, свободный конец укрепляют в проксимальной части устройства (8) с натяжением, при котором больной может с усилием полностью разогнуть поврежденный палец (фиг.3), а после расслабления разгибателей пальца он должен полностью сгибаться во всех суставах (фиг.2). Стерилизация устройства при необходимости может быть произведена в р-ре хлорамина или парах пароформа. Предлагаемое устройство способствует разработке движений в дистальном и проксимальном межфаланговых суставах поврежденных пальцев при использовании метода ранней контролируемой мобилизации по К 1 е, тем самым улучшает функциональные исходы лечения больных с повреждениями сухожилий сгибателей пальцев кисти. Данное устройство разработано на кафедре травматологии, ортопедии и ВПХ Витебского медицинского института. Клинические испытания устройства проведены в клинике травматологии и ортопедии Витебского медицинского института. оставитель А. И. Сорокин Редактор В.Н. Позняк Корректор Т.Н. Никитина Заказ 2518 Тираж 20 экз. Государственный патентный комитет Республики Беларусь.
