Устройство для подготовки семенного ложа и междурядных обработок

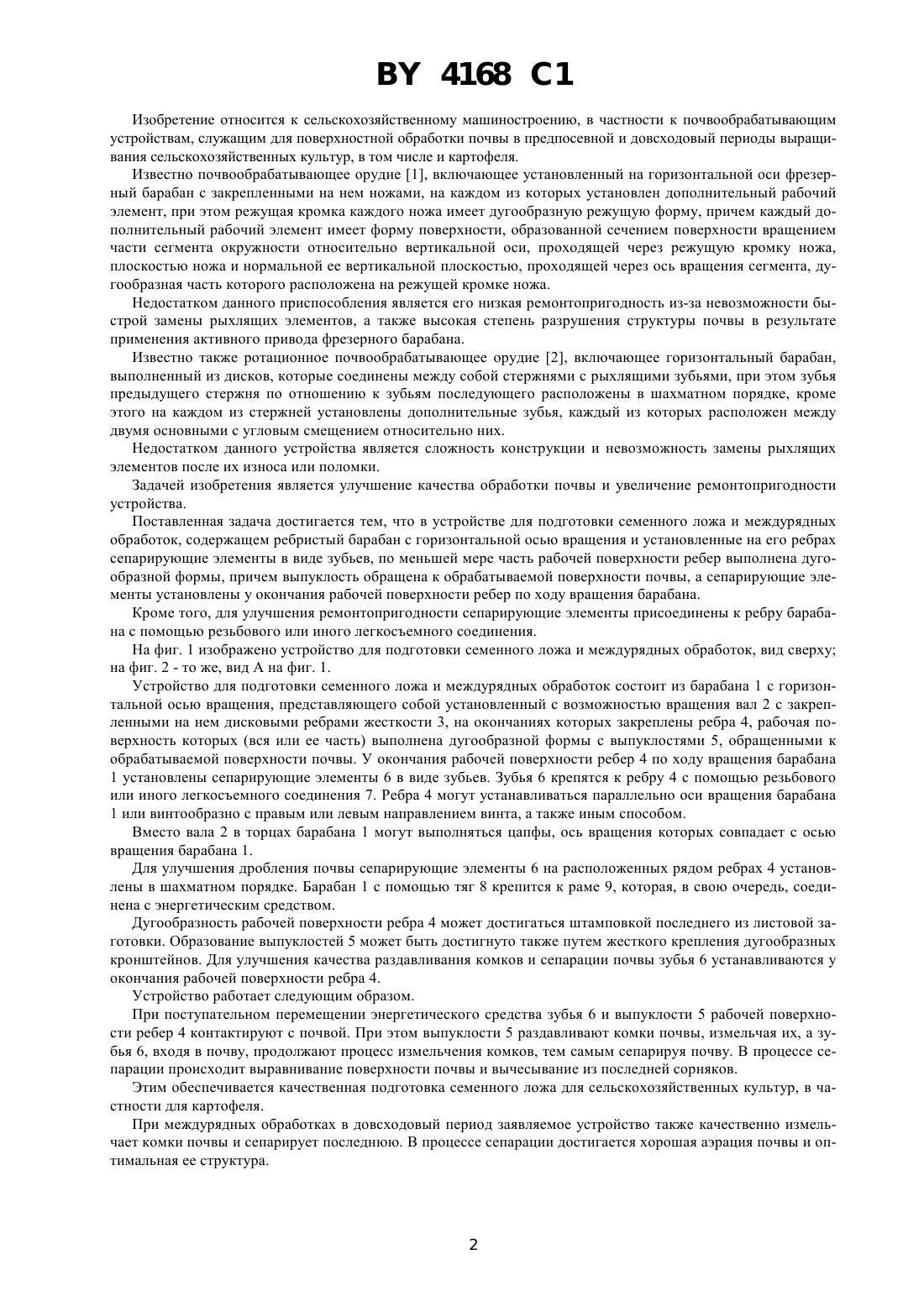

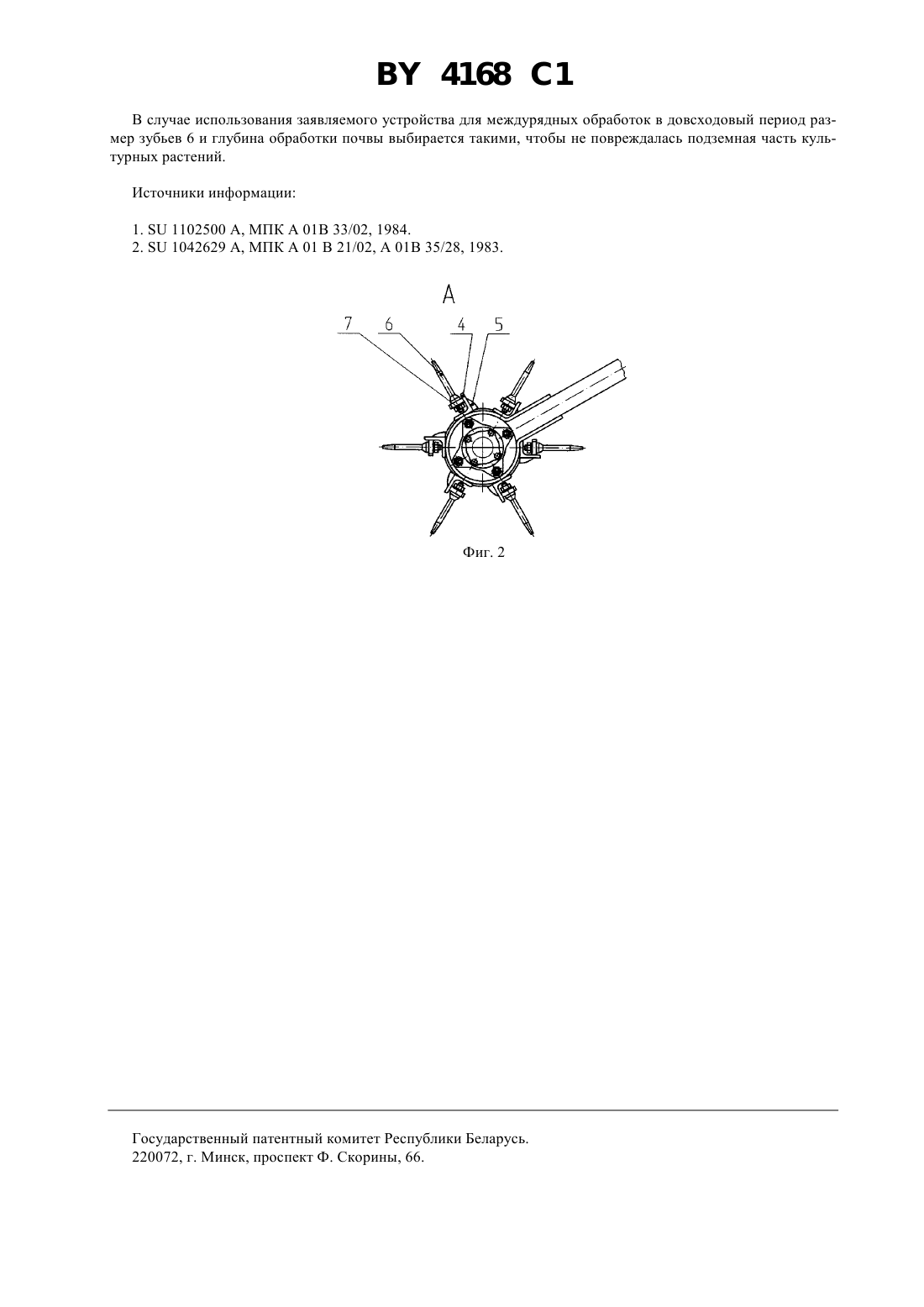

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ПОДГОТОВКИ СЕМЕННОГО ЛОЖА И МЕЖДУРЯДНЫХ ОБРАБОТОК(57) 1. Устройство для подготовки семенного ложа и междурядных обработок, содержащее ребристый барабан с горизонтальной осью вращения и установленные на его ребрах сепарирующие элементы в виде зубьев,отличающееся тем, что по меньшей мере часть рабочей поверхности ребер выполнена дугообразной формы, причем выпуклость обращена к обрабатываемой поверхности почвы, а сепарирующие элементы установлены у окончания рабочей поверхности ребер по ходу вращения барабана. 2. Устройство по п. 1, отличающееся тем, что сепарирующие элементы присоединены к ребру барабана с помощью резьбового или иного легкосъемного соединения. 4168 1 Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим устройствам, служащим для поверхностной обработки почвы в предпосевной и довсходовый периоды выращивания сельскохозяйственных культур, в том числе и картофеля. Известно почвообрабатывающее орудие 1, включающее установленный на горизонтальной оси фрезерный барабан с закрепленными на нем ножами, на каждом из которых установлен дополнительный рабочий элемент, при этом режущая кромка каждого ножа имеет дугообразную режущую форму, причем каждый дополнительный рабочий элемент имеет форму поверхности, образованной сечением поверхности вращением части сегмента окружности относительно вертикальной оси, проходящей через режущую кромку ножа,плоскостью ножа и нормальной ее вертикальной плоскостью, проходящей через ось вращения сегмента, дугообразная часть которого расположена на режущей кромке ножа. Недостатком данного приспособления является его низкая ремонтопригодность из-за невозможности быстрой замены рыхлящих элементов, а также высокая степень разрушения структуры почвы в результате применения активного привода фрезерного барабана. Известно также ротационное почвообрабатывающее орудие 2, включающее горизонтальный барабан,выполненный из дисков, которые соединены между собой стержнями с рыхлящими зубьями, при этом зубья предыдущего стержня по отношению к зубьям последующего расположены в шахматном порядке, кроме этого на каждом из стержней установлены дополнительные зубья, каждый из которых расположен между двумя основными с угловым смещением относительно них. Недостатком данного устройства является сложность конструкции и невозможность замены рыхлящих элементов после их износа или поломки. Задачей изобретения является улучшение качества обработки почвы и увеличение ремонтопригодности устройства. Поставленная задача достигается тем, что в устройстве для подготовки семенного ложа и междурядных обработок, содержащем ребристый барабан с горизонтальной осью вращения и установленные на его ребрах сепарирующие элементы в виде зубьев, по меньшей мере часть рабочей поверхности ребер выполнена дугообразной формы, причем выпуклость обращена к обрабатываемой поверхности почвы, а сепарирующие элементы установлены у окончания рабочей поверхности ребер по ходу вращения барабана. Кроме того, для улучшения ремонтопригодности сепарирующие элементы присоединены к ребру барабана с помощью резьбового или иного легкосъемного соединения. На фиг. 1 изображено устройство для подготовки семенного ложа и междурядных обработок, вид сверху на фиг. 2 - то же, вид А на фиг. 1. Устройство для подготовки семенного ложа и междурядных обработок состоит из барабана 1 с горизонтальной осью вращения, представляющего собой установленный с возможностью вращения вал 2 с закрепленными на нем дисковыми ребрами жесткости 3, на окончаниях которых закреплены ребра 4, рабочая поверхность которых (вся или ее часть) выполнена дугообразной формы с выпуклостями 5, обращенными к обрабатываемой поверхности почвы. У окончания рабочей поверхности ребер 4 по ходу вращения барабана 1 установлены сепарирующие элементы 6 в виде зубьев. Зубья 6 крепятся к ребру 4 с помощью резьбового или иного легкосъемного соединения 7. Ребра 4 могут устанавливаться параллельно оси вращения барабана 1 или винтообразно с правым или левым направлением винта, а также иным способом. Вместо вала 2 в торцах барабана 1 могут выполняться цапфы, ось вращения которых совпадает с осью вращения барабана 1. Для улучшения дробления почвы сепарирующие элементы 6 на расположенных рядом ребрах 4 установлены в шахматном порядке. Барабан 1 с помощью тяг 8 крепится к раме 9, которая, в свою очередь, соединена с энергетическим средством. Дугообразность рабочей поверхности ребра 4 может достигаться штамповкой последнего из листовой заготовки. Образование выпуклостей 5 может быть достигнуто также путем жесткого крепления дугообразных кронштейнов. Для улучшения качества раздавливания комков и сепарации почвы зубья 6 устанавливаются у окончания рабочей поверхности ребра 4. Устройство работает следующим образом. При поступательном перемещении энергетического средства зубья 6 и выпуклости 5 рабочей поверхности ребер 4 контактируют с почвой. При этом выпуклости 5 раздавливают комки почвы, измельчая их, а зубья 6, входя в почву, продолжают процесс измельчения комков, тем самым сепарируя почву. В процессе сепарации происходит выравнивание поверхности почвы и вычесывание из последней сорняков. Этим обеспечивается качественная подготовка семенного ложа для сельскохозяйственных культур, в частности для картофеля. При междурядных обработках в довсходовый период заявляемое устройство также качественно измельчает комки почвы и сепарирует последнюю. В процессе сепарации достигается хорошая аэрация почвы и оптимальная ее структура. 4168 1 В случае использования заявляемого устройства для междурядных обработок в довсходовый период размер зубьев 6 и глубина обработки почвы выбирается такими, чтобы не повреждалась подземная часть культурных растений. Источники информации 1.1102500 А, МПК А 01 В 33/02, 1984. 2.1042629 , МПК 01 В 21/02, А 01 В 35/28, 1983. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
