Поворотный расходомер

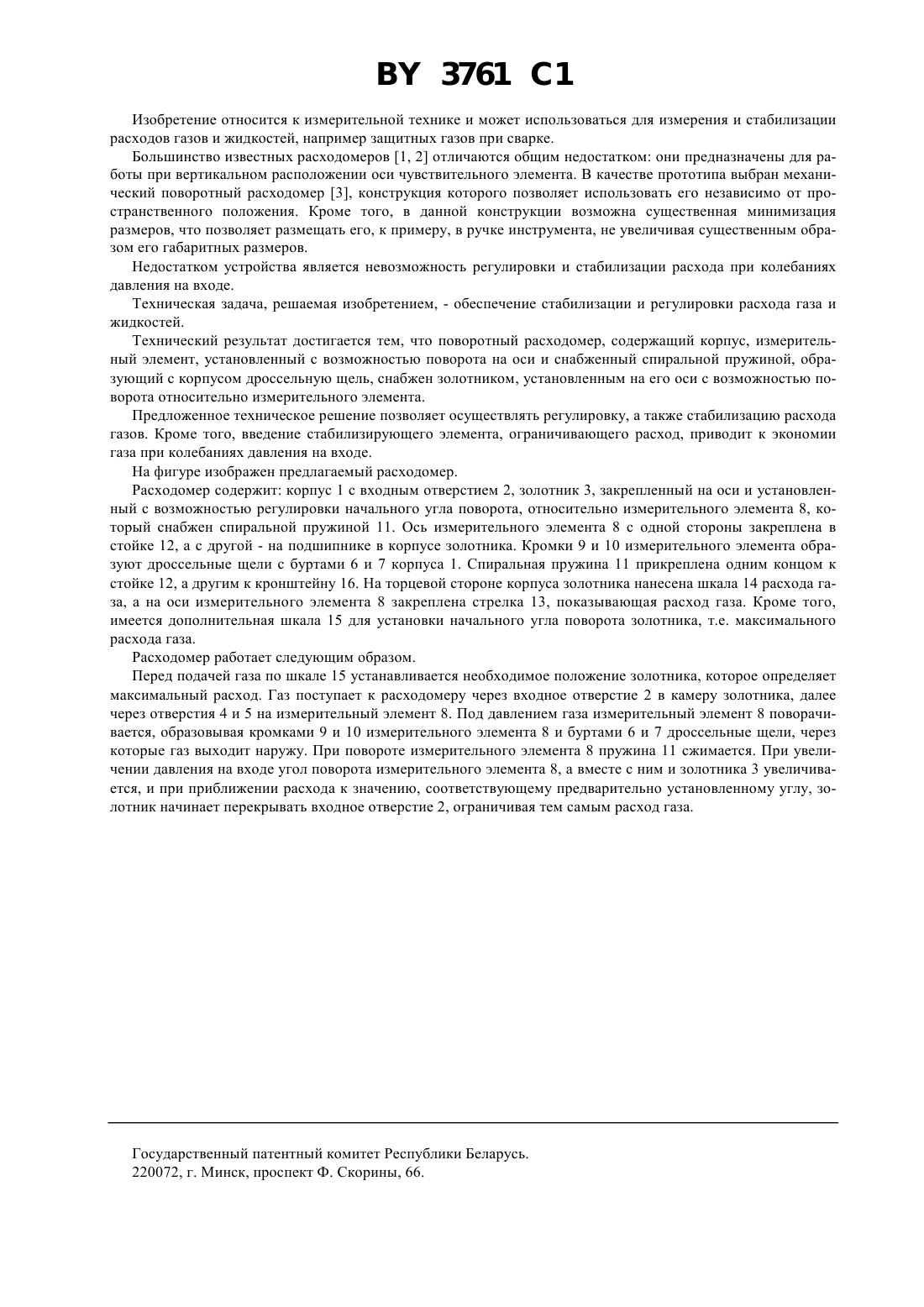

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Поворотный расходомер, содержащий корпус, измерительный элемент, установленный с возможностью поворота на оси и снабженный спиральной пружиной, образующий с корпусом дроссельную щель, отличающийся тем, что расходомер снабжен золотником, установленным на его оси с возможностью поворота относительно измерительного элемента. 3761 1 Изобретение относится к измерительной технике и может использоваться для измерения и стабилизации расходов газов и жидкостей, например защитных газов при сварке. Большинство известных расходомеров 1, 2 отличаются общим недостатком они предназначены для работы при вертикальном расположении оси чувствительного элемента. В качестве прототипа выбран механический поворотный расходомер 3, конструкция которого позволяет использовать его независимо от пространственного положения. Кроме того, в данной конструкции возможна существенная минимизация размеров, что позволяет размещать его, к примеру, в ручке инструмента, не увеличивая существенным образом его габаритных размеров. Недостатком устройства является невозможность регулировки и стабилизации расхода при колебаниях давления на входе. Техническая задача, решаемая изобретением, - обеспечение стабилизации и регулировки расхода газа и жидкостей. Технический результат достигается тем, что поворотный расходомер, содержащий корпус, измерительный элемент, установленный с возможностью поворота на оси и снабженный спиральной пружиной, образующий с корпусом дроссельную щель, снабжен золотником, установленным на его оси с возможностью поворота относительно измерительного элемента. Предложенное техническое решение позволяет осуществлять регулировку, а также стабилизацию расхода газов. Кроме того, введение стабилизирующего элемента, ограничивающего расход, приводит к экономии газа при колебаниях давления на входе. На фигуре изображен предлагаемый расходомер. Расходомер содержит корпус 1 с входным отверстием 2, золотник 3, закрепленный на оси и установленный с возможностью регулировки начального угла поворота, относительно измерительного элемента 8, который снабжен спиральной пружиной 11. Ось измерительного элемента 8 с одной стороны закреплена в стойке 12, а с другой - на подшипнике в корпусе золотника. Кромки 9 и 10 измерительного элемента образуют дроссельные щели с буртами 6 и 7 корпуса 1. Спиральная пружина 11 прикреплена одним концом к стойке 12, а другим к кронштейну 16. На торцевой стороне корпуса золотника нанесена шкала 14 расхода газа, а на оси измерительного элемента 8 закреплена стрелка 13, показывающая расход газа. Кроме того,имеется дополнительная шкала 15 для установки начального угла поворота золотника, т.е. максимального расхода газа. Расходомер работает следующим образом. Перед подачей газа по шкале 15 устанавливается необходимое положение золотника, которое определяет максимальный расход. Газ поступает к расходомеру через входное отверстие 2 в камеру золотника, далее через отверстия 4 и 5 на измерительный элемент 8. Под давлением газа измерительный элемент 8 поворачивается, образовывая кромками 9 и 10 измерительного элемента 8 и буртами 6 и 7 дроссельные щели, через которые газ выходит наружу. При повороте измерительного элемента 8 пружина 11 сжимается. При увеличении давления на входе угол поворота измерительного элемента 8, а вместе с ним и золотника 3 увеличивается, и при приближении расхода к значению, соответствующему предварительно установленному углу, золотник начинает перекрывать входное отверстие 2, ограничивая тем самым расход газа. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
