Состав для укрепления земляных откосов гидромелиоративных сооружений

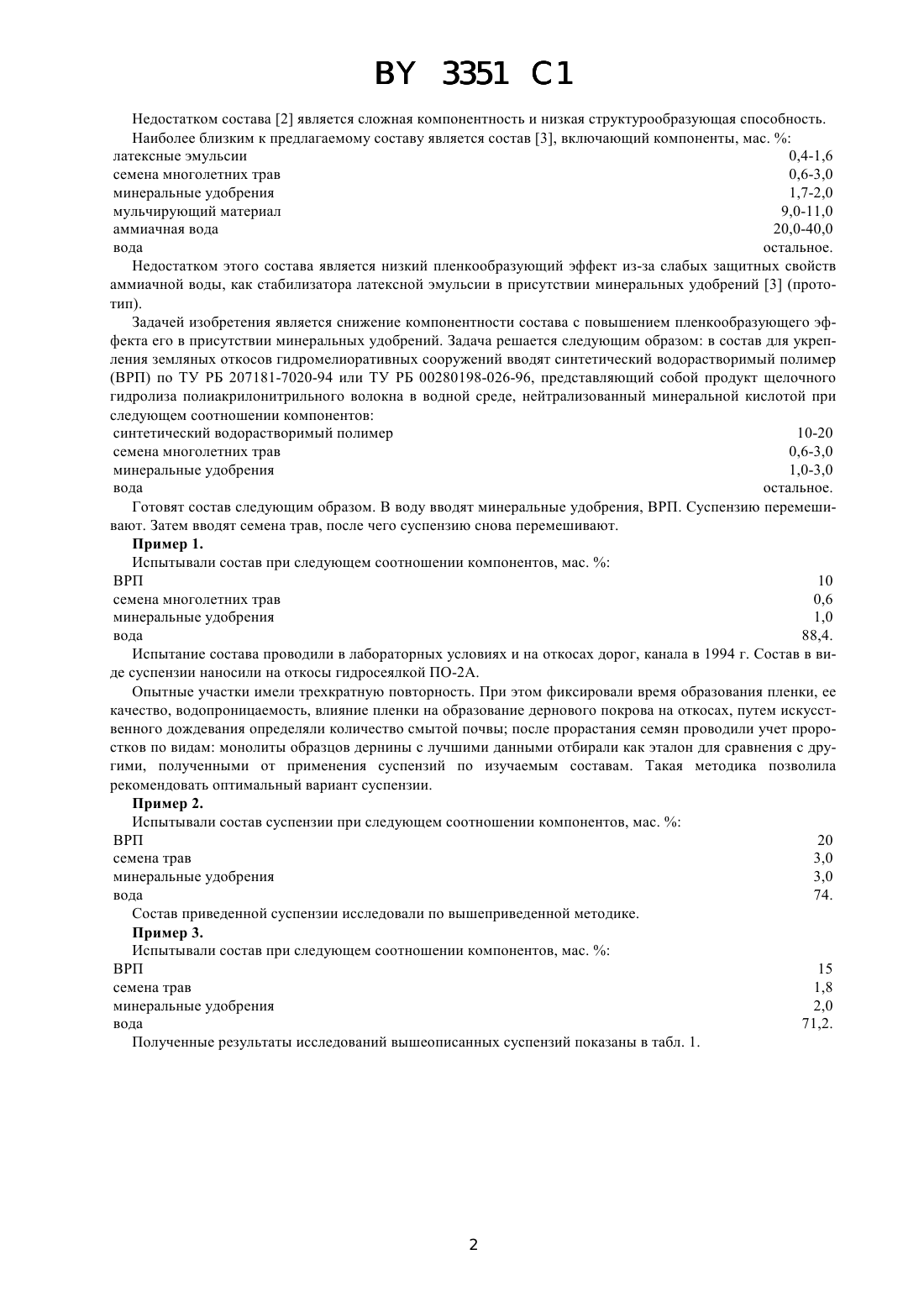

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СОСТАВ ДЛЯ УКРЕПЛЕНИЯ ЗЕМЛЯНЫХ ОТКОСОВ ГИДРОМЕЛИОРАТИВНЫХ СООРУЖЕНИЙ(73) Патентообладатель Белорусский научноисследовательский институт мелиорации и луговодства(57) Состав для укрепления земляных откосов гидромелиоративных сооружений, включающий воду, пленкоструктурообразователь, семена многолетних трав и минеральные удобрения, отличающийся тем, что в качестве пленко-структурообразователя содержит синтетический водорастворимый полимер - продукт щелочного гидролиза полиакрилонитрильного волокна в водной среде, нейтрализованный минеральной кислотой,при следующем соотношении компонентов, мас,синтетический водорастворимый полимер 10-20 семена трав 0,6-3,0 минеральные удобрения 1,0-3,0 вода остальное. Изобретение относится к гидромелиоративному, дорожному строительству и может быть использовано в сельском хозяйстве для борьбы с водной и ветровой эрозией, а также для залужения откосов инженерных сооружений гидропосевом трав. Известен состав 1 для укрепления земляного откоса, включающий, ма.семена многолетних трав 0,1-0,2 минеральные удобрения 1,7-2,0 древесные опилки 4,0-6,0 латекс 1,0-1,5 мездровый клей 0,2-0,3 вода остальное. Недостатком состава 1 является низкий пленко-структурообразующий эффект из-за слабых защитных свойств добавок мездрового клея. Известен состав 2 (аналог), включающий, мас.семена многолетних трав 0,1-0,3 минеральные удобрения 0,4-0,9 натриевую соль карбоксиатилцеллюлозы ( КМЦ) 1,4-1,8 полиакриламид 0,2-0,4 воду 0,3-0,5 чернозем остальное. 3351 1 Недостатком состава 2 является сложная компонентность и низкая структурообразующая способность. Наиболее близким к предлагаемому составу является состав 3, включающий компоненты, мас.латексные эмульсии 0,4-1,6 семена многолетних трав 0,6-3,0 минеральные удобрения 1,7-2,0 мульчирующий материал 9,0-11,0 аммиачная вода 20,0-40,0 вода остальное. Недостатком этого состава является низкий пленкообразующий эффект из-за слабых защитных свойств аммиачной воды, как стабилизатора латексной эмульсии в присутствии минеральных удобрений 3 (прототип). Задачей изобретения является снижение компонентности состава с повышением пленкообразующего эффекта его в присутствии минеральных удобрений. Задача решается следующим образом в состав для укрепления земляных откосов гидромелиоративных сооружений вводят синтетический водорастворимый полимер(ВРП) по ТУ РБ 207181-7020-94 или ТУ РБ 00280198-026-96, представляющий собой продукт щелочного гидролиза полиакрилонитрильного волокна в водной среде, нейтрализованный минеральной кислотой при следующем соотношении компонентов синтетический водорастворимый полимер 10-20 семена многолетних трав 0,6-3,0 минеральные удобрения 1,0-3,0 вода остальное. Готовят состав следующим образом. В воду вводят минеральные удобрения, ВРП. Суспензию перемешивают. Затем вводят семена трав, после чего суспензию снова перемешивают. Пример 1. Испытывали состав при следующем соотношении компонентов, мас.ВРП 10 семена многолетних трав 0,6 минеральные удобрения 1,0 вода 88,4. Испытание состава проводили в лабораторных условиях и на откосах дорог, канала в 1994 г. Состав в виде суспензии наносили на откосы гидросеялкой ПО-2 А. Опытные участки имели трехкратную повторность. При этом фиксировали время образования пленки, ее качество, водопроницаемость, влияние пленки на образование дернового покрова на откосах, путем искусственного дождевания определяли количество смытой почвы после прорастания семян проводили учет проростков по видам монолиты образцов дернины с лучшими данными отбирали как эталон для сравнения с другими, полученными от применения суспензий по изучаемым составам. Такая методика позволила рекомендовать оптимальный вариант суспензии. Пример 2. Испытывали состав суспензии при следующем соотношении компонентов, мас.ВРП 20 семена трав 3,0 минеральные удобрения 3,0 вода 74. Состав приведенной суспензии исследовали по вышеприведенной методике. Пример 3. Испытывали состав при следующем соотношении компонентов, мас.ВРП 15 семена трав 1,8 минеральные удобрения 2,0 вода 71,2. Полученные результаты исследований вышеописанных суспензий показаны в табл. 1. 3351 1 Таблица 1 Вынос субстрата (г. сухой почвы) при дождевании с интенсивностью 4,17 Связующее вещество с концентрацией Контроль ВРП (10 ) ВРП (20 ) ВРП (15 ) Латекс (1,6 ) Из табл. 1 следует, что наиболее эффективная суспензия с добавлением ВРП в пределах 1020 от массы воды в цистерне гидросеялки. При этом количестве ВРП смыв почвы наименьший и расход полимера наименьший. Химический анализ показал, что ВРП служит питательной средой для растений и пленкоструктурообразователем. Влияние суспензий на развитие растений показано в табл. 2. Из табл. 2 следует, что предлагаемая суспензия на основе ВРП благоприятно действует на развитие растений. Таблица 2 Качество проростков в условиях июля-августа 1994 года (на площадке 20 х 20 см 2) Связующее вещество с концентрацией Минеральный грунт Песок Суглинок райграс райграс овсянирайграс овсяовсянитимотимотимопастбищпастбищ- ца лугопаст-бищ- ница луца лугофеевка феевка феевка ный ный вая ный говая вая Таким образом, достигаемый эффект заключается в том, что применение нового состава повышает пленко-структурообразующий эффект почвы и снижает компонентность состава. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
