Способ укрепления откосов земляных сооружений и устройство для его осуществления

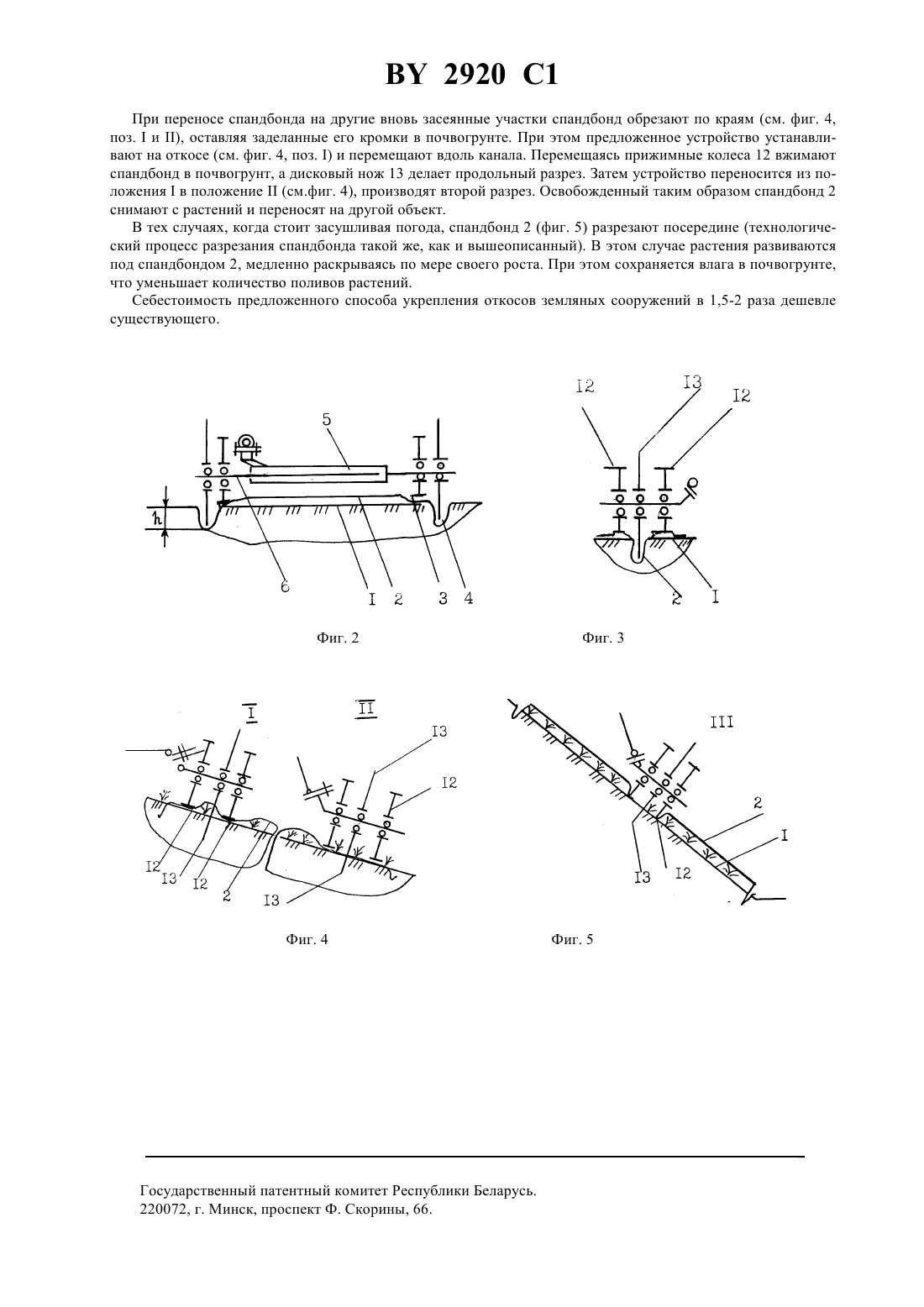

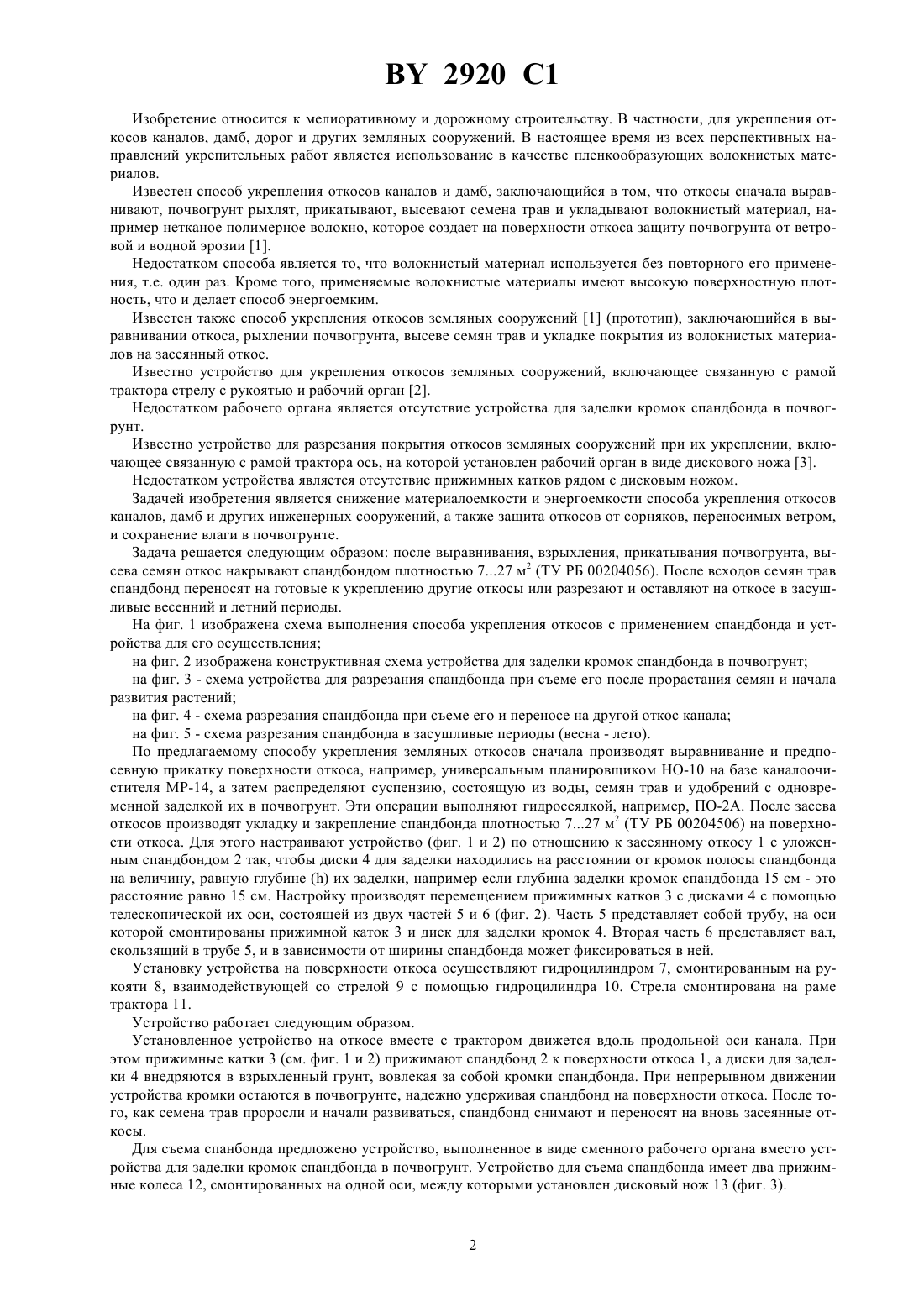

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СПОСОБ УКРЕПЛЕНИЯ ОТКОСОВ ЗЕМЛЯНЫХ СООРУЖЕНИЙ И УСТРОЙСТВА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(73) Патентообладатель Белорусский научноисследовательский институт мелиорации и луговодства(57) 1. Способ укрепления откосов земляных сооружений, включающий выравнивание откоса и рыхление почвогрунта, высев семян и укладку покрытия из волокнистого материала на засеянный откос, отличающийся тем, что в качестве волокнистого материала используют спандбонд с поверхностной плотностью 7-27 г/м 2, причем покрытие после появления всходов семян трав переносят на другие вновь засеянные откосы или разрезают и оставляют на откосе в засушливые весенний и летний периоды. 2. Устройство для укрепления откосов земляных сооружений, включающее связанную с рамой трактора стрелу с рукоятью и рабочий орган, отличающееся тем, что рабочий орган выполнен в виде телескопической оси, на концах которой установлены прижимные катки и диски для заделки в почвогрунт кромок покрытия, причем диаметр дисков больше диаметра катков на удвоенную глубину заделки кромок покрытия в почвогрунт. 3. Устройство для разрезания покрытия откосов земляных сооружений при их укреплении, включающее связанную с рамой трактора ось, на которой установлен рабочий орган в виде дискового ножа, отличающееся тем, что рабочий орган снабжен двумя прижимными колесами, расположенными на упомянутой оси по разные стороны от дискового ножа.(56) 1. Патент РФ 2042768, МПК Е 02 В 17/20, 1995 (прототип). 2. Мелиоративные машины /Б.А. Васильев и др. - М. Колос, 1980. - С. 120-121 (прототип). 3. Справочник по регулировкам мелиоративных машин/ В.А. Скотников и др. - Мн. Ураджай, 1983. - С. 37 (прототип). 2920 1 Изобретение относится к мелиоративному и дорожному строительству. В частности, для укрепления откосов каналов, дамб, дорог и других земляных сооружений. В настоящее время из всех перспективных направлений укрепительных работ является использование в качестве пленкообразующих волокнистых материалов. Известен способ укрепления откосов каналов и дамб, заключающийся в том, что откосы сначала выравнивают, почвогрунт рыхлят, прикатывают, высевают семена трав и укладывают волокнистый материал, например нетканое полимерное волокно, которое создает на поверхности откоса защиту почвогрунта от ветровой и водной эрозии 1. Недостатком способа является то, что волокнистый материал используется без повторного его применения, т.е. один раз. Кроме того, применяемые волокнистые материалы имеют высокую поверхностную плотность, что и делает способ энергоемким. Известен также способ укрепления откосов земляных сооружений 1 (прототип), заключающийся в выравнивании откоса, рыхлении почвогрунта, высеве семян трав и укладке покрытия из волокнистых материалов на засеянный откос. Известно устройство для укрепления откосов земляных сооружений, включающее связанную с рамой трактора стрелу с рукоятью и рабочий орган 2. Недостатком рабочего органа является отсутствие устройства для заделки кромок спандбонда в почвогрунт. Известно устройство для разрезания покрытия откосов земляных сооружений при их укреплении, включающее связанную с рамой трактора ось, на которой установлен рабочий орган в виде дискового ножа 3. Недостатком устройства является отсутствие прижимных катков рядом с дисковым ножом. Задачей изобретения является снижение материалоемкости и энергоемкости способа укрепления откосов каналов, дамб и других инженерных сооружений, а также защита откосов от сорняков, переносимых ветром,и сохранение влаги в почвогрунте. Задача решается следующим образом после выравнивания, взрыхления, прикатывания почвогрунта, высева семян откос накрывают спандбондом плотностью 727 м 2 (ТУ РБ 00204056). После всходов семян трав спандбонд переносят на готовые к укреплению другие откосы или разрезают и оставляют на откосе в засушливые весенний и летний периоды. На фиг. 1 изображена схема выполнения способа укрепления откосов с применением спандбонда и устройства для его осуществления на фиг. 2 изображена конструктивная схема устройства для заделки кромок спандбонда в почвогрунт на фиг. 3 - схема устройства для разрезания спандбонда при съеме его после прорастания семян и начала развития растений на фиг. 4 - схема разрезания спандбонда при съеме его и переносе на другой откос канала на фиг. 5 - схема разрезания спандбонда в засушливые периоды (весна - лето). По предлагаемому способу укрепления земляных откосов сначала производят выравнивание и предпосевную прикатку поверхности откоса, например, универсальным планировщиком НО-10 на базе каналоочистителя МР-14, а затем распределяют суспензию, состоящую из воды, семян трав и удобрений с одновременной заделкой их в почвогрунт. Эти операции выполняют гидросеялкой, например, ПО-2 А. После засева откосов производят укладку и закрепление спандбонда плотностью 727 м 2 (ТУ РБ 00204506) на поверхности откоса. Для этого настраивают устройство (фиг. 1 и 2) по отношению к засеянному откосу 1 с уложенным спандбондом 2 так, чтобы диски 4 для заделки находились на расстоянии от кромок полосы спандбонда на величину, равную глубинеих заделки, например если глубина заделки кромок спандбонда 15 см - это расстояние равно 15 см. Настройку производят перемещением прижимных катков 3 с дисками 4 с помощью телескопической их оси, состоящей из двух частей 5 и 6 (фиг. 2). Часть 5 представляет собой трубу, на оси которой смонтированы прижимной каток 3 и диск для заделки кромок 4. Вторая часть 6 представляет вал,скользящий в трубе 5, и в зависимости от ширины спандбонда может фиксироваться в ней. Установку устройства на поверхности откоса осуществляют гидроцилиндром 7, смонтированным на рукояти 8, взаимодействующей со стрелой 9 с помощью гидроцилиндра 10. Стрела смонтирована на раме трактора 11. Устройство работает следующим образом. Установленное устройство на откосе вместе с трактором движется вдоль продольной оси канала. При этом прижимные катки 3 (см. фиг. 1 и 2) прижимают спандбонд 2 к поверхности откоса 1, а диски для заделки 4 внедряются в взрыхленный грунт, вовлекая за собой кромки спандбонда. При непрерывном движении устройства кромки остаются в почвогрунте, надежно удерживая спандбонд на поверхности откоса. После того, как семена трав проросли и начали развиваться, спандбонд снимают и переносят на вновь засеянные откосы. Для съема спанбонда предложено устройство, выполненное в виде сменного рабочего органа вместо устройства для заделки кромок спандбонда в почвогрунт. Устройство для съема спандбонда имеет два прижимные колеса 12, смонтированных на одной оси, между которыми установлен дисковый нож 13 (фиг. 3). 2920 1 При переносе спандбонда на другие вновь засеянные участки спандбонд обрезают по краям (см. фиг. 4,поз.и ), оставляя заделанные его кромки в почвогрунте. При этом предложенное устройство устанавливают на откосе (см. фиг. 4, поз. ) и перемещают вдоль канала. Перемещаясь прижимные колеса 12 вжимают спандбонд в почвогрунт, а дисковый нож 13 делает продольный разрез. Затем устройство переносится из положенияв положение(см.фиг. 4), производят второй разрез. Освобожденный таким образом спандбонд 2 снимают с растений и переносят на другой объект. В тех случаях, когда стоит засушливая погода, спандбонд 2 (фиг. 5) разрезают посередине (технологический процесс разрезания спандбонда такой же, как и вышеописанный). В этом случае растения развиваются под спандбондом 2, медленно раскрываясь по мере своего роста. При этом сохраняется влага в почвогрунте,что уменьшает количество поливов растений. Себестоимость предложенного способа укрепления откосов земляных сооружений в 1,5-2 раза дешевле существующего. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
