Обогреватель Северянина

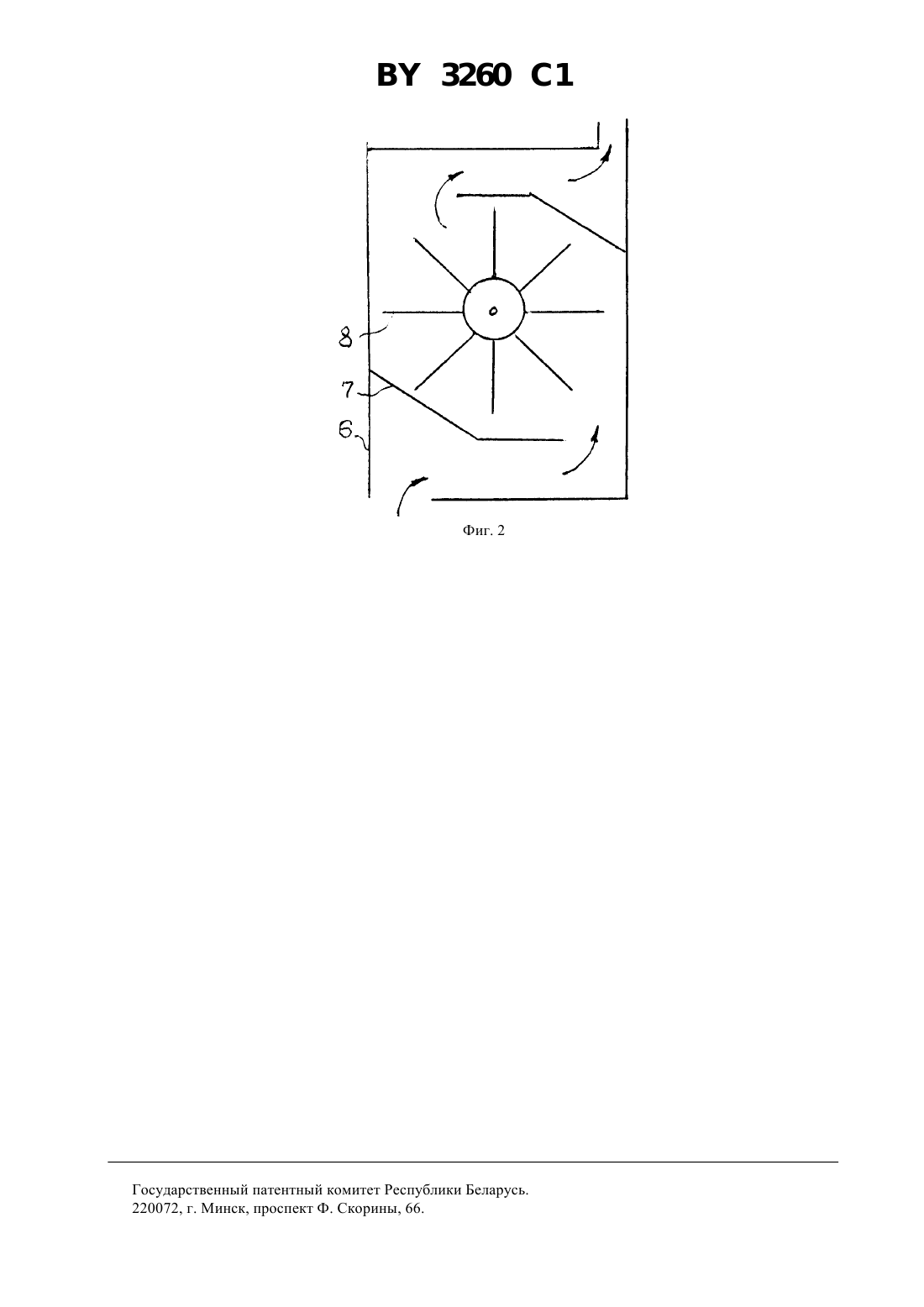

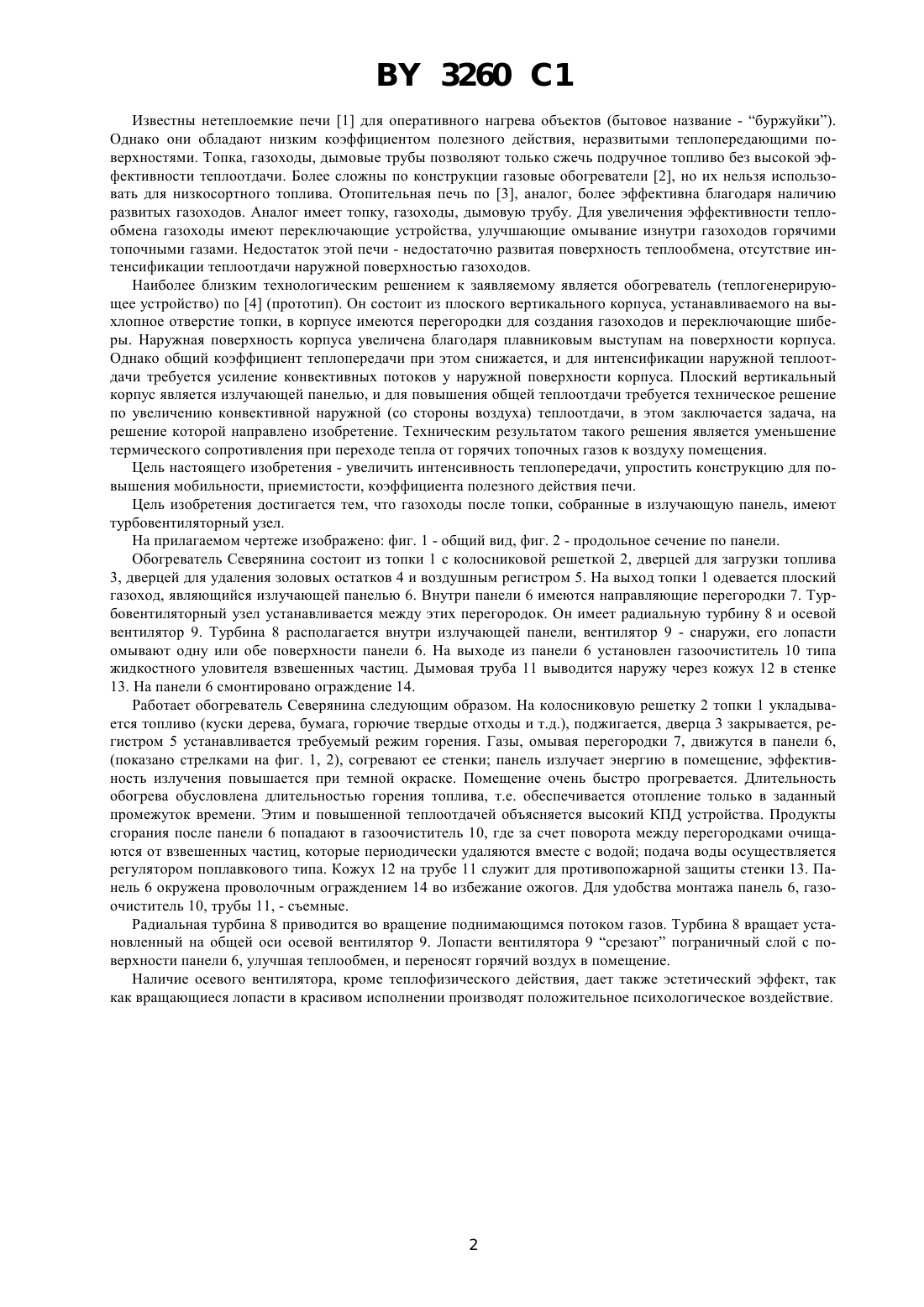

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Брестский политехнический институт(73) Патентообладатель Брестский политехнический институт(57) Обогреватель, содержащий топку и газоходы, выполненные в виде плоской излучающей панели, отличающийся тем, что он содержит газовую турбину, расположенную внутри плоской излучающей панели, и осевой вентилятор, снаружи плоской излучающей панели, при этом газовая турбина и осевой вентилятор расположены на одной оси и связаны между собой. Фиг. 1 Изобретение относится к коммунально-бытовой технике, к теплоэнергетическим установкам малой мощности и может быть использовано для быстрого пикового нагрева различных помещений типа дачных домиков, коттеджей, гаражей, складов, мастерских, столовых, вокзалов и т.п. 3260 1 Известны нетеплоемкие печи 1 для оперативного нагрева объектов (бытовое название - буржуйки). Однако они обладают низким коэффициентом полезного действия, неразвитыми теплопередающими поверхностями. Топка, газоходы, дымовые трубы позволяют только сжечь подручное топливо без высокой эффективности теплоотдачи. Более сложны по конструкции газовые обогреватели 2, но их нельзя использовать для низкосортного топлива. Отопительная печь по 3, аналог, более эффективна благодаря наличию развитых газоходов. Аналог имеет топку, газоходы, дымовую трубу. Для увеличения эффективности теплообмена газоходы имеют переключающие устройства, улучшающие омывание изнутри газоходов горячими топочными газами. Недостаток этой печи - недостаточно развитая поверхность теплообмена, отсутствие интенсификации теплоотдачи наружной поверхностью газоходов. Наиболее близким технологическим решением к заявляемому является обогреватель (теплогенерирующее устройство) по 4 (прототип). Он состоит из плоского вертикального корпуса, устанавливаемого на выхлопное отверстие топки, в корпусе имеются перегородки для создания газоходов и переключающие шиберы. Наружная поверхность корпуса увеличена благодаря плавниковым выступам на поверхности корпуса. Однако общий коэффициент теплопередачи при этом снижается, и для интенсификации наружной теплоотдачи требуется усиление конвективных потоков у наружной поверхности корпуса. Плоский вертикальный корпус является излучающей панелью, и для повышения общей теплоотдачи требуется техническое решение по увеличению конвективной наружной (со стороны воздуха) теплоотдачи, в этом заключается задача, на решение которой направлено изобретение. Техническим результатом такого решения является уменьшение термического сопротивления при переходе тепла от горячих топочных газов к воздуху помещения. Цель настоящего изобретения - увеличить интенсивность теплопередачи, упростить конструкцию для повышения мобильности, приемистости, коэффициента полезного действия печи. Цель изобретения достигается тем, что газоходы после топки, собранные в излучающую панель, имеют турбовентиляторный узел. На прилагаемом чертеже изображено фиг. 1 - общий вид, фиг. 2 - продольное сечение по панели. Обогреватель Северянина состоит из топки 1 с колосниковой решеткой 2, дверцей для загрузки топлива 3, дверцей для удаления золовых остатков 4 и воздушным регистром 5. На выход топки 1 одевается плоский газоход, являющийся излучающей панелью 6. Внутри панели 6 имеются направляющие перегородки 7. Турбовентиляторный узел устанавливается между этих перегородок. Он имеет радиальную турбину 8 и осевой вентилятор 9. Турбина 8 располагается внутри излучающей панели, вентилятор 9 - снаружи, его лопасти омывают одну или обе поверхности панели 6. На выходе из панели 6 установлен газоочиститель 10 типа жидкостного уловителя взвешенных частиц. Дымовая труба 11 выводится наружу через кожух 12 в стенке 13. На панели 6 смонтировано ограждение 14. Работает обогреватель Северянина следующим образом. На колосниковую решетку 2 топки 1 укладывается топливо (куски дерева, бумага, горючие твердые отходы и т.д.), поджигается, дверца 3 закрывается, регистром 5 устанавливается требуемый режим горения. Газы, омывая перегородки 7, движутся в панели 6,(показано стрелками на фиг. 1, 2), согревают ее стенки панель излучает энергию в помещение, эффективность излучения повышается при темной окраске. Помещение очень быстро прогревается. Длительность обогрева обусловлена длительностью горения топлива, т.е. обеспечивается отопление только в заданный промежуток времени. Этим и повышенной теплоотдачей объясняется высокий КПД устройства. Продукты сгорания после панели 6 попадают в газоочиститель 10, где за счет поворота между перегородками очищаются от взвешенных частиц, которые периодически удаляются вместе с водой подача воды осуществляется регулятором поплавкового типа. Кожух 12 на трубе 11 служит для противопожарной защиты стенки 13. Панель 6 окружена проволочным ограждением 14 во избежание ожогов. Для удобства монтажа панель 6, газоочиститель 10, трубы 11, - съемные. Радиальная турбина 8 приводится во вращение поднимающимся потоком газов. Турбина 8 вращает установленный на общей оси осевой вентилятор 9. Лопасти вентилятора 9 срезают пограничный слой с поверхности панели 6, улучшая теплообмен, и переносят горячий воздух в помещение. Наличие осевого вентилятора, кроме теплофизического действия, дает также эстетический эффект, так как вращающиеся лопасти в красивом исполнении производят положительное психологическое воздействие. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
