Листогибочный аппарат к машине для сварки банок

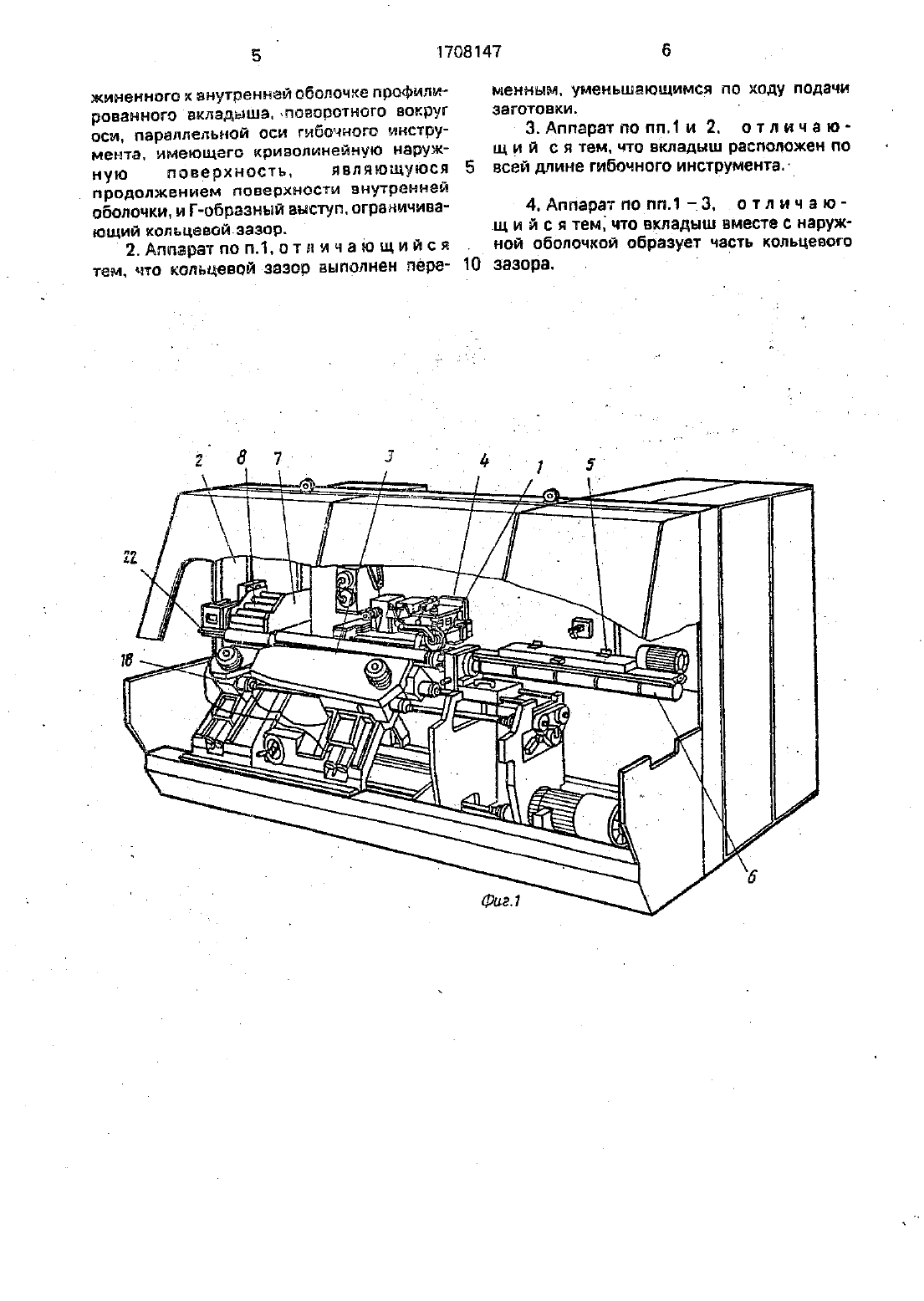

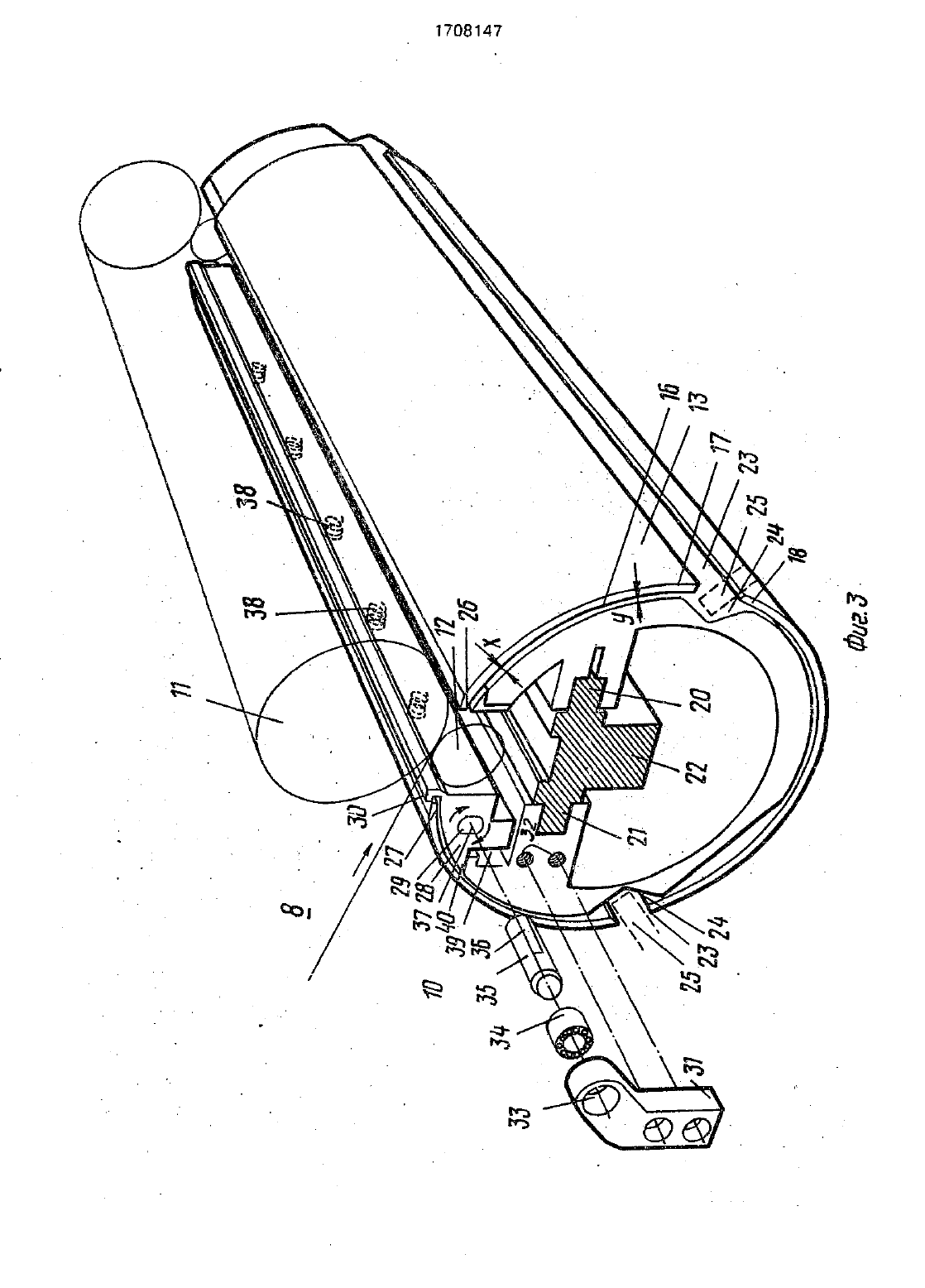

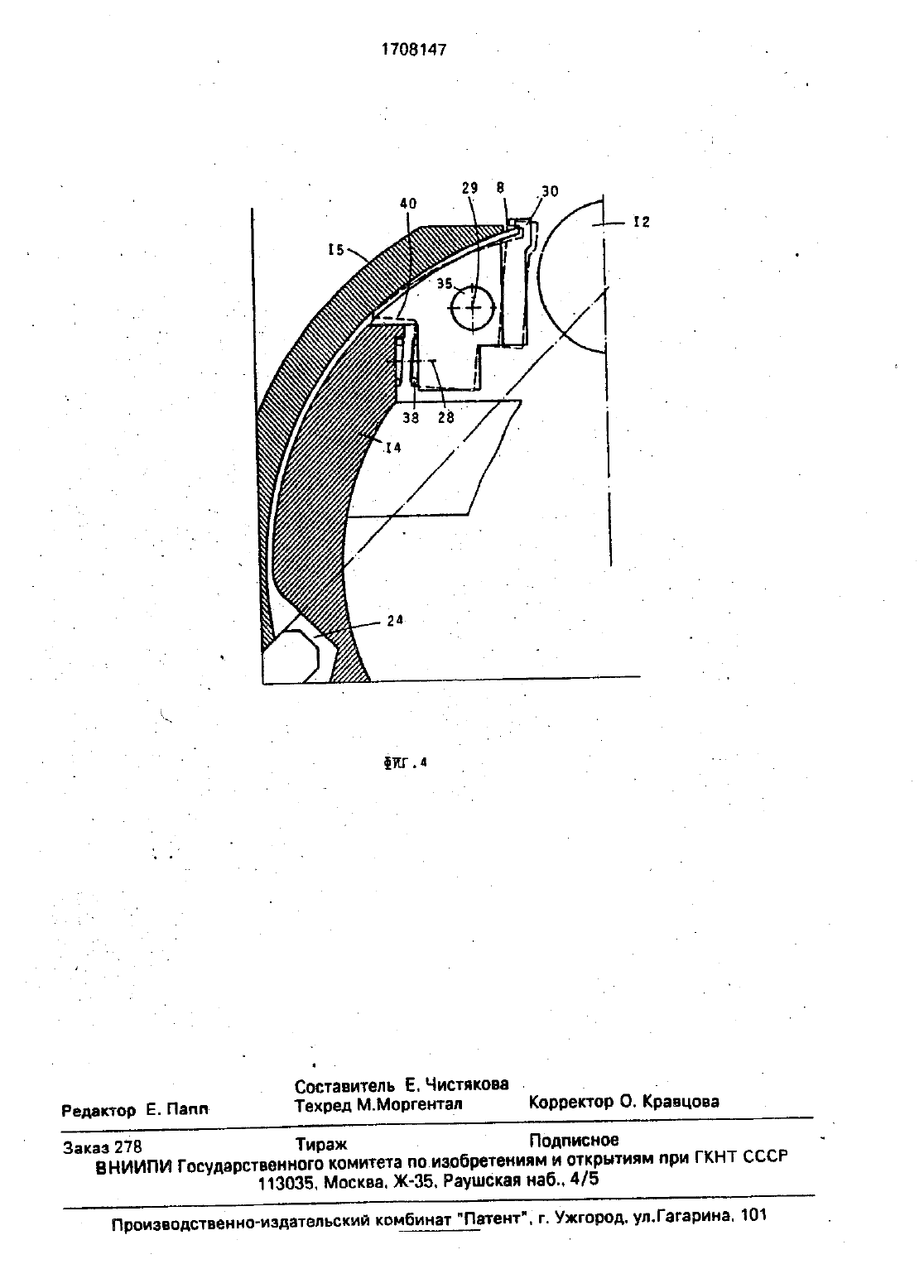

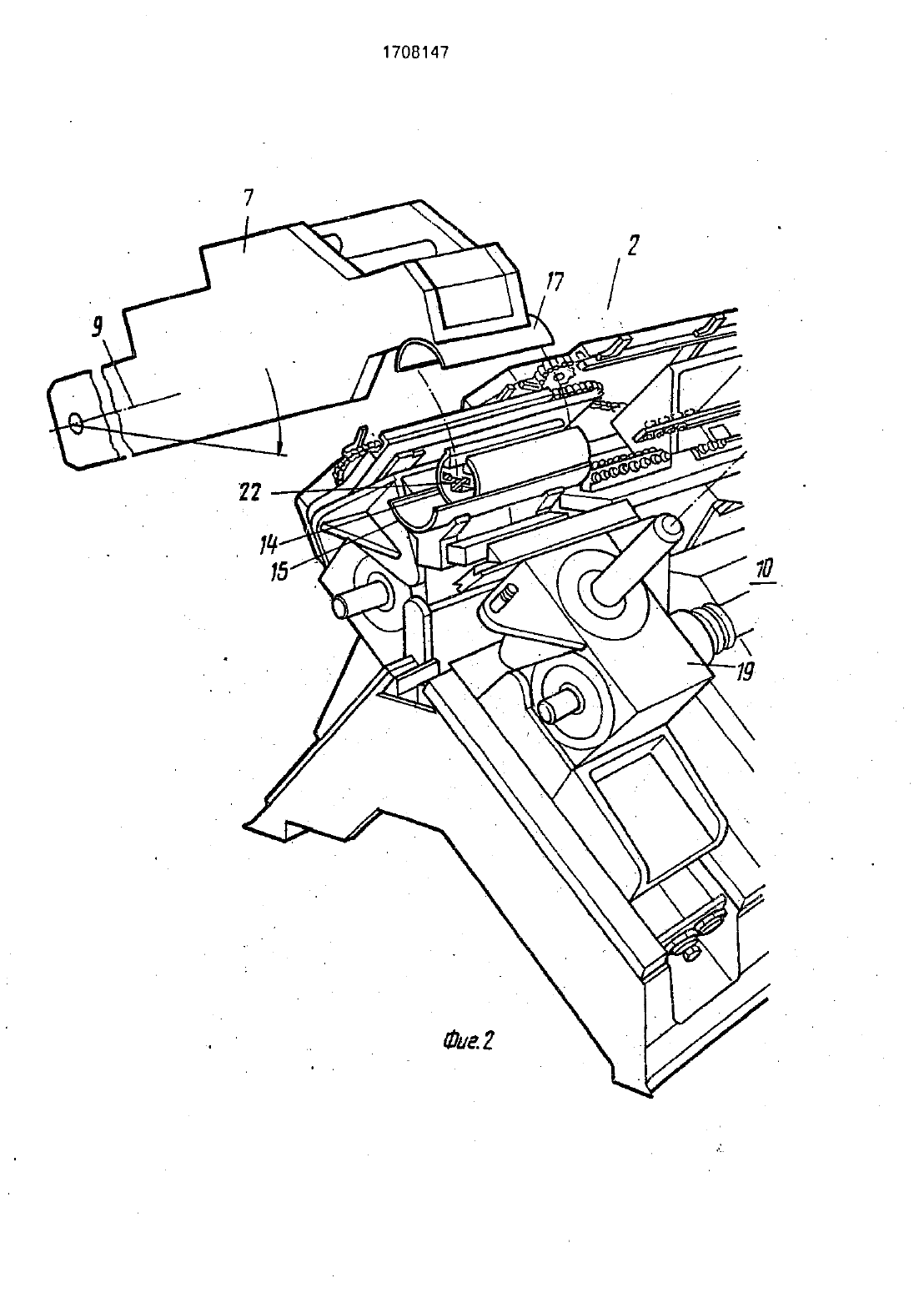

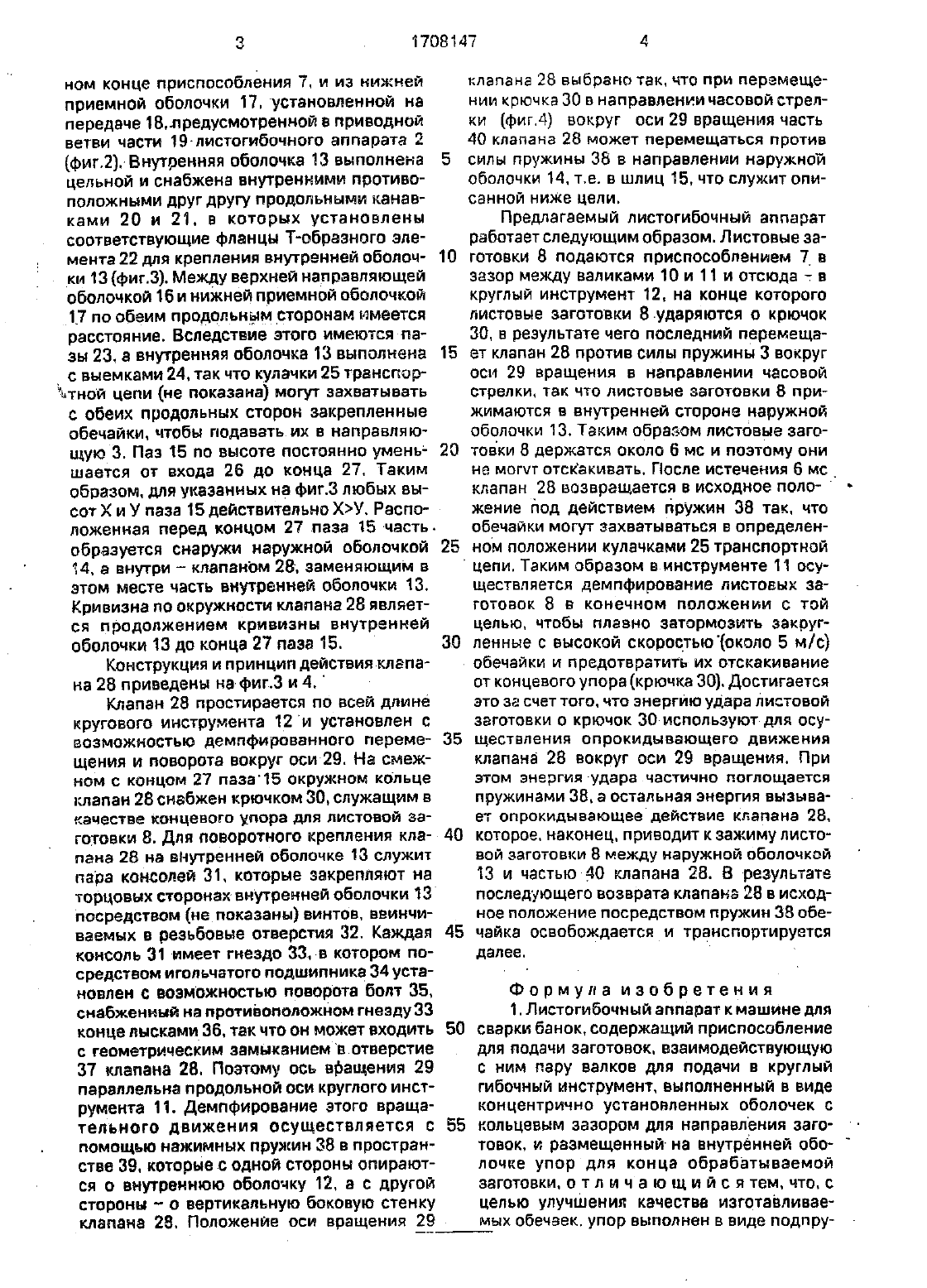

ном конце приспособления 7. и из нижней приемной оболочки 17. установленной на передаче 18.лредусмотренной в приводной ветви части Ю-пистогибочного аппарата 2(фит) Внутренняя оболочка 13 выполнена цельной и снабжена внутренними противоположными друг другу продольными канавками 20 и 21. в которых установлены соответствующие фланцы Т-образного элемента 22 для крепления внутренней оболочки 13 фиг.3). Между верхней направляющей оболочкой 16 и нижней приемной оболочкой17 по обеим продольным сторонам имеетсярасстояние. ВСЛЕДСТВИЕ ЭТОГО ИМЕЮТСЯ пазы 23, а внутренняя оболочка 13 выполненас выемками 24. так что кулачки 25 транспортной цепи (не показана) могут захватыватьс обеих продольных сторон закрепленные обечайки. чтобы подавать их в направляющую 3. Паз 15 по высоте постоянно уменьшается от входа 26 до конца 27. Таким образом. для указанных на фиг.3 любых высот Х и У паза 15 действительно ХУ. Распо ложенная перед концом 27 паза 15 часть.образуется снаружи наружной оболочкой 14. а внутри клапаном 28, заменяющим в этом месте часть внутренней оболочки 13. кривизна по окружности клапана 28 является продолжением кривизны внутренней оболочки 13 до конца 27 паза 15. 1Конструкция и принцип действия клапана 28 приведены на-фиг.3 и 4.Клапан 28 простирается по всей длине кругового инструмента 12 и установлен с возможностью демпфированного перемещения и поворота вокруг оси-29. На смежном с концом 27 паза 15 окружном кольце клапан 28 снабжен крючком 30. служащим в качестве КОНЦВВОГО упора ДЛЯ ЛИСТОВОЙ заготовки 8. Для поворотного крепления клапана 28 на внутренней оболочке 13 служит пара консолей 31. которые закрепляют наторцовых сторонах внутренней оболочки 132посредством (не показаны) винтов, ввинчиваемых в резьбовые отверстия 32. Каждая консоль 31 имеет гнездо 33. -в котором посредством игольчатого подшипника 34 установлен с возможностью поворота болт 35. снабженный на противоположном гнезду 33 конце лысками 36. так что он может входить с геометрическим замыканием в отверстие 37 клапана 28. Поэтому ось вращения 29 параллельна продольной оси круглого инструмента 11. демпфирование этого вращательного движения осуществляется С помощью нажимных пружин 38 в пространстве 39. которые с одной стороны опираются о внутреннюю оболочку 12. а с ДРУГОЙ стороны о вертикальную боковую стенкуклапана 28. Положение оси вращения 29 10клапане 28 выбрано так. что при перемещении крючка 30 в направлении часовой стре.лки (фигд) вокруг оси 29 вращения часть 40 клапане 28 может перемещаться против силы пружины 38 в направлении наружной оболочки 14. т.е. в шлиц 15, что служит описанной ниже цели.Предлагаемый листогибочный аппарат работает следующим образом. Листовые заготовки 8 подаются приспособлением 7 в зазор между валиками 10 и 11 и отсюда т в круглый инструмент 12. на конце которого листовые заготовки В-ударяются о крючок 30. в результате чего последний перемещает клапан 28 против силы пружины З вокруг оси 29 вращения в направлении часовой стрелки. так что листовые заготовки 8 прижимаются в внутренней стороне наружной оболочки 13. Таким образом листовые заготовки 8 держатся около 6 мс и поэтому они не могут отскакивать. После истечения 6 мсжение под действием пружин 38 так. что обечайки могут захватываться в определен ном положении кулачками 25 транспортнойцепи. Таким образом вмнструменте 11 осу ществляется демпфирование листовых заготовок 8 в конечном положении с той целью. чтобы плавно затормозить закругленные с высокой скоростью(около 5 м/с)от концевого упора (крючка 30). Достигается это за счет того. что энергию удара листовой заготовки о крючок ЗО-используют для осуществления опрокидывающего движения клапана 28 вокруг оси 29 вращения. При этом энергия удара частично поглощается пружинами 38. а остальная энергия вызывает Опрокидывающее действие клапана 28. которое. наконец, приводит к зажиму листовой заготовки 8 между наружной оболочкой 13 и частью 40 клапана 28. В результате последующего возврата клапана 28 в исходное положение посредством пружин 38 обечайка освобождается и транспортируется далее.1. листогибочный аппарат к машине для сварки банок. содержащий приспособление для подачи заготовок. взаимодействующую с ним пару валков для подачи в круглый гибочный инструмент. выполненный з виде концентрично установленных оболочек с кольцевым зазором для направления заготовок, и размещенный на внутренней оболочке упор для конца обрабатываемой заготовки. о т л и ч а ю щ и й с я тем. что. с целью улучшения качества изготавливаемых обечаек. упор выполнен з виде подпру 5 1708147 бжиненного к внутренней оболочке профилированного вкладыша. поворотного вокруг оси. параллельной оси гибочного инструмента. имеющего криволинейную наружную поверхность. являющуюся продолжением поверхности внутренней оболочки, и Г-обраэньзй выступ. ограничивающий кольцевой зазор. р 2.Аппарат попмотничающийся тем. что кольцевой зазор выполнен пере ЦЕННЫМ. уменьшающимся ПО ХОДУ подачи ЗЗГОТОВКИ.3.Аппаратпо пп.1 и 2. отличающ и й с я тем. что вкладыш расположен по всей длине гибочного инструментам.щ и й ся тем что вкладыш вместе с наруж. ной оболочкой образует чаоть кольцевого 10 зазора.
