Арматурный элемент

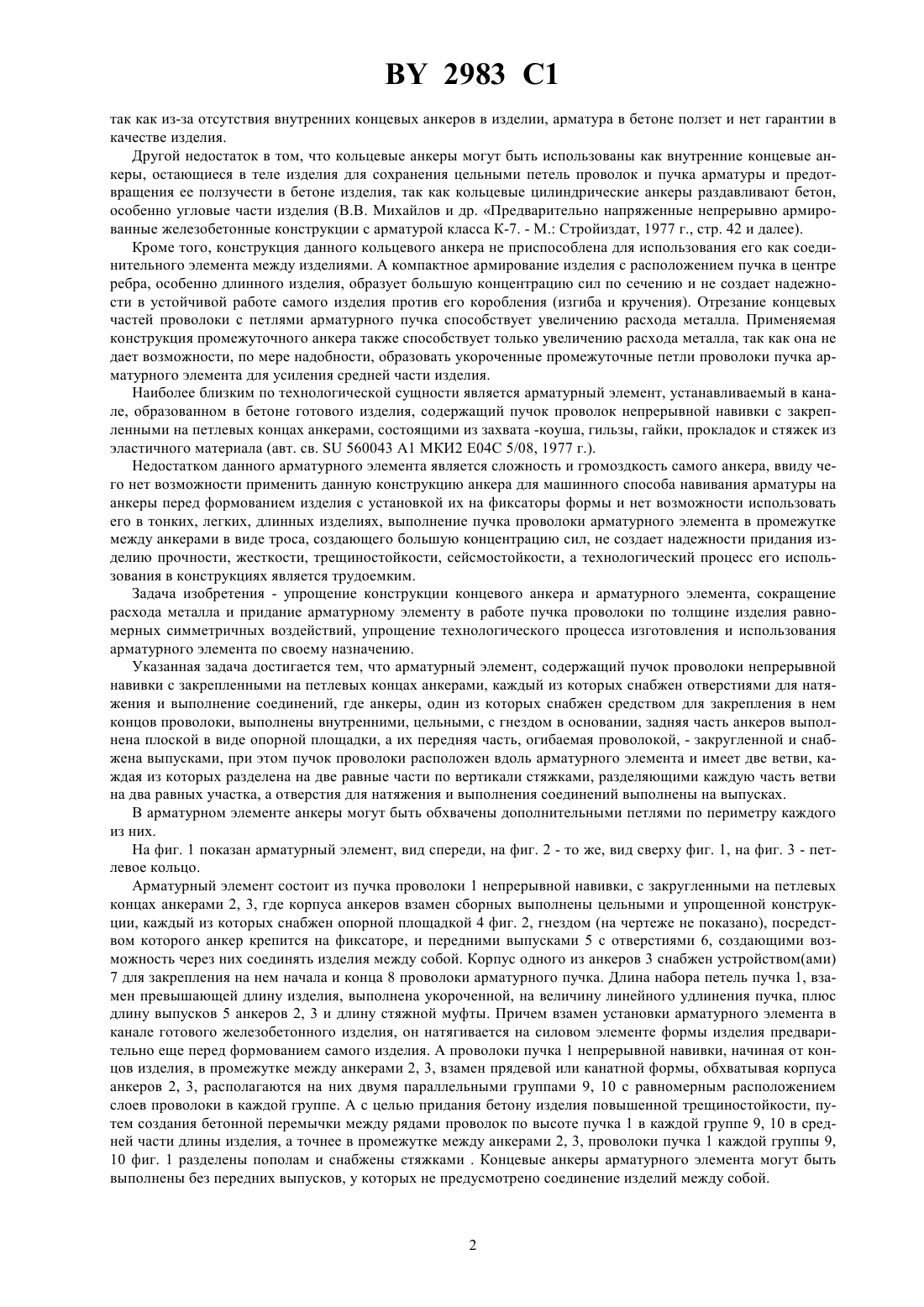

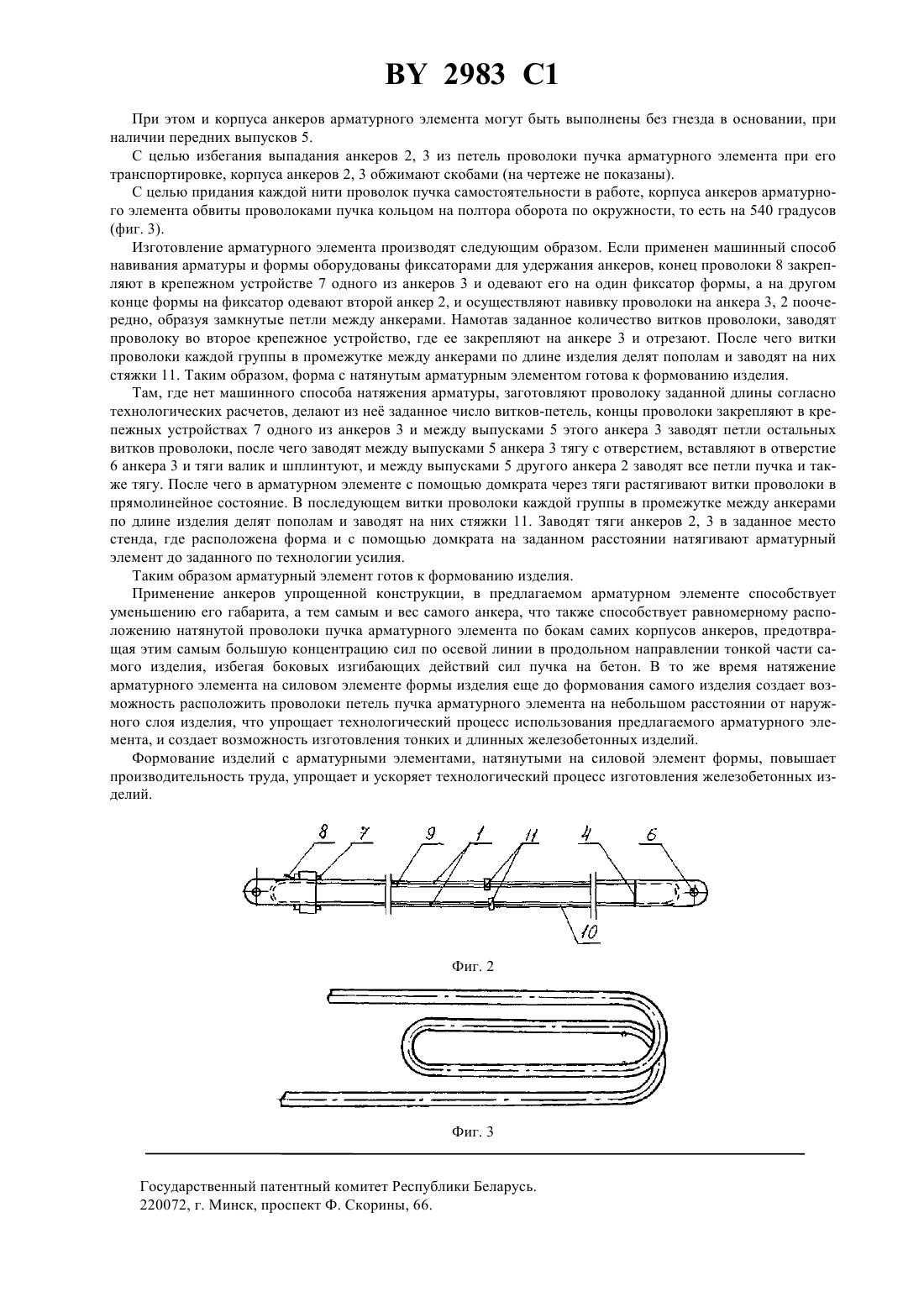

04 5/12 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатели Тимохин Павел Николаевич, Подлозный Эдуард Дмитриевич(57) 1. Арматурный элемент, содержащий пучок проволоки непрерывной навивки с закрепленными на петлевых концах анкерами, каждый из которых снабжен отверстиями для натяжения и выполнения соединений, отличающийся тем, что анкеры, один из которых снабжен средством для закрепления в нем концов проволоки, выполнены внутренними, цельными, с гнездом в основании, задняя часть анкеров выполнена плоской в виде опорной площадки, а их передняя часть, огибаемая проволокой, - закругленной и снабжена выпусками, при этом пучок проволоки расположен вдоль арматурного элемента и имеет две ветви, каждая из которых разделена на две равные части по вертикали стяжками, разделяющими каждую часть ветви на два равных участка, а отверстия для натяжения и выполнения соединений выполнены на выпусках. 2. Арматурный элемент по п. 1, отличающийся тем, что анкеры обхвачены дополнительными петлями по периметру каждого из них.(56) 1.1373779 1, МКИ 4 04 5/08, 1988. 2. Михайлов В.В. и др. Предварительно-напряженные непрерывно армированные железобетонные конструкции с арматурой класса К-7. - М. Стройиздат, 1977. 3.560043 1, МКИ 2 04 5/08, 1977 (прототип). Изобретение относится к области строительства, а именно к конструкции арматурного элемента, предназначенного для изготовления сборных предварительно напряженных железобетонных конструкций. Известен арматурный элемент, натягиваемый на упоры вне формуемого изделия еще до формования самого изделия, содержащий разделенный на две ветви пучок проволоки, на концах которого размещены кольцевые анкеры, а в промежутках по длине между ними - промежуточные анкеры с распределительным элементом, на которых образованы боковые пазы, в которых размещаются проволоки смежных ветвей пучка. По концам пучка перед кольцевыми анкерами ветвей проволоки, пучки обжимают стяжками, удерживая проволоки смежных ветвей в боковых пазах распределительных элементов промежуточных анкеров 1. Недостаток данного арматурного элемента состоит в том, что концы петель проволоки арматурного пучка, после термообработки изделия обрезают, и арматура в изделии остается в виде отдельных забетонированных отрезков проволоки, в связи с чем изделие имеет малую прочность, жесткость, трещиностойкость,2983 1 так как из-за отсутствия внутренних концевых анкеров в изделии, арматура в бетоне ползет и нет гарантии в качестве изделия. Другой недостаток в том, что кольцевые анкеры могут быть использованы как внутренние концевые анкеры, остающиеся в теле изделия для сохранения цельными петель проволок и пучка арматуры и предотвращения ее ползучести в бетоне изделия, так как кольцевые цилиндрические анкеры раздавливают бетон,особенно угловые части изделия (В.В. Михайлов и др. Предварительно напряженные непрерывно армированные железобетонные конструкции с арматурой класса К-7. - М. Стройиздат, 1977 г., стр. 42 и далее). Кроме того, конструкция данного кольцевого анкера не приспособлена для использования его как соединительного элемента между изделиями. А компактное армирование изделия с расположением пучка в центре ребра, особенно длинного изделия, образует большую концентрацию сил по сечению и не создает надежности в устойчивой работе самого изделия против его коробления (изгиба и кручения). Отрезание концевых частей проволоки с петлями арматурного пучка способствует увеличению расхода металла. Применяемая конструкция промежуточного анкера также способствует только увеличению расхода металла, так как она не дает возможности, по мере надобности, образовать укороченные промежуточные петли проволоки пучка арматурного элемента для усиления средней части изделия. Наиболее близким по технологической сущности является арматурный элемент, устанавливаемый в канале, образованном в бетоне готового изделия, содержащий пучок проволок непрерывной навивки с закрепленными на петлевых концах анкерами, состоящими из захвата -коуша, гильзы, гайки, прокладок и стяжек из эластичного материала (авт. св.560043 А 1 МКИ 2 Е 04 С 5/08, 1977 г.). Недостатком данного арматурного элемента является сложность и громоздкость самого анкера, ввиду чего нет возможности применить данную конструкцию анкера для машинного способа навивания арматуры на анкеры перед формованием изделия с установкой их на фиксаторы формы и нет возможности использовать его в тонких, легких, длинных изделиях, выполнение пучка проволоки арматурного элемента в промежутке между анкерами в виде троса, создающего большую концентрацию сил, не создает надежности придания изделию прочности, жесткости, трещиностойкости, сейсмостойкости, а технологический процесс его использования в конструкциях является трудоемким. Задача изобретения - упрощение конструкции концевого анкера и арматурного элемента, сокращение расхода металла и придание арматурному элементу в работе пучка проволоки по толщине изделия равномерных симметричных воздействий, упрощение технологического процесса изготовления и использования арматурного элемента по своему назначению. Указанная задача достигается тем, что арматурный элемент, содержащий пучок проволоки непрерывной навивки с закрепленными на петлевых концах анкерами, каждый из которых снабжен отверстиями для натяжения и выполнение соединений, где анкеры, один из которых снабжен средством для закрепления в нем концов проволоки, выполнены внутренними, цельными, с гнездом в основании, задняя часть анкеров выполнена плоской в виде опорной площадки, а их передняя часть, огибаемая проволокой, - закругленной и снабжена выпусками, при этом пучок проволоки расположен вдоль арматурного элемента и имеет две ветви, каждая из которых разделена на две равные части по вертикали стяжками, разделяющими каждую часть ветви на два равных участка, а отверстия для натяжения и выполнения соединений выполнены на выпусках. В арматурном элементе анкеры могут быть обхвачены дополнительными петлями по периметру каждого из них. На фиг. 1 показан арматурный элемент, вид спереди, на фиг. 2 - то же, вид сверху фиг. 1, на фиг. 3 - петлевое кольцо. Арматурный элемент состоит из пучка проволоки 1 непрерывной навивки, с закругленными на петлевых концах анкерами 2, 3, где корпуса анкеров взамен сборных выполнены цельными и упрощенной конструкции, каждый из которых снабжен опорной площадкой 4 фиг. 2, гнездом (на чертеже не показано), посредством которого анкер крепится на фиксаторе, и передними выпусками 5 с отверстиями 6, создающими возможность через них соединять изделия между собой. Корпус одного из анкеров 3 снабжен устройством(ами) 7 для закрепления на нем начала и конца 8 проволоки арматурного пучка. Длина набора петель пучка 1, взамен превышающей длину изделия, выполнена укороченной, на величину линейного удлинения пучка, плюс длину выпусков 5 анкеров 2, 3 и длину стяжной муфты. Причем взамен установки арматурного элемента в канале готового железобетонного изделия, он натягивается на силовом элементе формы изделия предварительно еще перед формованием самого изделия. А проволоки пучка 1 непрерывной навивки, начиная от концов изделия, в промежутке между анкерами 2, 3, взамен прядевой или канатной формы, обхватывая корпуса анкеров 2, 3, располагаются на них двумя параллельными группами 9, 10 с равномерным расположением слоев проволоки в каждой группе. А с целью придания бетону изделия повышенной трещиностойкости, путем создания бетонной перемычки между рядами проволок по высоте пучка 1 в каждой группе 9, 10 в средней части длины изделия, а точнее в промежутке между анкерами 2, 3, проволоки пучка 1 каждой группы 9,10 фиг. 1 разделены пополам и снабжены стяжками . Концевые анкеры арматурного элемента могут быть выполнены без передних выпусков, у которых не предусмотрено соединение изделий между собой. 2983 1 При этом и корпуса анкеров арматурного элемента могут быть выполнены без гнезда в основании, при наличии передних выпусков 5. С целью избегания выпадания анкеров 2, 3 из петель проволоки пучка арматурного элемента при его транспортировке, корпуса анкеров 2, 3 обжимают скобами (на чертеже не показаны). С целью придания каждой нити проволок пучка самостоятельности в работе, корпуса анкеров арматурного элемента обвиты проволоками пучка кольцом на полтора оборота по окружности, то есть на 540 градусов(фиг. 3). Изготовление арматурного элемента производят следующим образом. Если применен машинный способ навивания арматуры и формы оборудованы фиксаторами для удержания анкеров, конец проволоки 8 закрепляют в крепежном устройстве 7 одного из анкеров 3 и одевают его на один фиксатор формы, а на другом конце формы на фиксатор одевают второй анкер 2, и осуществляют навивку проволоки на анкера 3, 2 поочередно, образуя замкнутые петли между анкерами. Намотав заданное количество витков проволоки, заводят проволоку в второе крепежное устройство, где ее закрепляют на анкере 3 и отрезают. После чего витки проволоки каждой группы в промежутке между анкерами по длине изделия делят пополам и заводят на них стяжки 11. Таким образом, форма с натянутым арматурным элементом готова к формованию изделия. Там, где нет машинного способа натяжения арматуры, заготовляют проволоку заданной длины согласно технологических расчетов, делают из не заданное число витков-петель, концы проволоки закрепляют в крепежных устройствах 7 одного из анкеров 3 и между выпусками 5 этого анкера 3 заводят петли остальных витков проволоки, после чего заводят между выпусками 5 анкера 3 тягу с отверстием, вставляют в отверстие 6 анкера 3 и тяги валик и шплинтуют, и между выпусками 5 другого анкера 2 заводят все петли пучка и также тягу. После чего в арматурном элементе с помощью домкрата через тяги растягивают витки проволоки в прямолинейное состояние. В последующем витки проволоки каждой группы в промежутке между анкерами по длине изделия делят пополам и заводят на них стяжки 11. Заводят тяги анкеров 2, 3 в заданное место стенда, где расположена форма и с помощью домкрата на заданном расстоянии натягивают арматурный элемент до заданного по технологии усилия. Таким образом арматурный элемент готов к формованию изделия. Применение анкеров упрощенной конструкции, в предлагаемом арматурном элементе способствует уменьшению его габарита, а тем самым и вес самого анкера, что также способствует равномерному расположению натянутой проволоки пучка арматурного элемента по бокам самих корпусов анкеров, предотвращая этим самым большую концентрацию сил по осевой линии в продольном направлении тонкой части самого изделия, избегая боковых изгибающих действий сил пучка на бетон. В то же время натяжение арматурного элемента на силовом элементе формы изделия еще до формования самого изделия создает возможность расположить проволоки петель пучка арматурного элемента на небольшом расстоянии от наружного слоя изделия, что упрощает технологический процесс использования предлагаемого арматурного элемента, и создает возможность изготовления тонких и длинных железобетонных изделий. Формование изделий с арматурными элементами, натянутыми на силовой элемент формы, повышает производительность труда, упрощает и ускоряет технологический процесс изготовления железобетонных изделий. Фиг. 3 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
