Способ устройства водоотводного сооружения

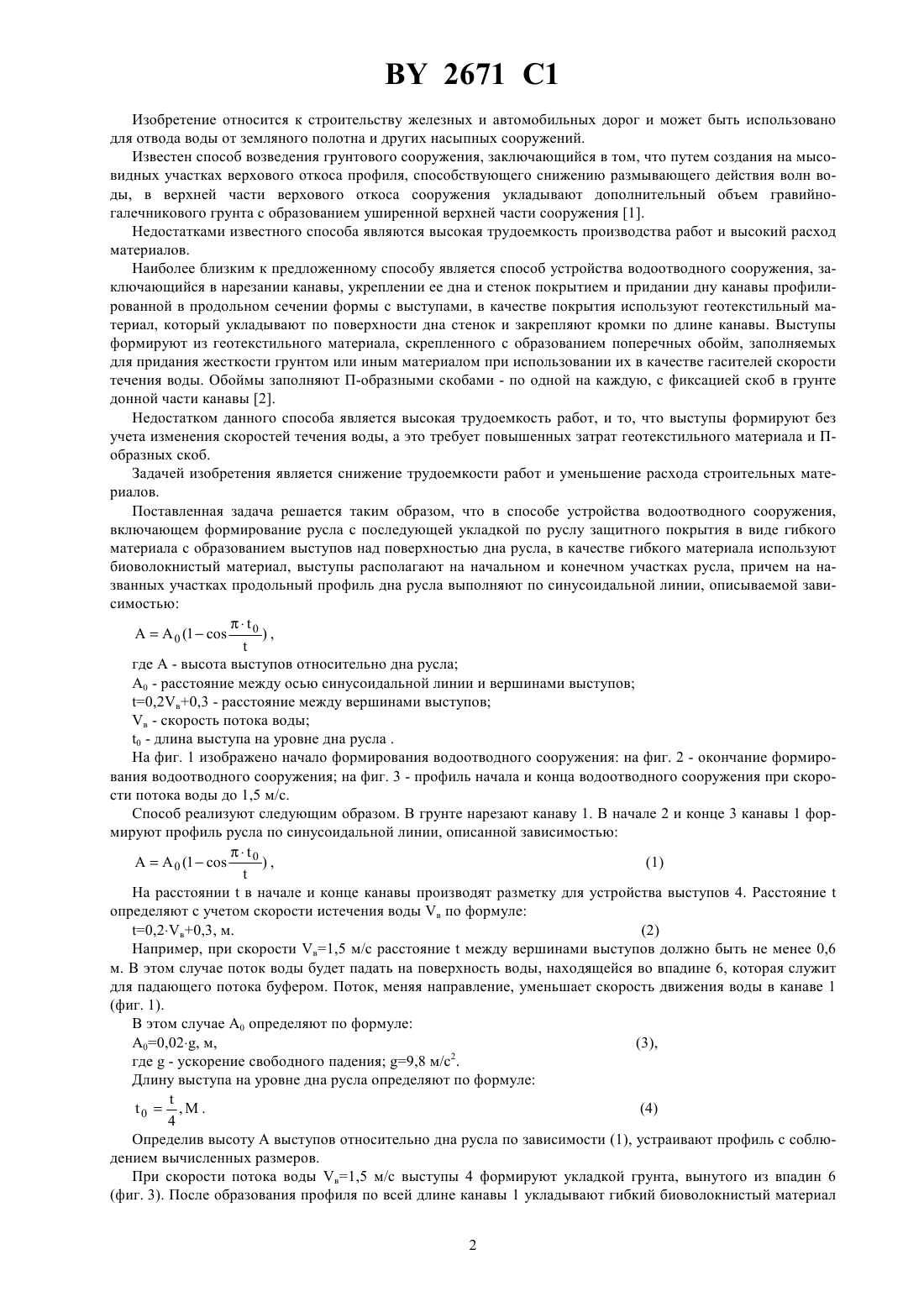

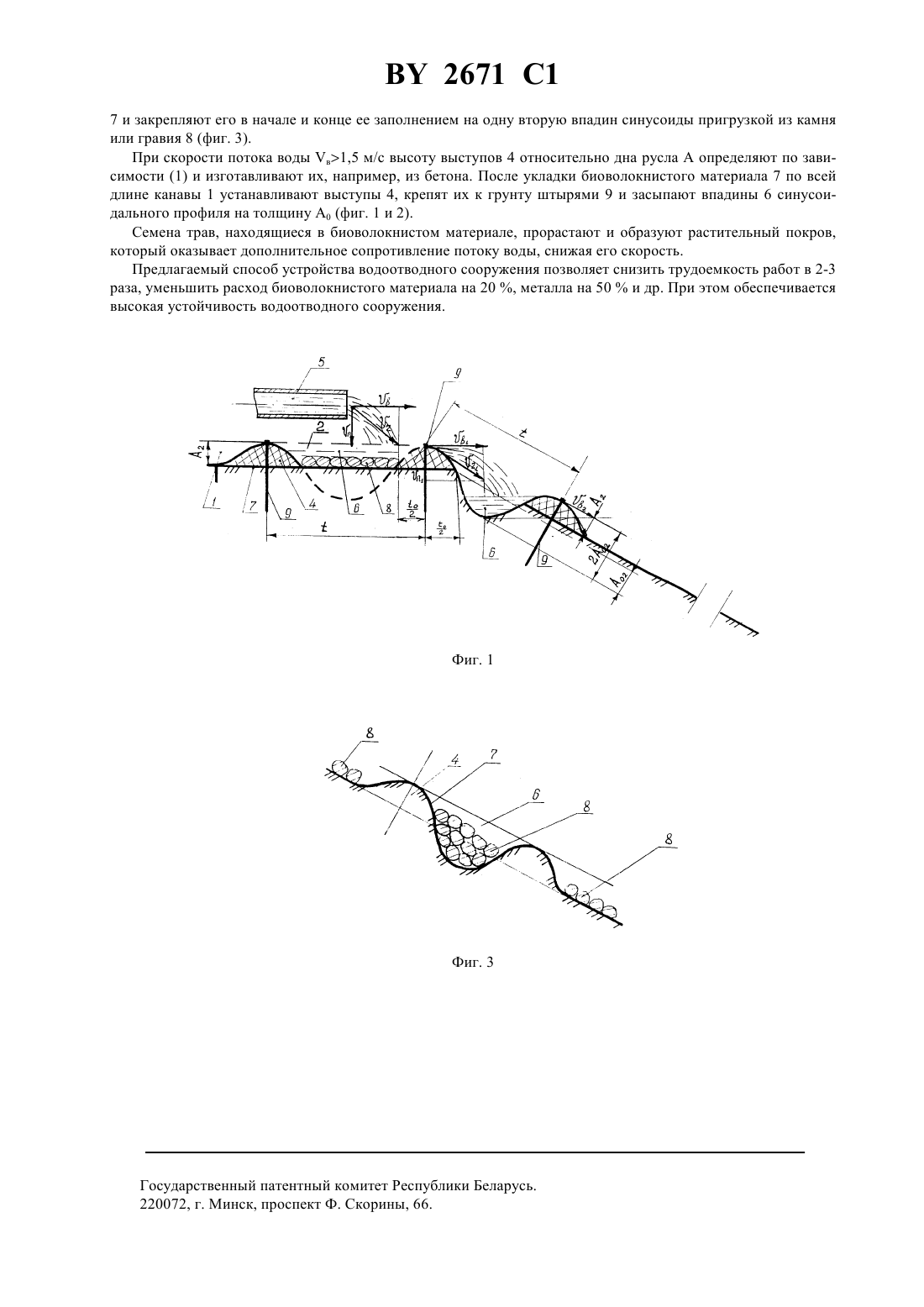

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СПОСОБ УСТРОЙСТВА ВОДООТВОДНОГО СООРУЖЕНИЯ(71) Заявитель Белорусский государственный дорожный научно-исследовательский и проектно-технологический институт Дорстройтехника НПО Белавтодорпрогресс(73) Патентообладатель Белорусский государственный дорожный научно-исследовательский и проектно-технологический институт Дорстройтехника НПО Белавтодорпрогресс(57) Способ устройства водоотводного сооружения, включающий формирование русла с последующей укладкой по руслу защитного покрытия в виде гибкого материала с образованием выступов над поверхностью дна русла, отличающийся тем, что в качестве геотекстильного материала используют биоволокнистый материал, выступы располагают на начальном и конечном участках русла, причем на названных участках продольный профиль дна русла выполняют по синусоидальной линии, описываемой зависимостью 0 (10 ) , где- высота выступов относительно дна русла 0- расстояние между осью синусоидальной линии и вершинами выступов 0,2 в 0,3 - расстояние между вершинами выступов 0 - длина выступа на уровне дна русла. 2671 1 Изобретение относится к строительству железных и автомобильных дорог и может быть использовано для отвода воды от земляного полотна и других насыпных сооружений. Известен способ возведения грунтового сооружения, заключающийся в том, что путем создания на мысовидных участках верхового откоса профиля, способствующего снижению размывающего действия волн воды, в верхней части верхового откоса сооружения укладывают дополнительный объем гравийногалечникового грунта с образованием уширенной верхней части сооружения 1. Недостатками известного способа являются высокая трудоемкость производства работ и высокий расход материалов. Наиболее близким к предложенному способу является способ устройства водоотводного сооружения, заключающийся в нарезании канавы, укреплении ее дна и стенок покрытием и придании дну канавы профилированной в продольном сечении формы с выступами, в качестве покрытия используют геотекстильный материал, который укладывают по поверхности дна стенок и закрепляют кромки по длине канавы. Выступы формируют из геотекстильного материала, скрепленного с образованием поперечных обойм, заполняемых для придания жесткости грунтом или иным материалом при использовании их в качестве гасителей скорости течения воды. Обоймы заполняют П-образными скобами - по одной на каждую, с фиксацией скоб в грунте донной части канавы 2. Недостатком данного способа является высокая трудоемкость работ, и то, что выступы формируют без учета изменения скоростей течения воды, а это требует повышенных затрат геотекстильного материала и Побразных скоб. Задачей изобретения является снижение трудоемкости работ и уменьшение расхода строительных материалов. Поставленная задача решается таким образом, что в способе устройства водоотводного сооружения,включающем формирование русла с последующей укладкой по руслу защитного покрытия в виде гибкого материала с образованием выступов над поверхностью дна русла, в качестве гибкого материала используют биоволокнистый материал, выступы располагают на начальном и конечном участках русла, причем на названных участках продольный профиль дна русла выполняют по синусоидальной линии, описываемой зависимостью 0 АА 0 (1), где А - высота выступов относительно дна русла А 0 - расстояние между осью синусоидальной линии и вершинами выступов 0,2 в 0,3 - расстояние между вершинами выступов в - скорость потока воды 0 - длина выступа на уровне дна русла . На фиг. 1 изображено начало формирования водоотводного сооружения на фиг. 2 - окончание формирования водоотводного сооружения на фиг. 3 - профиль начала и конца водоотводного сооружения при скорости потока воды до 1,5 м/с. Способ реализуют следующим образом. В грунте нарезают канаву 1. В начале 2 и конце 3 канавы 1 формируют профиль русла по синусоидальной линии, описанной зависимостью 0 АА 0 (1 На расстояниив начале и конце канавы производят разметку для устройства выступов 4. Расстояниеопределяют с учетом скорости истечения воды в по формуле(2) 0,2 в 0,3, м. Например, при скорости в 1,5 м/с расстояниемежду вершинами выступов должно быть не менее 0,6 м. В этом случае поток воды будет падать на поверхность воды, находящейся во впадине 6, которая служит для падающего потока буфером. Поток, меняя направление, уменьшает скорость движения воды в канаве 1(3),А 00,02, м,где- ускорение свободного падения 9,8 м/с 2. Длину выступа на уровне дна русла определяют по формуле(4) 0, . 4 Определив высоту А выступов относительно дна русла по зависимости (1), устраивают профиль с соблюдением вычисленных размеров. При скорости потока воды в 1,5 м/с выступы 4 формируют укладкой грунта, вынутого из впадин 6(фиг. 3). После образования профиля по всей длине канавы 1 укладывают гибкий биоволокнистый материал 2 2671 1 7 и закрепляют его в начале и конце ее заполнением на одну вторую впадин синусоиды пригрузкой из камня или гравия 8 (фиг. 3). При скорости потока воды в 1,5 м/с высоту выступов 4 относительно дна русла А определяют по зависимости (1) и изготавливают их, например, из бетона. После укладки биоволокнистого материала 7 по всей длине канавы 1 устанавливают выступы 4, крепят их к грунту штырями 9 и засыпают впадины 6 синусоидального профиля на толщину А 0 (фиг. 1 и 2). Семена трав, находящиеся в биоволокнистом материале, прорастают и образуют растительный покров,который оказывает дополнительное сопротивление потоку воды, снижая его скорость. Предлагаемый способ устройства водоотводного сооружения позволяет снизить трудоемкость работ в 2-3 раза, уменьшить расход биоволокнистого материала на 20 , металла на 50 и др. При этом обеспечивается высокая устойчивость водоотводного сооружения. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
