Устройство для защиты откосов земляного сооружения от размыва

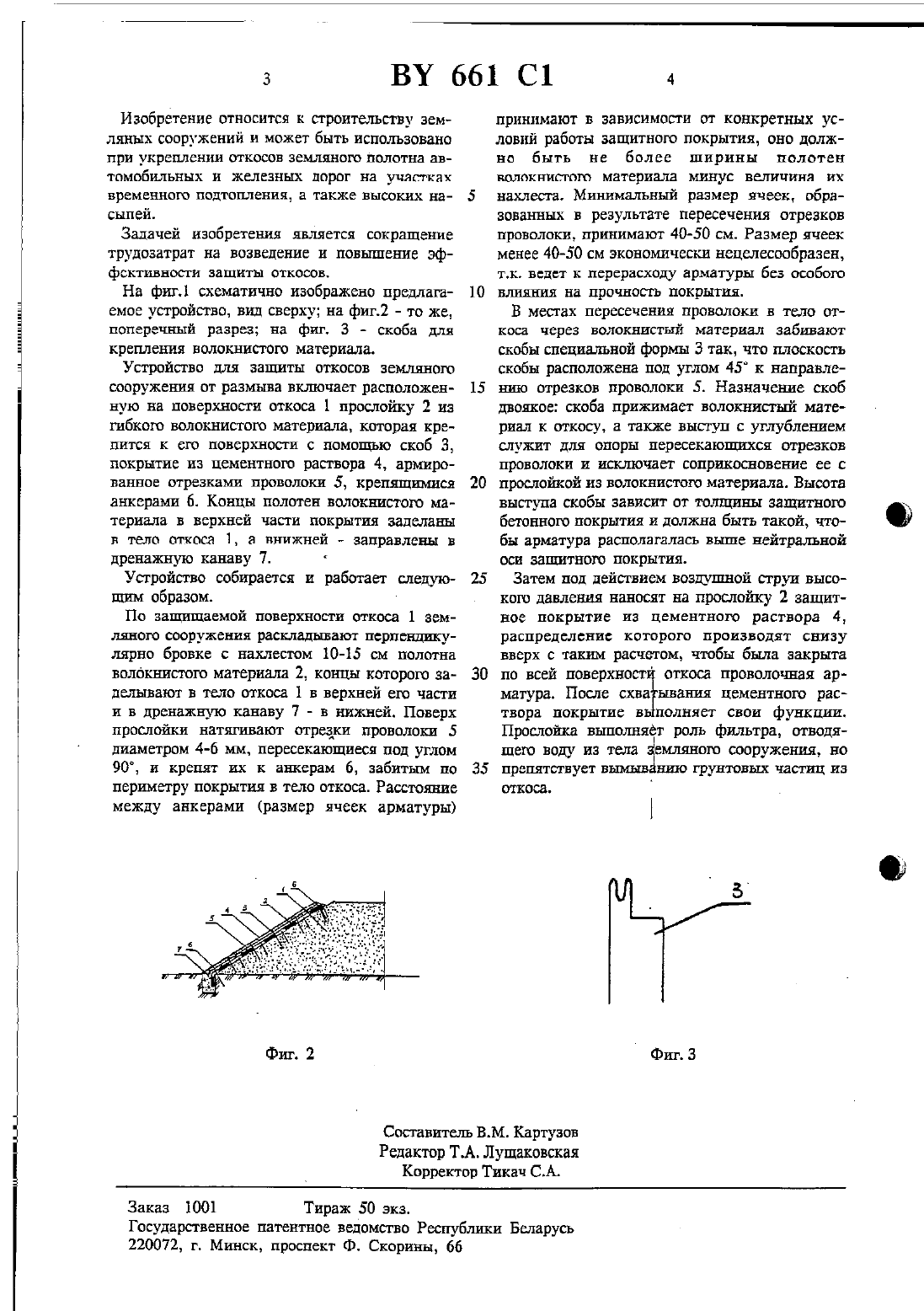

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТКОСОВ ЗЕМЛЯНОГО СООРУЖЕНИЯ ОТ РАЗМЫВА(73) Патентообладатель Белорусский государ ственный дорожный научно-исследова тельский и проектно-технологический1. Устройство для защиты земляного сооЛьвович Ю.М., Бнрюков Н.С., Режко И.А. Обеспечение устойчивости откосов земляного ПОЛОТПЗ ИЗ скальных ЛСГКОВЫБВТРИВНЮружения от размыва, включающее сплошное монолитное защитное покрытие, отличающееся тем, что оно снабжено прослойкой из гибкого волокнистого материала и армировано натянутыми отрезками проволоки, пересекающимися в плане под углом 90, при этом защитное покрытие уложено поверх прослойки из гибкого волокнистого материала, которая прикреплена к откосу скобами,выполненными с выступами и углублениями в пределах каждого выступа, причем в месо так пересечения проволоки она оперта на НЧ выступы скоб, а натянутые отрезки проволоЧ ки расположены выше нейтральной оси заО щитного покрытия.2. Устройство по п.1, отличающееся тем,ран-ц что гибкий волокнистый материал состоит Щ из полотен, уложенных по откосу с нахле стом.Изобретение относится к строительству земляных сооружений и может быть использовано при укреплении откосов земляного полотна автомобильных и железных дорог на участках ВрЕМВННОГО ПОДТОПЛЕНИЯ, а также ВЫСОКИХ насыпей.Задачей изобретения является сокращение трудозатрат на возведение и повышение эффсктинности защиты откосов.На фиги схематично изображено предлагаемое устройство, вид сверху на фиг.2 - то же,поперечный разрез на фиг. 3 - скоба для крещения волокнистого материала.Устройство для запшты откосов земляного сооружения от размыва включает расположенную на поверхности откоса 1 прослойку 2 из гибкого волокнистого материала, которая крепится к его поверхности с помощью скоб 3,покрытие из цементного раствора 4, армированное отрезками проволоки 5, крепящимися анкерами б. Концы полотен волокнистого материала в верхней части покрытия заделаны в тело откоса 1, а виижней - заправлены в дренажную канаву 7.По защищаемой поверхности откоса 1 земляного сооружения раскладывают перпендикулярно бровке с нахлестом 10-15 см полотна волокнистого материала 2, концы которого задсльсвают в тело откоса 1 в верхней его части и в дренажную канаву 7 - в нижней. Поверх прослойки натягивают отрезки ировологш 5 диаметром 4-6 вам, пересекающиеся под углом 90, и крепят их к анкерам б, забитым но периметру покрытия в тело откоса. Расстояние между анкерами (размер ячеек арматуры)принимают в зависимости от конкретных условий работы защитного покрытия, оно должно быть не более ширины полотен волокнистого материала минус величина их нахлеста. Минимальный размер ячеек, образованных в результате пересечения отрезков проволоки, принимают 40-50 см. Размер ячеек менее 40-50 см экономически нецслесообразен,т.к. ведет к перерасходу арматуры без особого влияния на прочность покрытия.В местах пересечения проволоки в тело откоса через волокнистый материал забивают скобы специальной формы З так, что плоскость скобы расположена под углом 45 к направлению отрезков проволоки 5. Назначение скоб двоякое скоба прижимает волокнистый материал к откосу, а также выступ с углублением служит для опоры пересекающихся отрезков проволоки и исключает соприкосновение ее с прослойкой из волокнистого материала. Высота выступа скобы зависит от толщины защитного бетонного покрытия и должна быть такой, чтобы арматура располагалась выше нейтральной оси защитного покрытия.Затем под действием воздушной струи высокого давления наносят на прошгойку 2 защитное покрытие из цементного раствора 4,распределение которого производят снизу вверх с таким расчетом, чтобы была закрыта по всей поверхност откоса проволочная арматура. После сква ывания цементного раствора покрытие в полняет свои функции. Прослойка выпошзяет роль фильтра, отводящего воду из тела емшшого сооружения, но препятствует вымыв ншо грунтовых частиц из откоса. АРедактор Т.А. Лущаковская Корректор Тикач С.АГосударственное патентное ведомство Республики Беларусь
