Ударно-центробежная дробилка

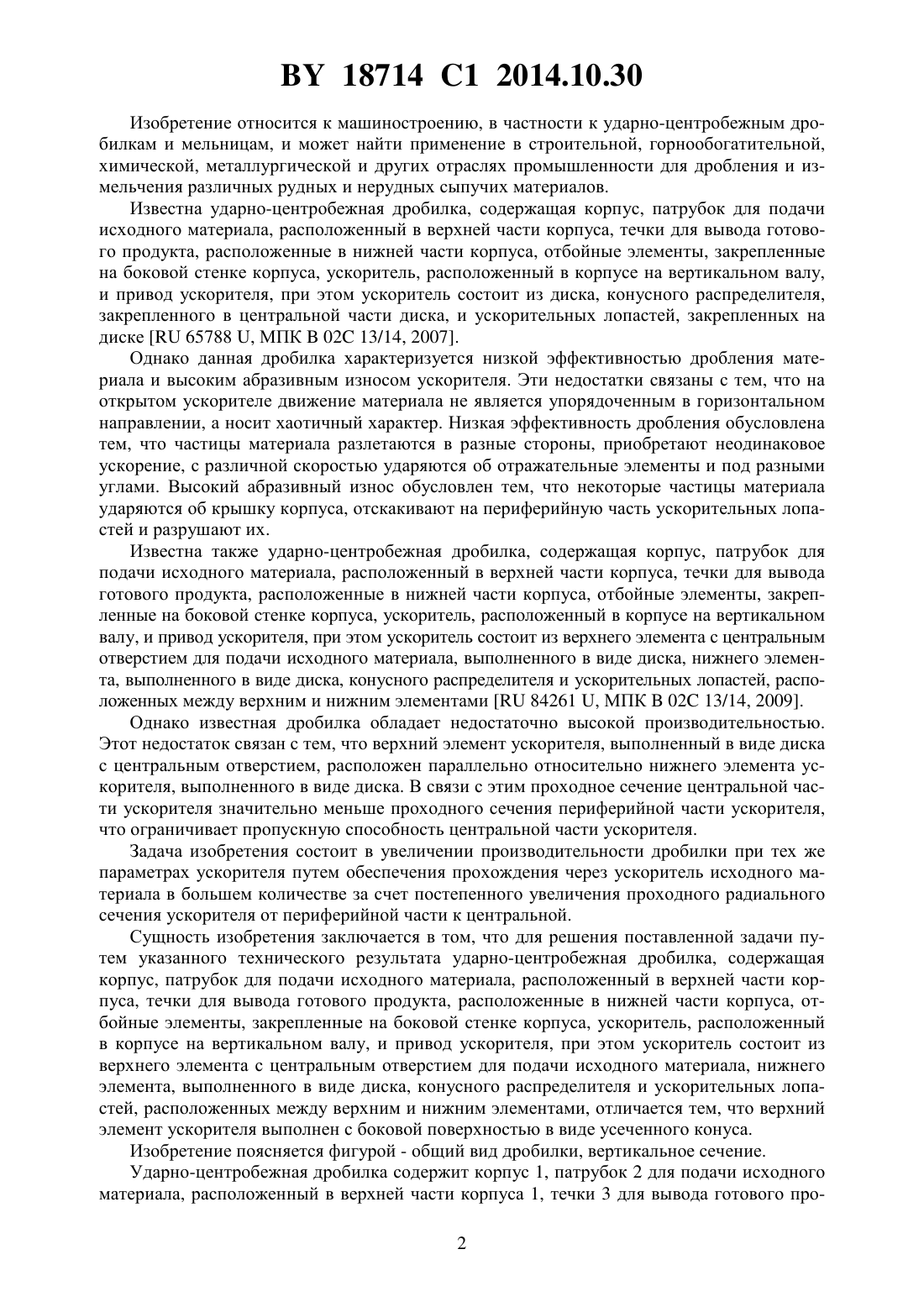

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество НПО Центр(72) Авторы Бородавко Владимир ИвановичБороха Эдуард Леонидович Козин Александр Юрьевич(73) Патентообладатель Открытое акционерное общество НПО Центр(57) Ударно-центробежная дробилка, содержащая корпус, патрубок для подачи исходного материала, расположенный в верхней части корпуса, течки для вывода готового продукта,расположенные в нижней части корпуса, отбойные элементы, закрепленные на боковой стенке корпуса, ускоритель, расположенный в корпусе на вертикальном валу, и привод ускорителя, при этом ускоритель состоит из верхнего элемента с центральным отверстием для подачи исходного материала, нижнего элемента, выполненного в виде диска, конусного распределителя и ускорительных лопастей, расположенных между верхним и нижним элементами, отличающаяся тем, что верхний элемент ускорителя выполнен с боковой поверхностью в виде усеченного конуса. 18714 1 2014.10.30 Изобретение относится к машиностроению, в частности к ударно-центробежным дробилкам и мельницам, и может найти применение в строительной, горнообогатительной,химической, металлургической и других отраслях промышленности для дробления и измельчения различных рудных и нерудных сыпучих материалов. Известна ударно-центробежная дробилка, содержащая корпус, патрубок для подачи исходного материала, расположенный в верхней части корпуса, течки для вывода готового продукта, расположенные в нижней части корпуса, отбойные элементы, закрепленные на боковой стенке корпуса, ускоритель, расположенный в корпусе на вертикальном валу,и привод ускорителя, при этом ускоритель состоит из диска, конусного распределителя,закрепленного в центральной части диска, и ускорительных лопастей, закрепленных на диске 65788 , МПК 02 13/14, 2007. Однако данная дробилка характеризуется низкой эффективностью дробления материала и высоким абразивным износом ускорителя. Эти недостатки связаны с тем, что на открытом ускорителе движение материала не является упорядоченным в горизонтальном направлении, а носит хаотичный характер. Низкая эффективность дробления обусловлена тем, что частицы материала разлетаются в разные стороны, приобретают неодинаковое ускорение, с различной скоростью ударяются об отражательные элементы и под разными углами. Высокий абразивный износ обусловлен тем, что некоторые частицы материала ударяются об крышку корпуса, отскакивают на периферийную часть ускорительных лопастей и разрушают их. Известна также ударно-центробежная дробилка, содержащая корпус, патрубок для подачи исходного материала, расположенный в верхней части корпуса, течки для вывода готового продукта, расположенные в нижней части корпуса, отбойные элементы, закрепленные на боковой стенке корпуса, ускоритель, расположенный в корпусе на вертикальном валу, и привод ускорителя, при этом ускоритель состоит из верхнего элемента с центральным отверстием для подачи исходного материала, выполненного в виде диска, нижнего элемента, выполненного в виде диска, конусного распределителя и ускорительных лопастей, расположенных между верхним и нижним элементами 84261 , МПК 02 13/14, 2009. Однако известная дробилка обладает недостаточно высокой производительностью. Этот недостаток связан с тем, что верхний элемент ускорителя, выполненный в виде диска с центральным отверстием, расположен параллельно относительно нижнего элемента ускорителя, выполненного в виде диска. В связи с этим проходное сечение центральной части ускорителя значительно меньше проходного сечения периферийной части ускорителя,что ограничивает пропускную способность центральной части ускорителя. Задача изобретения состоит в увеличении производительности дробилки при тех же параметрах ускорителя путем обеспечения прохождения через ускоритель исходного материала в большем количестве за счет постепенного увеличения проходного радиального сечения ускорителя от периферийной части к центральной. Сущность изобретения заключается в том, что для решения поставленной задачи путем указанного технического результата ударно-центробежная дробилка, содержащая корпус, патрубок для подачи исходного материала, расположенный в верхней части корпуса, течки для вывода готового продукта, расположенные в нижней части корпуса, отбойные элементы, закрепленные на боковой стенке корпуса, ускоритель, расположенный в корпусе на вертикальном валу, и привод ускорителя, при этом ускоритель состоит из верхнего элемента с центральным отверстием для подачи исходного материала, нижнего элемента, выполненного в виде диска, конусного распределителя и ускорительных лопастей, расположенных между верхним и нижним элементами, отличается тем, что верхний элемент ускорителя выполнен с боковой поверхностью в виде усеченного конуса. Изобретение поясняется фигурой - общий вид дробилки, вертикальное сечение. Ударно-центробежная дробилка содержит корпус 1, патрубок 2 для подачи исходного материала, расположенный в верхней части корпуса 1, течки 3 для вывода готового про 2 18714 1 2014.10.30 дукта, расположенные в нижней части корпуса 1, отбойные элементы 4, закрепленные на боковой стенке корпуса 1, ускоритель, состоящий из верхнего элемента, выполненного с боковой поверхностью в виде усеченного конуса 5 и с центральным отверстием 6, нижнего элемента, выполненного в виде диска 7, ускорительных лопастей 8 и конусного распределителя 9, и расположенный на вертикальном валу 10 привод ускорителя (на фигуре не показан). Вертикальный вал 10 может быть установлен в подшипниковых узлах или на газостатической опоре. Изобретение используют следующим образом. Посредством привода ускорителю придают вращение с требуемой технологической скоростью. Посредством патрубка 2 и через отверстие 6 исходный сыпучий материал подают на конусный распределитель 9, который обеспечивает равномерное распределение материала в ускорителе. Под действием поля центробежных сил материал поступает на ускорительные лопасти 8, которые придают материалу ускорение. Ускоренный материал вылетает из ускорителя, ударяется об отбойные элементы 4, разрушается на несколько частиц и через течки 3 выводится из дробилки. В связи с тем что верхний элемент ускорителя выполнен с боковой поверхностью в виде усеченного конуса 5, проходное сечение ускорителя в центральной части увеличено и соответствует проходному сечению в периферийной части. Благодаря этому пропускная способность и, соответственно, производительность дробилки увеличивается без увеличения параметров ускорителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
