Cтенд для испытания вариаторной передачи

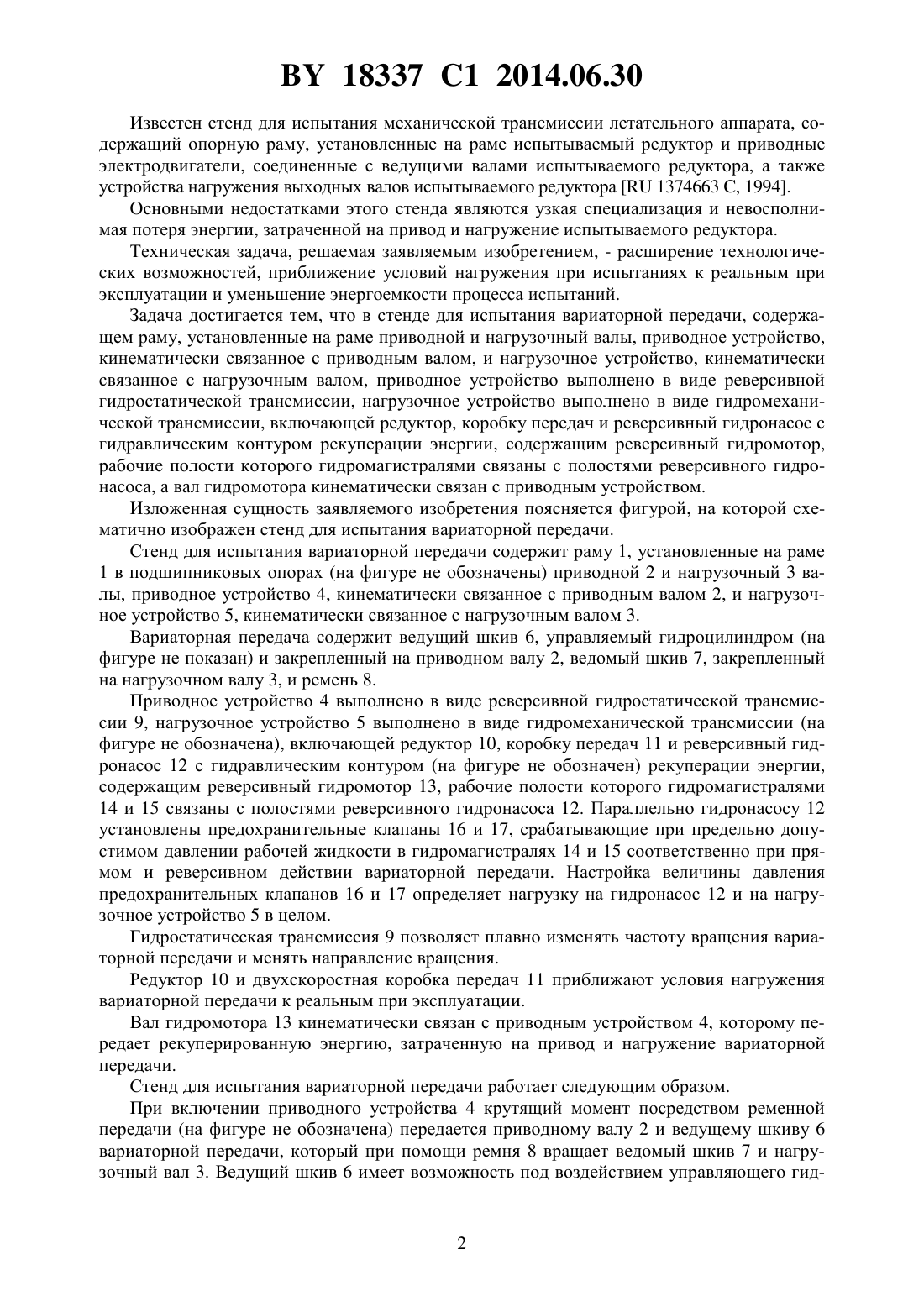

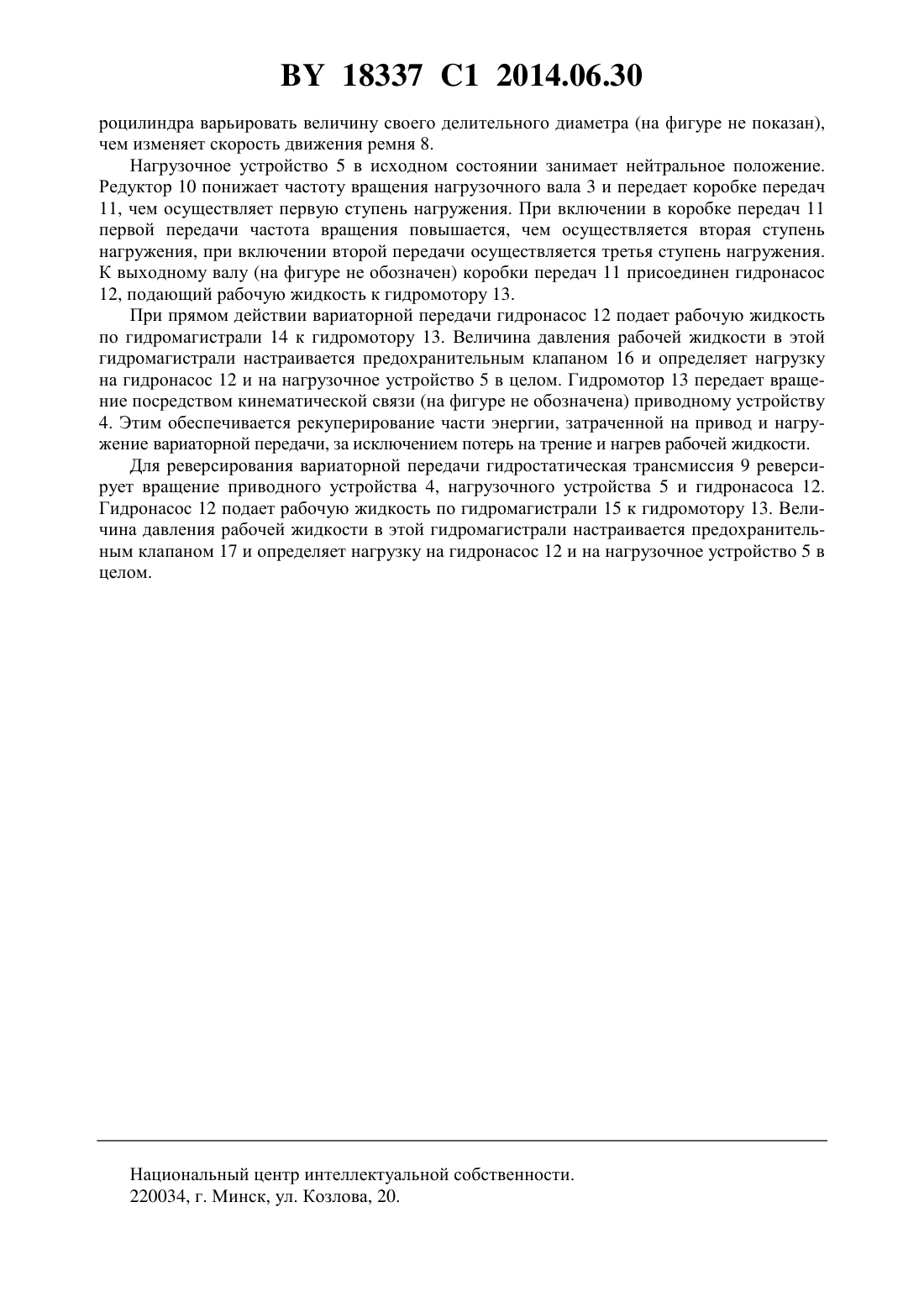

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТЕНД ДЛЯ ИСПЫТАНИЯ ВАРИАТОРНОЙ ПЕРЕДАЧИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Волосов Николай Федорович Кричевцов Виктор Николаевич Янучковский Иосиф Иосифович Купреев Григорий Петрович Леженников Алексей Григорьевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Стенд для испытания вариаторной передачи, содержащий раму, установленные на раме приводной и нагрузочный валы, приводное устройство, кинематически связанное с приводным валом, и нагрузочное устройство, кинематически связанное с нагрузочным валом, отличающийся тем, что приводное устройство выполнено в виде реверсивной гидростатической трансмиссии, а нагрузочное устройство выполнено в виде гидромеханической трансмиссии, включающей редуктор, коробку передач и реверсивный гидронасос с гидравлическим контуром рекуперации энергии, содержащим реверсивный гидромотор,рабочие полости которого гидромагистралями связаны с полостями реверсивного гидронасоса, при этом вал гидромотора кинематически связан с приводным устройством. Изобретение относится к сельскохозяйственному машиностроению, в частности к испытаниям узлов трансмиссий уборочной техники. 18337 1 2014.06.30 Известен стенд для испытания механической трансмиссии летательного аппарата, содержащий опорную раму, установленные на раме испытываемый редуктор и приводные электродвигатели, соединенные с ведущими валами испытываемого редуктора, а также устройства нагружения выходных валов испытываемого редуктора 1374663 , 1994. Основными недостатками этого стенда являются узкая специализация и невосполнимая потеря энергии, затраченной на привод и нагружение испытываемого редуктора. Техническая задача, решаемая заявляемым изобретением, - расширение технологических возможностей, приближение условий нагружения при испытаниях к реальным при эксплуатации и уменьшение энергоемкости процесса испытаний. Задача достигается тем, что в стенде для испытания вариаторной передачи, содержащем раму, установленные на раме приводной и нагрузочный валы, приводное устройство,кинематически связанное с приводным валом, и нагрузочное устройство, кинематически связанное с нагрузочным валом, приводное устройство выполнено в виде реверсивной гидростатической трансмиссии, нагрузочное устройство выполнено в виде гидромеханической трансмиссии, включающей редуктор, коробку передач и реверсивный гидронасос с гидравлическим контуром рекуперации энергии, содержащим реверсивный гидромотор,рабочие полости которого гидромагистралями связаны с полостями реверсивного гидронасоса, а вал гидромотора кинематически связан с приводным устройством. Изложенная сущность заявляемого изобретения поясняется фигурой, на которой схематично изображен стенд для испытания вариаторной передачи. Стенд для испытания вариаторной передачи содержит раму 1, установленные на раме 1 в подшипниковых опорах (на фигуре не обозначены) приводной 2 и нагрузочный 3 валы, приводное устройство 4, кинематически связанное с приводным валом 2, и нагрузочное устройство 5, кинематически связанное с нагрузочным валом 3. Вариаторная передача содержит ведущий шкив 6, управляемый гидроцилиндром (на фигуре не показан) и закрепленный на приводном валу 2, ведомый шкив 7, закрепленный на нагрузочном валу 3, и ремень 8. Приводное устройство 4 выполнено в виде реверсивной гидростатической трансмиссии 9, нагрузочное устройство 5 выполнено в виде гидромеханической трансмиссии (на фигуре не обозначена), включающей редуктор 10, коробку передач 11 и реверсивный гидронасос 12 с гидравлическим контуром (на фигуре не обозначен) рекуперации энергии,содержащим реверсивный гидромотор 13, рабочие полости которого гидромагистралями 14 и 15 связаны с полостями реверсивного гидронасоса 12. Параллельно гидронасосу 12 установлены предохранительные клапаны 16 и 17, срабатывающие при предельно допустимом давлении рабочей жидкости в гидромагистралях 14 и 15 соответственно при прямом и реверсивном действии вариаторной передачи. Настройка величины давления предохранительных клапанов 16 и 17 определяет нагрузку на гидронасос 12 и на нагрузочное устройство 5 в целом. Гидростатическая трансмиссия 9 позволяет плавно изменять частоту вращения вариаторной передачи и менять направление вращения. Редуктор 10 и двухскоростная коробка передач 11 приближают условия нагружения вариаторной передачи к реальным при эксплуатации. Вал гидромотора 13 кинематически связан с приводным устройством 4, которому передает рекуперированную энергию, затраченную на привод и нагружение вариаторной передачи. Стенд для испытания вариаторной передачи работает следующим образом. При включении приводного устройства 4 крутящий момент посредством ременной передачи (на фигуре не обозначена) передается приводному валу 2 и ведущему шкиву 6 вариаторной передачи, который при помощи ремня 8 вращает ведомый шкив 7 и нагрузочный вал 3. Ведущий шкив 6 имеет возможность под воздействием управляющего гид 2 18337 1 2014.06.30 роцилиндра варьировать величину своего делительного диаметра (на фигуре не показан),чем изменяет скорость движения ремня 8. Нагрузочное устройство 5 в исходном состоянии занимает нейтральное положение. Редуктор 10 понижает частоту вращения нагрузочного вала 3 и передает коробке передач 11, чем осуществляет первую ступень нагружения. При включении в коробке передач 11 первой передачи частота вращения повышается, чем осуществляется вторая ступень нагружения, при включении второй передачи осуществляется третья ступень нагружения. К выходному валу (на фигуре не обозначен) коробки передач 11 присоединен гидронасос 12, подающий рабочую жидкость к гидромотору 13. При прямом действии вариаторной передачи гидронасос 12 подает рабочую жидкость по гидромагистрали 14 к гидромотору 13. Величина давления рабочей жидкости в этой гидромагистрали настраивается предохранительным клапаном 16 и определяет нагрузку на гидронасос 12 и на нагрузочное устройство 5 в целом. Гидромотор 13 передает вращение посредством кинематической связи (на фигуре не обозначена) приводному устройству 4. Этим обеспечивается рекуперирование части энергии, затраченной на привод и нагружение вариаторной передачи, за исключением потерь на трение и нагрев рабочей жидкости. Для реверсирования вариаторной передачи гидростатическая трансмиссия 9 реверсирует вращение приводного устройства 4, нагрузочного устройства 5 и гидронасоса 12. Гидронасос 12 подает рабочую жидкость по гидромагистрали 15 к гидромотору 13. Величина давления рабочей жидкости в этой гидромагистрали настраивается предохранительным клапаном 17 и определяет нагрузку на гидронасос 12 и на нагрузочное устройство 5 в целом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
