Световая башня, опора световой башни, способ нагнетания воздуха в воздушную полость оболочки опоры световой башни, блок управления работой световой башни

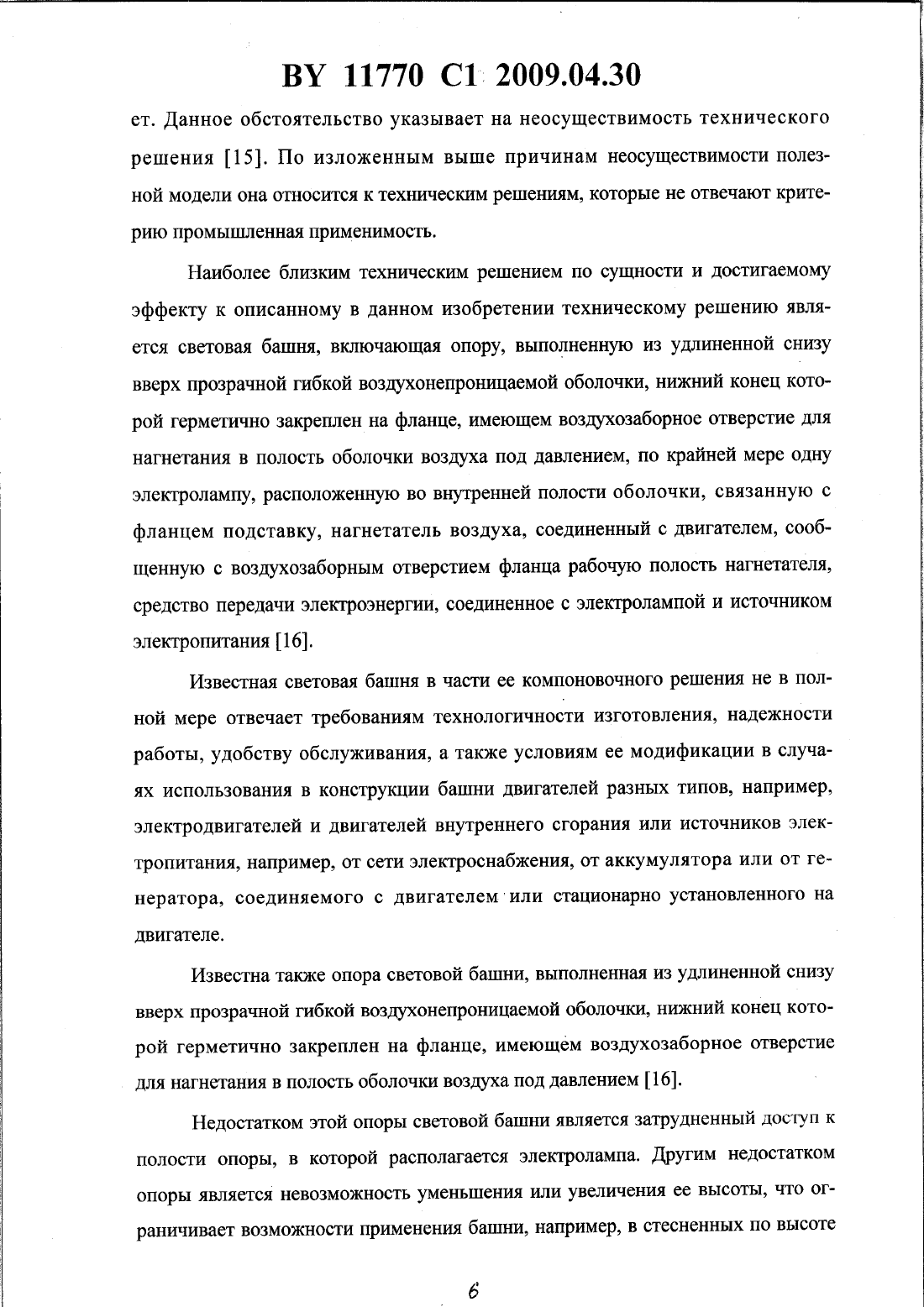

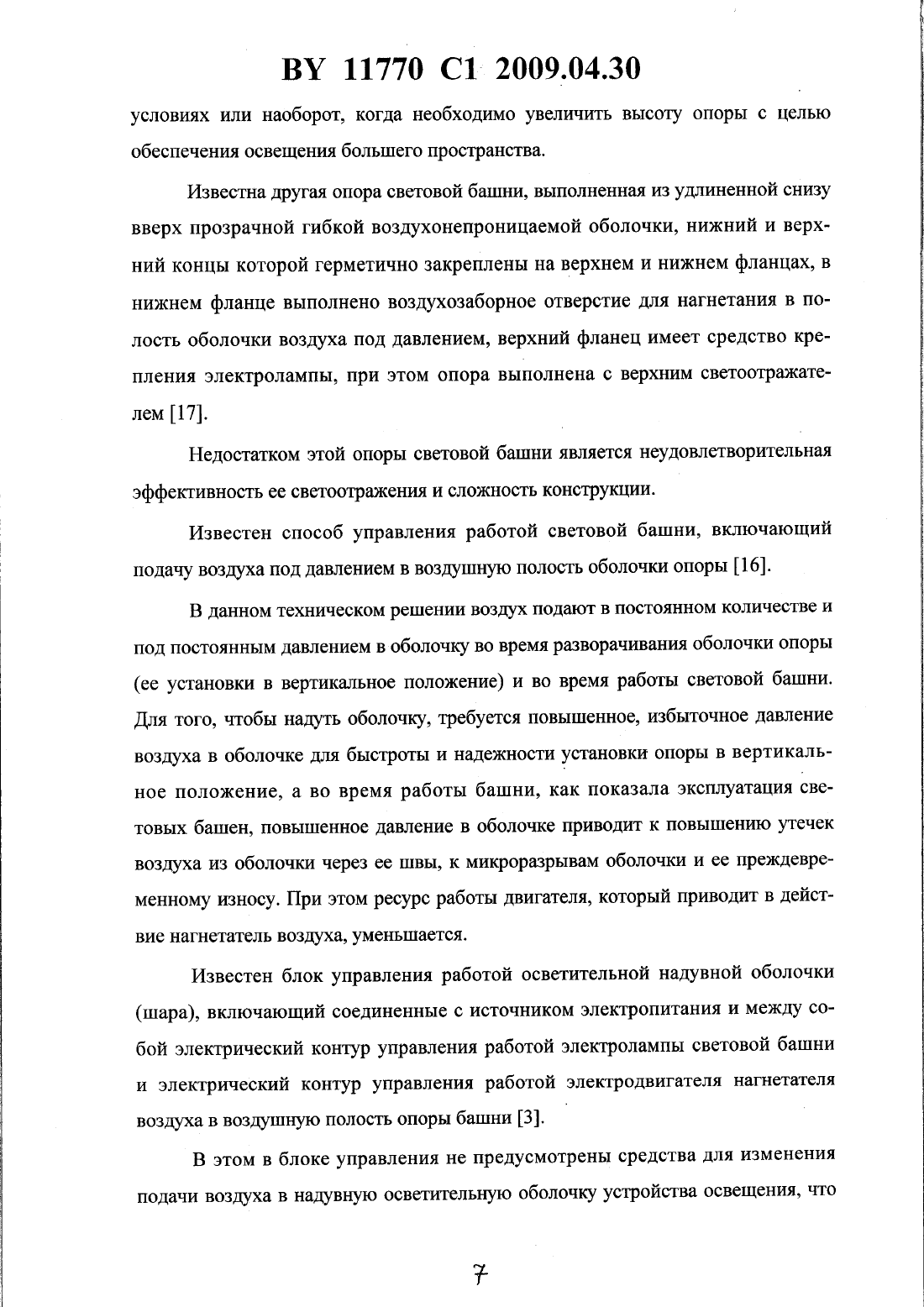

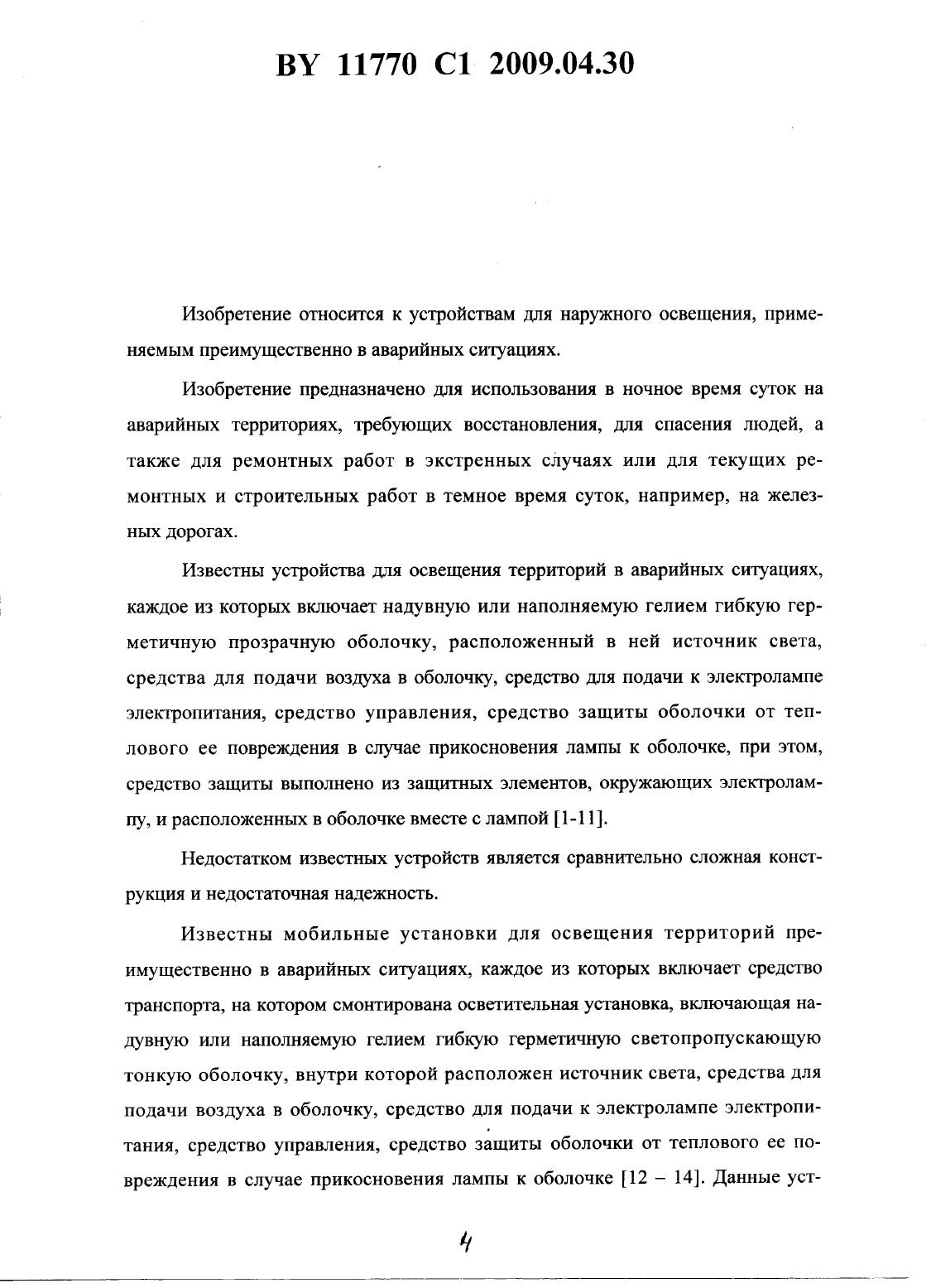

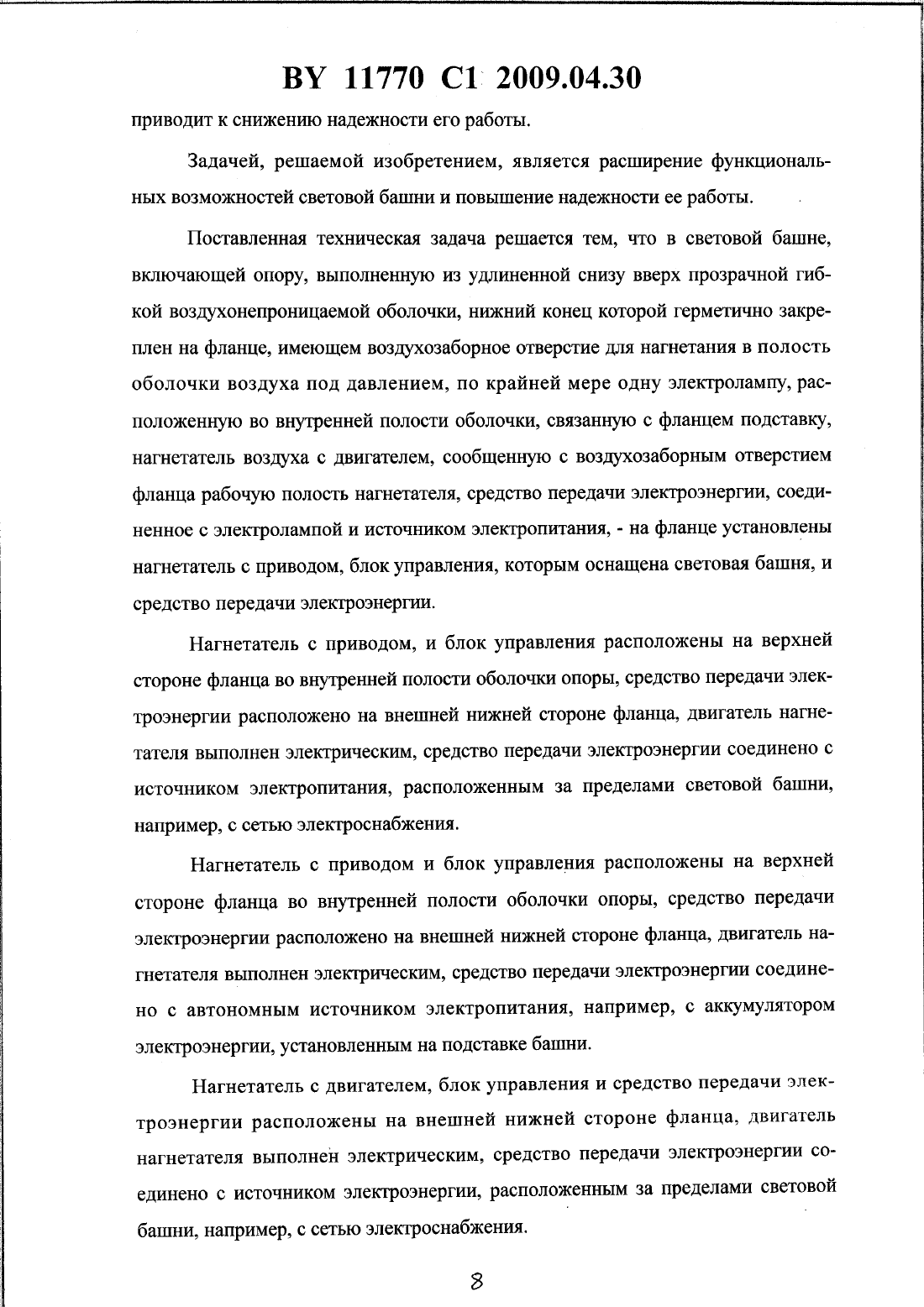

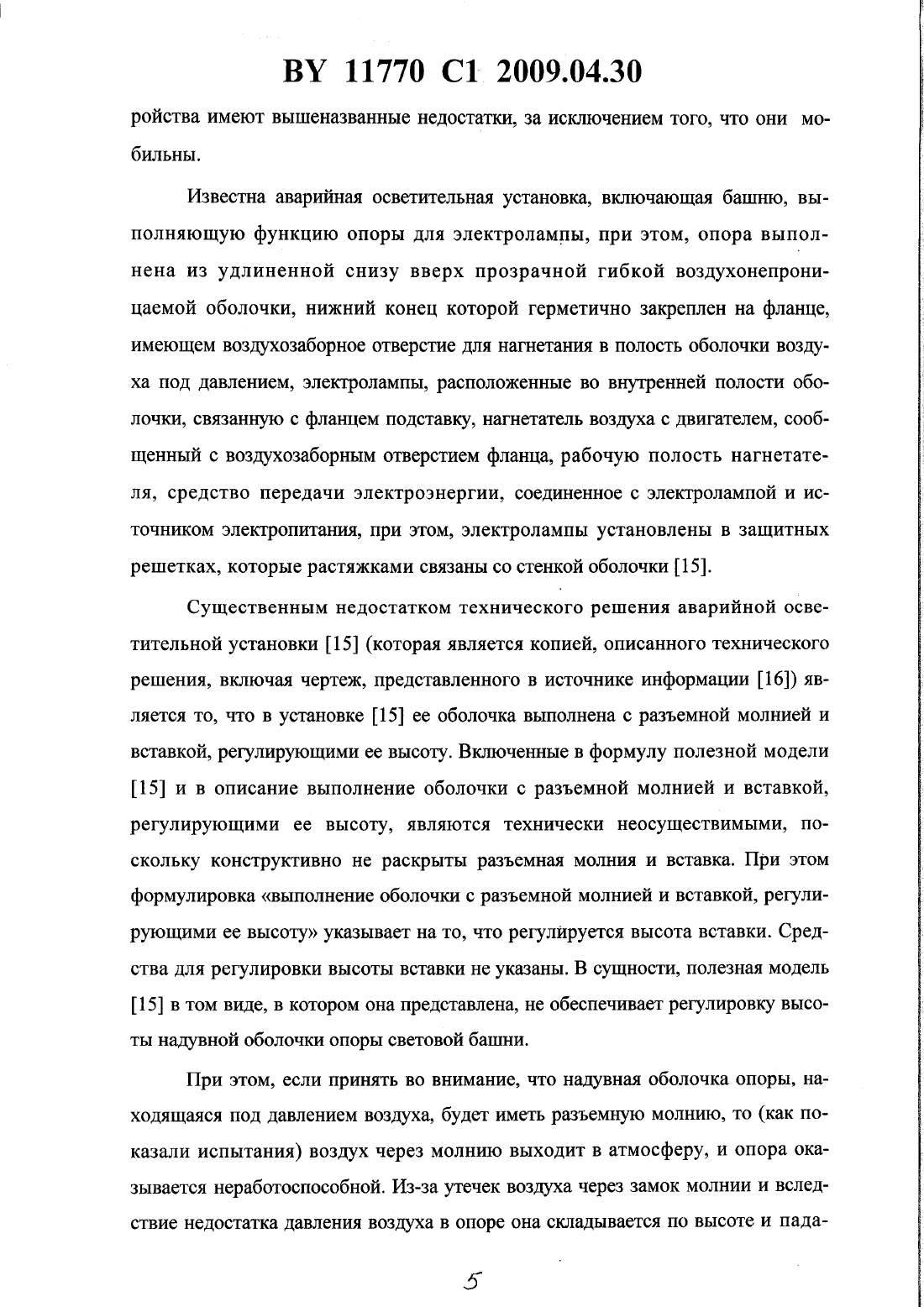

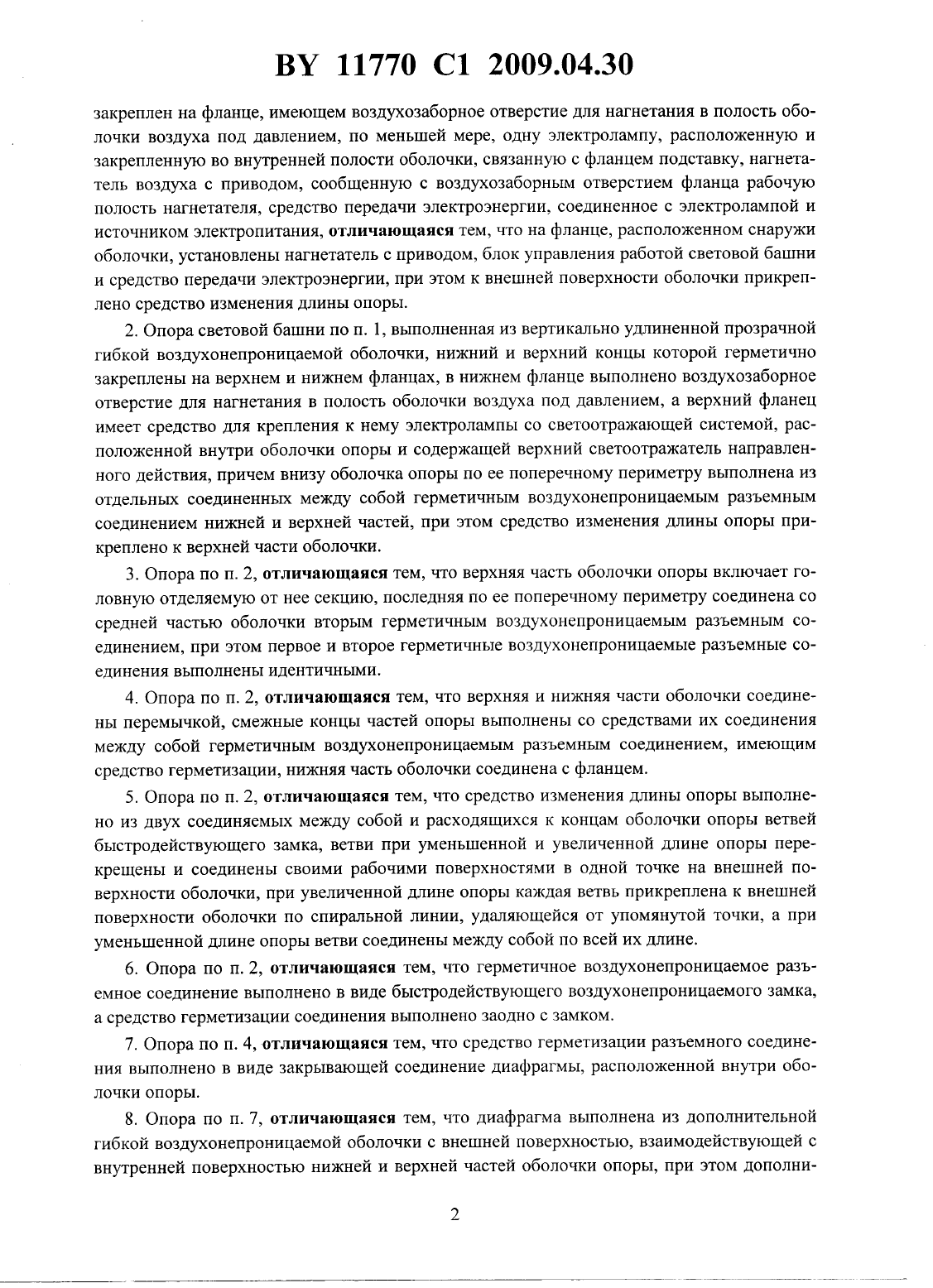

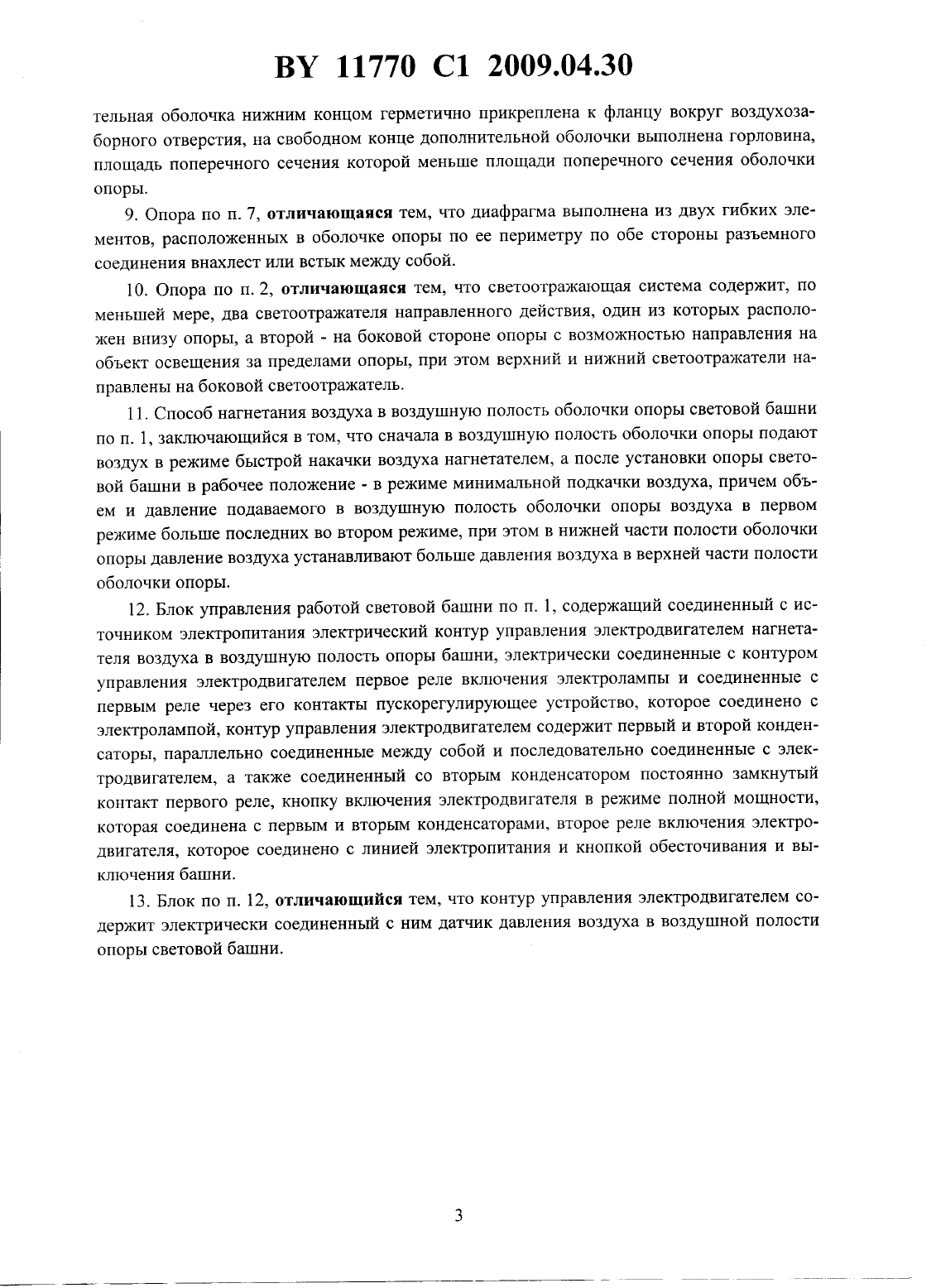

закреплен на фланце, имеющем воздухозаборное отверстие для нагнетания в полость оболочки воздуха под давлением, по меньшей мере, одну электролампу, расположенную и закрепленную во внутренней полости оболочки, связанную с фланцем подставку, нагнетатель воздуха с приводом, сообщенную с воздухозаборным отверстием фланца рабочую полость нагнетателя, средство передачи электроэнергии, соединенное с электролампой и источником электропитания, отличающаяся тем, что на фланце, расположенном снаружи оболочки, установлены нагнетатель с приводом, блок управления работой световой башни и средство передачи электроэнергии, при этом к внешней поверхности оболочки прикреп лено средство изменения длины опоры.2. Опора световой башни по п. 1, выполненная из вертикально удлиненной прозрачной гибкой воздухонепроницаемой оболочки, нижний и верхний концы которой герметично закреплены на верхнем и нижнем фланцах, в нижнем фланце выполнено воздухозаборное отверстие для нагнетания в полость оболочки воздуха под давлением, а верхний фланец имеет средство для крепления к нему электролампы со светоотражающей системой, расположенной внутри оболочки опоры И содержащей верхний светоотражатель направленного действия, причем внизу оболочка опоры по ее поперечному периметру выполнена из отдельных соединенных между собой герметичным воздухонепроницаемым разъемным соединением нижней и верхней частей, при этом средство изменения длины опоры прикреплено к верхней части оболочки.3. Опора по п. 2, отличающаяся тем, что верхняя часть оболочки опоры включает головную отделяемую от нее секцию, последняя по ее поперечному периметру соединена со средней частью оболочки вторым герметичным воздухонепроницаемым разъемным соединением, при этом первое и второе герметичные воздухонепроницаемые разъемные соединения выполнены идентичными.4. Опора по п. 2, отличающаяся тем, что верхняя и нижняя части оболочки соединены перемычкой, смежные концы частей опоры выполнены со средствами их соединения между собой герметичным воздухонепроницаемым разъемным соединением, имеющим средство герметизации, нижняя часть оболочки соединена с фланцем.5. Опора по п. 2, отличающаяся тем, что средство изменения длины опоры выполнено из двух соединяемых между собой и расходящихся к концам оболочки опоры ветвей быстродействующего замка, ветви при уменьшенной и увеличенной длине опоры перекрещены и соединены своими рабочими поверхностями в одной точке на внешней поверхности оболочки, при увеличенной длине опоры каждая ветвь прикреплена к внешней поверхности оболочки по спиральной линии, удаляющейся от упомянутой точки, а при уменьшенной длине опоры ветви соединены между собой по всей их длине.6. Опора по п. 2, отличающаяся тем, что герметичное воздухонепроницаемое разъемное соединение выполнено в виде быстродействующего воздухонепроницаемого замка,а средство герметизации соединения выполнено заодно с замком.7. Опора по п. 4, отличающаяся тем, что средство герметизации разъемного соединения выполнено в виде закрывающей соединение диафрагмы, расположенной внутри оболочки опоры.8. Опора по п. 7, отличающаяся тем, что диафрагма выполнена из дополнительной гибкой воздухонепроницаемой оболочки с внешней поверхностью, взаимодействующей с внутренней поверхностью нижней и верхней частей оболочки опоры, при этом дополни 2тельная оболочка нижним концом герметично прикреплена к фланцу вокруг воздухозаборного отверстия, на свободном конце дополнительной оболочки выполнена горловина,площадь поперечного сечения которой меньше площади поперечного сечения оболочки опоры.9. Опора по п. 7, отличающаяся тем, что диафрагма выполнена из двух гибких элементов, расположенных в оболочке опоры по ее периметру по обе стороны разъемного соединения внахлест или встык между собой.10. Опора по п. 2, отличающаяся тем, что светоотражающая система содержит, по меньшей мере, два светоотражателя направленного действия, один из которых расположен внизу опоры, а второй - на боковой стороне опоры с возможностью направления на объект освещения за пределами опоры, при этом верхний и нижний светоотражатели направлены на боковой свстоотражатель.11. Способ нагнетания воздуха в воздушную полость оболочки опоры световой башни по п. 1, заключающийся в том, что сначала в воздушную полость оболочки опоры подают воздух в режиме быстрой накачки воздуха нагнетателем, а после установки опоры световой башни в рабочее положение - в режиме минимальной подкачки воздуха, причем объем и давление подаваемого в воздушную полость оболочки опоры воздуха в первом режиме больше последних во втором режиме, при этом в нижней части полости оболочки опоры давление воздуха устанавливают больше давления воздуха в верхней части полости оболочки опоры.12. Блок управления работой световой башни по п. 1, содержащий соединенный с источником электропитания электрический контур управления электродвигателем нагнетателя воздуха в воздушную полость опоры башни, электрически соединенные с контуром управления электродвигателем первое реле включения Электролампы и соединенные с первым реле через его контакты пускорегулирующее устройство, которое соединено с электролампой, контур управления электродвигателем содержит первый и второй конденсаторы, параллельно соединенные между собой и последовательно соединенные с электродвигателем, а также соединенный со вторым конденсатором постоянно замкнутый контакт первого реле, кнопку включения электродвигателя в режиме полной мощности,которая соединена с первым и вторым конденсаторами, второе реле включения электродвигателя, которое соединено с линией электропитания и кнопкой обесточивания и выключения башни.13. Блок по п. 12, отличающийся тем, что контур управления электродвигателем содержит электрически соединенный с ним датчик давления воздуха в воздушной полости опоры световой башни.Изобретение относится к устройствам для наружного освещения, приме НЯСМЫМ ПрСИМуЩССТВСННО В аварийных ситуациях.Изобретение предназначено для использования в ночное время суток на аварийных территориях, требующих восстановления, для спасения людей, а также для ремонтных работ в экстренных случаях или для текущих ремонтных и строительных работ в темное время суток, например, на желез НЫХ ДОрОГЗХ.Известны устройства для освещения территорий в аварийных ситуациях,каждое из которых включает надувную или наполняемую гелием гибкую герметичную прозрачную оболочку, расположенный в ней источник света,средства для подачи воздуха в оболочку, средство для подачи к электролампе электропитания, средство управления, средство защиты оболочки от теплового ее повреждения в случае прикосновения лампы к оболочке, при этом,средство защиты выполнено из защитных элементов, окружающих электролам пу, И расположенных в оболочке вместе с лампой 1-11.Недостатком Известных устройств является сравнительно сложная конст руКЦИЯ И НСДОСТЗТОЧНЗЯ НЗДСЖНОСТЬ.Известны мобильные установки для освещения территорий преимущественно в аварийных ситуациях, каждое из которых включает средство транспорта, на котором смонтирована осветительная установка, включающая на дувную или наполняемую гелием гибкую герметичную светопропускающуюТОНКуЮ ОООЛОЧКУ, ВНуТрИ КОТОРОЙ расположен ИСТОЧНИК СВВТЗ, средства ДЛЯподачи воздуха В ОООЛОЧКУ, СРСДСТВО ДЛЯ подачи К электролампе ЭЛСКТрОПИТЗНИЯ, СРЕДСТВО управления, СРСДСТВО защиты ОбОЛОЧКИ ОТ ТСПЛОВОГО ее ПО вреждения в случае прикосновения лампы к оболочке 12 14. Данные уст 11ройства ИМСЮТ ВЫШСНЗЗВЗННЫС недостатки, за ИСЮПОЧСНИСМ ТОГО, ЧТО ОНИ МО бильнЫ.Известна аварийная осветительная установка, включающая башню, выполняющую функцию опоры для Электролампы, при этом, опора выполнена из удлиненной снизу вверх прозрачной гибкой воздухонепроницаемой оболочки, нижний конец которой герметично закреплен на фланце,имеющем воздухозаборное отверстие для нагнетания в полость оболочки воздуха под давлением, электролампы, расположенные во внутренней полости обоЛОЧКИ, связанную С фланцем подставку, нагнетатель воздуха С двигателем, 0006 щенный с воздухозаборнь 1 м отверстием фланца, рабочую полость нагнетателя, средство передачи электроэнергии, соединенное с электролампой и источником электропитания, при этом, электролампы установлены в защитныхрешетках, которые растяжками связаны со стенкой оболочки 15.СУЩССТВСННЫМ недостатком ТОХНИЧССКОГО РСШСНИЯ аварийной СОВСтительной установки 15 (которая является копией, описанного технического решения, включая чертеж, представленного в источнике информации 16) является то, что в установке 15 ее оболочка выполнена с разъемной молнией и вставкой, регулирующими ее высоту. Включенные в формулу полезной модели 15 и в описание выполнение оболочки с разъемной молнией И вставкой,регулирующими ее высоту, являются технически неосуществимыми, поскольку конструктивно не раскрыты разъемная молния и вставка. При этом формулировка выполнение оболочки с разъемной молнией и вставкой, регулирующими ее высоту указывает на то, что регулируется высота вставки. Средетва для регулировки высоты вставки не указаны. В сущности, полезная модель 15 в том виде, в котором она представлена, не обеспечивает регулировку высо ты надувной оболочки опоры световой башни.При ЭТОМ, СОЛИ принять ВО внимание, ЧТО надувная ОООЛОЧКЗ опоры, Находящаяея ПОД давлением ВОЗДУХЗ, будет ИМСТЬ разъемную МОЛНИЮ, ТО (как ПОказали испытания) ВОЗДУХ через МОЛНИЮ ВЫХОДИТ В ЗТМОСФСРУ, И ОПОРЗ ока зывается неработоспособной. Из-за утечек воздуха через замок молнии и вслед СТВИС недостатка давления ВОЗДУХ В ОПОрС она складывается ПО ВЫСОТС И пада 5
