Устройство для подачи льнотресты в прессовальную камеру рулонного пресс-подборщика

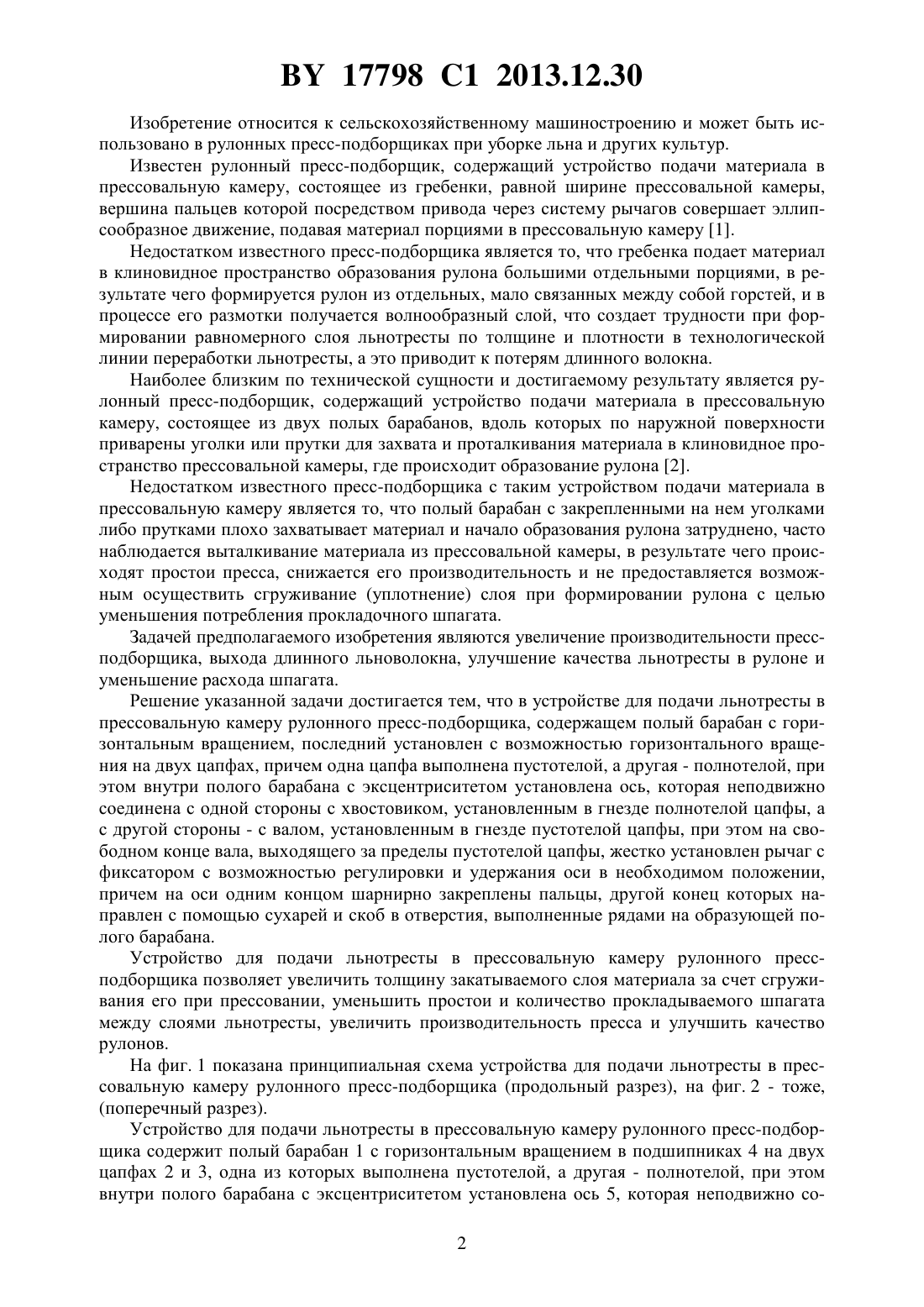

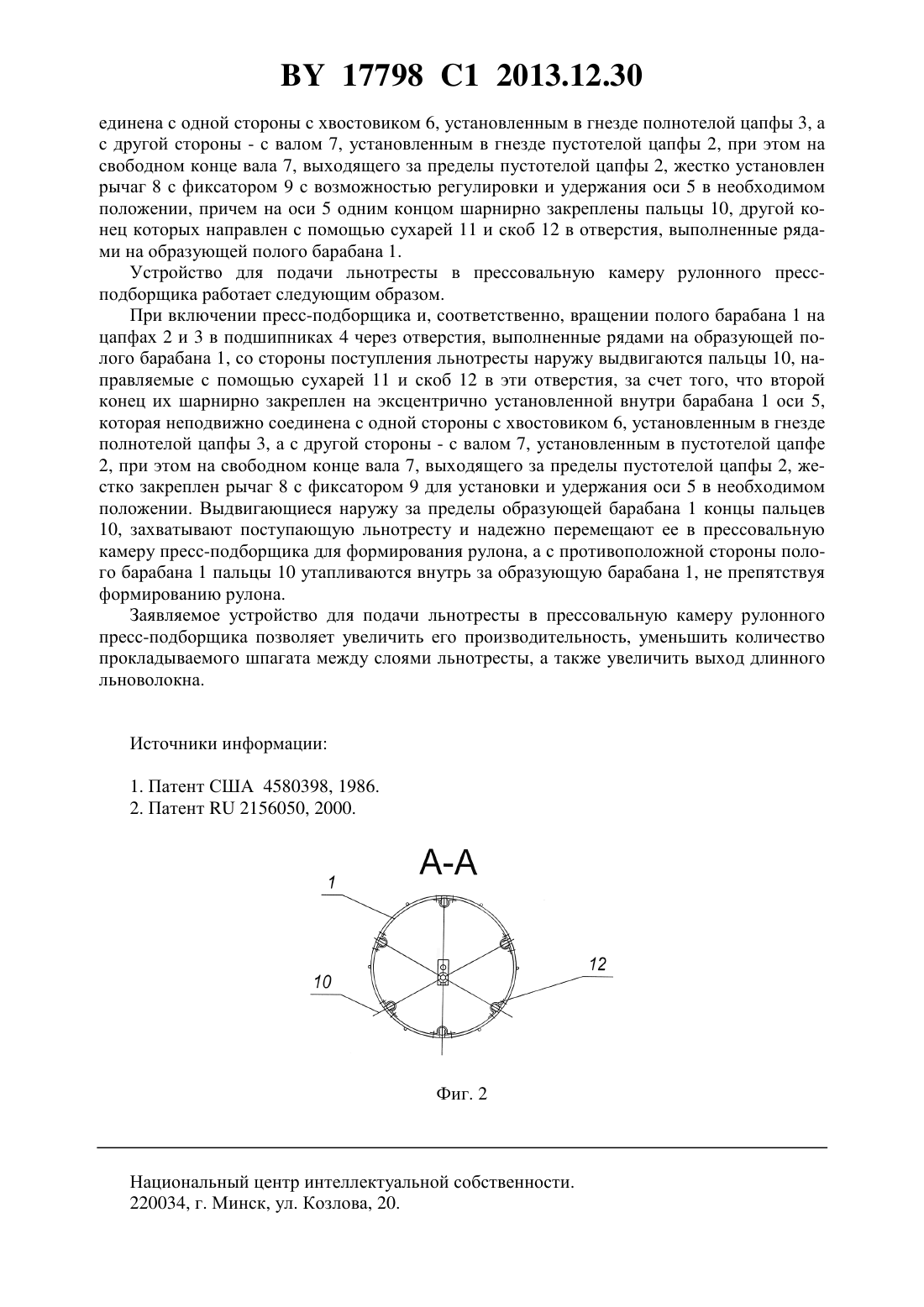

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОДАЧИ ЛЬНОТРЕСТЫ В ПРЕССОВАЛЬНУЮ КАМЕРУ РУЛОННОГО ПРЕСС-ПОДБОРЩИКА(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Науменко Владимир Максимович Самосюк Владимир Георгиевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство для подачи льнотресты в прессовальную камеру рулонного прессподборщика, содержащее полый барабан с горизонтальным вращением, отличающееся тем, что полый барабан установлен с возможностью горизонтального вращения на двух цапфах, причем одна цапфа выполнена пустотелой, а другая - полнотелой, при этом внутри полого барабана с эксцентриситетом установлена ось, которая неподвижно соединена с одной стороны с хвостовиком, установленным в гнезде полнотелой цапфы, а с другой стороны - с валом, установленным в гнезде пустотелой цапфы, при этом на свободном конце вала, выходящего за пределы пустотелой цапфы, жестко установлен рычаг с фиксатором с возможностью регулировки и удержания оси в необходимом положении, причем на оси одним концом шарнирно закреплены пальцы, другой конец которых направлен с помощью сухарей и скоб в отверстия, выполненные рядами на образующей полого барабана. 17798 1 2013.12.30 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в рулонных пресс-подборщиках при уборке льна и других культур. Известен рулонный пресс-подборщик, содержащий устройство подачи материала в прессовальную камеру, состоящее из гребенки, равной ширине прессовальной камеры,вершина пальцев которой посредством привода через систему рычагов совершает эллипсообразное движение, подавая материал порциями в прессовальную камеру 1. Недостатком известного пресс-подборщика является то, что гребенка подает материал в клиновидное пространство образования рулона большими отдельными порциями, в результате чего формируется рулон из отдельных, мало связанных между собой горстей, и в процессе его размотки получается волнообразный слой, что создает трудности при формировании равномерного слоя льнотресты по толщине и плотности в технологической линии переработки льнотресты, а это приводит к потерям длинного волокна. Наиболее близким по технической сущности и достигаемому результату является рулонный пресс-подборщик, содержащий устройство подачи материала в прессовальную камеру, состоящее из двух полых барабанов, вдоль которых по наружной поверхности приварены уголки или прутки для захвата и проталкивания материала в клиновидное пространство прессовальной камеры, где происходит образование рулона 2. Недостатком известного пресс-подборщика с таким устройством подачи материала в прессовальную камеру является то, что полый барабан с закрепленными на нем уголками либо прутками плохо захватывает материал и начало образования рулона затруднено, часто наблюдается выталкивание материала из прессовальной камеры, в результате чего происходят простои пресса, снижается его производительность и не предоставляется возможным осуществить сгруживание (уплотнение) слоя при формировании рулона с целью уменьшения потребления прокладочного шпагата. Задачей предполагаемого изобретения являются увеличение производительности прессподборщика, выхода длинного льноволокна, улучшение качества льнотресты в рулоне и уменьшение расхода шпагата. Решение указанной задачи достигается тем, что в устройстве для подачи льнотресты в прессовальную камеру рулонного пресс-подборщика, содержащем полый барабан с горизонтальным вращением, последний установлен с возможностью горизонтального вращения на двух цапфах, причем одна цапфа выполнена пустотелой, а другая - полнотелой, при этом внутри полого барабана с эксцентриситетом установлена ось, которая неподвижно соединена с одной стороны с хвостовиком, установленным в гнезде полнотелой цапфы, а с другой стороны - с валом, установленным в гнезде пустотелой цапфы, при этом на свободном конце вала, выходящего за пределы пустотелой цапфы, жестко установлен рычаг с фиксатором с возможностью регулировки и удержания оси в необходимом положении,причем на оси одним концом шарнирно закреплены пальцы, другой конец которых направлен с помощью сухарей и скоб в отверстия, выполненные рядами на образующей полого барабана. Устройство для подачи льнотресты в прессовальную камеру рулонного прессподборщика позволяет увеличить толщину закатываемого слоя материала за счет сгруживания его при прессовании, уменьшить простои и количество прокладываемого шпагата между слоями льнотресты, увеличить производительность пресса и улучшить качество рулонов. На фиг. 1 показана принципиальная схема устройства для подачи льнотресты в прессовальную камеру рулонного пресс-подборщика (продольный разрез), на фиг. 2 - тоже,(поперечный разрез). Устройство для подачи льнотресты в прессовальную камеру рулонного пресс-подборщика содержит полый барабан 1 с горизонтальным вращением в подшипниках 4 на двух цапфах 2 и 3, одна из которых выполнена пустотелой, а другая - полнотелой, при этом внутри полого барабана с эксцентриситетом установлена ось 5, которая неподвижно со 2 17798 1 2013.12.30 единена с одной стороны с хвостовиком 6, установленным в гнезде полнотелой цапфы 3, а с другой стороны - с валом 7, установленным в гнезде пустотелой цапфы 2, при этом на свободном конце вала 7, выходящего за пределы пустотелой цапфы 2, жестко установлен рычаг 8 с фиксатором 9 с возможностью регулировки и удержания оси 5 в необходимом положении, причем на оси 5 одним концом шарнирно закреплены пальцы 10, другой конец которых направлен с помощью сухарей 11 и скоб 12 в отверстия, выполненные рядами на образующей полого барабана 1. Устройство для подачи льнотресты в прессовальную камеру рулонного прессподборщика работает следующим образом. При включении пресс-подборщика и, соответственно, вращении полого барабана 1 на цапфах 2 и 3 в подшипниках 4 через отверстия, выполненные рядами на образующей полого барабана 1, со стороны поступления льнотресты наружу выдвигаются пальцы 10, направляемые с помощью сухарей 11 и скоб 12 в эти отверстия, за счет того, что второй конец их шарнирно закреплен на эксцентрично установленной внутри барабана 1 оси 5,которая неподвижно соединена с одной стороны с хвостовиком 6, установленным в гнезде полнотелой цапфы 3, а с другой стороны - с валом 7, установленным в пустотелой цапфе 2, при этом на свободном конце вала 7, выходящего за пределы пустотелой цапфы 2, жестко закреплен рычаг 8 с фиксатором 9 для установки и удержания оси 5 в необходимом положении. Выдвигающиеся наружу за пределы образующей барабана 1 концы пальцев 10, захватывают поступающую льнотресту и надежно перемещают ее в прессовальную камеру пресс-подборщика для формирования рулона, а с противоположной стороны полого барабана 1 пальцы 10 утапливаются внутрь за образующую барабана 1, не препятствуя формированию рулона. Заявляемое устройство для подачи льнотресты в прессовальную камеру рулонного пресс-подборщика позволяет увеличить его производительность, уменьшить количество прокладываемого шпагата между слоями льнотресты, а также увеличить выход длинного льноволокна. Источники информации 1. Патент США 4580398, 1986. 2. Патент 2156050, 2000. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
