Графитовый трубчатый атомизатор для атомно-абсорбционной спектрофотометрии

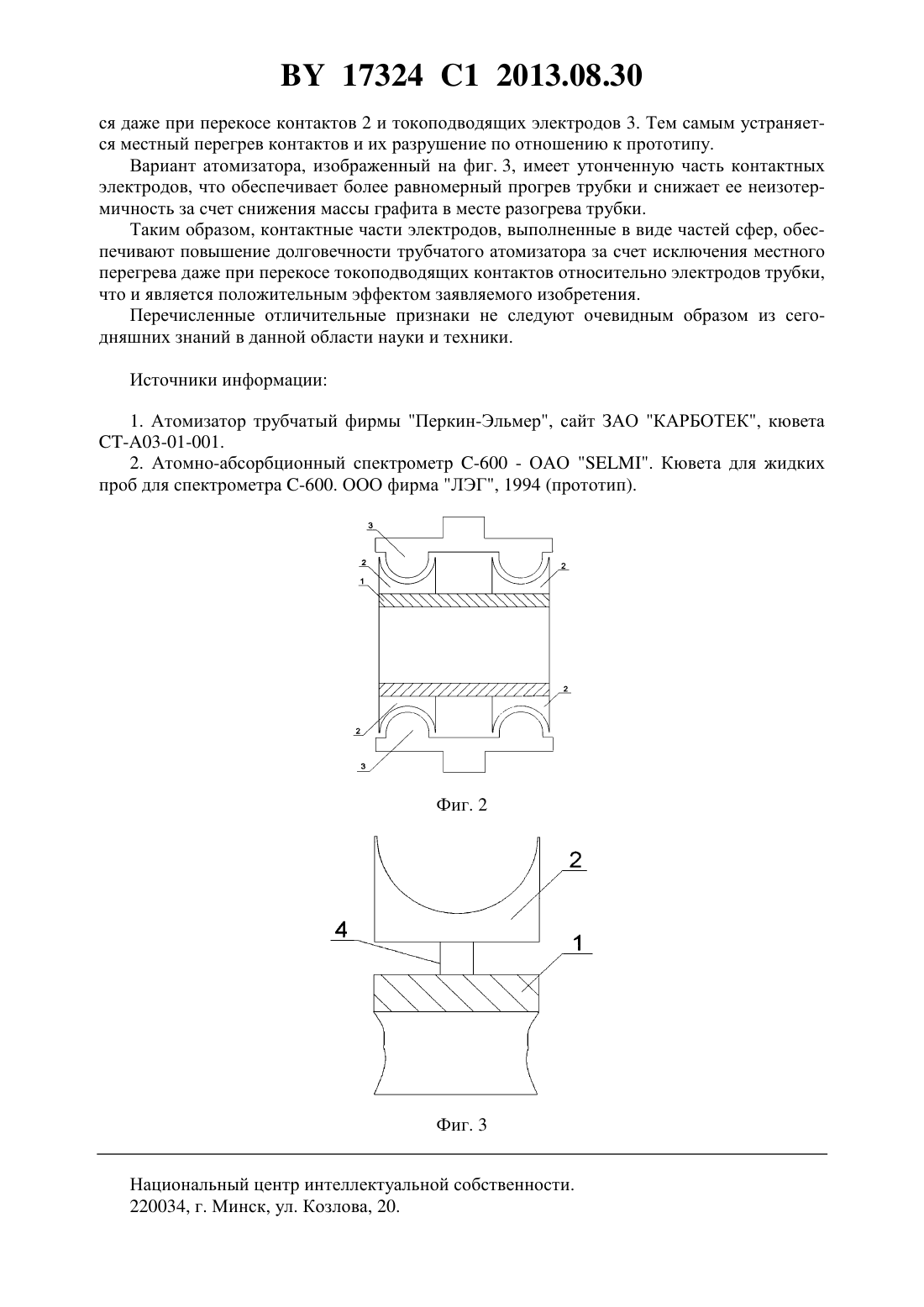

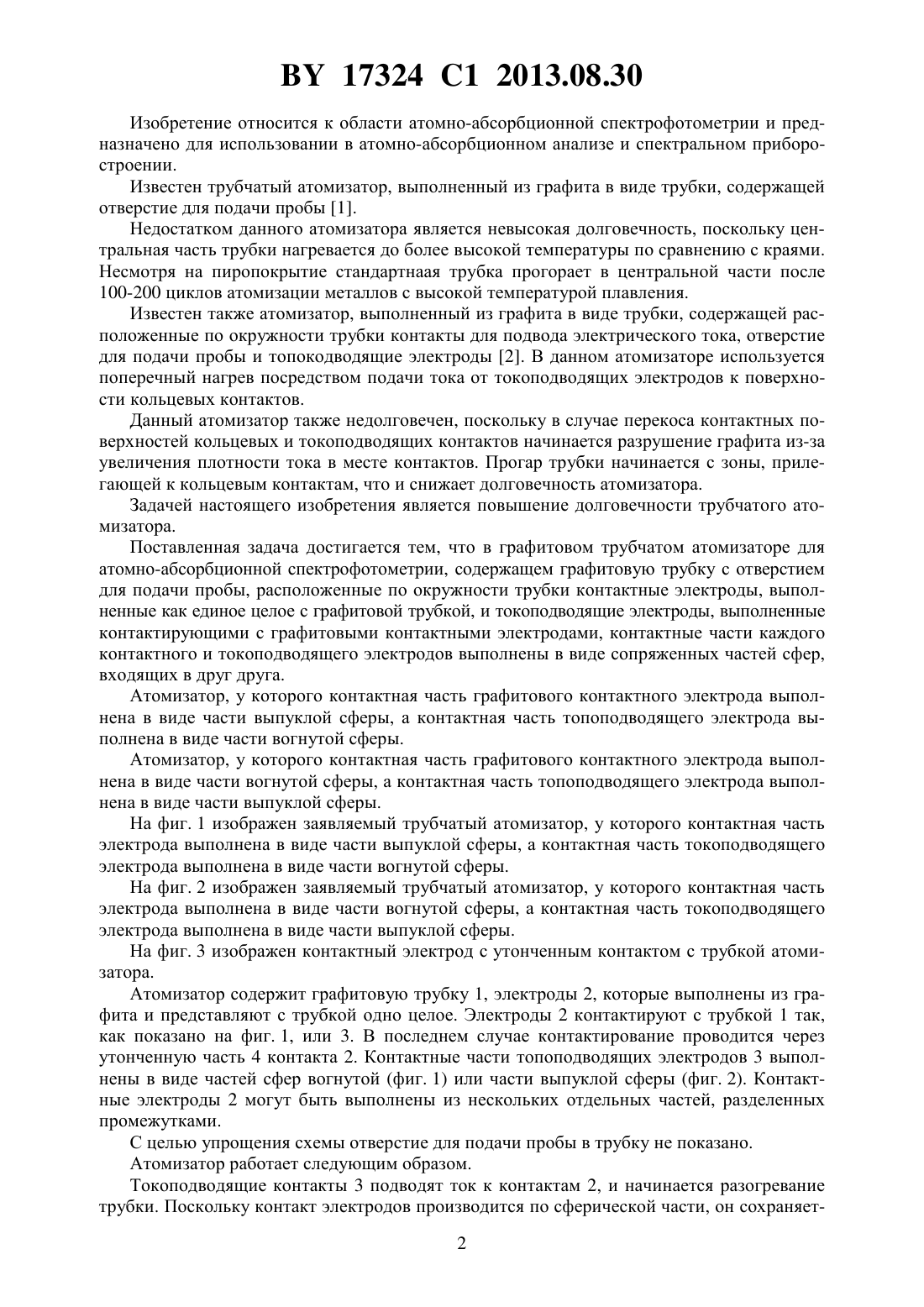

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГРАФИТОВЫЙ ТРУБЧАТЫЙ АТОМИЗАТОР ДЛЯ АТОМНОАБСОРБЦИОННОЙ СПЕКТРОФОТОМЕТРИИ(71) Заявитель Конструкторско-технологическое республиканское унитарное предприятие Нуклон(72) Авторы Бузук Александр Александрович Курейчик Константин Петрович(73) Патентообладатель Конструкторско-технологическое республиканское унитарное предприятие Нуклон(57) 1. Графитовый трубчатый атомизатор для атомно-абсорбционной спектрофотометрии,содержащий графитовую трубку с отверстием для подачи пробы, расположенные по окружности трубки графитовые контактные электроды, выполненные как единое целое с графитовой трубкой, и токоподводящие электроды, выполненные контактирующими с графитовыми контактными электродами, причем контактные части каждого контактного и токоподводящего электродов выполнены в виде сопряженных частей сфер, входящих друг в друга. 2. Атомизатор по п. 1, отличающийся тем, что контактная часть графитового контактного электрода выполнена в виде части выпуклой сферы, а контактная часть токоподводящего электрода выполнена в виде части вогнутой сферы. 3. Атомизатор по п. 1, отличающийся тем, что контактная часть графитового контактного электрода выполнена в виде части вогнутой сферы, а контактная часть токоподводящего электрода выполнена в виде части выпуклой сферы. 17324 1 2013.08.30 Изобретение относится к области атомно-абсорбционной спектрофотометрии и предназначено для использовании в атомно-абсорбционном анализе и спектральном приборостроении. Известен трубчатый атомизатор, выполненный из графита в виде трубки, содержащей отверстие для подачи пробы 1. Недостатком данного атомизатора является невысокая долговечность, поскольку центральная часть трубки нагревается до более высокой температуры по сравнению с краями. Несмотря на пиропокрытие стандартнаая трубка прогорает в центральной части после 100-200 циклов атомизации металлов с высокой температурой плавления. Известен также атомизатор, выполненный из графита в виде трубки, содержащей расположенные по окружности трубки контакты для подвода электрического тока, отверстие для подачи пробы и топокодводящие электроды 2. В данном атомизаторе используется поперечный нагрев посредством подачи тока от токоподводящих электродов к поверхности кольцевых контактов. Данный атомизатор также недолговечен, поскольку в случае перекоса контактных поверхностей кольцевых и токоподводящих контактов начинается разрушение графита из-за увеличения плотности тока в месте контактов. Прогар трубки начинается с зоны, прилегающей к кольцевым контактам, что и снижает долговечность атомизатора. Задачей настоящего изобретения является повышение долговечности трубчатого атомизатора. Поставленная задача достигается тем, что в графитовом трубчатом атомизаторе для атомно-абсорбционной спектрофотометрии, содержащем графитовую трубку с отверстием для подачи пробы, расположенные по окружности трубки контактные электроды, выполненные как единое целое с графитовой трубкой, и токоподводящие электроды, выполненные контактирующими с графитовыми контактными электродами, контактные части каждого контактного и токоподводящего электродов выполнены в виде сопряженных частей сфер,входящих в друг друга. Атомизатор, у которого контактная часть графитового контактного электрода выполнена в виде части выпуклой сферы, а контактная часть топоподводящего электрода выполнена в виде части вогнутой сферы. Атомизатор, у которого контактная часть графитового контактного электрода выполнена в виде части вогнутой сферы, а контактная часть топоподводящего электрода выполнена в виде части выпуклой сферы. На фиг. 1 изображен заявляемый трубчатый атомизатор, у которого контактная часть электрода выполнена в виде части выпуклой сферы, а контактная часть токоподводящего электрода выполнена в виде части вогнутой сферы. На фиг. 2 изображен заявляемый трубчатый атомизатор, у которого контактная часть электрода выполнена в виде части вогнутой сферы, а контактная часть токоподводящего электрода выполнена в виде части выпуклой сферы. На фиг. 3 изображен контактный электрод с утонченным контактом с трубкой атомизатора. Атомизатор содержит графитовую трубку 1, электроды 2, которые выполнены из графита и представляют с трубкой одно целое. Электроды 2 контактируют с трубкой 1 так,как показано на фиг. 1, или 3. В последнем случае контактирование проводится через утонченную часть 4 контакта 2. Контактные части топоподводящих электродов 3 выполнены в виде частей сфер вогнутой (фиг. 1) или части выпуклой сферы (фиг. 2). Контактные электроды 2 могут быть выполнены из нескольких отдельных частей, разделенных промежутками. С целью упрощения схемы отверстие для подачи пробы в трубку не показано. Атомизатор работает следующим образом. Токоподводящие контакты 3 подводят ток к контактам 2, и начинается разогревание трубки. Поскольку контакт электродов производится по сферической части, он сохраняет 2 17324 1 2013.08.30 ся даже при перекосе контактов 2 и токоподводящих электродов 3. Тем самым устраняется местный перегрев контактов и их разрушение по отношению к прототипу. Вариант атомизатора, изображенный на фиг. 3, имеет утонченную часть контактных электродов, что обеспечивает более равномерный прогрев трубки и снижает ее неизотермичность за счет снижения массы графита в месте разогрева трубки. Таким образом, контактные части электродов, выполненные в виде частей сфер, обеспечивают повышение долговечности трубчатого атомизатора за счет исключения местного перегрева даже при перекосе токоподводящих контактов относительно электродов трубки,что и является положительным эффектом заявляемого изобретения. Перечисленные отличительные признаки не следуют очевидным образом из сегодняшних знаний в данной области науки и техники. Источники информации 1. Атомизатор трубчатый фирмы Перкин-Эльмер, сайт ЗАО КАРБОТЕК, кювета-03-01-001. 2. Атомно-абсорбционный спектрометр -600 - ОАО . Кювета для жидких проб для спектрометра -600. ООО фирма ЛЭГ, 1994 (прототип). Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
