Трубчатый атомизатор для атомно-абсорбционной спектрофотометрии

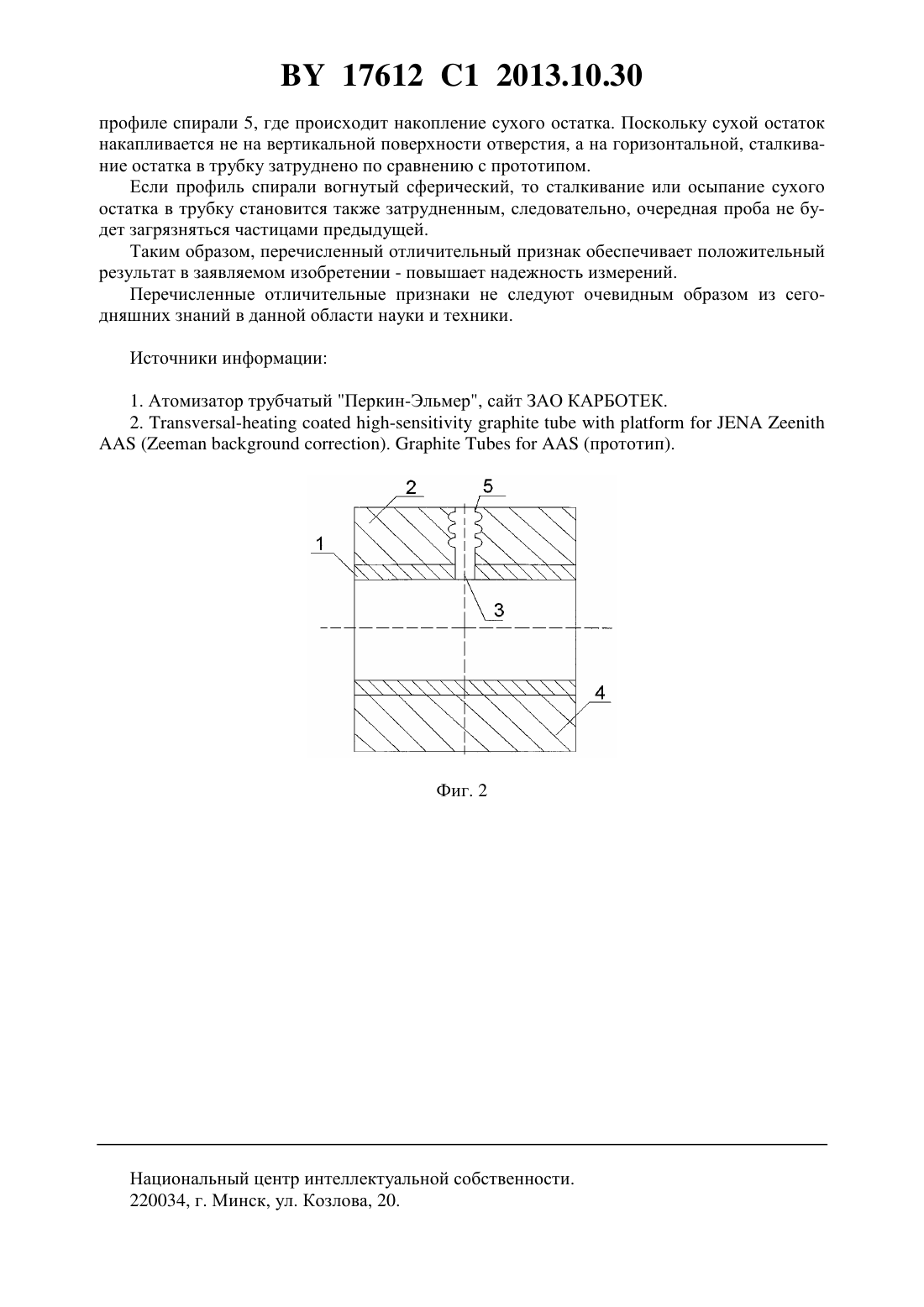

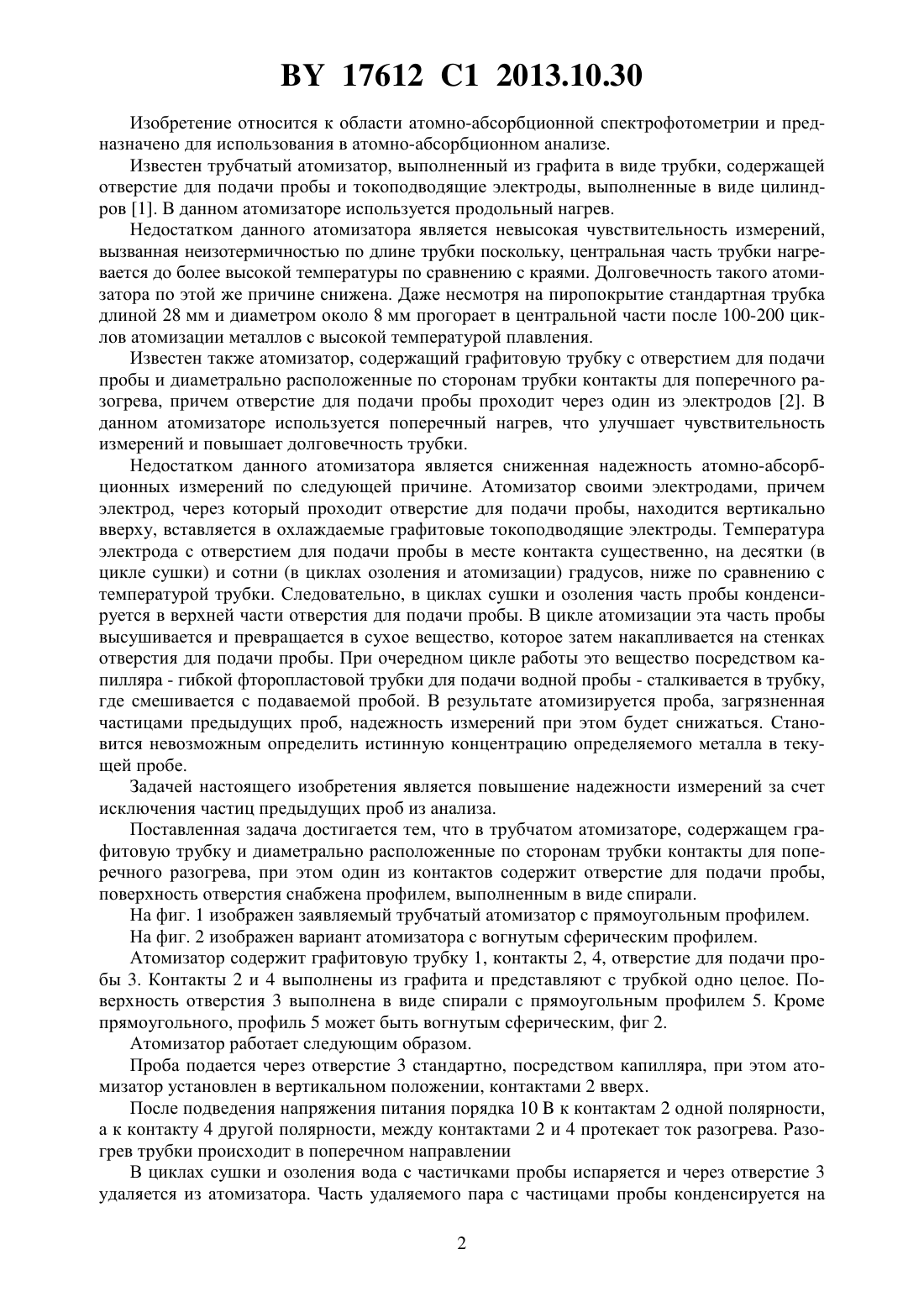

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТРУБЧАТЫЙ АТОМИЗАТОР ДЛЯ АТОМНО-АБСОРБЦИОННОЙ СПЕКТРОФОТОМЕТРИИ(71) Заявитель Конструкторско-технологическое республиканское унитарное предприятие Нуклон(72) Авторы Бузук Александр Александрович Курейчик Константин Петрович(73) Патентообладатель Конструкторско-технологическое республиканское унитарное предприятие Нуклон(57) 1. Трубчатый атомизатор для атомно-абсорбционной спектрофотометрии, содержащий графитовую трубку и диаметрально расположенные по окружности трубки графитовые контакты для поперечного разогрева, выполненные как единое целое с графитовой трубкой, один из которых содержит отверстие для подачи пробы, при этом внутренняя поверхность стенок отверстия выполнена в виде спирали. 2. Атомизатор по п. 1, отличающийся тем, что профиль сечения спирали выполнен прямоугольным. 3. Атомизатор по п. 1, отличающийся тем, что профиль сечения спирали выполнен в виде, как это изображено на фиг. 2. 17612 1 2013.10.30 Изобретение относится к области атомно-абсорбционной спектрофотометрии и предназначено для использования в атомно-абсорбционном анализе. Известен трубчатый атомизатор, выполненный из графита в виде трубки, содержащей отверстие для подачи пробы и токоподводящие электроды, выполненные в виде цилиндров 1. В данном атомизаторе используется продольный нагрев. Недостатком данного атомизатора является невысокая чувствительность измерений,вызванная неизотермичностью по длине трубки поскольку, центральная часть трубки нагревается до более высокой температуры по сравнению с краями. Долговечность такого атомизатора по этой же причине снижена. Даже несмотря на пиропокрытие стандартная трубка длиной 28 мм и диаметром около 8 мм прогорает в центральной части после 100-200 циклов атомизации металлов с высокой температурой плавления. Известен также атомизатор, содержащий графитовую трубку с отверстием для подачи пробы и диаметрально расположенные по сторонам трубки контакты для поперечного разогрева, причем отверстие для подачи пробы проходит через один из электродов 2. В данном атомизаторе используется поперечный нагрев, что улучшает чувствительность измерений и повышает долговечность трубки. Недостатком данного атомизатора является сниженная надежность атомно-абсорбционных измерений по следующей причине. Атомизатор своими электродами, причем электрод, через который проходит отверстие для подачи пробы, находится вертикально вверху, вставляется в охлаждаемые графитовые токоподводящие электроды. Температура электрода с отверстием для подачи пробы в месте контакта существенно, на десятки (в цикле сушки) и сотни (в циклах озоления и атомизации) градусов, ниже по сравнению с температурой трубки. Следовательно, в циклах сушки и озоления часть пробы конденсируется в верхней части отверстия для подачи пробы. В цикле атомизации эта часть пробы высушивается и превращается в сухое вещество, которое затем накапливается на стенках отверстия для подачи пробы. При очередном цикле работы это вещество посредством капилляра - гибкой фторопластовой трубки для подачи водной пробы - сталкивается в трубку,где смешивается с подаваемой пробой. В результате атомизируется проба, загрязненная частицами предыдущих проб, надежность измерений при этом будет снижаться. Становится невозможным определить истинную концентрацию определяемого металла в текущей пробе. Задачей настоящего изобретения является повышение надежности измерений за счет исключения частиц предыдущих проб из анализа. Поставленная задача достигается тем, что в трубчатом атомизаторе, содержащем графитовую трубку и диаметрально расположенные по сторонам трубки контакты для поперечного разогрева, при этом один из контактов содержит отверстие для подачи пробы,поверхность отверстия снабжена профилем, выполненным в виде спирали. На фиг. 1 изображен заявляемый трубчатый атомизатор с прямоугольным профилем. На фиг. 2 изображен вариант атомизатора с вогнутым сферическим профилем. Атомизатор содержит графитовую трубку 1, контакты 2, 4, отверстие для подачи пробы 3. Контакты 2 и 4 выполнены из графита и представляют с трубкой одно целое. Поверхность отверстия 3 выполнена в виде спирали с прямоугольным профилем 5. Кроме прямоугольного, профиль 5 может быть вогнутым сферическим, фиг 2. Атомизатор работает следующим образом. Проба подается через отверстие 3 стандартно, посредством капилляра, при этом атомизатор установлен в вертикальном положении, контактами 2 вверх. После подведения напряжения питания порядка 10 к контактам 2 одной полярности,а к контакту 4 другой полярности, между контактами 2 и 4 протекает ток разогрева. Разогрев трубки происходит в поперечном направлении В циклах сушки и озоления вода с частичками пробы испаряется и через отверстие 3 удаляется из атомизатора. Часть удаляемого пара с частицами пробы конденсируется на 2 17612 1 2013.10.30 профиле спирали 5, где происходит накопление сухого остатка. Поскольку сухой остаток накапливается не на вертикальной поверхности отверстия, а на горизонтальной, сталкивание остатка в трубку затруднено по сравнению с прототипом. Если профиль спирали вогнутый сферический, то сталкивание или осыпание сухого остатка в трубку становится также затрудненным, следовательно, очередная проба не будет загрязняться частицами предыдущей. Таким образом, перечисленный отличительный признак обеспечивает положительный результат в заявляемом изобретении - повышает надежность измерений. Перечисленные отличительные признаки не следуют очевидным образом из сегодняшних знаний в данной области науки и техники. Источники информации 1. Атомизатор трубчатый Перкин-Эльмер, сайт ЗАО КАРБОТЕК. 2. --.(прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
