Устройство для пальцевой реографии

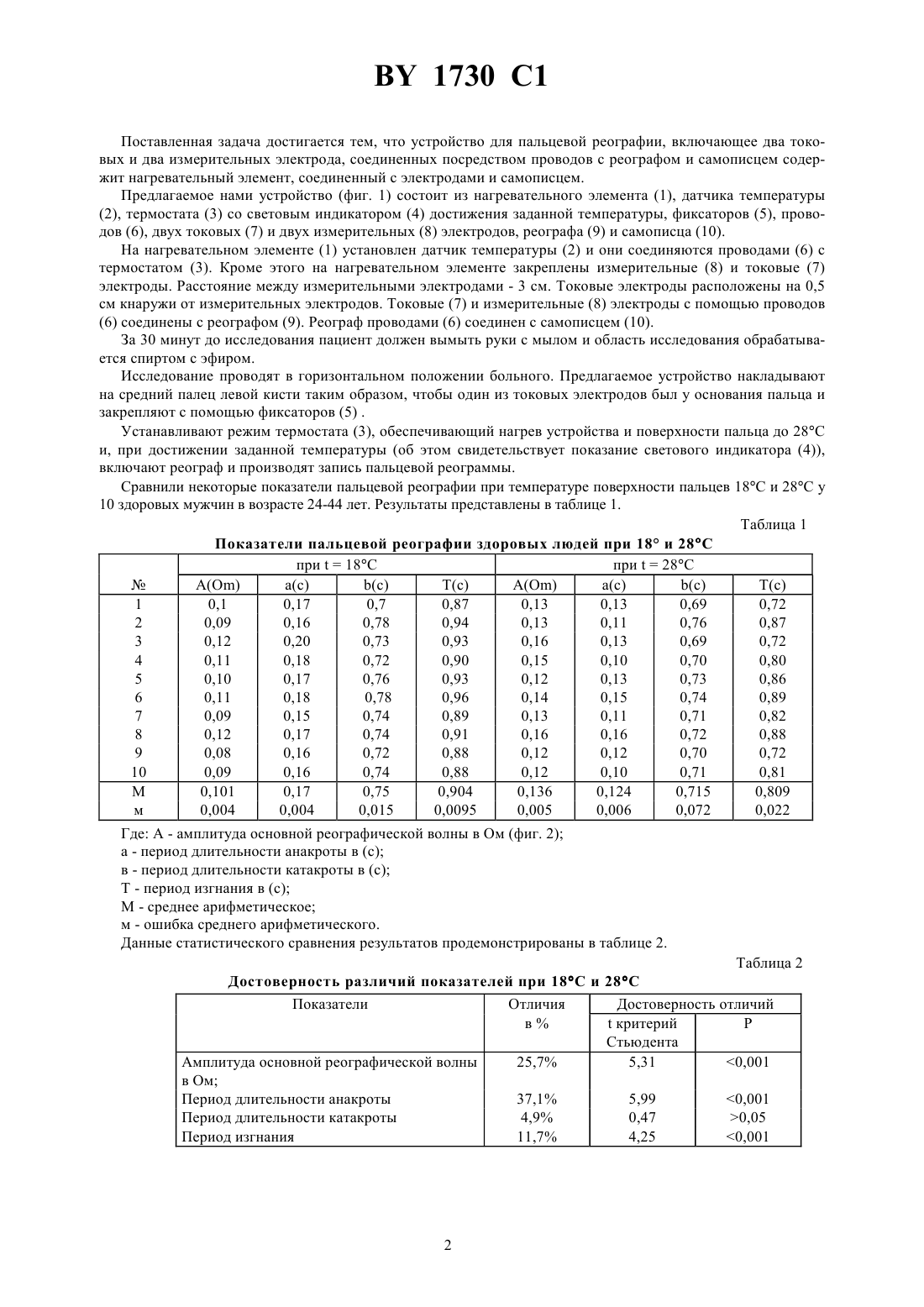

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ПАЛЬЦЕВОЙ РЕОГРАФИИ(71) Заявитель Витебский медицинский институт(73) Патентообладатель Витебский медицинский институт(57) Устройство для пальцевой реографии, включающее два токовых и два измерительных электрода, соединенные посредством проводов с реографом и самописцем, отличающееся тем, что оно содержит нагревательный элемент, соединенный с электродами и самописцем.(56) 1. Аринчин В.Н., Севковский А.И. Электроды для регистрации реоплетизмограмм пальца // Здравоохранение Белоруссии.- 1984.-3.-С. 74-75. Изобретение относится к медицине и может быть использовано для исследования периферической гемодинамики. Известно устройство для пальцевой реографии, включающее два токовых и два измерительных, соединенных посредством проводов с реографом и самописцем 1. Исследование с использованием известного устройства проводится при комнатной температуре (1828 С). Объемный кровоток в пальцах в значительной мере зависит от температуры. Поэтому повторные исследования пальцевого кровотока без учета влияния температуры недостаточно точны. Задача изобретения повышение точности исследования. 1730 1 Поставленная задача достигается тем, что устройство для пальцевой реографии, включающее два токовых и два измерительных электрода, соединенных посредством проводов с реографом и самописцем содержит нагревательный элемент, соединенный с электродами и самописцем. Предлагаемое нами устройство (фиг. 1) состоит из нагревательного элемента (1), датчика температуры(2), термостата (3) со световым индикатором (4) достижения заданной температуры, фиксаторов (5), проводов (6), двух токовых (7) и двух измерительных (8) электродов, реографа (9) и самописца (10). На нагревательном элементе (1) установлен датчик температуры (2) и они соединяются проводами (6) с термостатом (3). Кроме этого на нагревательном элементе закреплены измерительные (8) и токовые (7) электроды. Расстояние между измерительными электродами - 3 см. Токовые электроды расположены на 0,5 см кнаружи от измерительных электродов. Токовые (7) и измерительные (8) электроды с помощью проводов(6) соединены с реографом (9). Реограф проводами (6) соединен с самописцем (10). За 30 минут до исследования пациент должен вымыть руки с мылом и область исследования обрабатывается спиртом с эфиром. Исследование проводят в горизонтальном положении больного. Предлагаемое устройство накладывают на средний палец левой кисти таким образом, чтобы один из токовых электродов был у основания пальца и закрепляют с помощью фиксаторов (5) . Устанавливают режим термостата (3), обеспечивающий нагрев устройства и поверхности пальца до 28 С и, при достижении заданной температуры (об этом свидетельствует показание светового индикатора (4,включают реограф и производят запись пальцевой реограммы. Сравнили некоторые показатели пальцевой реографии при температуре поверхности пальцев 18 С и 28 С у 10 здоровых мужчин в возрасте 24-44 лет. Результаты представлены в таблице 1. Таблица 1 Показатели пальцевой реографии здоровых людей при 18 и 28 С 0,101 0,17 0,75 0,904 0,136 0,124 0,715 0,809 м 0,004 0,004 0,015 0,0095 0,005 0,006 0,072 0,022 Где А - амплитуда основной реографической волны в Ом (фиг. 2) а - период длительности анакроты в (с) в - период длительности катакроты в (с) Т - период изгнания в (с) М - среднее арифметическое м - ошибка среднего арифметического. Данные статистического сравнения результатов продемонстрированы в таблице 2. Таблица 2 Достоверность различий показателей при 18 С и 28 С Показатели Отличия Достоверность отличий вкритерий Р Стьюдента Амплитуда основной реографической волны 25,7 5,31 0,001 в Ом Период длительности анакроты 37,1 5,99 0,001 Период длительности катакроты 4,9 0,47 0,05 Период изгнания 11,7 4,25 0,001 1730 1 Амплитуда основной реографической волны, период длительности анакроты и период изгнания при изучаемых значениях температур отличаются с высокой достоверностью. Из этого следует, что для получения более точных и сравнимых результатов при повторных записях пальцевой реограммы, необходимо соблюдать одинаковые температурные режимы. Результаты повторных исследований при постоянной температуре поверхности пальца и электродов представлены в таблице 3. Таблица 3 Показатели пальцевой реографии при повторных исследованиях, проведенных с помощью устройства для пальцевой реографии (температура поверхности пальца 28 С) 0,110 0,114 0,676 0,782 0,114 0,119 0,676 0,80 м 0,0086 0,004 0,015 0,011 0,007 0,005 0,014 0,012 Результаты свидетельствуют (таблица 3), что достоверных различий изучаемых показателей нет. Ожидаемые преимущества заявляемого изобретения повышение точности пальцевой реографии, что достигается стабилизацией температуры пальца и электродов. Подготовлен макет устройства для пальцевой реографии. оставитель А.И. Сорокин Редактор В.Н. Позняк Корректор Т.Н. Никитина Заказ 2089 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
