Капустоуборочный комбайн

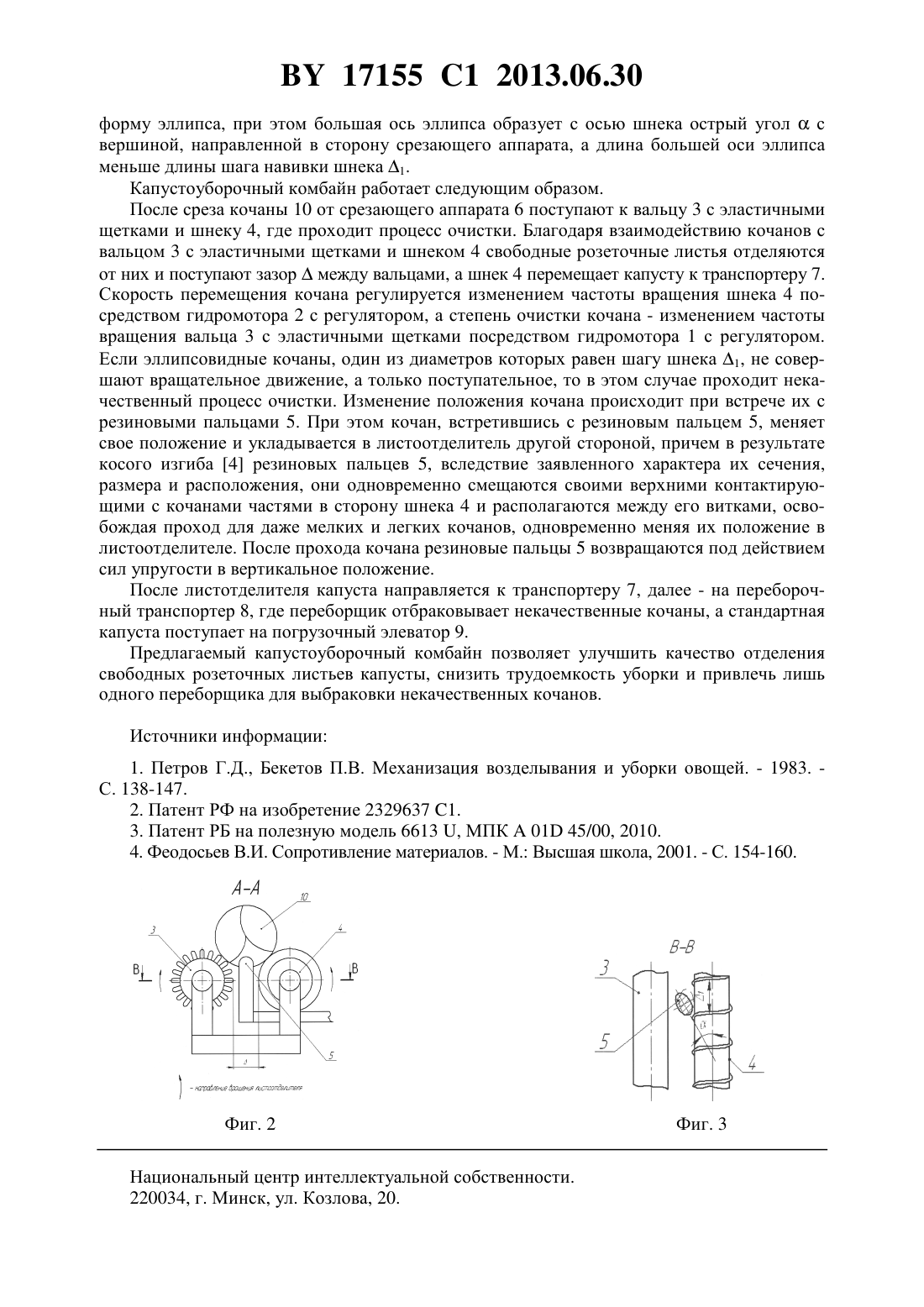

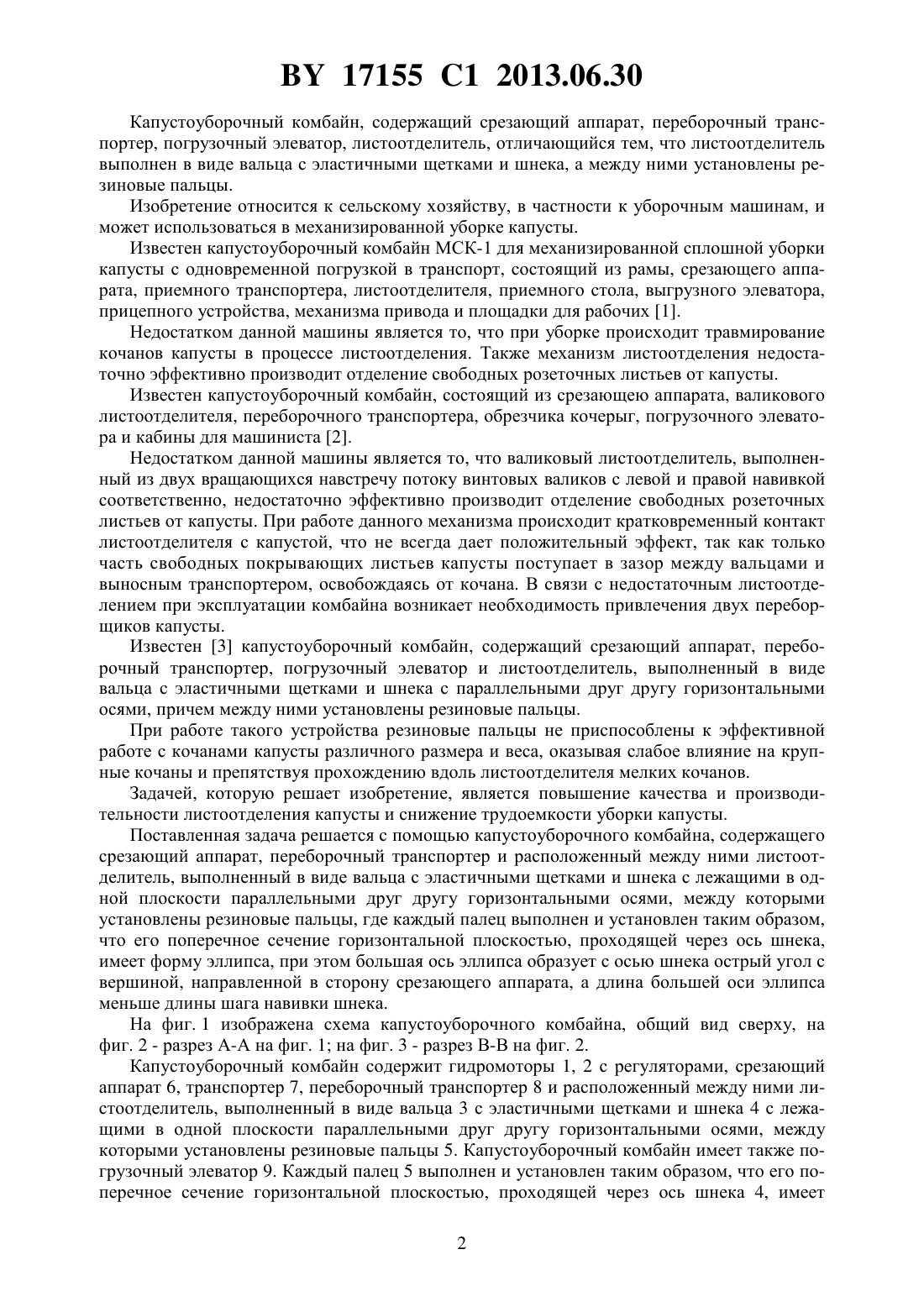

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Агейчик Александр Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Капустоуборочный комбайн, содержащий срезающий аппарат, переборочный транспортер и расположенный между ними листоотделитель, выполненный в виде вальца с эластичными щетками и шнека с лежащими в одной плоскости параллельными друг другу горизонтальными осями, между которыми установлены резиновые пальцы, отличающийся тем, что каждый палец выполнен и установлен таким образом, что его поперечное сечение горизонтальной плоскостью, проходящей через ось шнека, имеет форму эллипса,при этом большая ось эллипса образует с осью шнека острый угол с вершиной, направленной в сторону срезающего аппарата, а длина большей оси эллипса меньше длины шага навивки шнека. 17155 1 2013.06.30 Капустоуборочный комбайн, содержащий срезающий аппарат, переборочный транспортер, погрузочный элеватор, листоотделитель, отличающийся тем, что листоотделитель выполнен в виде вальца с эластичными щетками и шнека, а между ними установлены резиновые пальцы. Изобретение относится к сельскому хозяйству, в частности к уборочным машинам, и может использоваться в механизированной уборке капусты. Известен капустоуборочный комбайн МСК-1 для механизированной сплошной уборки капусты с одновременной погрузкой в транспорт, состоящий из рамы, срезающего аппарата, приемного транспортера, листоотделителя, приемного стола, выгрузного элеватора,прицепного устройства, механизма привода и площадки для рабочих 1. Недостатком данной машины является то, что при уборке происходит травмирование кочанов капусты в процессе листоотделения. Также механизм листоотделения недостаточно эффективно производит отделение свободных розеточных листьев от капусты. Известен капустоуборочный комбайн, состоящий из срезающею аппарата, валикового листоотделителя, переборочного транспортера, обрезчика кочерыг, погрузочного элеватора и кабины для машиниста 2. Недостатком данной машины является то, что валиковый листоотделитель, выполненный из двух вращающихся навстречу потоку винтовых валиков с левой и правой навивкой соответственно, недостаточно эффективно производит отделение свободных розеточных листьев от капусты. При работе данного механизма происходит кратковременный контакт листоотделителя с капустой, что не всегда дает положительный эффект, так как только часть свободных покрывающих листьев капусты поступает в зазор между вальцами и выносным транспортером, освобождаясь от кочана. В связи с недостаточным листоотделением при эксплуатации комбайна возникает необходимость привлечения двух переборщиков капусты. Известен 3 капустоуборочный комбайн, содержащий срезающий аппарат, переборочный транспортер, погрузочный элеватор и листоотделитель, выполненный в виде вальца с эластичными щетками и шнека с параллельными друг другу горизонтальными осями, причем между ними установлены резиновые пальцы. При работе такого устройства резиновые пальцы не приспособлены к эффективной работе с кочанами капусты различного размера и веса, оказывая слабое влияние на крупные кочаны и препятствуя прохождению вдоль листоотделителя мелких кочанов. Задачей, которую решает изобретение, является повышение качества и производительности листоотделения капусты и снижение трудоемкости уборки капусты. Поставленная задача решается с помощью капустоуборочного комбайна, содержащего срезающий аппарат, переборочный транспортер и расположенный между ними листоотделитель, выполненный в виде вальца с эластичными щетками и шнека с лежащими в одной плоскости параллельными друг другу горизонтальными осями, между которыми установлены резиновые пальцы, где каждый палец выполнен и установлен таким образом,что его поперечное сечение горизонтальной плоскостью, проходящей через ось шнека,имеет форму эллипса, при этом большая ось эллипса образует с осью шнека острый угол с вершиной, направленной в сторону срезающего аппарата, а длина большей оси эллипса меньше длины шага навивки шнека. На фиг. 1 изображена схема капустоуборочного комбайна, общий вид сверху, на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез В-В на фиг. 2. Капустоуборочный комбайн содержит гидромоторы 1, 2 с регуляторами, срезающий аппарат 6, транспортер 7, переборочный транспортер 8 и расположенный между ними листоотделитель, выполненный в виде вальца 3 с эластичными щетками и шнека 4 с лежащими в одной плоскости параллельными друг другу горизонтальными осями, между которыми установлены резиновые пальцы 5. Капустоуборочный комбайн имеет также погрузочный элеватор 9. Каждый палец 5 выполнен и установлен таким образом, что его поперечное сечение горизонтальной плоскостью, проходящей через ось шнека 4, имеет 2 17155 1 2013.06.30 форму эллипса, при этом большая ось эллипса образует с осью шнека острый уголс вершиной, направленной в сторону срезающего аппарата, а длина большей оси эллипса меньше длины шага навивки шнека 1. Капустоуборочный комбайн работает следующим образом. После среза кочаны 10 от срезающего аппарата 6 поступают к вальцу 3 с эластичными щетками и шнеку 4, где проходит процесс очистки. Благодаря взаимодействию кочанов с вальцом 3 с эластичными щетками и шнеком 4 свободные розеточные листья отделяются от них и поступают зазормежду вальцами, а шнек 4 перемещает капусту к транспортеру 7. Скорость перемещения кочана регулируется изменением частоты вращения шнека 4 посредством гидромотора 2 с регулятором, а степень очистки кочана - изменением частоты вращения вальца 3 с эластичными щетками посредством гидромотора 1 с регулятором. Если эллипсовидные кочаны, один из диаметров которых равен шагу шнека 1, не совершают вращательное движение, а только поступательное, то в этом случае проходит некачественный процесс очистки. Изменение положения кочана происходит при встрече их с резиновыми пальцами 5. При этом кочан, встретившись с резиновым пальцем 5, меняет свое положение и укладывается в листоотделитель другой стороной, причем в результате косого изгиба 4 резиновых пальцев 5, вследствие заявленного характера их сечения,размера и расположения, они одновременно смещаются своими верхними контактирующими с кочанами частями в сторону шнека 4 и располагаются между его витками, освобождая проход для даже мелких и легких кочанов, одновременно меняя их положение в листоотделителе. После прохода кочана резиновые пальцы 5 возвращаются под действием сил упругости в вертикальное положение. После листотделителя капуста направляется к транспортеру 7, далее - на переборочный транспортер 8, где переборщик отбраковывает некачественные кочаны, а стандартная капуста поступает на погрузочный элеватор 9. Предлагаемый капустоуборочный комбайн позволяет улучшить качество отделения свободных розеточных листьев капусты, снизить трудоемкость уборки и привлечь лишь одного переборщика для выбраковки некачественных кочанов. Источники информации 1. Петров Г.Д., Бекетов П.В. Механизация возделывания и уборки овощей. - 1983. С. 138-147. 2. Патент РФ на изобретение 2329637 1. 3. Патент РБ на полезную модель 6613 , МПК 01 45/00, 2010. 4. Феодосьев В.И. Сопротивление материалов. - М. Высшая школа, 2001. - С. 154-160. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
