Подборщик

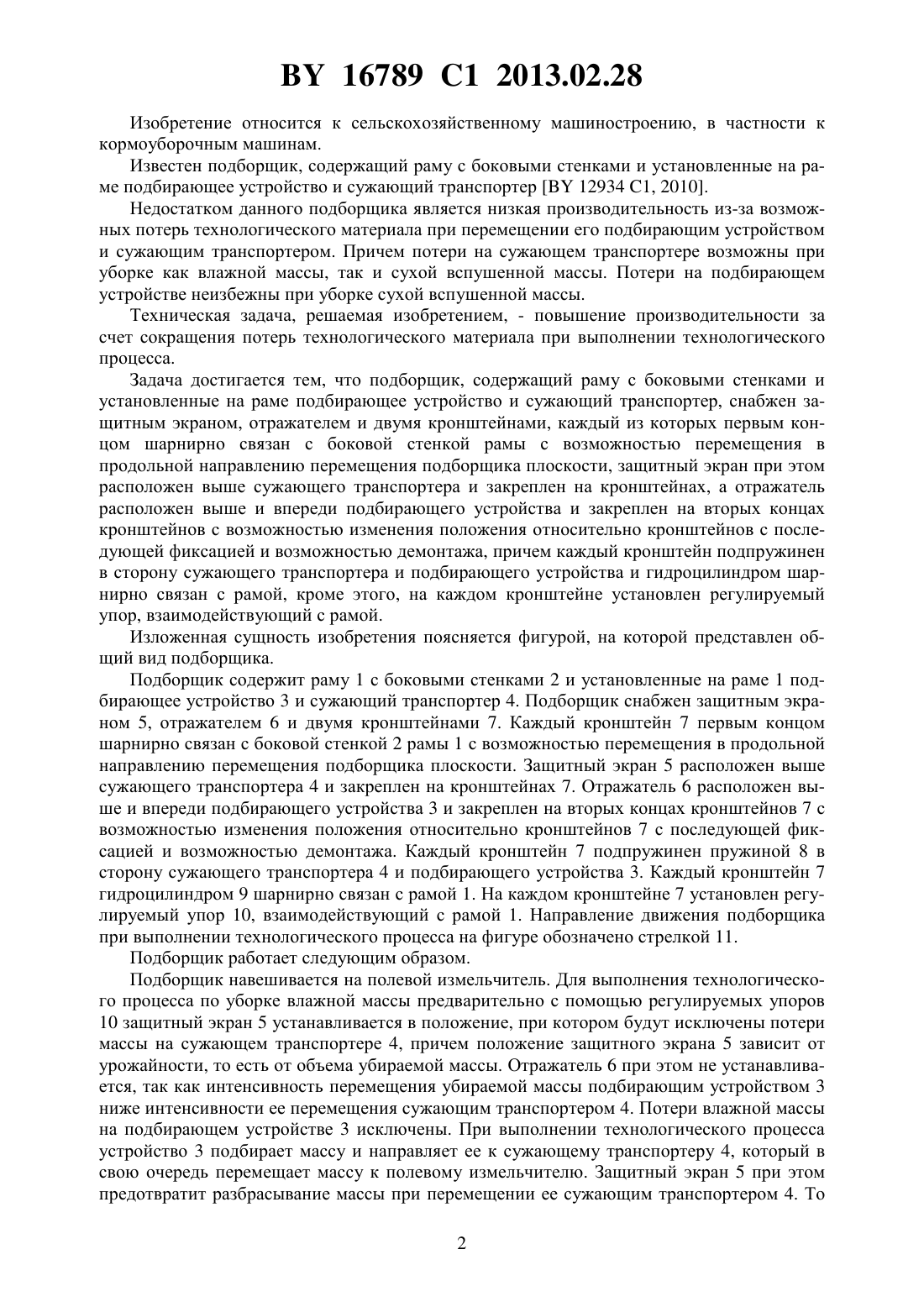

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Камко Александр Иванович Дюжев Андрей Анисимович Волков Иван Васильевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Подборщик, содержащий раму с боковыми стенками и установленные на раме подбирающее устройство и сужающий транспортер, отличающийся тем, что снабжен защитным экраном, отражателем и двумя кронштейнами, каждый из которых первым концом шарнирно связан с боковой стенкой рамы с возможностью перемещения в продольной направлению перемещения подборщика плоскости, защитный экран при этом расположен выше сужающего транспортера и закреплен на кронштейнах, а отражатель расположен выше и впереди подбирающего устройства и закреплен на вторых концах кронштейнов с возможностью изменения положения относительно кронштейнов с последующей фиксацией и возможностью демонтажа, причем каждый кронштейн подпружинен в сторону сужающего транспортера и подбирающего устройства и гидроцилиндром шарнирно связан с рамой, кроме этого, на каждом кронштейне установлен регулируемый упор, взаимодействующий с рамой. 16789 1 2013.02.28 Изобретение относится к сельскохозяйственному машиностроению, в частности к кормоуборочным машинам. Известен подборщик, содержащий раму с боковыми стенками и установленные на раме подбирающее устройство и сужающий транспортер 12934 1, 2010. Недостатком данного подборщика является низкая производительность из-за возможных потерь технологического материала при перемещении его подбирающим устройством и сужающим транспортером. Причем потери на сужающем транспортере возможны при уборке как влажной массы, так и сухой вспушенной массы. Потери на подбирающем устройстве неизбежны при уборке сухой вспушенной массы. Техническая задача, решаемая изобретением, - повышение производительности за счет сокращения потерь технологического материала при выполнении технологического процесса. Задача достигается тем, что подборщик, содержащий раму с боковыми стенками и установленные на раме подбирающее устройство и сужающий транспортер, снабжен защитным экраном, отражателем и двумя кронштейнами, каждый из которых первым концом шарнирно связан с боковой стенкой рамы с возможностью перемещения в продольной направлению перемещения подборщика плоскости, защитный экран при этом расположен выше сужающего транспортера и закреплен на кронштейнах, а отражатель расположен выше и впереди подбирающего устройства и закреплен на вторых концах кронштейнов с возможностью изменения положения относительно кронштейнов с последующей фиксацией и возможностью демонтажа, причем каждый кронштейн подпружинен в сторону сужающего транспортера и подбирающего устройства и гидроцилиндром шарнирно связан с рамой, кроме этого, на каждом кронштейне установлен регулируемый упор, взаимодействующий с рамой. Изложенная сущность изобретения поясняется фигурой, на которой представлен общий вид подборщика. Подборщик содержит раму 1 с боковыми стенками 2 и установленные на раме 1 подбирающее устройство 3 и сужающий транспортер 4. Подборщик снабжен защитным экраном 5, отражателем 6 и двумя кронштейнами 7. Каждый кронштейн 7 первым концом шарнирно связан с боковой стенкой 2 рамы 1 с возможностью перемещения в продольной направлению перемещения подборщика плоскости. Защитный экран 5 расположен выше сужающего транспортера 4 и закреплен на кронштейнах 7. Отражатель 6 расположен выше и впереди подбирающего устройства 3 и закреплен на вторых концах кронштейнов 7 с возможностью изменения положения относительно кронштейнов 7 с последующей фиксацией и возможностью демонтажа. Каждый кронштейн 7 подпружинен пружиной 8 в сторону сужающего транспортера 4 и подбирающего устройства 3. Каждый кронштейн 7 гидроцилиндром 9 шарнирно связан с рамой 1. На каждом кронштейне 7 установлен регулируемый упор 10, взаимодействующий с рамой 1. Направление движения подборщика при выполнении технологического процесса на фигуре обозначено стрелкой 11. Подборщик работает следующим образом. Подборщик навешивается на полевой измельчитель. Для выполнения технологического процесса по уборке влажной массы предварительно с помощью регулируемых упоров 10 защитный экран 5 устанавливается в положение, при котором будут исключены потери массы на сужающем транспортере 4, причем положение защитного экрана 5 зависит от урожайности, то есть от объема убираемой массы. Отражатель 6 при этом не устанавливается, так как интенсивность перемещения убираемой массы подбирающим устройством 3 ниже интенсивности ее перемещения сужающим транспортером 4. Потери влажной массы на подбирающем устройстве 3 исключены. При выполнении технологического процесса устройство 3 подбирает массу и направляет ее к сужающему транспортеру 4, который в свою очередь перемещает массу к полевому измельчителю. Защитный экран 5 при этом предотвратит разбрасывание массы при перемещении ее сужающим транспортером 4. То 2 16789 1 2013.02.28 есть потери на транспортере 4 будут исключены. В случае необходимости для обслуживания подборщика, например для очистки подбирающего устройства 3 и сужающего транспортера 4, кронштейны 7 и, соответственно, экран 5 с помощью гидроцилиндров 9 переводятся в верхнее положение. При выполнении технологического процесса по уборке сухой вспушенной массы технологический процесс происходит так же, как описано выше. Но при этом на кронштейны 7 устанавливается отражатель 6. При этом производятся регулировка положения отражателя 6 относительно кронштейнов 7 и, соответственно, относительно устройства 3 и дальнейшая его фиксация. Отражатель 6 исключит потери сухой вспушенной массы на сужающем транспортере 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
