Устройство для снижения гидроудара в гидросистеме мобильной машины

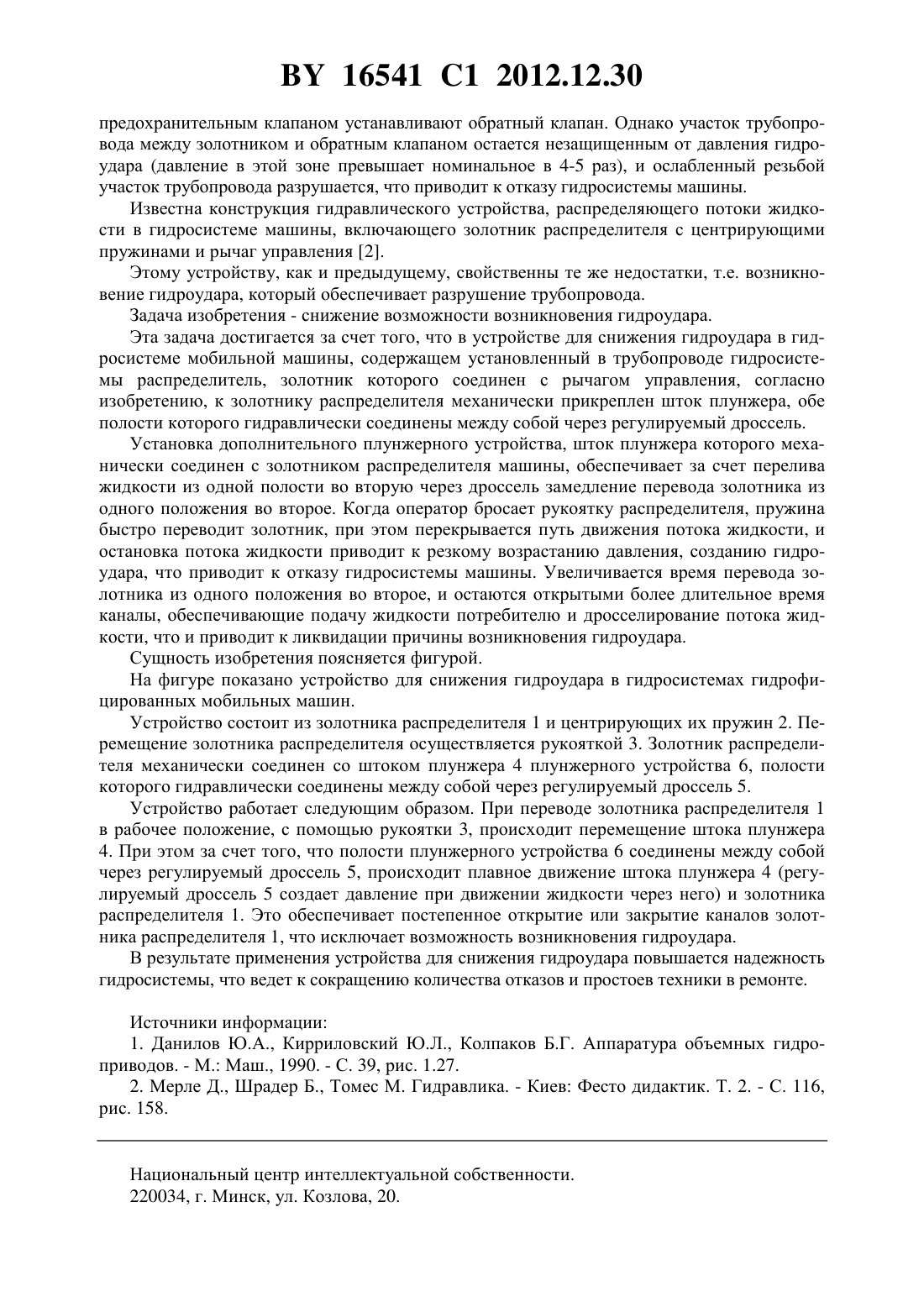

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СНИЖЕНИЯ ГИДРОУДАРА В ГИДРОСИСТЕМЕ МОБИЛЬНОЙ МАШИНЫ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Щемелев Анатолий Мефодьевич Бужинский Александр Дмитриевич Науменко Анатолий Евгеньевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(56) Гидравлика. Основной курс ТР 501 Учебное пособие. Т. 2. - С. 116.3473 1, 1997.2211990 2, 2003.1760229 1, 1992.1605078 1, 1990.(57) Устройство для снижения гидроудара в гидросистеме мобильной машины, содержащее установленный в трубопроводе гидросистемы распределитель, золотник которого соединен с рычагом управления, отличающееся тем, что включает плунжерное устройство,шток плунжера которого связан с золотником, а обе полости плунжерного устройства гидравлически соединены между собой через регулируемый дроссель. Изобретение относится к области строительных и дорожных машин и может быть использовано на гидрофицированных машинах. Известна конструкция гидравлического устройства, распределяющего потоки жидкости в гидросистеме машины, включающая золотниковый распределитель, пружины и рукоятку перемещения золотника 1. Отличительной особенностью этой конструкции является быстрый перевод золотника распределителя из рабочего положения в нейтральное при помощи пружин, установленных в торцах золотника распределителя. Движущаяся жидкость упирается в золотник, и возникает возрастание давления в зоне перекрытия потока. Это давление передается обратно по трубопроводу в сторону насоса. Для гашения гидроудара в зоне между распределителем и 16541 1 2012.12.30 предохранительным клапаном устанавливают обратный клапан. Однако участок трубопровода между золотником и обратным клапаном остается незащищенным от давления гидроудара (давление в этой зоне превышает номинальное в 4-5 раз), и ослабленный резьбой участок трубопровода разрушается, что приводит к отказу гидросистемы машины. Известна конструкция гидравлического устройства, распределяющего потоки жидкости в гидросистеме машины, включающего золотник распределителя с центрирующими пружинами и рычаг управления 2. Этому устройству, как и предыдущему, свойственны те же недостатки, т.е. возникновение гидроудара, который обеспечивает разрушение трубопровода. Задача изобретения - снижение возможности возникновения гидроудара. Эта задача достигается за счет того, что в устройстве для снижения гидроудара в гидросистеме мобильной машины, содержащем установленный в трубопроводе гидросистемы распределитель, золотник которого соединен с рычагом управления, согласно изобретению, к золотнику распределителя механически прикреплен шток плунжера, обе полости которого гидравлически соединены между собой через регулируемый дроссель. Установка дополнительного плунжерного устройства, шток плунжера которого механически соединен с золотником распределителя машины, обеспечивает за счет перелива жидкости из одной полости во вторую через дроссель замедление перевода золотника из одного положения во второе. Когда оператор бросает рукоятку распределителя, пружина быстро переводит золотник, при этом перекрывается путь движения потока жидкости, и остановка потока жидкости приводит к резкому возрастанию давления, созданию гидроудара, что приводит к отказу гидросистемы машины. Увеличивается время перевода золотника из одного положения во второе, и остаются открытыми более длительное время каналы, обеспечивающие подачу жидкости потребителю и дросселирование потока жидкости, что и приводит к ликвидации причины возникновения гидроудара. Сущность изобретения поясняется фигурой. На фигуре показано устройство для снижения гидроудара в гидросистемах гидрофицированных мобильных машин. Устройство состоит из золотника распределителя 1 и центрирующих их пружин 2. Перемещение золотника распределителя осуществляется рукояткой 3. Золотник распределителя механически соединен со штоком плунжера 4 плунжерного устройства 6, полости которого гидравлически соединены между собой через регулируемый дроссель 5. Устройство работает следующим образом. При переводе золотника распределителя 1 в рабочее положение, с помощью рукоятки 3, происходит перемещение штока плунжера 4. При этом за счет того, что полости плунжерного устройства 6 соединены между собой через регулируемый дроссель 5, происходит плавное движение штока плунжера 4 (регулируемый дроссель 5 создает давление при движении жидкости через него) и золотника распределителя 1. Это обеспечивает постепенное открытие или закрытие каналов золотника распределителя 1, что исключает возможность возникновения гидроудара. В результате применения устройства для снижения гидроудара повышается надежность гидросистемы, что ведет к сокращению количества отказов и простоев техники в ремонте. Источники информации 1. Данилов Ю.А., Кирриловский Ю.Л., Колпаков Б.Г. Аппаратура объемных гидроприводов. - М. Маш., 1990. - С. 39, рис. 1.27. 2. Мерле Д., Шрадер Б., Томес М. Гидравлика. - Киев Фесто дидактик. Т. 2. - С. 116,рис. 158. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
