Разбрасыватель сыпучих материалов для сельскохозяйственных машин

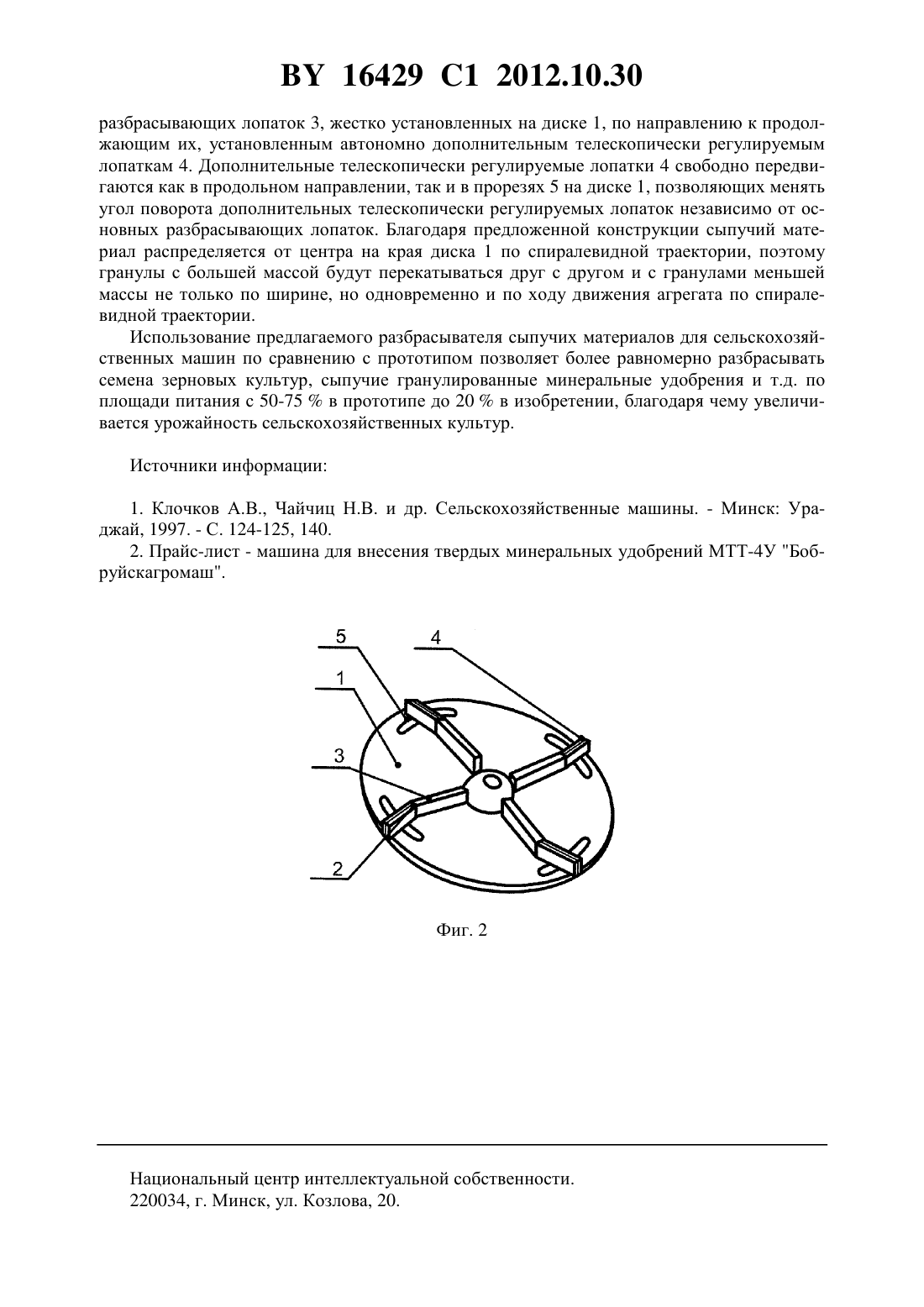

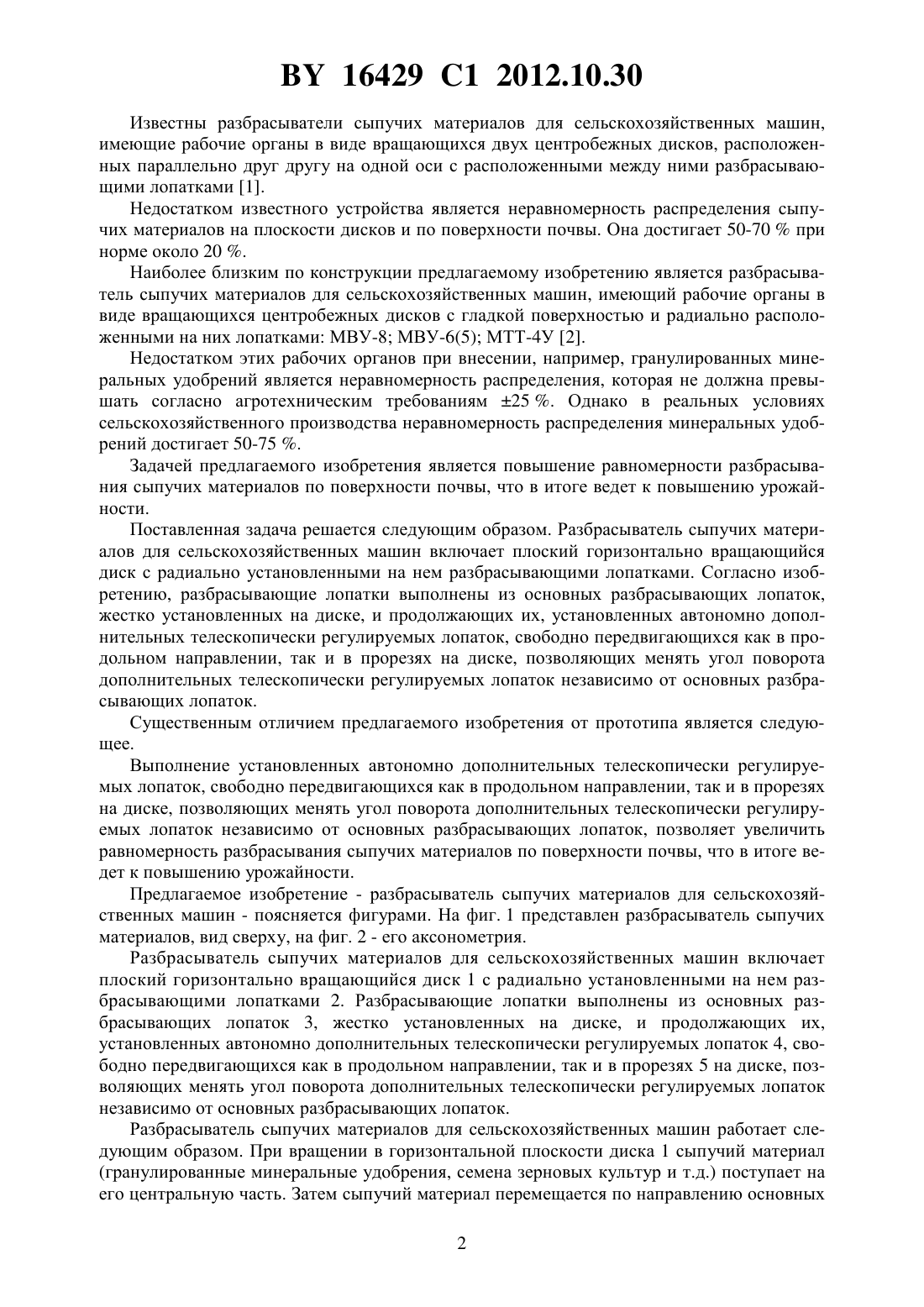

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАЗБРАСЫВАТЕЛЬ СЫПУЧИХ МАТЕРИАЛОВ ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Филиппов Александр Иванович Заяц Эдуард Владимирович Салей Василий Николаевич Филатова Наталья Александровна Эберст Алина Анатольевна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Разбрасыватель сыпучего материала для сельскохозяйственных машин, включающий плоский диск с радиально установленными на нем разбрасывающими лопатками, отличающийся тем, что на торцах разбрасывающих лопаток подвижно установлены дополнительные регулируемые лопатки, выполненные из телескопических пластин, наложенных друг на друга с возможностью продольного перемещения, при этом по периметру диска выполнены прорези для изменения угла поворота дополнительных регулируемых лопаток. Фиг. 1 Изобретение относится к разбрасывателям сыпучих материалов в сельскохозяйственных машинах, в частности, для разбрасывания при посеве семян зерновых культур, сыпучих гранулированных минеральных удобрений и т.д. 16429 1 2012.10.30 Известны разбрасыватели сыпучих материалов для сельскохозяйственных машин,имеющие рабочие органы в виде вращающихся двух центробежных дисков, расположенных параллельно друг другу на одной оси с расположенными между ними разбрасывающими лопатками 1. Недостатком известного устройства является неравномерность распределения сыпучих материалов на плоскости дисков и по поверхности почвы. Она достигает 50-70 при норме около 20 . Наиболее близким по конструкции предлагаемому изобретению является разбрасыватель сыпучих материалов для сельскохозяйственных машин, имеющий рабочие органы в виде вращающихся центробежных дисков с гладкой поверхностью и радиально расположенными на них лопатками МВУ-8 МВУ-6(5) МТТ-4 У 2. Недостатком этих рабочих органов при внесении, например, гранулированных минеральных удобрений является неравномерность распределения, которая не должна превышать согласно агротехническим требованиям 25 . Однако в реальных условиях сельскохозяйственного производства неравномерность распределения минеральных удобрений достигает 50-75 . Задачей предлагаемого изобретения является повышение равномерности разбрасывания сыпучих материалов по поверхности почвы, что в итоге ведет к повышению урожайности. Поставленная задача решается следующим образом. Разбрасыватель сыпучих материалов для сельскохозяйственных машин включает плоский горизонтально вращающийся диск с радиально установленными на нем разбрасывающими лопатками. Согласно изобретению, разбрасывающие лопатки выполнены из основных разбрасывающих лопаток,жестко установленных на диске, и продолжающих их, установленных автономно дополнительных телескопически регулируемых лопаток, свободно передвигающихся как в продольном направлении, так и в прорезях на диске, позволяющих менять угол поворота дополнительных телескопически регулируемых лопаток независимо от основных разбрасывающих лопаток. Существенным отличием предлагаемого изобретения от прототипа является следующее. Выполнение установленных автономно дополнительных телескопически регулируемых лопаток, свободно передвигающихся как в продольном направлении, так и в прорезях на диске, позволяющих менять угол поворота дополнительных телескопически регулируемых лопаток независимо от основных разбрасывающих лопаток, позволяет увеличить равномерность разбрасывания сыпучих материалов по поверхности почвы, что в итоге ведет к повышению урожайности. Предлагаемое изобретение - разбрасыватель сыпучих материалов для сельскохозяйственных машин - поясняется фигурами. На фиг. 1 представлен разбрасыватель сыпучих материалов, вид сверху, на фиг. 2 - его аксонометрия. Разбрасыватель сыпучих материалов для сельскохозяйственных машин включает плоский горизонтально вращающийся диск 1 с радиально установленными на нем разбрасывающими лопатками 2. Разбрасывающие лопатки выполнены из основных разбрасывающих лопаток 3, жестко установленных на диске, и продолжающих их,установленных автономно дополнительных телескопически регулируемых лопаток 4, свободно передвигающихся как в продольном направлении, так и в прорезях 5 на диске, позволяющих менять угол поворота дополнительных телескопически регулируемых лопаток независимо от основных разбрасывающих лопаток. Разбрасыватель сыпучих материалов для сельскохозяйственных машин работает следующим образом. При вращении в горизонтальной плоскости диска 1 сыпучий материал(гранулированные минеральные удобрения, семена зерновых культур и т.д.) поступает на его центральную часть. Затем сыпучий материал перемещается по направлению основных 2 16429 1 2012.10.30 разбрасывающих лопаток 3, жестко установленных на диске 1, по направлению к продолжающим их, установленным автономно дополнительным телескопически регулируемым лопаткам 4. Дополнительные телескопически регулируемые лопатки 4 свободно передвигаются как в продольном направлении, так и в прорезях 5 на диске 1, позволяющих менять угол поворота дополнительных телескопически регулируемых лопаток независимо от основных разбрасывающих лопаток. Благодаря предложенной конструкции сыпучий материал распределяется от центра на края диска 1 по спиралевидной траектории, поэтому гранулы с большей массой будут перекатываться друг с другом и с гранулами меньшей массы не только по ширине, но одновременно и по ходу движения агрегата по спиралевидной траектории. Использование предлагаемого разбрасывателя сыпучих материалов для сельскохозяйственных машин по сравнению с прототипом позволяет более равномерно разбрасывать семена зерновых культур, сыпучие гранулированные минеральные удобрения и т.д. по площади питания с 50-75 в прототипе до 20 в изобретении, благодаря чему увеличивается урожайность сельскохозяйственных культур. Источники информации 1. Клочков А.В., Чайчиц Н.В. и др. Сельскохозяйственные машины. - Минск Ураджай, 1997. - С. 124-125, 140. 2. Прайс-лист - машина для внесения твердых минеральных удобрений МТТ-4 У Бобруйскагромаш. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
