Сбрасыватель грузов

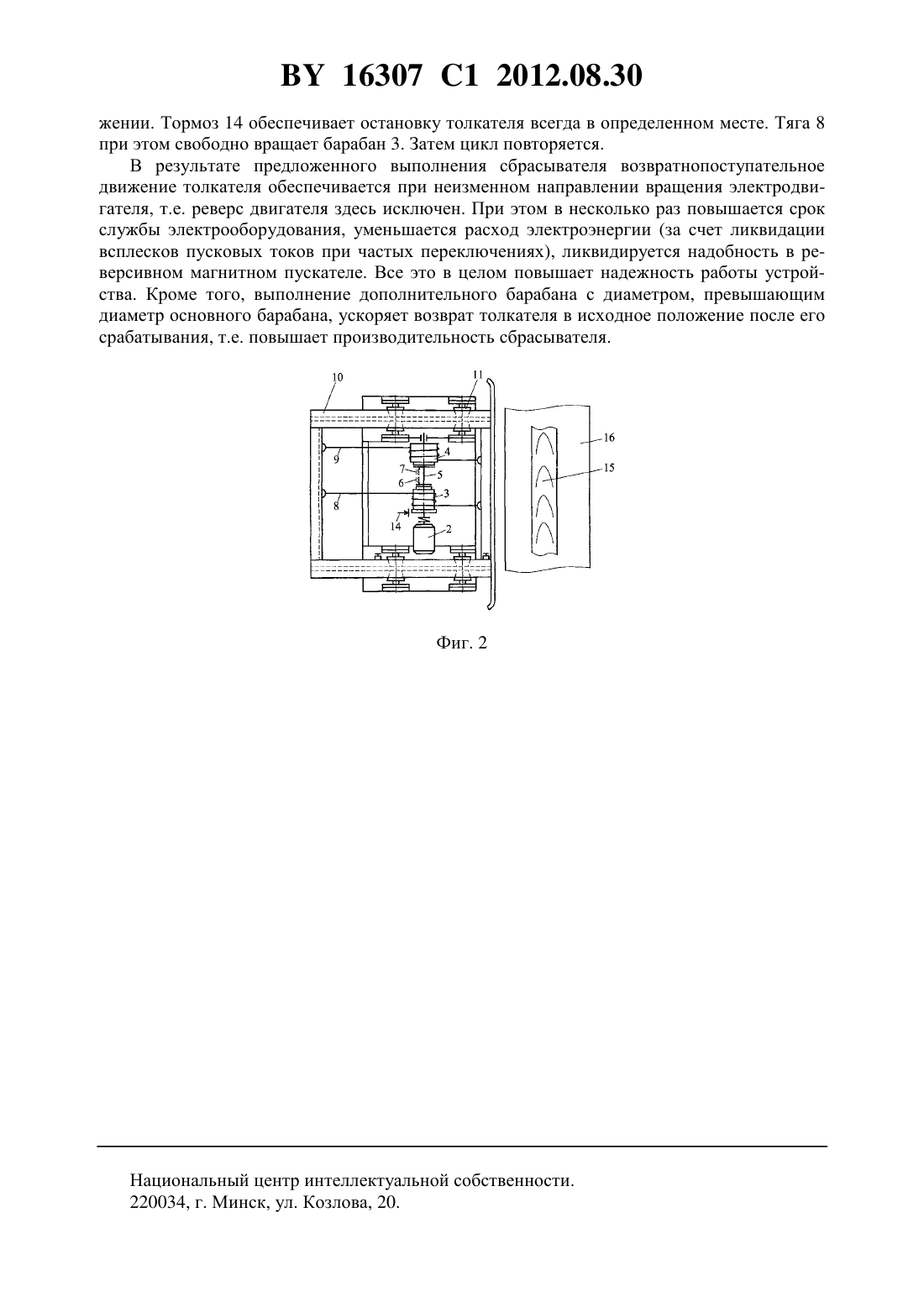

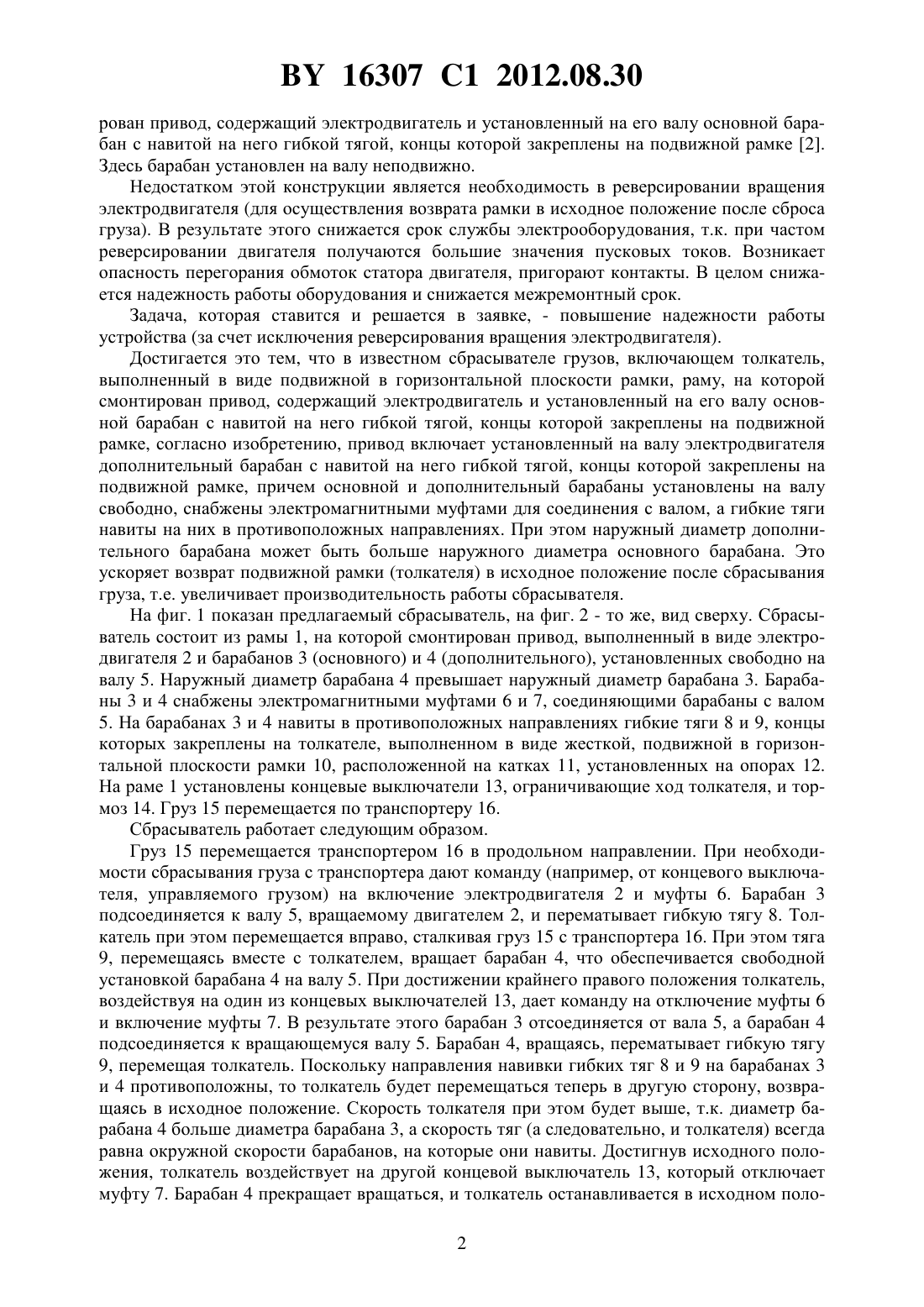

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Годзданкер Соломон Борисович(72) Авторы Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) 1. Сбрасыватель грузов, включающий толкатель, выполненный в виде подвижной в горизонтальной плоскости рамки, раму, на которой смонтирован привод, содержащий электродвигатель и установленный на его валу основной барабан с навитой на него гибкой тягой, концы которой закреплены на подвижной рамке, отличающийся тем, что привод включает установленный на валу электродвигателя дополнительный барабан с навитой на него гибкой тягой, концы которой закреплены на подвижной рамке, причем основной и дополнительный барабаны установлены на валу свободно, снабжены электромагнитными муфтами для соединения с валом, а гибкие тяги навиты на них в противоположных направлениях. 2. Сбрасыватель по п. 1, отличающийся тем, что наружный диаметр дополнительного барабана больше наружного диаметра основного барабана. Изобретение относится к устройствам для сбрасывания лесоматериалов и других грузов с ленточных и подобных транспортеров. Известен сбрасыватель грузов, включающий толкатель в виде подвижной в горизонтальной плоскости рамки и привод 1. Недостатком этого сбрасывателя является сложность конструкции привода (двигатель,редуктор, кривошипно-шатунный механизм). В качестве прототипа принят сбрасыватель грузов, включающий толкатель, выполненный в виде подвижной в горизонтальной плоскости рамки, раму, на которой смонти 16307 1 2012.08.30 рован привод, содержащий электродвигатель и установленный на его валу основной барабан с навитой на него гибкой тягой, концы которой закреплены на подвижной рамке 2. Здесь барабан установлен на валу неподвижно. Недостатком этой конструкции является необходимость в реверсировании вращения электродвигателя (для осуществления возврата рамки в исходное положение после сброса груза). В результате этого снижается срок службы электрооборудования, т.к. при частом реверсировании двигателя получаются большие значения пусковых токов. Возникает опасность перегорания обмоток статора двигателя, пригорают контакты. В целом снижается надежность работы оборудования и снижается межремонтный срок. Задача, которая ставится и решается в заявке, - повышение надежности работы устройства (за счет исключения реверсирования вращения электродвигателя). Достигается это тем, что в известном сбрасывателе грузов, включающем толкатель,выполненный в виде подвижной в горизонтальной плоскости рамки, раму, на которой смонтирован привод, содержащий электродвигатель и установленный на его валу основной барабан с навитой на него гибкой тягой, концы которой закреплены на подвижной рамке, согласно изобретению, привод включает установленный на валу электродвигателя дополнительный барабан с навитой на него гибкой тягой, концы которой закреплены на подвижной рамке, причем основной и дополнительный барабаны установлены на валу свободно, снабжены электромагнитными муфтами для соединения с валом, а гибкие тяги навиты на них в противоположных направлениях. При этом наружный диаметр дополнительного барабана может быть больше наружного диаметра основного барабана. Это ускоряет возврат подвижной рамки (толкателя) в исходное положение после сбрасывания груза, т.е. увеличивает производительность работы сбрасывателя. На фиг. 1 показан предлагаемый сбрасыватель, на фиг. 2 - то же, вид сверху. Сбрасыватель состоит из рамы 1, на которой смонтирован привод, выполненный в виде электродвигателя 2 и барабанов 3 (основного) и 4 (дополнительного), установленных свободно на валу 5. Наружный диаметр барабана 4 превышает наружный диаметр барабана 3. Барабаны 3 и 4 снабжены электромагнитными муфтами 6 и 7, соединяющими барабаны с валом 5. На барабанах 3 и 4 навиты в противоположных направлениях гибкие тяги 8 и 9, концы которых закреплены на толкателе, выполненном в виде жесткой, подвижной в горизонтальной плоскости рамки 10, расположенной на катках 11, установленных на опорах 12. На раме 1 установлены концевые выключатели 13, ограничивающие ход толкателя, и тормоз 14. Груз 15 перемещается по транспортеру 16. Сбрасыватель работает следующим образом. Груз 15 перемещается транспортером 16 в продольном направлении. При необходимости сбрасывания груза с транспортера дают команду (например, от концевого выключателя, управляемого грузом) на включение электродвигателя 2 и муфты 6. Барабан 3 подсоединяется к валу 5, вращаемому двигателем 2, и перематывает гибкую тягу 8. Толкатель при этом перемещается вправо, сталкивая груз 15 с транспортера 16. При этом тяга 9, перемещаясь вместе с толкателем, вращает барабан 4, что обеспечивается свободной установкой барабана 4на валу 5. При достижении крайнего правого положения толкатель,воздействуя на один из концевых выключателей 13, дает команду на отключение муфты 6 и включение муфты 7. В результате этого барабан 3 отсоединяется от вала 5, а барабан 4 подсоединяется к вращающемуся валу 5. Барабан 4, вращаясь, перематывает гибкую тягу 9, перемещая толкатель. Поскольку направления навивки гибких тяг 8 и 9 на барабанах 3 и 4 противоположны, то толкатель будет перемещаться теперь в другую сторону, возвращаясь в исходное положение. Скорость толкателя при этом будет выше, т.к. диаметр барабана 4 больше диаметра барабана 3, а скорость тяг (а следовательно, и толкателя) всегда равна окружной скорости барабанов, на которые они навиты. Достигнув исходного положения, толкатель воздействует на другой концевой выключатель 13, который отключает муфту 7. Барабан 4 прекращает вращаться, и толкатель останавливается в исходном поло 2 16307 1 2012.08.30 жении. Тормоз 14 обеспечивает остановку толкателя всегда в определенном месте. Тяга 8 при этом свободно вращает барабан 3. Затем цикл повторяется. В результате предложенного выполнения сбрасывателя возвратнопоступательное движение толкателя обеспечивается при неизменном направлении вращения электродвигателя, т.е. реверс двигателя здесь исключен. При этом в несколько раз повышается срок службы электрооборудования, уменьшается расход электроэнергии (за счет ликвидации всплесков пусковых токов при частых переключениях), ликвидируется надобность в реверсивном магнитном пускателе. Все это в целом повышает надежность работы устройства. Кроме того, выполнение дополнительного барабана с диаметром, превышающим диаметр основного барабана, ускоряет возврат толкателя в исходное положение после его срабатывания, т.е. повышает производительность сбрасывателя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
