Устройство для отделения пчелиных рамок от сотов

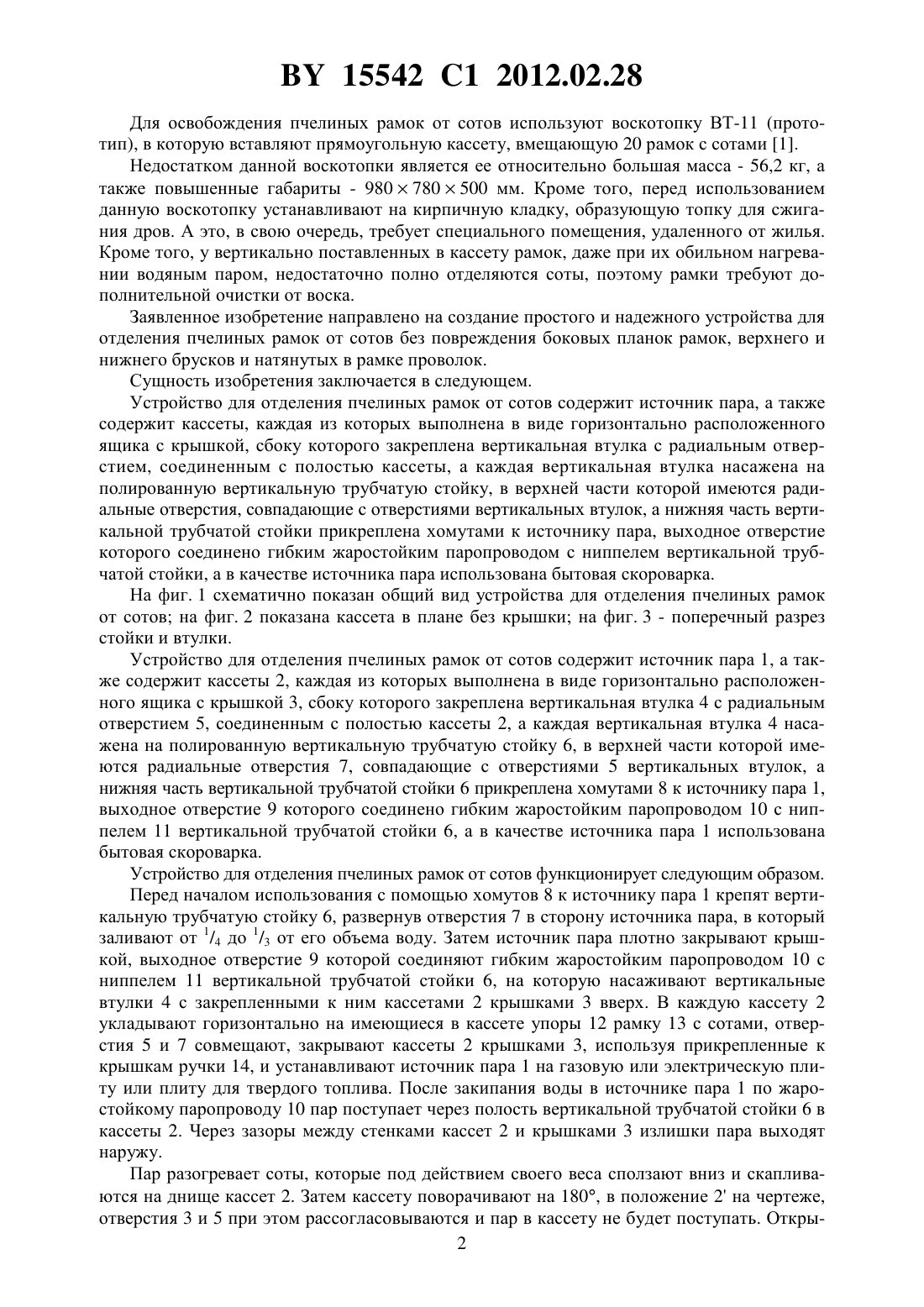

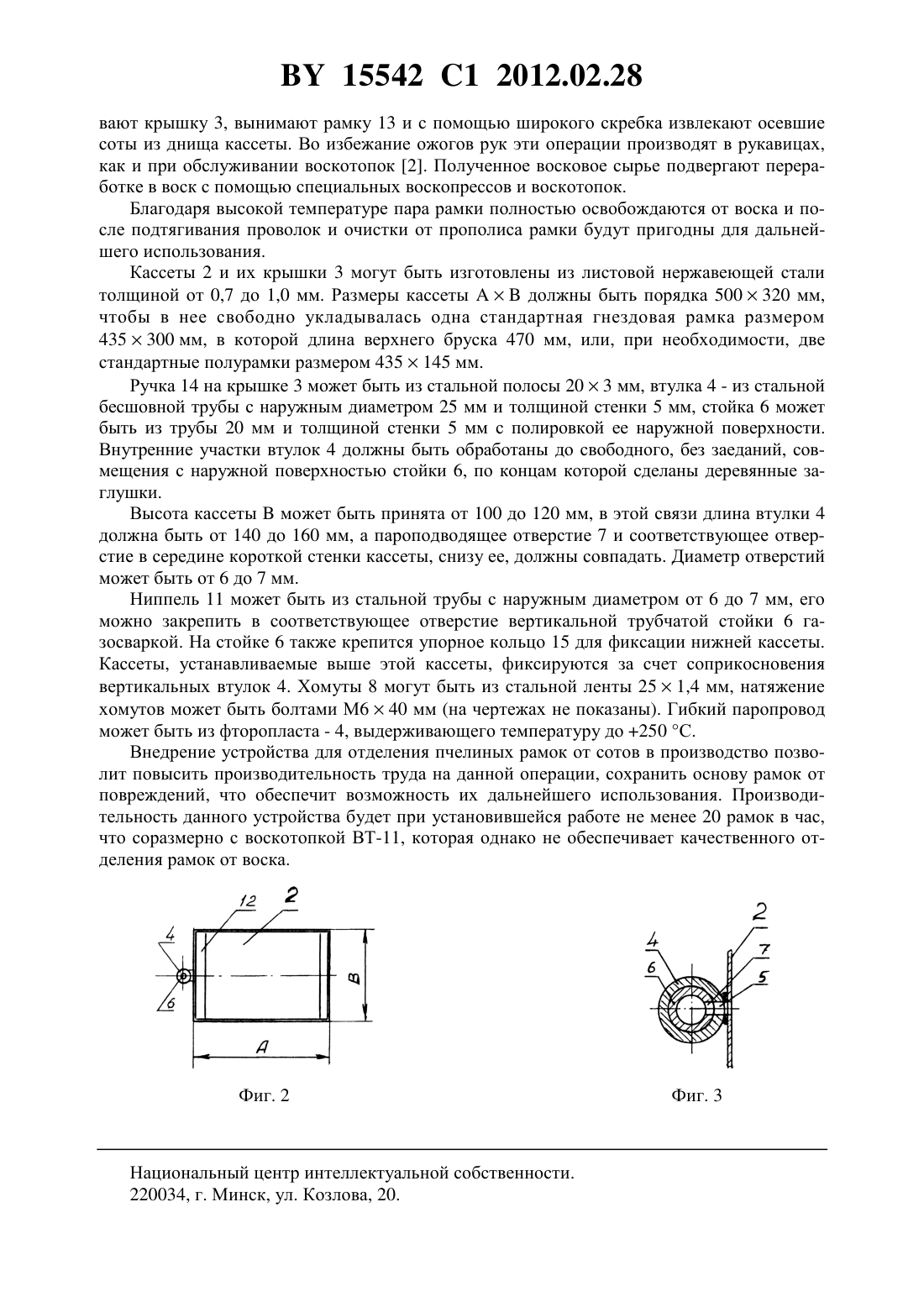

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ПЧЕЛИНЫХ РАМОК ОТ СОТОВ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Халько Николай Викторович Пестис Павел Витольдович Ладутько Сергей Николаевич Пестис Мария Вацлавовна Халько Анастасия Николаевна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет 1. Устройство для отделения пчелиных рамок от сотов, содержащее источник пара, отличающееся тем, что содержит кассеты, каждая из которых выполнена в виде горизонтально расположенного ящика с крышкой, сбоку которого закреплена вертикальная втулка с радиальным отверстием, соединенным с полостью кассеты,а каждая вертикальная втулка насажена на полированную вертикальную трубчатую стойку, в верхней части которой имеются радиальные отверстия, совпадающие с отверстиями вертикальных втулок, а нижняя часть вертикальной трубчатой стойки прикреплена хомутами к источнику пара, выходное отверстие которого соединено гибким жаростойким паропроводом с ниппелем вертикальной трубчатой стойки. 2. Устройство по п. 1, отличающееся тем, что в качестве источника пара использована бытовая скороварка. 15542 1 2012.02.28 Для освобождения пчелиных рамок от сотов используют воскотопку ВТ-11 (прототип), в которую вставляют прямоугольную кассету, вмещающую 20 рамок с сотами 1. Недостатком данной воскотопки является ее относительно большая масса - 56,2 кг, а также повышенные габариты - 980780500 мм. Кроме того, перед использованием данную воскотопку устанавливают на кирпичную кладку, образующую топку для сжигания дров. А это, в свою очередь, требует специального помещения, удаленного от жилья. Кроме того, у вертикально поставленных в кассету рамок, даже при их обильном нагревании водяным паром, недостаточно полно отделяются соты, поэтому рамки требуют дополнительной очистки от воска. Заявленное изобретение направлено на создание простого и надежного устройства для отделения пчелиных рамок от сотов без повреждения боковых планок рамок, верхнего и нижнего брусков и натянутых в рамке проволок. Сущность изобретения заключается в следующем. Устройство для отделения пчелиных рамок от сотов содержит источник пара, а также содержит кассеты, каждая из которых выполнена в виде горизонтально расположенного ящика с крышкой, сбоку которого закреплена вертикальная втулка с радиальным отверстием, соединенным с полостью кассеты, а каждая вертикальная втулка насажена на полированную вертикальную трубчатую стойку, в верхней части которой имеются радиальные отверстия, совпадающие с отверстиями вертикальных втулок, а нижняя часть вертикальной трубчатой стойки прикреплена хомутами к источнику пара, выходное отверстие которого соединено гибким жаростойким паропроводом с ниппелем вертикальной трубчатой стойки, а в качестве источника пара использована бытовая скороварка. На фиг. 1 схематично показан общий вид устройства для отделения пчелиных рамок от сотов на фиг. 2 показана кассета в плане без крышки на фиг. 3 - поперечный разрез стойки и втулки. Устройство для отделения пчелиных рамок от сотов содержит источник пара 1, а также содержит кассеты 2, каждая из которых выполнена в виде горизонтально расположенного ящика с крышкой 3, сбоку которого закреплена вертикальная втулка 4 с радиальным отверстием 5, соединенным с полостью кассеты 2, а каждая вертикальная втулка 4 насажена на полированную вертикальную трубчатую стойку 6, в верхней части которой имеются радиальные отверстия 7, совпадающие с отверстиями 5 вертикальных втулок, а нижняя часть вертикальной трубчатой стойки 6 прикреплена хомутами 8 к источнику пара 1,выходное отверстие 9 которого соединено гибким жаростойким паропроводом 10 с ниппелем 11 вертикальной трубчатой стойки 6, а в качестве источника пара 1 использована бытовая скороварка. Устройство для отделения пчелиных рамок от сотов функционирует следующим образом. Перед началом использования с помощью хомутов 8 к источнику пара 1 крепят вертикальную трубчатую стойку 6, развернув отверстия 7 в сторону источника пара, в который заливают от 1/4 до 1/3 от его объема воду. Затем источник пара плотно закрывают крышкой, выходное отверстие 9 которой соединяют гибким жаростойким паропроводом 10 с ниппелем 11 вертикальной трубчатой стойки 6, на которую насаживают вертикальные втулки 4 с закрепленными к ним кассетами 2 крышками 3 вверх. В каждую кассету 2 укладывают горизонтально на имеющиеся в кассете упоры 12 рамку 13 с сотами, отверстия 5 и 7 совмещают, закрывают кассеты 2 крышками 3, используя прикрепленные к крышкам ручки 14, и устанавливают источник пара 1 на газовую или электрическую плиту или плиту для твердого топлива. После закипания воды в источнике пара 1 по жаростойкому паропроводу 10 пар поступает через полость вертикальной трубчатой стойки 6 в кассеты 2. Через зазоры между стенками кассет 2 и крышками 3 излишки пара выходят наружу. Пар разогревает соты, которые под действием своего веса сползают вниз и скапливаются на днище кассет 2. Затем кассету поворачивают на 180, в положение 2 на чертеже,отверстия 3 и 5 при этом рассогласовываются и пар в кассету не будет поступать. Откры 2 15542 1 2012.02.28 вают крышку 3, вынимают рамку 13 и с помощью широкого скребка извлекают осевшие соты из днища кассеты. Во избежание ожогов рук эти операции производят в рукавицах,как и при обслуживании воскотопок 2. Полученное восковое сырье подвергают переработке в воск с помощью специальных воскопрессов и воскотопок. Благодаря высокой температуре пара рамки полностью освобождаются от воска и после подтягивания проволок и очистки от прополиса рамки будут пригодны для дальнейшего использования. Кассеты 2 и их крышки 3 могут быть изготовлены из листовой нержавеющей стали толщиной от 0,7 до 1,0 мм. Размеры кассетыдолжны быть порядка 500320 мм,чтобы в нее свободно укладывалась одна стандартная гнездовая рамка размером 435300 мм, в которой длина верхнего бруска 470 мм, или, при необходимости, две стандартные полурамки размером 435145 мм. Ручка 14 на крышке 3 может быть из стальной полосы 203 мм, втулка 4 - из стальной бесшовной трубы с наружным диаметром 25 мм и толщиной стенки 5 мм, стойка 6 может быть из трубы 20 мм и толщиной стенки 5 мм с полировкой ее наружной поверхности. Внутренние участки втулок 4 должны быть обработаны до свободного, без заеданий, совмещения с наружной поверхностью стойки 6, по концам которой сделаны деревянные заглушки. Высота кассетыможет быть принята от 100 до 120 мм, в этой связи длина втулки 4 должна быть от 140 до 160 мм, а пароподводящее отверстие 7 и соответствующее отверстие в середине короткой стенки кассеты, снизу ее, должны совпадать. Диаметр отверстий может быть от 6 до 7 мм. Ниппель 11 может быть из стальной трубы с наружным диаметром от 6 до 7 мм, его можно закрепить в соответствующее отверстие вертикальной трубчатой стойки 6 газосваркой. На стойке 6 также крепится упорное кольцо 15 для фиксации нижней кассеты. Кассеты, устанавливаемые выше этой кассеты, фиксируются за счет соприкосновения вертикальных втулок 4. Хомуты 8 могут быть из стальной ленты 251,4 мм, натяжение хомутов может быть болтами М 640 мм (на чертежах не показаны). Гибкий паропровод может быть из фторопласта - 4, выдерживающего температуру до 250 С. Внедрение устройства для отделения пчелиных рамок от сотов в производство позволит повысить производительность труда на данной операции, сохранить основу рамок от повреждений, что обеспечит возможность их дальнейшего использования. Производительность данного устройства будет при установившейся работе не менее 20 рамок в час,что соразмерно с воскотопкой ВТ-11, которая однако не обеспечивает качественного отделения рамок от воска. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
