Устройство для счета и отделения заготовок проката

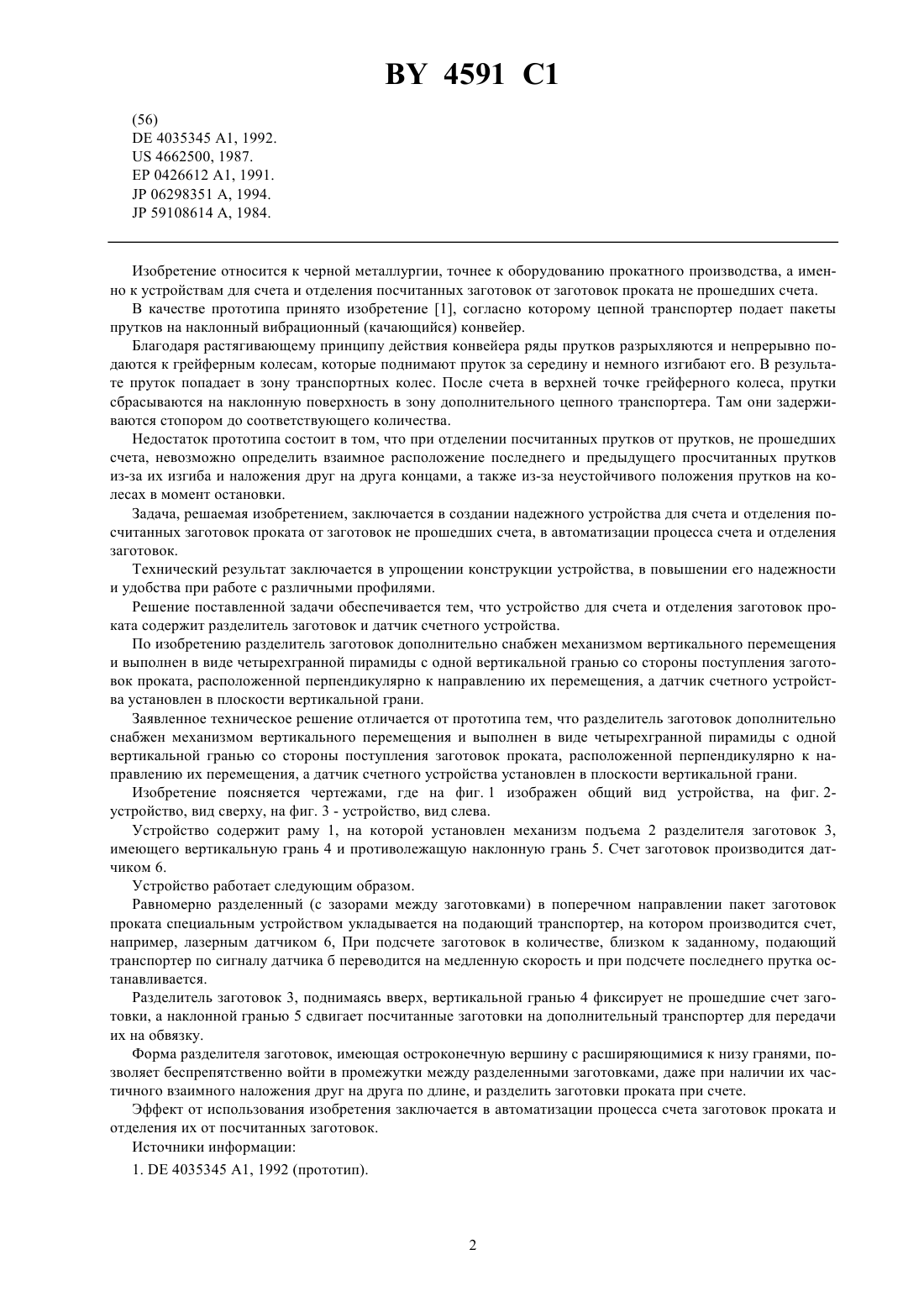

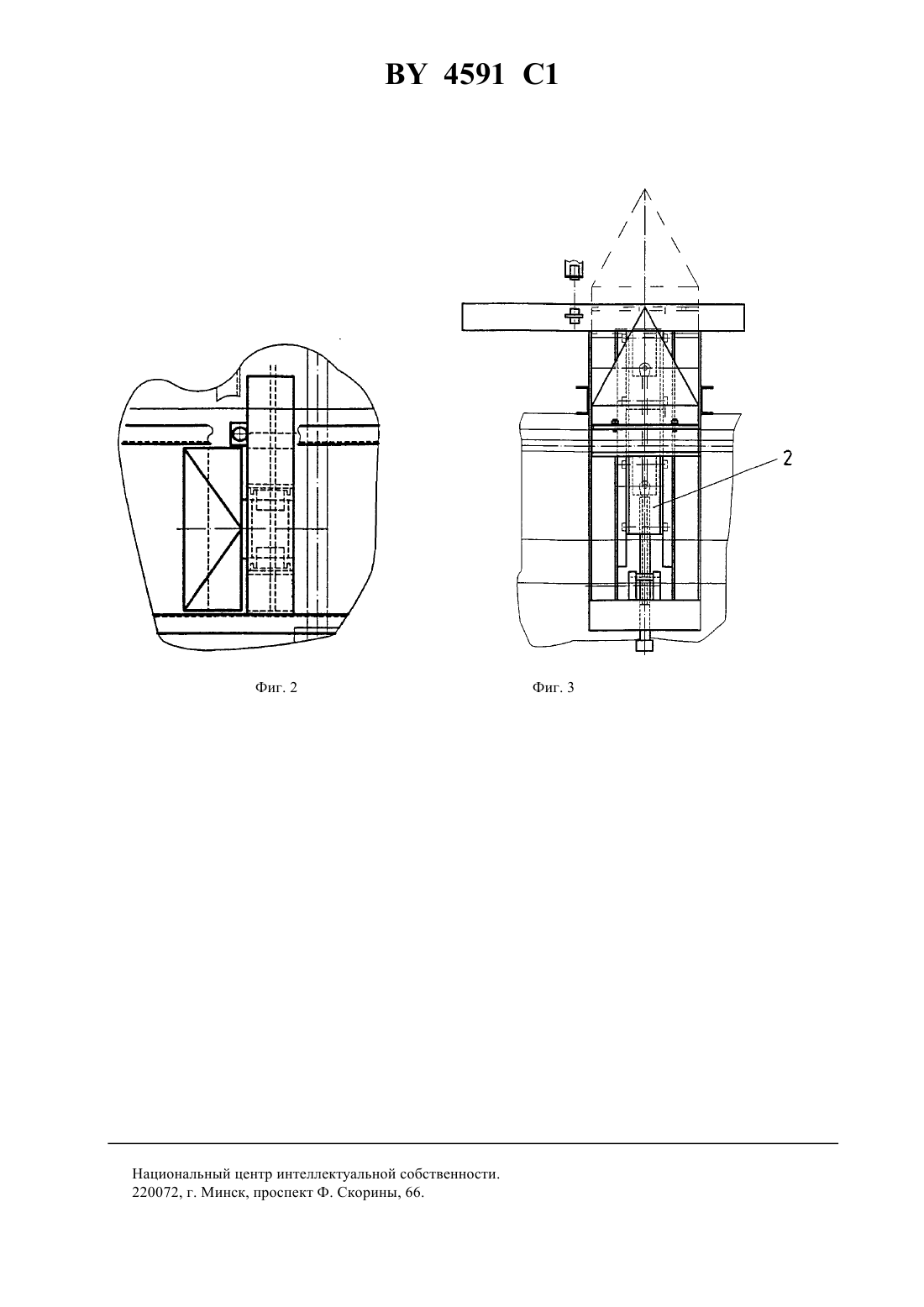

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СЧЕТА И ОТДЕЛЕНИЯ ЗАГОТОВОК ПРОКАТА(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Устройство для счета и отделения заготовок проката, содержащее разделитель заготовок и датчик счетного устройства, отличающееся тем, что разделитель заготовок дополнительно снабжен механизмом вертикального перемещения и выполнен в виде четырехгранной пирамиды с одной вертикальной гранью со стороны поступления заготовок проката, расположенной перпендикулярно к направлению их перемещения, а датчик счетного устройства установлен в плоскости вертикальной грани. Изобретение относится к черной металлургии, точнее к оборудованию прокатного производства, а именно к устройствам для счета и отделения посчитанных заготовок от заготовок проката не прошедших счета. В качестве прототипа принято изобретение 1, согласно которому цепной транспортер подает пакеты прутков на наклонный вибрационный (качающийся) конвейер. Благодаря растягивающему принципу действия конвейера ряды прутков разрыхляются и непрерывно подаются к грейферным колесам, которые поднимают пруток за середину и немного изгибают его. В результате пруток попадает в зону транспортных колес. После счета в верхней точке грейферного колеса, прутки сбрасываются на наклонную поверхность в зону дополнительного цепного транспортера. Там они задерживаются стопором до соответствующего количества. Недостаток прототипа состоит в том, что при отделении посчитанных прутков от прутков, не прошедших счета, невозможно определить взаимное расположение последнего и предыдущего просчитанных прутков из-за их изгиба и наложения друг на друга концами, а также из-за неустойчивого положения прутков на колесах в момент остановки. Задача, решаемая изобретением, заключается в создании надежного устройства для счета и отделения посчитанных заготовок проката от заготовок не прошедших счета, в автоматизации процесса счета и отделения заготовок. Технический результат заключается в упрощении конструкции устройства, в повышении его надежности и удобства при работе с различными профилями. Решение поставленной задачи обеспечивается тем, что устройство для счета и отделения заготовок проката содержит разделитель заготовок и датчик счетного устройства. По изобретению разделитель заготовок дополнительно снабжен механизмом вертикального перемещения и выполнен в виде четырехгранной пирамиды с одной вертикальной гранью со стороны поступления заготовок проката, расположенной перпендикулярно к направлению их перемещения, а датчик счетного устройства установлен в плоскости вертикальной грани. Заявленное техническое решение отличается от прототипа тем, что разделитель заготовок дополнительно снабжен механизмом вертикального перемещения и выполнен в виде четырехгранной пирамиды с одной вертикальной гранью со стороны поступления заготовок проката, расположенной перпендикулярно к направлению их перемещения, а датчик счетного устройства установлен в плоскости вертикальной грани. Изобретение поясняется чертежами, где на фиг. 1 изображен общий вид устройства, на фиг. 2 устройство, вид сверху, на фиг. 3 - устройство, вид слева. Устройство содержит раму 1, на которой установлен механизм подъема 2 разделителя заготовок 3,имеющего вертикальную грань 4 и противолежащую наклонную грань 5. Счет заготовок производится датчиком 6. Устройство работает следующим образом. Равномерно разделенный (с зазорами между заготовками) в поперечном направлении пакет заготовок проката специальным устройством укладывается на подающий транспортер, на котором производится счет,например, лазерным датчиком 6, При подсчете заготовок в количестве, близком к заданному, подающий транспортер по сигналу датчика б переводится на медленную скорость и при подсчете последнего прутка останавливается. Разделитель заготовок 3, поднимаясь вверх, вертикальной гранью 4 фиксирует не прошедшие счет заготовки, а наклонной гранью 5 сдвигает посчитанные заготовки на дополнительный транспортер для передачи их на обвязку. Форма разделителя заготовок, имеющая остроконечную вершину с расширяющимися к низу гранями, позволяет беспрепятственно войти в промежутки между разделенными заготовками, даже при наличии их частичного взаимного наложения друг на друга по длине, и разделить заготовки проката при счете. Эффект от использования изобретения заключается в автоматизации процесса счета заготовок проката и отделения их от посчитанных заготовок. Источники информации 1.4035345 А 1, 1992 (прототип). Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
