Устройство для полирования швейных игл

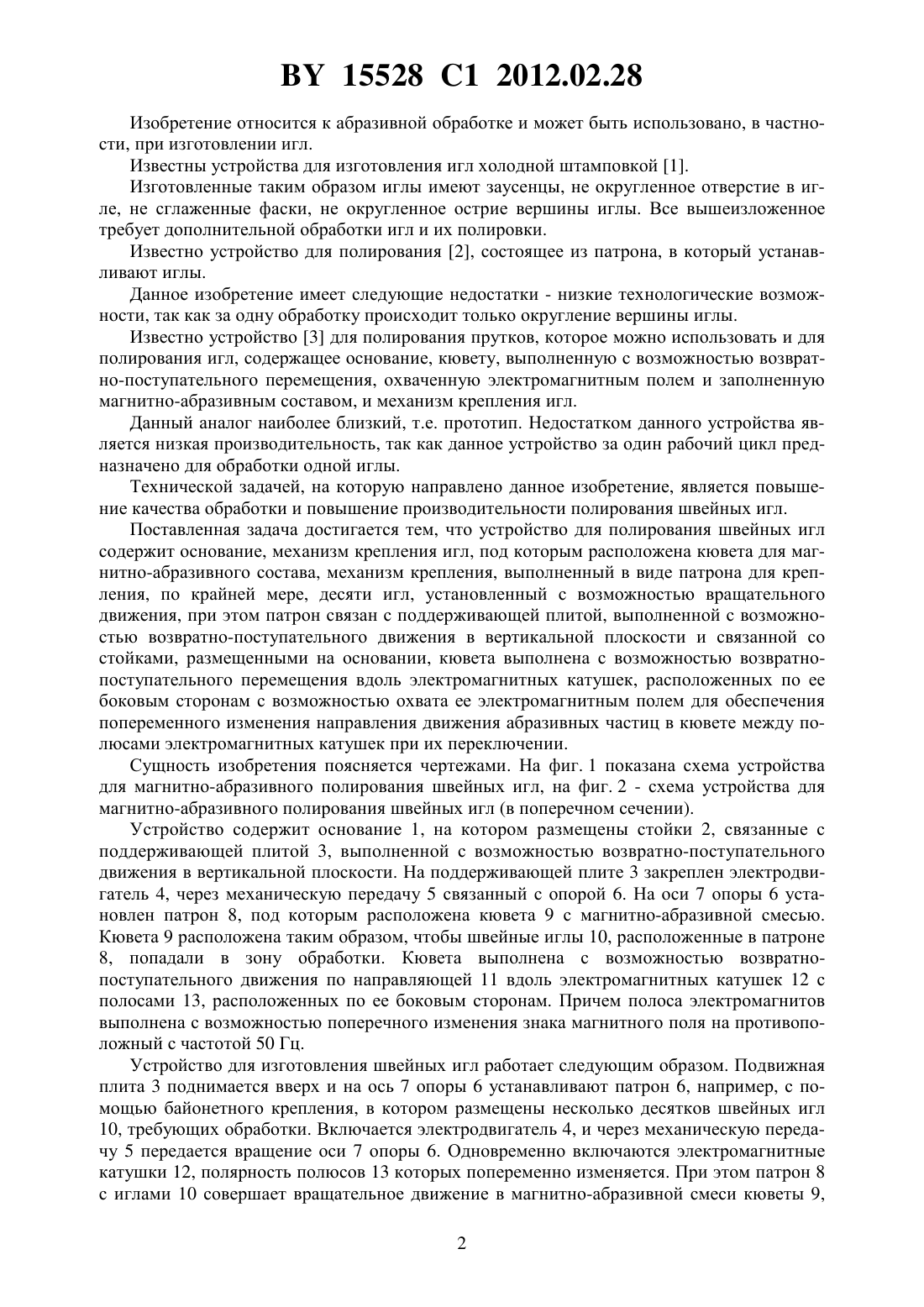

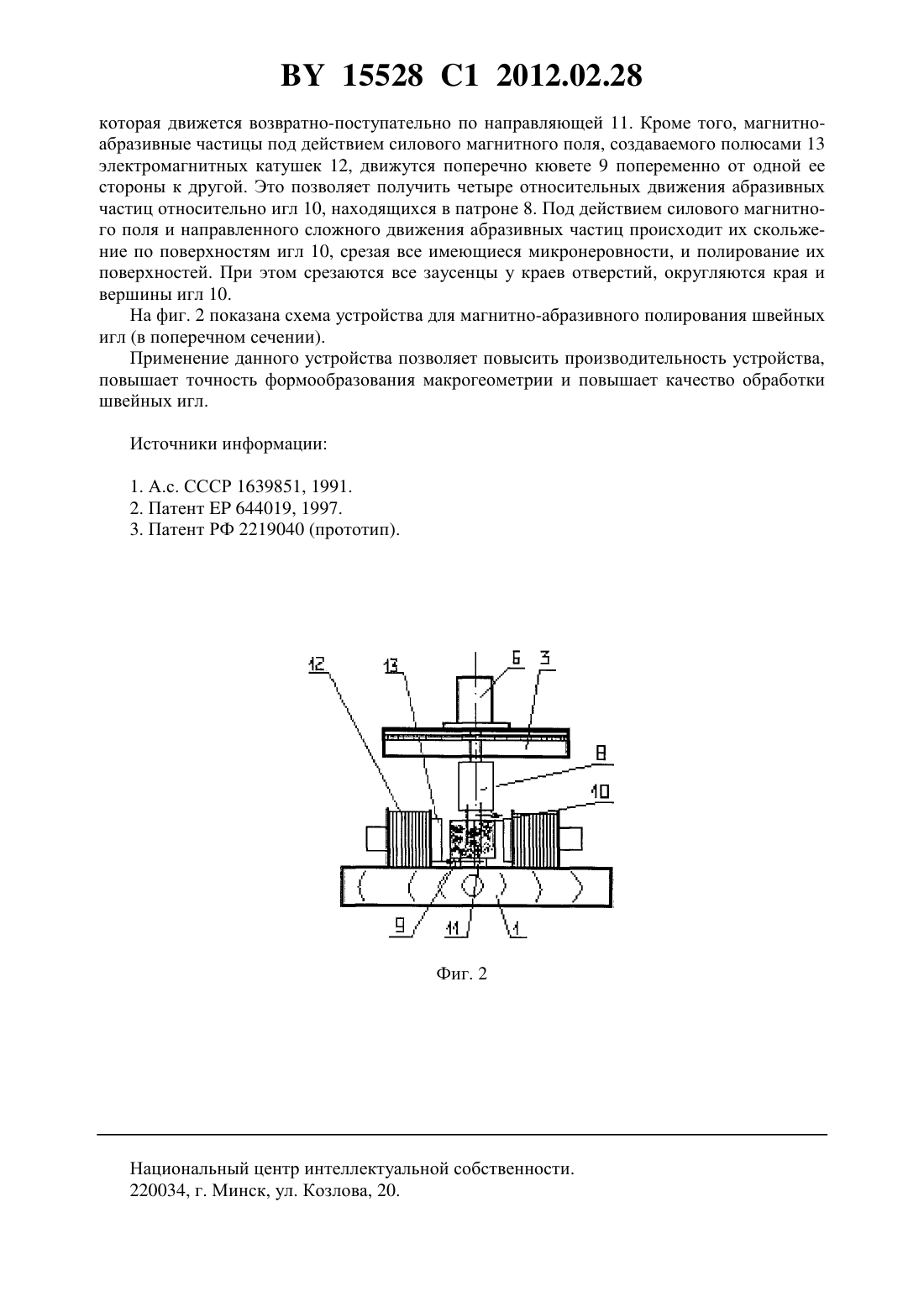

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОЛИРОВАНИЯ ШВЕЙНЫХ ИГЛ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Благодарная Ольга Владимировна Благодарный Владимир Маркович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Устройство для полирования швейных игл, содержащее основание, механизм крепления игл, под которым расположена кювета для магнитно-абразивного состава, отличающееся тем, что механизм крепления игл выполнен в виде патрона для крепления, по крайней мере, десяти игл, установленного с возможностью вращательного движения, при этом патрон связан с поддерживающей плитой, выполненной с возможностью возвратнопоступательного движения в вертикальной плоскости и связанной со стойками, размещенными на основании, кювета выполнена с возможностью возвратно-поступательного перемещения вдоль электромагнитных катушек, расположенных по ее боковым сторонам,с возможностью охвата ее электромагнитным полем для обеспечения попеременного изменения направления движения абразивных частиц в кювете между полюсами электромагнитных катушек при их переключении. 15528 1 2012.02.28 Изобретение относится к абразивной обработке и может быть использовано, в частности, при изготовлении игл. Известны устройства для изготовления игл холодной штамповкой 1. Изготовленные таким образом иглы имеют заусенцы, не округленное отверстие в игле, не сглаженные фаски, не округленное острие вершины иглы. Все вышеизложенное требует дополнительной обработки игл и их полировки. Известно устройство для полирования 2, состоящее из патрона, в который устанавливают иглы. Данное изобретение имеет следующие недостатки - низкие технологические возможности, так как за одну обработку происходит только округление вершины иглы. Известно устройство 3 для полирования прутков, которое можно использовать и для полирования игл, содержащее основание, кювету, выполненную с возможностью возвратно-поступательного перемещения, охваченную электромагнитным полем и заполненную магнитно-абразивным составом, и механизм крепления игл. Данный аналог наиболее близкий, т.е. прототип. Недостатком данного устройства является низкая производительность, так как данное устройство за один рабочий цикл предназначено для обработки одной иглы. Технической задачей, на которую направлено данное изобретение, является повышение качества обработки и повышение производительности полирования швейных игл. Поставленная задача достигается тем, что устройство для полирования швейных игл содержит основание, механизм крепления игл, под которым расположена кювета для магнитно-абразивного состава, механизм крепления, выполненный в виде патрона для крепления, по крайней мере, десяти игл, установленный с возможностью вращательного движения, при этом патрон связан с поддерживающей плитой, выполненной с возможностью возвратно-поступательного движения в вертикальной плоскости и связанной со стойками, размещенными на основании, кювета выполнена с возможностью возвратнопоступательного перемещения вдоль электромагнитных катушек, расположенных по ее боковым сторонам с возможностью охвата ее электромагнитным полем для обеспечения попеременного изменения направления движения абразивных частиц в кювете между полюсами электромагнитных катушек при их переключении. Сущность изобретения поясняется чертежами. На фиг. 1 показана схема устройства для магнитно-абразивного полирования швейных игл, на фиг. 2 - схема устройства для магнитно-абразивного полирования швейных игл (в поперечном сечении). Устройство содержит основание 1, на котором размещены стойки 2, связанные с поддерживающей плитой 3, выполненной с возможностью возвратно-поступательного движения в вертикальной плоскости. На поддерживающей плите 3 закреплен электродвигатель 4, через механическую передачу 5 связанный с опорой 6. На оси 7 опоры 6 установлен патрон 8, под которым расположена кювета 9 с магнитно-абразивной смесью. Кювета 9 расположена таким образом, чтобы швейные иглы 10, расположенные в патроне 8, попадали в зону обработки. Кювета выполнена с возможностью возвратнопоступательного движения по направляющей 11 вдоль электромагнитных катушек 12 с полосами 13, расположенных по ее боковым сторонам. Причем полоса электромагнитов выполнена с возможностью поперечного изменения знака магнитного поля на противоположный с частотой 50 Гц. Устройство для изготовления швейных игл работает следующим образом. Подвижная плита 3 поднимается вверх и на ось 7 опоры 6 устанавливают патрон 6, например, с помощью байонетного крепления, в котором размещены несколько десятков швейных игл 10, требующих обработки. Включается электродвигатель 4, и через механическую передачу 5 передается вращение оси 7 опоры 6. Одновременно включаются электромагнитные катушки 12, полярность полюсов 13 которых попеременно изменяется. При этом патрон 8 с иглами 10 совершает вращательное движение в магнитно-абразивной смеси кюветы 9,2 15528 1 2012.02.28 которая движется возвратно-поступательно по направляющей 11. Кроме того, магнитноабразивные частицы под действием силового магнитного поля, создаваемого полюсами 13 электромагнитных катушек 12, движутся поперечно кювете 9 попеременно от одной ее стороны к другой. Это позволяет получить четыре относительных движения абразивных частиц относительно игл 10, находящихся в патроне 8. Под действием силового магнитного поля и направленного сложного движения абразивных частиц происходит их скольжение по поверхностям игл 10, срезая все имеющиеся микронеровности, и полирование их поверхностей. При этом срезаются все заусенцы у краев отверстий, округляются края и вершины игл 10. На фиг. 2 показана схема устройства для магнитно-абразивного полирования швейных игл (в поперечном сечении). Применение данного устройства позволяет повысить производительность устройства,повышает точность формообразования макрогеометрии и повышает качество обработки швейных игл. Источники информации 1. А.с. СССР 1639851, 1991. 2. Патент 644019, 1997. 3. Патент РФ 2219040 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
