Устройство для ускоренных испытаний швейных игл

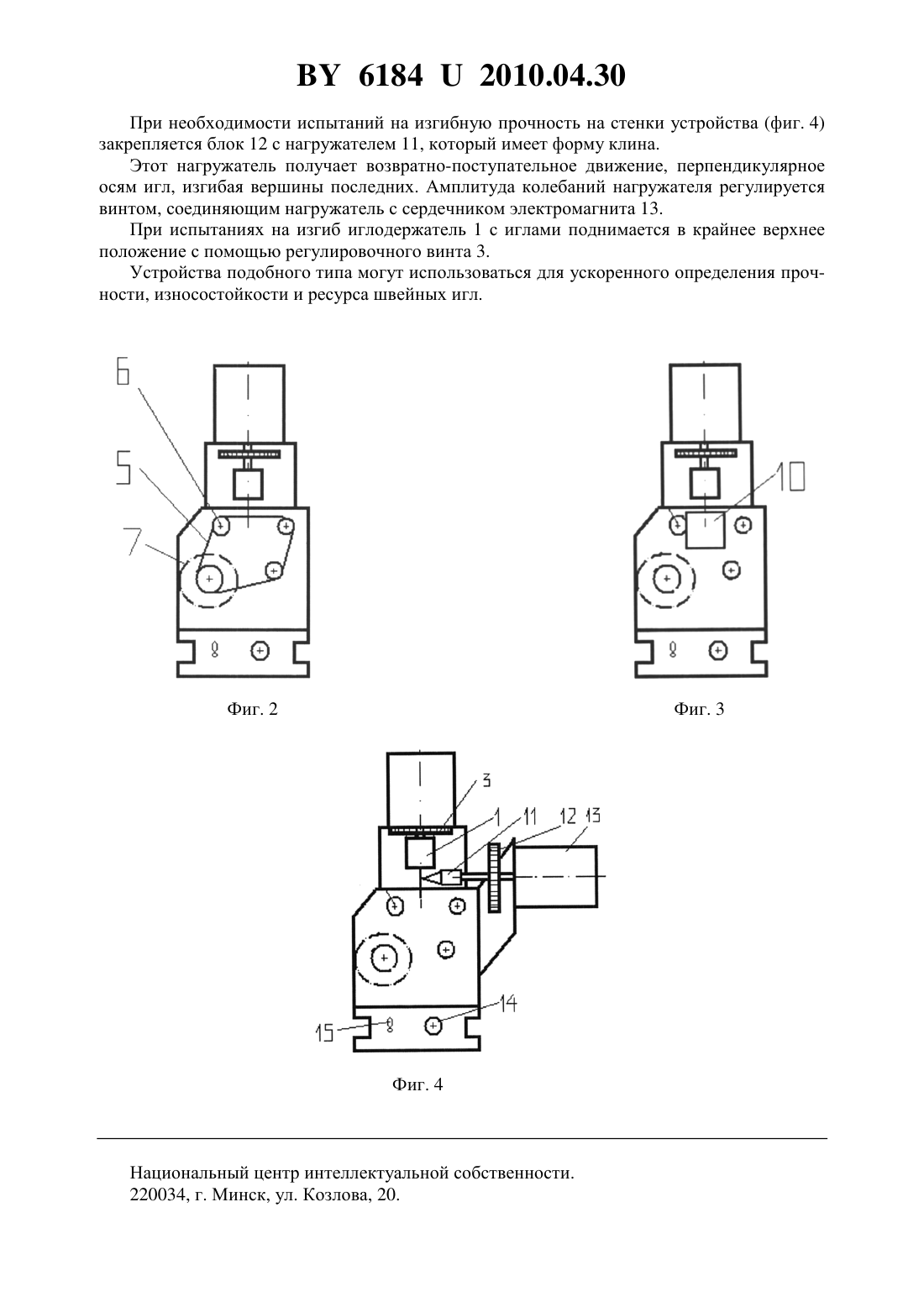

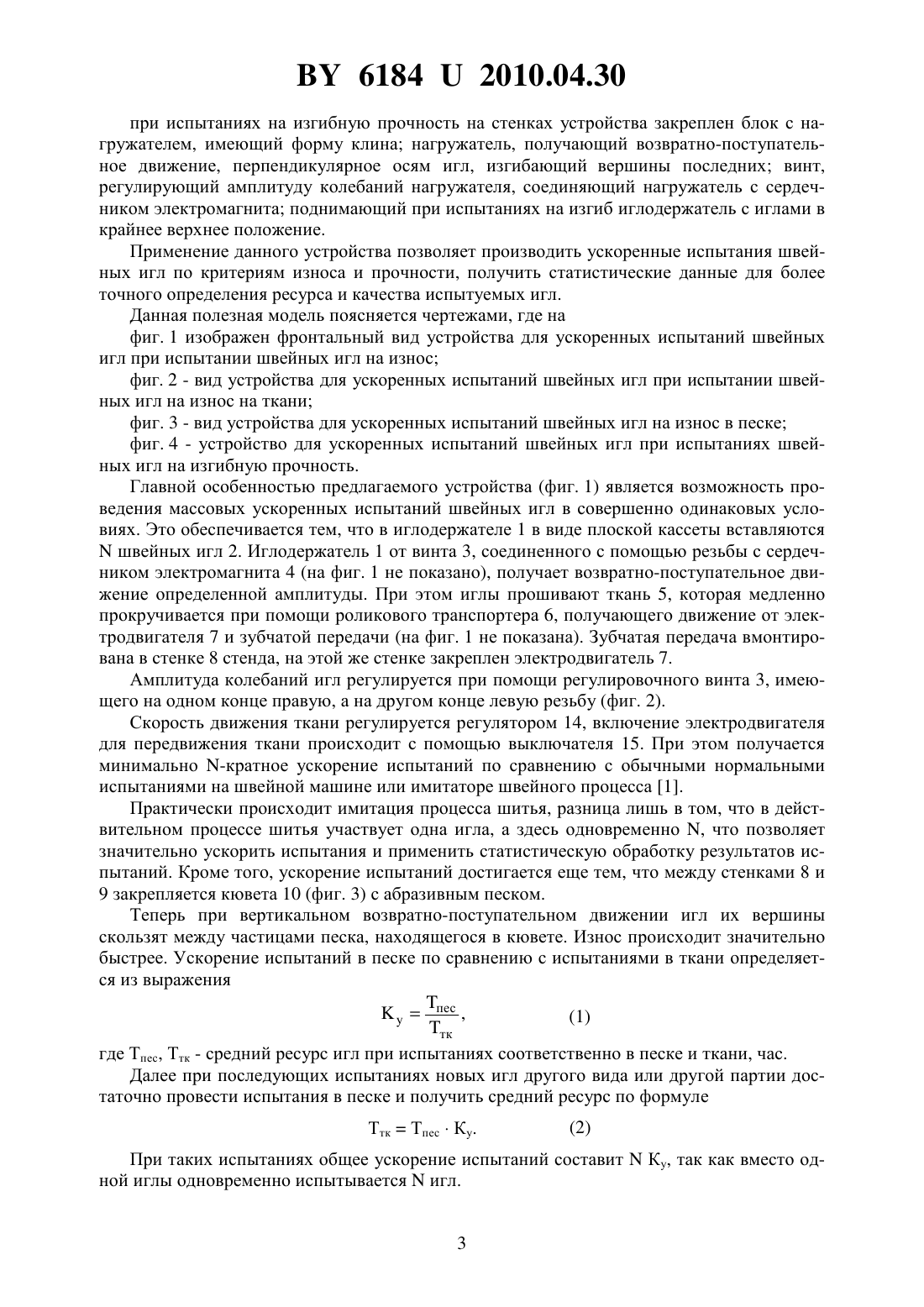

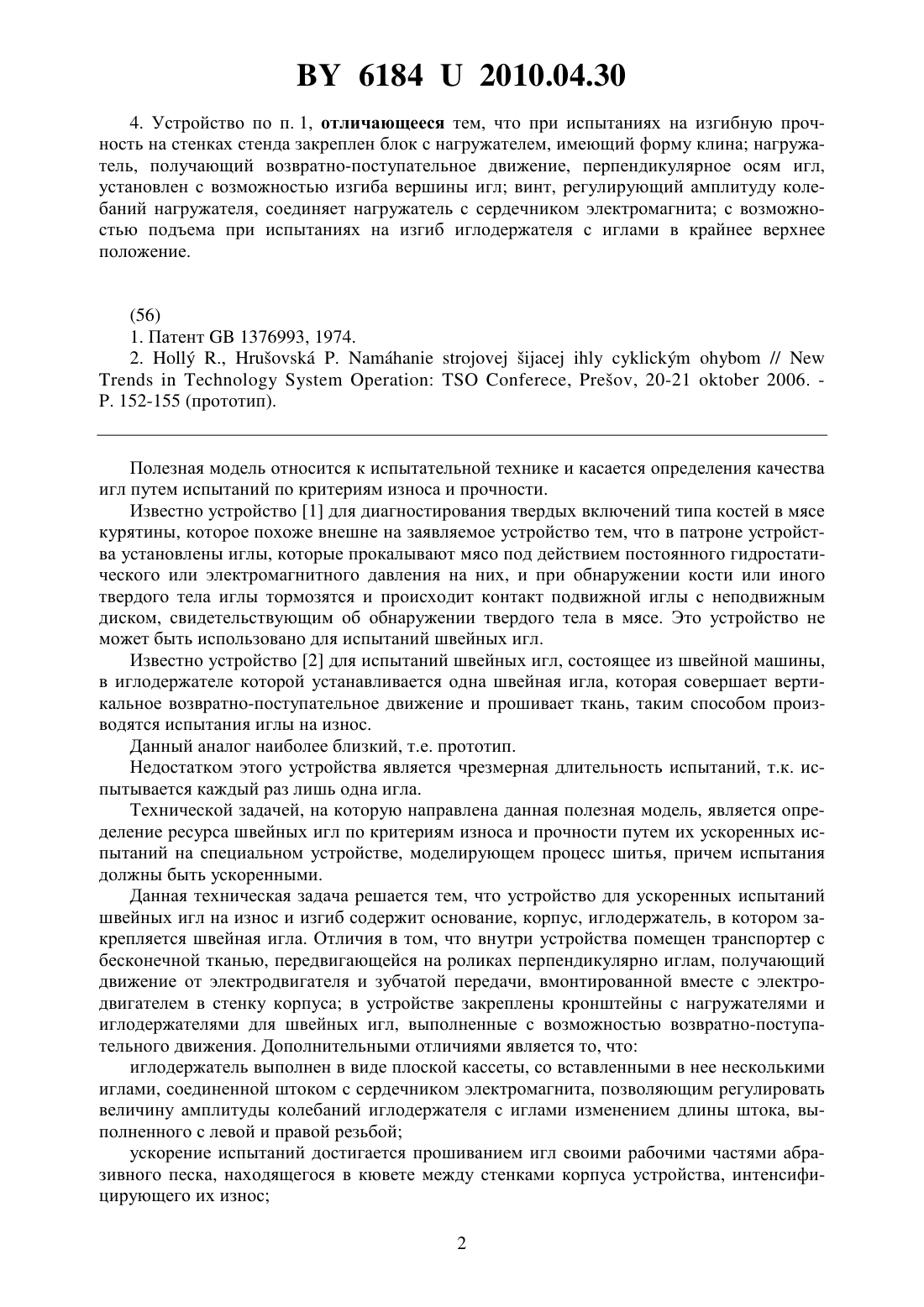

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УСКОРЕННЫХ ИСПЫТАНИЙ ШВЕЙНЫХ ИГЛ(71) Заявитель Учреждение образования Барановичский государственный университет(72) Авторы Благодарная Ольга Владимировна Благодарный Владимир Маркович(73) Патентообладатель Учреждение образования Барановичский государственный университет(57) 1. Устройство для ускоренных испытаний швейных игл на износ и изгиб, содержащее основание, корпус, иглодержатель, в котором закрепляется швейная игла, отличающееся тем, что внутри устройства помещен транспортер с бесконечной тканью с возможностью передвижения на роликах перпендикулярно иглам, получающий движение от электродвигателя и зубчатой передачи, вмонтированной в стенку корпуса в устройстве закреплены кронштейны с нагружателями и иглодержателями для швейных игл, выполненные с возможностью возвратно-поступательного движения. 2. Устройство по п. 1, отличающееся тем, что иглодержатель выполнен в виде плоской кассеты со вставленными в нее несколькими иглами, соединенной штоком с сердечником электромагнита, позволяющим регулировать величину амплитуды колебаний иглодержателя с иглами изменением длины штока, выполненного с левой и правой резьбой. 3. Устройство по п. 1, отличающееся тем, что в кювете между стенками корпуса устройства помещен абразивный песок. 61842010.04.30 4. Устройство по п. 1, отличающееся тем, что при испытаниях на изгибную прочность на стенках стенда закреплен блок с нагружателем, имеющий форму клина нагружатель, получающий возвратно-поступательное движение, перпендикулярное осям игл,установлен с возможностью изгиба вершины игл винт, регулирующий амплитуду колебаний нагружателя, соединяет нагружатель с сердечником электромагнита с возможностью подъема при испытаниях на изгиб иглодержателя с иглами в крайнее верхнее положение.(56) 1. Патент 1376993, 1974. 2..,.//, , 20-212006. . 152-155 (прототип). Полезная модель относится к испытательной технике и касается определения качества игл путем испытаний по критериям износа и прочности. Известно устройство 1 для диагностирования твердых включений типа костей в мясе курятины, которое похоже внешне на заявляемое устройство тем, что в патроне устройства установлены иглы, которые прокалывают мясо под действием постоянного гидростатического или электромагнитного давления на них, и при обнаружении кости или иного твердого тела иглы тормозятся и происходит контакт подвижной иглы с неподвижным диском, свидетельствующим об обнаружении твердого тела в мясе. Это устройство не может быть использовано для испытаний швейных игл. Известно устройство 2 для испытаний швейных игл, состоящее из швейной машины,в иглодержателе которой устанавливается одна швейная игла, которая совершает вертикальное возвратно-поступательное движение и прошивает ткань, таким способом производятся испытания иглы на износ. Данный аналог наиболее близкий, т.е. прототип. Недостатком этого устройства является чрезмерная длительность испытаний, т.к. испытывается каждый раз лишь одна игла. Технической задачей, на которую направлена данная полезная модель, является определение ресурса швейных игл по критериям износа и прочности путем их ускоренных испытаний на специальном устройстве, моделирующем процесс шитья, причем испытания должны быть ускоренными. Данная техническая задача решается тем, что устройство для ускоренных испытаний швейных игл на износ и изгиб содержит основание, корпус, иглодержатель, в котором закрепляется швейная игла. Отличия в том, что внутри устройства помещен транспортер с бесконечной тканью, передвигающейся на роликах перпендикулярно иглам, получающий движение от электродвигателя и зубчатой передачи, вмонтированной вместе с электродвигателем в стенку корпуса в устройстве закреплены кронштейны с нагружателями и иглодержателями для швейных игл, выполненные с возможностью возвратно-поступательного движения. Дополнительными отличиями является то, что иглодержатель выполнен в виде плоской кассеты, со вставленными в нее несколькими иглами, соединенной штоком с сердечником электромагнита, позволяющим регулировать величину амплитуды колебаний иглодержателя с иглами изменением длины штока, выполненного с левой и правой резьбой ускорение испытаний достигается прошиванием игл своими рабочими частями абразивного песка, находящегося в кювете между стенками корпуса устройства, интенсифицирующего их износ 2 61842010.04.30 при испытаниях на изгибную прочность на стенках устройства закреплен блок с нагружателем, имеющий форму клина нагружатель, получающий возвратно-поступательное движение, перпендикулярное осям игл, изгибающий вершины последних винт,регулирующий амплитуду колебаний нагружателя, соединяющий нагружатель с сердечником электромагнита поднимающий при испытаниях на изгиб иглодержатель с иглами в крайнее верхнее положение. Применение данного устройства позволяет производить ускоренные испытания швейных игл по критериям износа и прочности, получить статистические данные для более точного определения ресурса и качества испытуемых игл. Данная полезная модель поясняется чертежами, где на фиг. 1 изображен фронтальный вид устройства для ускоренных испытаний швейных игл при испытании швейных игл на износ фиг. 2 - вид устройства для ускоренных испытаний швейных игл при испытании швейных игл на износ на ткани фиг. 3 - вид устройства для ускоренных испытаний швейных игл на износ в песке фиг. 4 - устройство для ускоренных испытаний швейных игл при испытаниях швейных игл на изгибную прочность. Главной особенностью предлагаемого устройства (фиг. 1) является возможность проведения массовых ускоренных испытаний швейных игл в совершенно одинаковых условиях. Это обеспечивается тем, что в иглодержателе 1 в виде плоской кассеты вставляютсяшвейных игл 2. Иглодержатель 1 от винта 3, соединенного с помощью резьбы с сердечником электромагнита 4 (на фиг. 1 не показано), получает возвратно-поступательное движение определенной амплитуды. При этом иглы прошивают ткань 5, которая медленно прокручивается при помощи роликового транспортера 6, получающего движение от электродвигателя 7 и зубчатой передачи (на фиг. 1 не показана). Зубчатая передача вмонтирована в стенке 8 стенда, на этой же стенке закреплен электродвигатель 7. Амплитуда колебаний игл регулируется при помощи регулировочного винта 3, имеющего на одном конце правую, а на другом конце левую резьбу (фиг. 2). Скорость движения ткани регулируется регулятором 14, включение электродвигателя для передвижения ткани происходит с помощью выключателя 15. При этом получается минимально -кратное ускорение испытаний по сравнению с обычными нормальными испытаниями на швейной машине или имитаторе швейного процесса 1. Практически происходит имитация процесса шитья, разница лишь в том, что в действительном процессе шитья участвует одна игла, а здесь одновременно , что позволяет значительно ускорить испытания и применить статистическую обработку результатов испытаний. Кроме того, ускорение испытаний достигается еще тем, что между стенками 8 и 9 закрепляется кювета 10 (фиг. 3) с абразивным песком. Теперь при вертикальном возвратно-поступательном движении игл их вершины скользят между частицами песка, находящегося в кювете. Износ происходит значительно быстрее. Ускорение испытаний в песке по сравнению с испытаниями в ткани определяется из выражения пес ,(1) тк где Тпес, Ттк - средний ресурс игл при испытаниях соответственно в песке и ткани, час. Далее при последующих испытаниях новых игл другого вида или другой партии достаточно провести испытания в песке и получить средний ресурс по формуле ТткТпесКу. При таких испытаниях общее ускорение испытаний составитКу, так как вместо одной иглы одновременно испытываетсяигл. 3 61842010.04.30 При необходимости испытаний на изгибную прочность на стенки устройства (фиг. 4) закрепляется блок 12 с нагружателем 11, который имеет форму клина. Этот нагружатель получает возвратно-поступательное движение, перпендикулярное осям игл, изгибая вершины последних. Амплитуда колебаний нагружателя регулируется винтом, соединяющим нагружатель с сердечником электромагнита 13. При испытаниях на изгиб иглодержатель 1 с иглами поднимается в крайнее верхнее положение с помощью регулировочного винта 3. Устройства подобного типа могут использоваться для ускоренного определения прочности, износостойкости и ресурса швейных игл. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
