Шпульный колпачок вращающегося челнока швейных машин

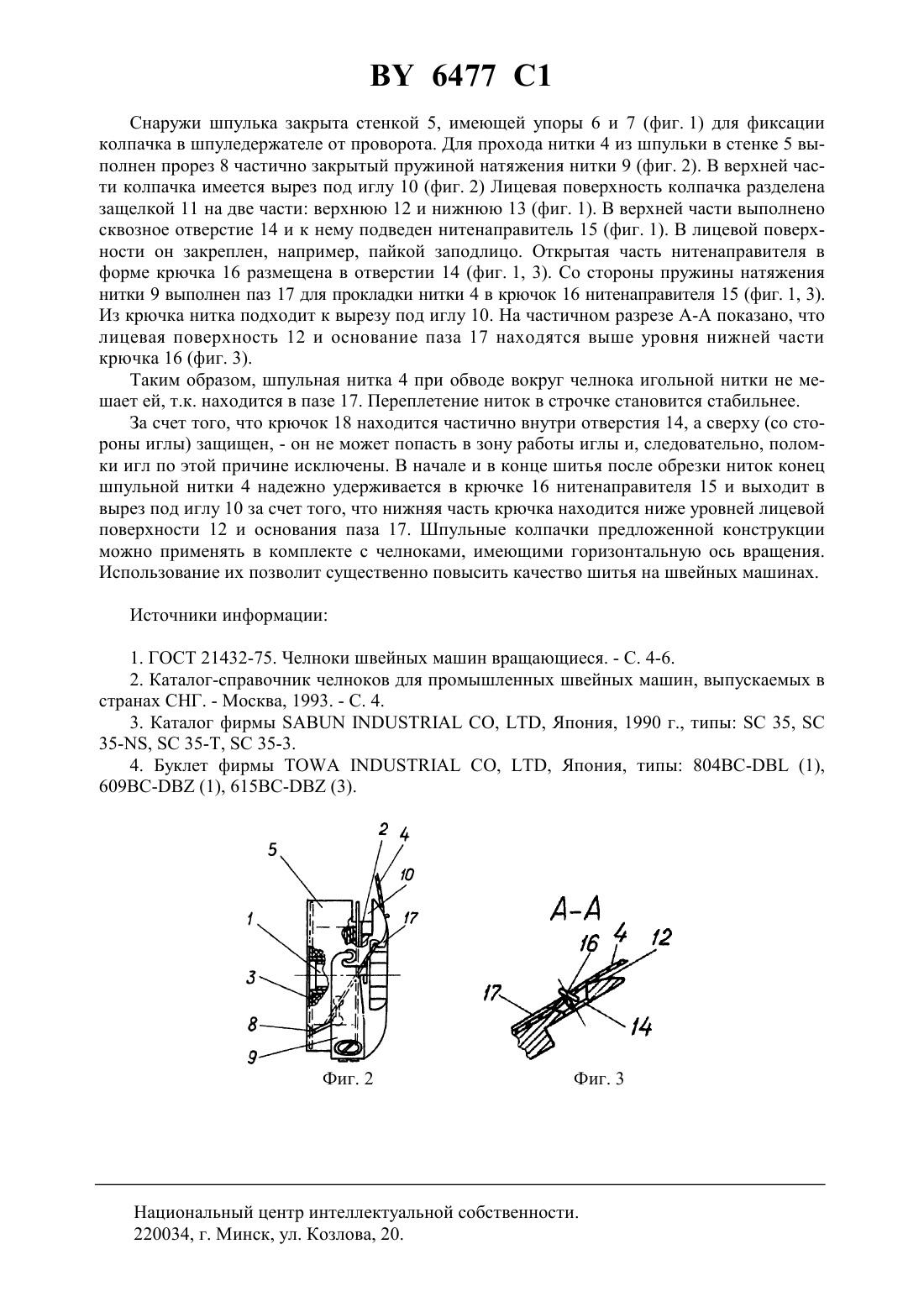

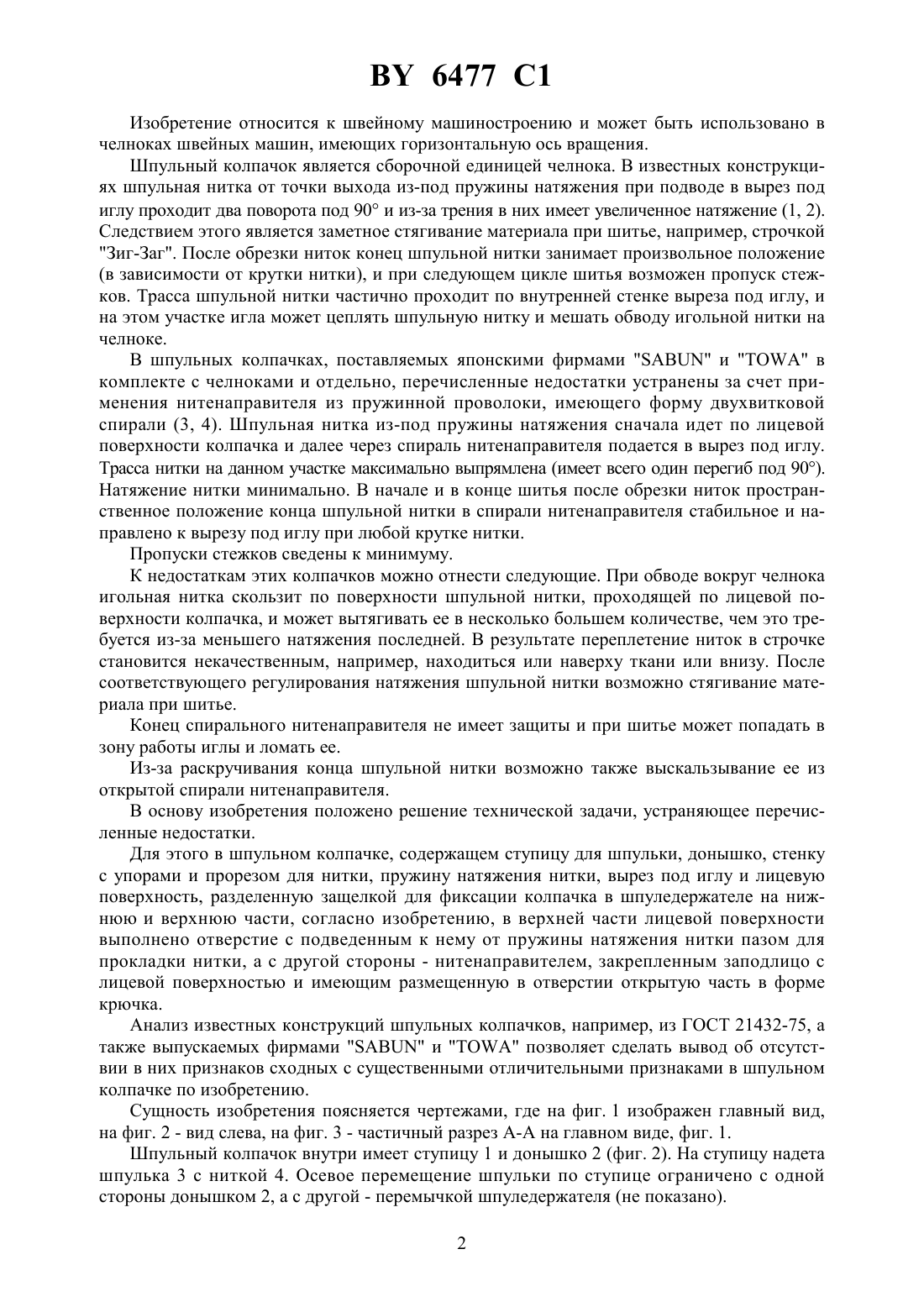

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШПУЛЬНЫЙ КОЛПАЧОК ВРАЩАЮЩЕГОСЯ ЧЕЛНОКА ШВЕЙНЫХ МАШИН(71) Заявитель Открытое акционерное общество Орша(72) Автор Зуйков Владимир Александрович(73) Патентообладатель Открытое акционерное общество Орша(57) Шпульный колпачок вращающегося челнока швейных машин, содержащий ступицу для шпульки, донышко, стенку с упорами и прорезом для нитки, пружину натяжения нитки, вырез под иглу и лицевую поверхность, разделенную защелкой для фиксации колпачка в шпуледержателе на нижнюю и верхнюю части, отличающийся тем, что в верхней части лицевой поверхности выполнено отверстие с подведенным к нему от пружины натяжения нитки пазом для прокладки нитки, а с другой стороны - нитенаправителем, закрепленным заподлицо с лицевой поверхностью и имеющим размещенную в отверстии открытую часть в форме крючка для заправки нитки из паза для прокладки нитки, при этом основание последнего и лицевая поверхность расположены выше уровня нижней части крючка нитенаправителя.(56) ГОСТ 21432 - 75. Челноки швейных машин вращающиеся. - С. 4-6.620484 5, 1980.3514434 1, 1986.4665850 , 1987. 6477 1 Изобретение относится к швейному машиностроению и может быть использовано в челноках швейных машин, имеющих горизонтальную ось вращения. Шпульный колпачок является сборочной единицей челнока. В известных конструкциях шпульная нитка от точки выхода из-под пружины натяжения при подводе в вырез под иглу проходит два поворота под 90 и из-за трения в них имеет увеличенное натяжение (1, 2). Следствием этого является заметное стягивание материала при шитье, например, строчкой Зиг-Заг. После обрезки ниток конец шпульной нитки занимает произвольное положение(в зависимости от крутки нитки), и при следующем цикле шитья возможен пропуск стежков. Трасса шпульной нитки частично проходит по внутренней стенке выреза под иглу, и на этом участке игла может цеплять шпульную нитку и мешать обводу игольной нитки на челноке. В шпульных колпачках, поставляемых японскими фирмамиив комплекте с челноками и отдельно, перечисленные недостатки устранены за счет применения нитенаправителя из пружинной проволоки, имеющего форму двухвитковой спирали (3, 4). Шпульная нитка из-под пружины натяжения сначала идет по лицевой поверхности колпачка и далее через спираль нитенаправителя подается в вырез под иглу. Трасса нитки на данном участке максимально выпрямлена (имеет всего один перегиб под 90). Натяжение нитки минимально. В начале и в конце шитья после обрезки ниток пространственное положение конца шпульной нитки в спирали нитенаправителя стабильное и направлено к вырезу под иглу при любой крутке нитки. Пропуски стежков сведены к минимуму. К недостаткам этих колпачков можно отнести следующие. При обводе вокруг челнока игольная нитка скользит по поверхности шпульной нитки, проходящей по лицевой поверхности колпачка, и может вытягивать ее в несколько большем количестве, чем это требуется из-за меньшего натяжения последней. В результате переплетение ниток в строчке становится некачественным, например, находиться или наверху ткани или внизу. После соответствующего регулирования натяжения шпульной нитки возможно стягивание материала при шитье. Конец спирального нитенаправителя не имеет защиты и при шитье может попадать в зону работы иглы и ломать ее. Из-за раскручивания конца шпульной нитки возможно также выскальзывание ее из открытой спирали нитенаправителя. В основу изобретения положено решение технической задачи, устраняющее перечисленные недостатки. Для этого в шпульном колпачке, содержащем ступицу для шпульки, донышко, стенку с упорами и прорезом для нитки, пружину натяжения нитки, вырез под иглу и лицевую поверхность, разделенную защелкой для фиксации колпачка в шпуледержателе на нижнюю и верхнюю части, согласно изобретению, в верхней части лицевой поверхности выполнено отверстие с подведенным к нему от пружины натяжения нитки пазом для прокладки нитки, а с другой стороны - нитенаправителем, закрепленным заподлицо с лицевой поверхностью и имеющим размещенную в отверстии открытую часть в форме крючка. Анализ известных конструкций шпульных колпачков, например, из ГОСТ 21432-75, а также выпускаемых фирмамиипозволяет сделать вывод об отсутствии в них признаков сходных с существенными отличительными признаками в шпульном колпачке по изобретению. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен главный вид,на фиг. 2 - вид слева, на фиг. 3 - частичный разрез А-А на главном виде, фиг. 1. Шпульный колпачок внутри имеет ступицу 1 и донышко 2 (фиг. 2). На ступицу надета шпулька 3 с ниткой 4. Осевое перемещение шпульки по ступице ограничено с одной стороны донышком 2, а с другой - перемычкой шпуледержателя (не показано). 2 6477 1 Снаружи шпулька закрыта стенкой 5, имеющей упоры 6 и 7 (фиг. 1) для фиксации колпачка в шпуледержателе от проворота. Для прохода нитки 4 из шпульки в стенке 5 выполнен прорез 8 частично закрытый пружиной натяжения нитки 9 (фиг. 2). В верхней части колпачка имеется вырез под иглу 10 (фиг. 2) Лицевая поверхность колпачка разделена защелкой 11 на две части верхнюю 12 и нижнюю 13 (фиг. 1). В верхней части выполнено сквозное отверстие 14 и к нему подведен нитенаправитель 15 (фиг. 1). В лицевой поверхности он закреплен, например, пайкой заподлицо. Открытая часть нитенаправителя в форме крючка 16 размещена в отверстии 14 (фиг. 1, 3). Со стороны пружины натяжения нитки 9 выполнен паз 17 для прокладки нитки 4 в крючок 16 нитенаправителя 15 (фиг. 1, 3). Из крючка нитка подходит к вырезу под иглу 10. На частичном разрезе А-А показано, что лицевая поверхность 12 и основание паза 17 находятся выше уровня нижней части крючка 16 (фиг. 3). Таким образом, шпульная нитка 4 при обводе вокруг челнока игольной нитки не мешает ей, т.к. находится в пазе 17. Переплетение ниток в строчке становится стабильнее. За счет того, что крючок 18 находится частично внутри отверстия 14, а сверху (со стороны иглы) защищен, - он не может попасть в зону работы иглы и, следовательно, поломки игл по этой причине исключены. В начале и в конце шитья после обрезки ниток конец шпульной нитки 4 надежно удерживается в крючке 16 нитенаправителя 15 и выходит в вырез под иглу 10 за счет того, что нижняя часть крючка находится ниже уровней лицевой поверхности 12 и основания паза 17. Шпульные колпачки предложенной конструкции можно применять в комплекте с челноками, имеющими горизонтальную ось вращения. Использование их позволит существенно повысить качество шитья на швейных машинах. Источники информации 1. ГОСТ 21432-75. Челноки швейных машин вращающиеся. - С. 4-6. 2. Каталог-справочник челноков для промышленных швейных машин, выпускаемых в странах СНГ. - Москва, 1993. - С. 4. 3. Каталог фирмы, , Япония, 1990 г., типы 35,35-,35-Т,35-3. 4. Буклет фирмы, , Япония, типы 804- (1),609- (1), 615- (3). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
