Крыша
Текст

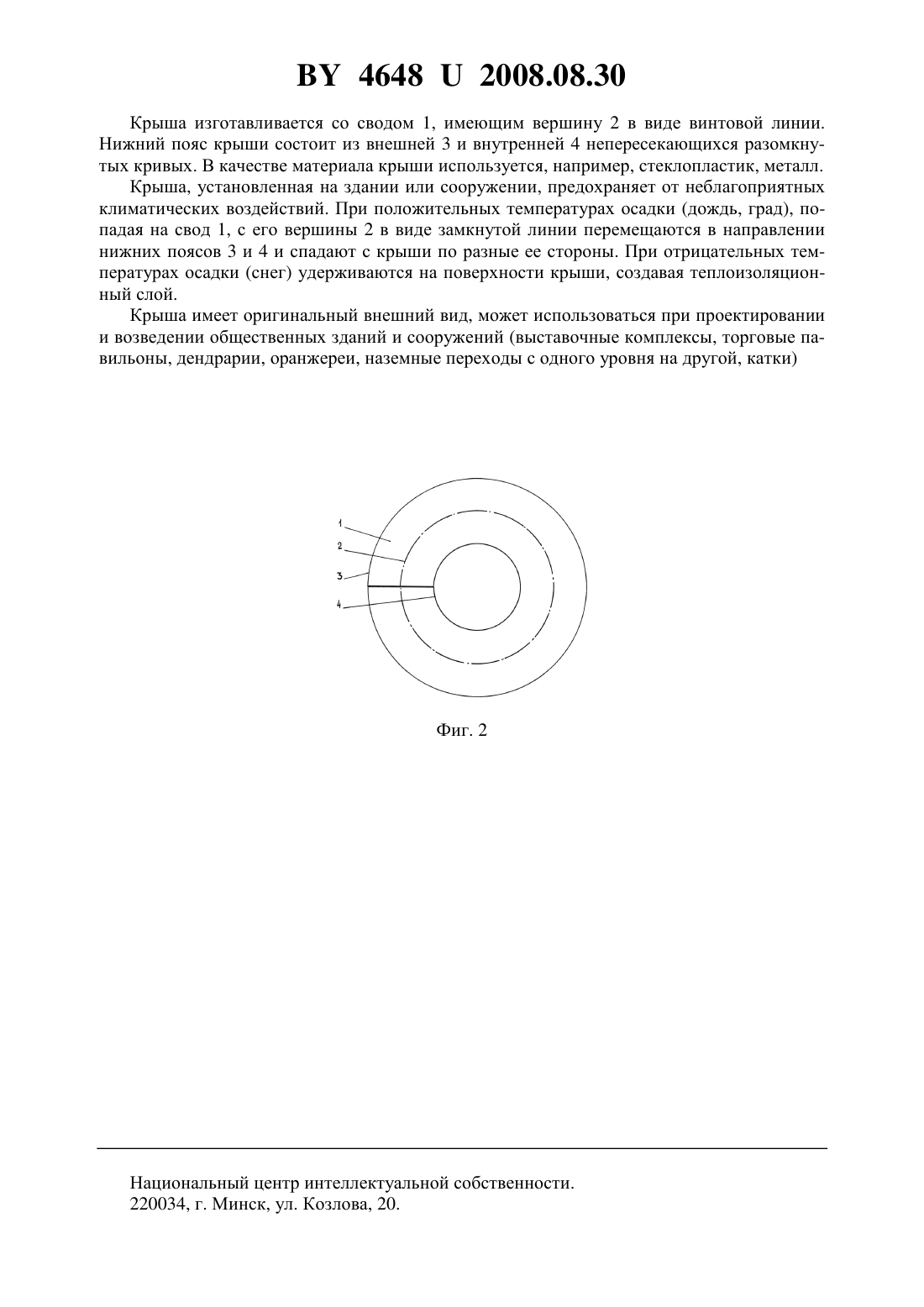

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Щепочкина Юлия Алексеевна(72) Автор Щепочкина Юлия Алексеевна(73) Патентообладатель Щепочкина Юлия Алексеевна(57) 1. Крыша со сводом арочного очертания и криволинейным нижним поясом, отличающаяся тем, что выполнена с вершиной свода в виде винтовой линии. 2. Крыша по п. 1, отличающаяся тем, что нижний пояс выполнен в виде внешней и внутренней непересекающихся разомкнутых кривых. Полезная модель относится к области стройиндустрии и касается конструкции крыш для зданий и сооружений. Известна крыша с купольным (арочного очертания) сводом и криволинейным нижним поясом в форме окружности 1, 2. Крыша такого вида не предназначена для зданий большой протяженности. Задача полезной модели - расширение функциональных возможностей крыш. Технический результат достигается тем, что крыша со сводом арочного очертания и криволинейным нижним поясом выполнена с вершиной свода в виде винтовой линии. Нижний пояс выполнен в виде внешней и внутренней непересекающихся разомкнутых кривых. На фиг. 1 представлена крыша со сводом арочного очертания и вершиной свода в виде винтовой линии, вид сбоку, фиг. 2 - то же, что на фиг. 1, вид сверху. 46482008.08.30 Крыша изготавливается со сводом 1, имеющим вершину 2 в виде винтовой линии. Нижний пояс крыши состоит из внешней 3 и внутренней 4 непересекающихся разомкнутых кривых. В качестве материала крыши используется, например, стеклопластик, металл. Крыша, установленная на здании или сооружении, предохраняет от неблагоприятных климатических воздействий. При положительных температурах осадки (дождь, град), попадая на свод 1, с его вершины 2 в виде замкнутой линии перемещаются в направлении нижних поясов 3 и 4 и спадают с крыши по разные ее стороны. При отрицательных температурах осадки (снег) удерживаются на поверхности крыши, создавая теплоизоляционный слой. Крыша имеет оригинальный внешний вид, может использоваться при проектировании и возведении общественных зданий и сооружений (выставочные комплексы, торговые павильоны, дендрарии, оранжереи, наземные переходы с одного уровня на другой, катки) Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
МПК / Метки
МПК: E04B 7/08
Метки: крыша
Код ссылки
<a href="https://by.patents.su/2-u4648-krysha.html" rel="bookmark" title="База патентов Беларуси">Крыша</a>
Крыша
Номер патента: U 3770
Опубликовано: 30.08.2007
Автор: Щепочкина Юлия Алексеевна
Метки: крыша
Текст:
...По крайней мере, одна из кривых имеет форму окружности. По крайней мере, одна из кривых имеет форму эллипса. На фиг. 1 представлена крыша с нижним поясом в виде двух, лежащих в одной плоскости, непересекающихся кривых в форме окружностей с единым центром, вид сбоку на фиг. 2 - то же, что на фиг. 1, вид сверху на фиг. 3 - крыша с нижними поясами в форме эллипса и окружности, вид сбоку на фиг. 4 - то же, что на фиг. 3, вид сверху на фиг 5...
