Гибкое устройство для очистки внутренней поверхности трубопровода

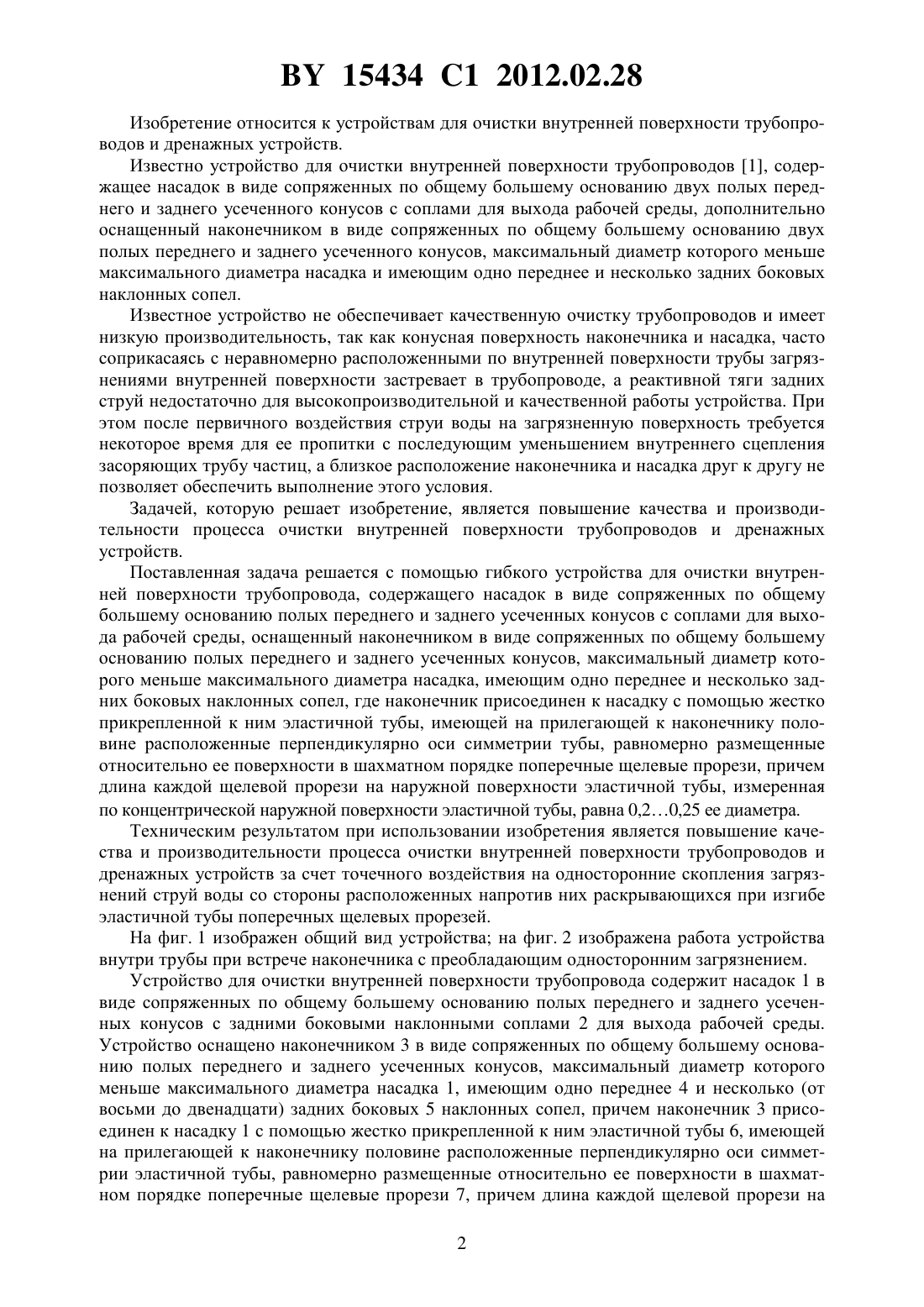

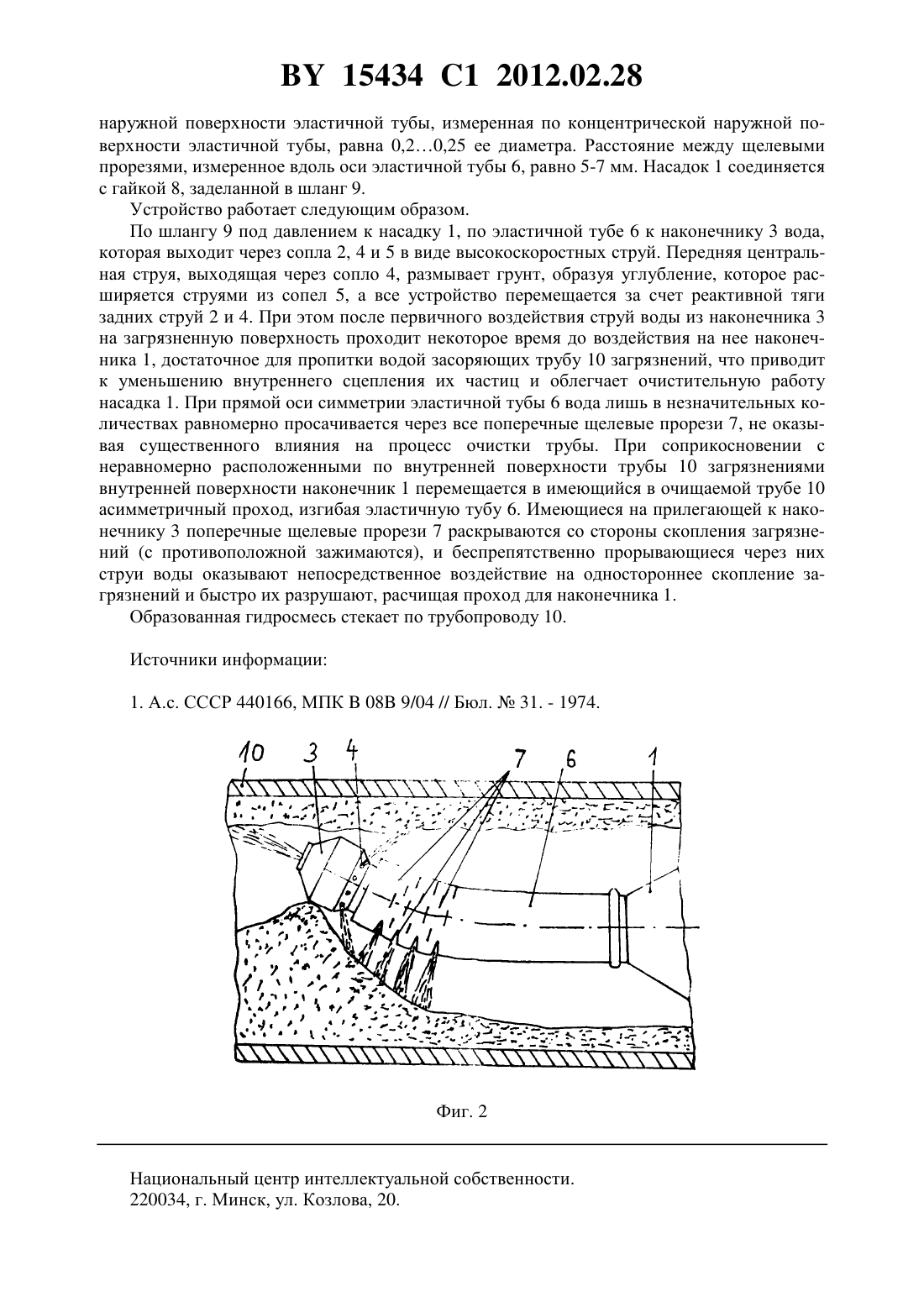

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГИБКОЕ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Орда Александр Николаевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Гибкое устройство для очистки внутренней поверхности трубопровода, содержащее насадок в виде сопряженных по общему большему основанию полых переднего и заднего усеченных конусов с соплами для выхода рабочей среды, оснащенный наконечником в виде сопряженных по общему большему основанию полых переднего и заднего усеченных конусов, максимальный диаметр которого меньше максимального диаметра насадка и имеющим одно переднее и несколько задних боковых наклонных сопел, отличающееся тем, что наконечник присоединен к насадку с помощью жестко прикрепленной к ним эластичной тубы, имеющей на прилегающей к наконечнику половине расположенные перпендикулярно оси симметрии эластичной тубы, равномерно размещенные относительно ее поверхности в шахматном порядке поперечные щелевые прорези, причем длина каждой щелевой прорези на наружной поверхности эластичной тубы, измеренная по концентрической наружной поверхности эластичной тубы, равна 0,2-0,25 ее диаметра. 15434 1 2012.02.28 Изобретение относится к устройствам для очистки внутренней поверхности трубопроводов и дренажных устройств. Известно устройство для очистки внутренней поверхности трубопроводов 1, содержащее насадок в виде сопряженных по общему большему основанию двух полых переднего и заднего усеченного конусов с соплами для выхода рабочей среды, дополнительно оснащенный наконечником в виде сопряженных по общему большему основанию двух полых переднего и заднего усеченного конусов, максимальный диаметр которого меньше максимального диаметра насадка и имеющим одно переднее и несколько задних боковых наклонных сопел. Известное устройство не обеспечивает качественную очистку трубопроводов и имеет низкую производительность, так как конусная поверхность наконечника и насадка, часто соприкасаясь с неравномерно расположенными по внутренней поверхности трубы загрязнениями внутренней поверхности застревает в трубопроводе, а реактивной тяги задних струй недостаточно для высокопроизводительной и качественной работы устройства. При этом после первичного воздействия струи воды на загрязненную поверхность требуется некоторое время для ее пропитки с последующим уменьшением внутреннего сцепления засоряющих трубу частиц, а близкое расположение наконечника и насадка друг к другу не позволяет обеспечить выполнение этого условия. Задачей, которую решает изобретение, является повышение качества и производительности процесса очистки внутренней поверхности трубопроводов и дренажных устройств. Поставленная задача решается с помощью гибкого устройства для очистки внутренней поверхности трубопровода, содержащего насадок в виде сопряженных по общему большему основанию полых переднего и заднего усеченных конусов с соплами для выхода рабочей среды, оснащенный наконечником в виде сопряженных по общему большему основанию полых переднего и заднего усеченных конусов, максимальный диаметр которого меньше максимального диаметра насадка, имеющим одно переднее и несколько задних боковых наклонных сопел, где наконечник присоединен к насадку с помощью жестко прикрепленной к ним эластичной тубы, имеющей на прилегающей к наконечнику половине расположенные перпендикулярно оси симметрии тубы, равномерно размещенные относительно ее поверхности в шахматном порядке поперечные щелевые прорези, причем длина каждой щелевой прорези на наружной поверхности эластичной тубы, измеренная по концентрической наружной поверхности эластичной тубы, равна 0,20,25 ее диаметра. Техническим результатом при использовании изобретения является повышение качества и производительности процесса очистки внутренней поверхности трубопроводов и дренажных устройств за счет точечного воздействия на односторонние скопления загрязнений струй воды со стороны расположенных напротив них раскрывающихся при изгибе эластичной тубы поперечных щелевых прорезей. На фиг. 1 изображен общий вид устройства на фиг. 2 изображена работа устройства внутри трубы при встрече наконечника с преобладающим односторонним загрязнением. Устройство для очистки внутренней поверхности трубопровода содержит насадок 1 в виде сопряженных по общему большему основанию полых переднего и заднего усеченных конусов с задними боковыми наклонными соплами 2 для выхода рабочей среды. Устройство оснащено наконечником 3 в виде сопряженных по общему большему основанию полых переднего и заднего усеченных конусов, максимальный диаметр которого меньше максимального диаметра насадка 1, имеющим одно переднее 4 и несколько (от восьми до двенадцати) задних боковых 5 наклонных сопел, причем наконечник 3 присоединен к насадку 1 с помощью жестко прикрепленной к ним эластичной тубы 6, имеющей на прилегающей к наконечнику половине расположенные перпендикулярно оси симметрии эластичной тубы, равномерно размещенные относительно ее поверхности в шахматном порядке поперечные щелевые прорези 7, причем длина каждой щелевой прорези на 2 15434 1 2012.02.28 наружной поверхности эластичной тубы, измеренная по концентрической наружной поверхности эластичной тубы, равна 0,20,25 ее диаметра. Расстояние между щелевыми прорезями, измеренное вдоль оси эластичной тубы 6, равно 5-7 мм. Насадок 1 соединяется с гайкой 8, заделанной в шланг 9. Устройство работает следующим образом. По шлангу 9 под давлением к насадку 1, по эластичной тубе 6 к наконечнику 3 вода,которая выходит через сопла 2, 4 и 5 в виде высокоскоростных струй. Передняя центральная струя, выходящая через сопло 4, размывает грунт, образуя углубление, которое расширяется струями из сопел 5, а все устройство перемещается за счет реактивной тяги задних струй 2 и 4. При этом после первичного воздействия струй воды из наконечника 3 на загрязненную поверхность проходит некоторое время до воздействия на нее наконечника 1, достаточное для пропитки водой засоряющих трубу 10 загрязнений, что приводит к уменьшению внутреннего сцепления их частиц и облегчает очистительную работу насадка 1. При прямой оси симметрии эластичной тубы 6 вода лишь в незначительных количествах равномерно просачивается через все поперечные щелевые прорези 7, не оказывая существенного влияния на процесс очистки трубы. При соприкосновении с неравномерно расположенными по внутренней поверхности трубы 10 загрязнениями внутренней поверхности наконечник 1 перемещается в имеющийся в очищаемой трубе 10 асимметричный проход, изгибая эластичную тубу 6. Имеющиеся на прилегающей к наконечнику 3 поперечные щелевые прорези 7 раскрываются со стороны скопления загрязнений (с противоположной зажимаются), и беспрепятственно прорывающиеся через них струи воды оказывают непосредственное воздействие на одностороннее скопление загрязнений и быстро их разрушают, расчищая проход для наконечника 1. Образованная гидросмесь стекает по трубопроводу 10. Источники информации 1. А.с. СССР 440166, МПК 08 9/04 // Бюл.31. - 1974. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
