Дренажное устройство

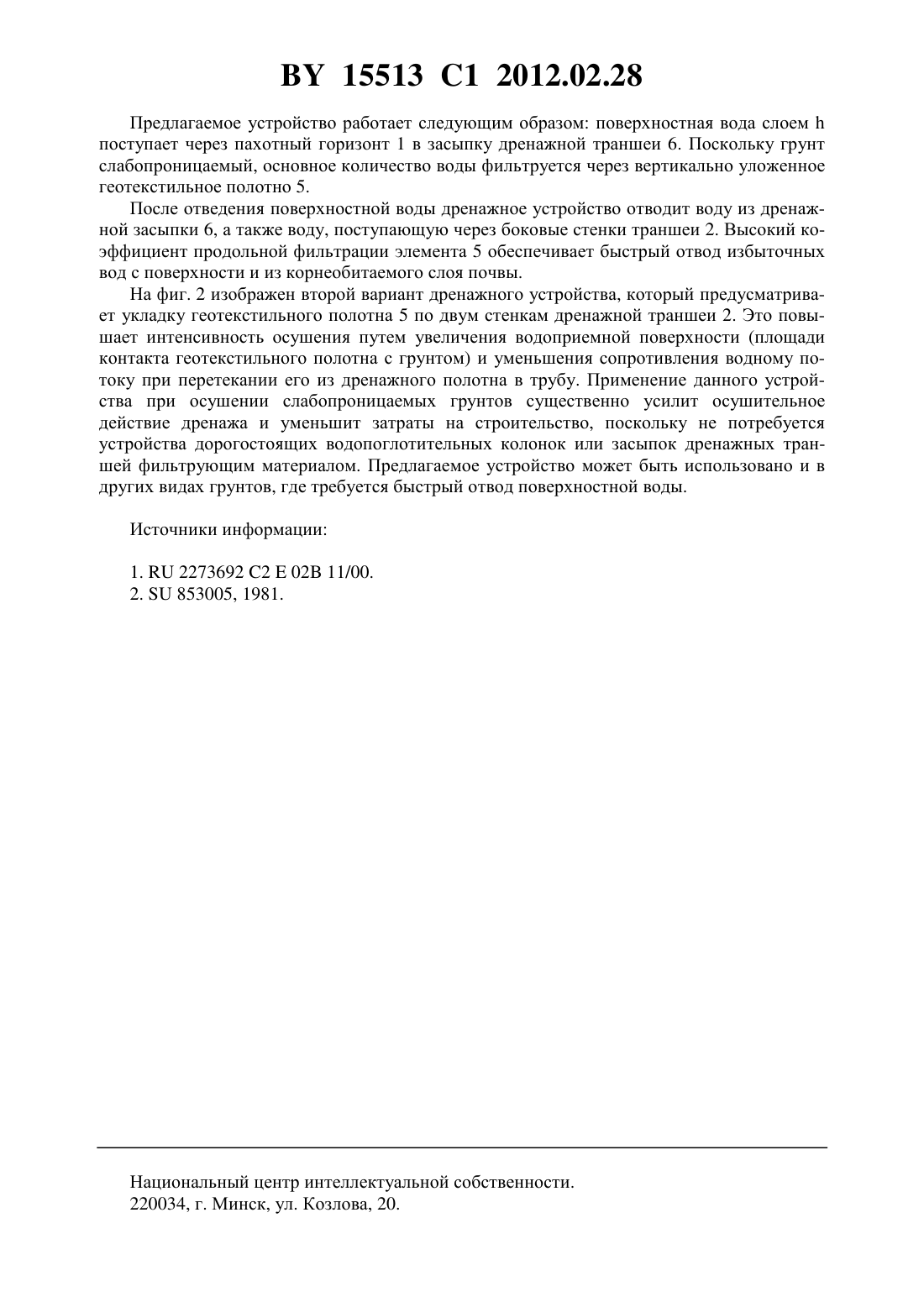

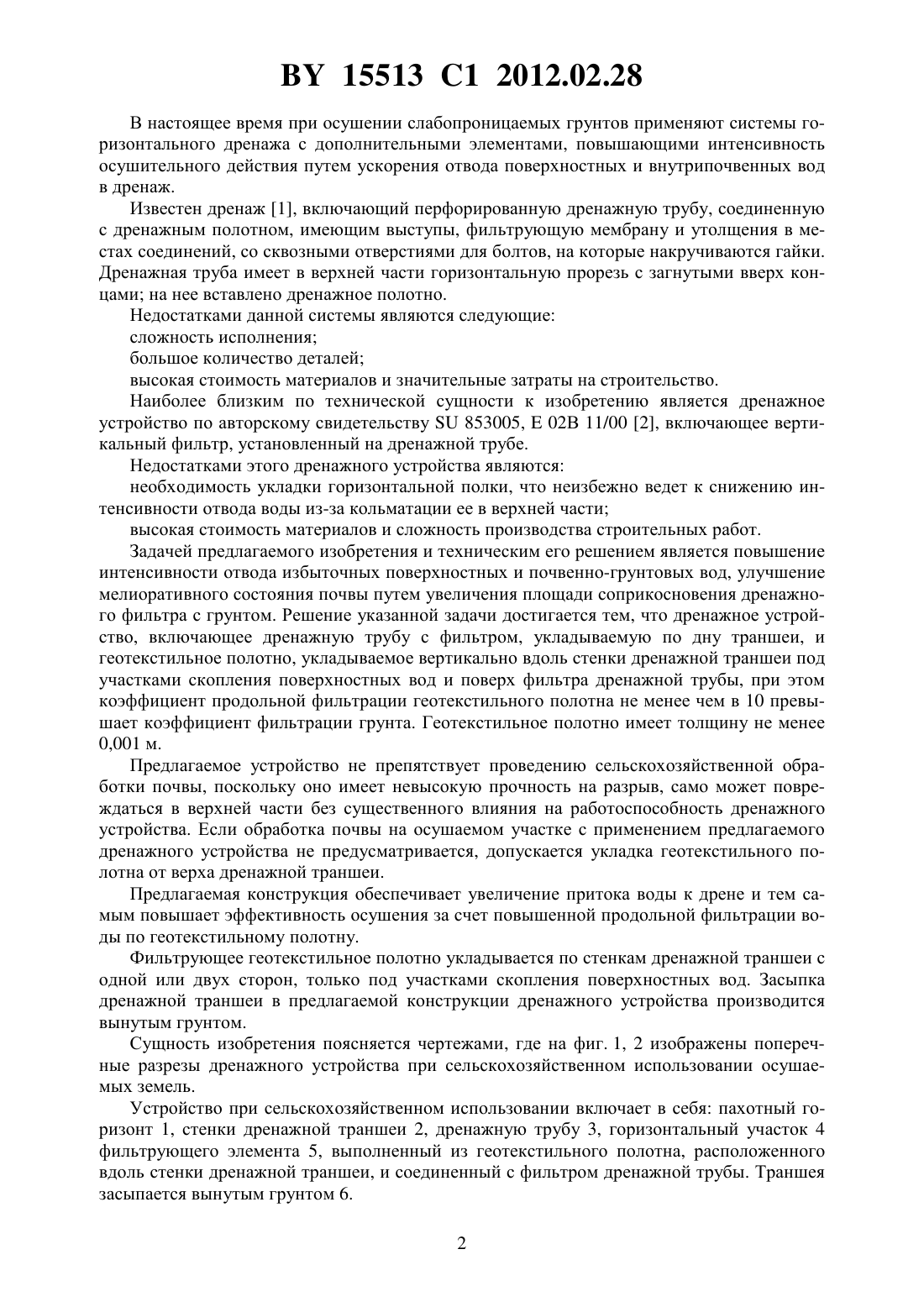

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Митрахович Александр Иванович Климков Василий Тихонович Казьмирук Инна Чеславовна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) 1. Дренажное устройство, включающее дренажную трубу с фильтром, укладываемую по дну траншеи, и геотекстильное полотно, укладываемое вертикально вдоль стенки траншеи под участками скопления поверхностных вод и поверх фильтра дренажной трубы, причем коэффициент продольной фильтрации геотекстильного полотна не менее чем в 10 раз превышает коэффициент фильтрации грунта. 2. Устройство по п. 1, отличающееся тем, что геотекстильное полотно имеет толщину не менее 0,001 м. Изобретение относится к области мелиорации и может быть использовано при осушении сельскохозяйственных земель, строительных площадок, футбольных полей и других объектов на слабопроницаемых грунтах. 15513 1 2012.02.28 В настоящее время при осушении слабопроницаемых грунтов применяют системы горизонтального дренажа с дополнительными элементами, повышающими интенсивность осушительного действия путем ускорения отвода поверхностных и внутрипочвенных вод в дренаж. Известен дренаж 1, включающий перфорированную дренажную трубу, соединенную с дренажным полотном, имеющим выступы, фильтрующую мембрану и утолщения в местах соединений, со сквозными отверстиями для болтов, на которые накручиваются гайки. Дренажная труба имеет в верхней части горизонтальную прорезь с загнутыми вверх концами на нее вставлено дренажное полотно. Недостатками данной системы являются следующие сложность исполнения большое количество деталей высокая стоимость материалов и значительные затраты на строительство. Наиболее близким по технической сущности к изобретению является дренажное устройство по авторскому свидетельству 853005,02 В 11/00 2, включающее вертикальный фильтр, установленный на дренажной трубе. Недостатками этого дренажного устройства являются необходимость укладки горизонтальной полки, что неизбежно ведет к снижению интенсивности отвода воды из-за кольматации ее в верхней части высокая стоимость материалов и сложность производства строительных работ. Задачей предлагаемого изобретения и техническим его решением является повышение интенсивности отвода избыточных поверхностных и почвенно-грунтовых вод, улучшение мелиоративного состояния почвы путем увеличения площади соприкосновения дренажного фильтра с грунтом. Решение указанной задачи достигается тем, что дренажное устройство, включающее дренажную трубу с фильтром, укладываемую по дну траншеи, и геотекстильное полотно, укладываемое вертикально вдоль стенки дренажной траншеи под участками скопления поверхностных вод и поверх фильтра дренажной трубы, при этом коэффициент продольной фильтрации геотекстильного полотна не менее чем в 10 превышает коэффициент фильтрации грунта. Геотекстильное полотно имеет толщину не менее 0,001 м. Предлагаемое устройство не препятствует проведению сельскохозяйственной обработки почвы, поскольку оно имеет невысокую прочность на разрыв, само может повреждаться в верхней части без существенного влияния на работоспособность дренажного устройства. Если обработка почвы на осушаемом участке с применением предлагаемого дренажного устройства не предусматривается, допускается укладка геотекстильного полотна от верха дренажной траншеи. Предлагаемая конструкция обеспечивает увеличение притока воды к дрене и тем самым повышает эффективность осушения за счет повышенной продольной фильтрации воды по геотекстильному полотну. Фильтрующее геотекстильное полотно укладывается по стенкам дренажной траншеи с одной или двух сторон, только под участками скопления поверхностных вод. Засыпка дренажной траншеи в предлагаемой конструкции дренажного устройства производится вынутым грунтом. Сущность изобретения поясняется чертежами, где на фиг. 1, 2 изображены поперечные разрезы дренажного устройства при сельскохозяйственном использовании осушаемых земель. Устройство при сельскохозяйственном использовании включает в себя пахотный горизонт 1, стенки дренажной траншеи 2, дренажную трубу 3, горизонтальный участок 4 фильтрующего элемента 5, выполненный из геотекстильного полотна, расположенного вдоль стенки дренажной траншеи, и соединенный с фильтром дренажной трубы. Траншея засыпается вынутым грунтом 6. 2 15513 1 2012.02.28 Предлагаемое устройство работает следующим образом поверхностная вода слоемпоступает через пахотный горизонт 1 в засыпку дренажной траншеи 6. Поскольку грунт слабопроницаемый, основное количество воды фильтруется через вертикально уложенное геотекстильное полотно 5. После отведения поверхностной воды дренажное устройство отводит воду из дренажной засыпки 6, а также воду, поступающую через боковые стенки траншеи 2. Высокий коэффициент продольной фильтрации элемента 5 обеспечивает быстрый отвод избыточных вод с поверхности и из корнеобитаемого слоя почвы. На фиг. 2 изображен второй вариант дренажного устройства, который предусматривает укладку геотекстильного полотна 5 по двум стенкам дренажной траншеи 2. Это повышает интенсивность осушения путем увеличения водоприемной поверхности (площади контакта геотекстильного полотна с грунтом) и уменьшения сопротивления водному потоку при перетекании его из дренажного полотна в трубу. Применение данного устройства при осушении слабопроницаемых грунтов существенно усилит осушительное действие дренажа и уменьшит затраты на строительство, поскольку не потребуется устройства дорогостоящих водопоглотительных колонок или засыпок дренажных траншей фильтрующим материалом. Предлагаемое устройство может быть использовано и в других видах грунтов, где требуется быстрый отвод поверхностной воды. Источники информации 1.2273692 202 11/00. 2.853005, 1981. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
