Номер патента: U 7721

Опубликовано: 30.10.2011

Автор: Штабинский Владислав Владиславович

Скачать PDF файл.

Текст

Смотреть все

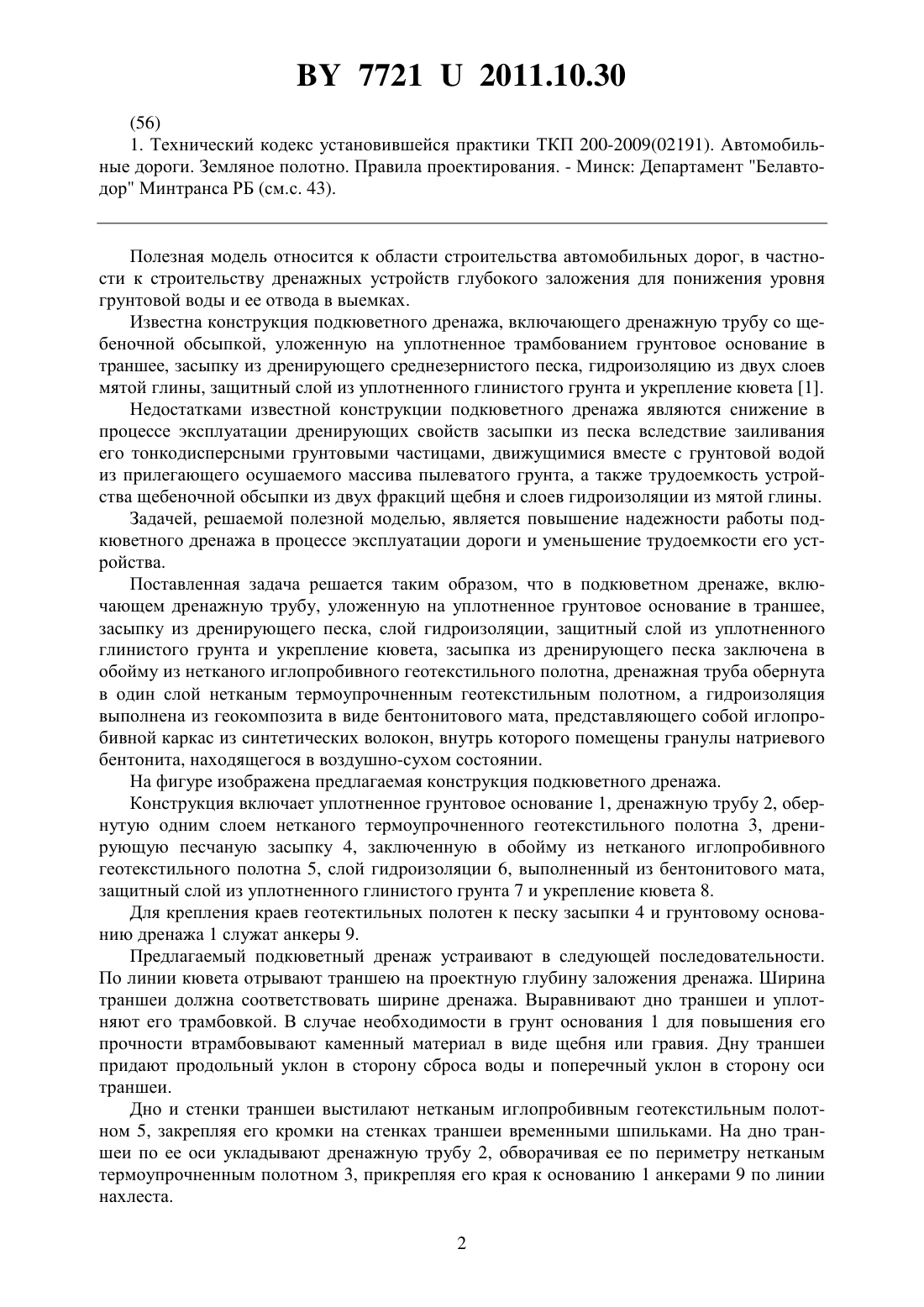

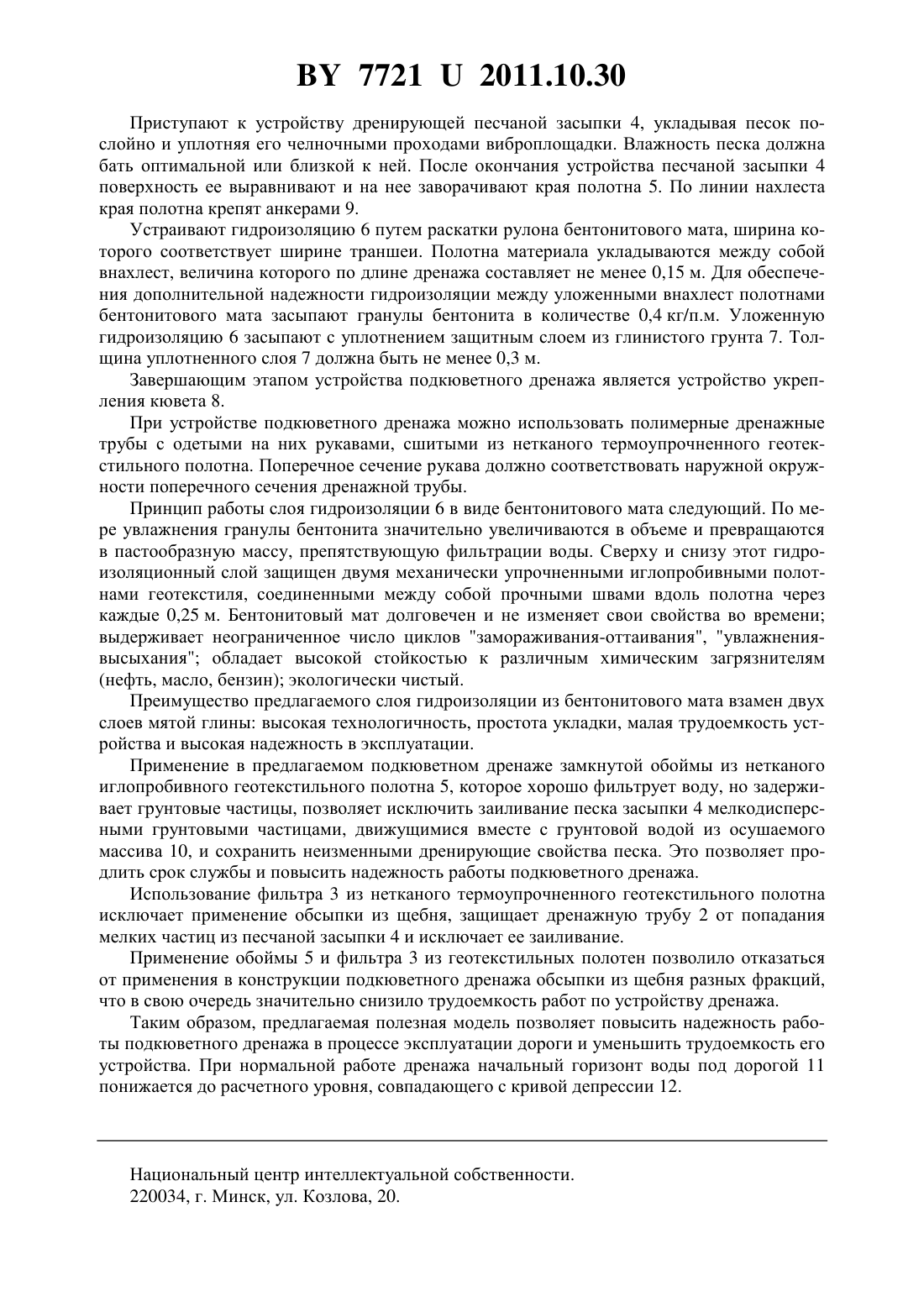

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Автор Штабинский Владислав Владиславович(73) Патентообладатель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Подкюветный дренаж, включающий дренажную трубу, уложенную на уплотненное грунтовое основание в траншее, засыпку из дренирующего песка, слой гидроизоляции,защитный слой из уплотненного глинистого грунта и укрепление кювета, отличающийся тем, что засыпка из дренирующего песка заключена в обойму из нетканого иглопробивного геотекстильного полотна, дренажная труба обернута в один слой нетканым термоупрочненным геотекстильным полотном, а гидроизоляция выполнена из геокомпозита в виде бентонитового мата, представляющего собой иглопробивной каркас из синтетических волокон, внутрь которого помещены гранулы природного натриевого бентонита, находящегося в воздушно-сухом состоянии.(56) 1. Технический кодекс установившейся практики ТКП 200-2009(02191). Автомобильные дороги. Земляное полотно. Правила проектирования. - Минск Департамент Белавтодор Минтранса РБ (см.с. 43). Полезная модель относится к области строительства автомобильных дорог, в частности к строительству дренажных устройств глубокого заложения для понижения уровня грунтовой воды и ее отвода в выемках. Известна конструкция подкюветного дренажа, включающего дренажную трубу со щебеночной обсыпкой, уложенную на уплотненное трамбованием грунтовое основание в траншее, засыпку из дренирующего среднезернистого песка, гидроизоляцию из двух слоев мятой глины, защитный слой из уплотненного глинистого грунта и укрепление кювета 1. Недостатками известной конструкции подкюветного дренажа являются снижение в процессе эксплуатации дренирующих свойств засыпки из песка вследствие заиливания его тонкодисперсными грунтовыми частицами, движущимися вместе с грунтовой водой из прилегающего осушаемого массива пылеватого грунта, а также трудоемкость устройства щебеночной обсыпки из двух фракций щебня и слоев гидроизоляции из мятой глины. Задачей, решаемой полезной моделью, является повышение надежности работы подкюветного дренажа в процессе эксплуатации дороги и уменьшение трудоемкости его устройства. Поставленная задача решается таким образом, что в подкюветном дренаже, включающем дренажную трубу, уложенную на уплотненное грунтовое основание в траншее,засыпку из дренирующего песка, слой гидроизоляции, защитный слой из уплотненного глинистого грунта и укрепление кювета, засыпка из дренирующего песка заключена в обойму из нетканого иглопробивного геотекстильного полотна, дренажная труба обернута в один слой нетканым термоупрочненным геотекстильным полотном, а гидроизоляция выполнена из геокомпозита в виде бентонитового мата, представляющего собой иглопробивной каркас из синтетических волокон, внутрь которого помещены гранулы натриевого бентонита, находящегося в воздушно-сухом состоянии. На фигуре изображена предлагаемая конструкция подкюветного дренажа. Конструкция включает уплотненное грунтовое основание 1, дренажную трубу 2, обернутую одним слоем нетканого термоупрочненного геотекстильного полотна 3, дренирующую песчаную засыпку 4, заключенную в обойму из нетканого иглопробивного геотекстильного полотна 5, слой гидроизоляции 6, выполненный из бентонитового мата,защитный слой из уплотненного глинистого грунта 7 и укрепление кювета 8. Для крепления краев геотектильных полотен к песку засыпки 4 и грунтовому основанию дренажа 1 служат анкеры 9. Предлагаемый подкюветный дренаж устраивают в следующей последовательности. По линии кювета отрывают траншею на проектную глубину заложения дренажа. Ширина траншеи должна соответствовать ширине дренажа. Выравнивают дно траншеи и уплотняют его трамбовкой. В случае необходимости в грунт основания 1 для повышения его прочности втрамбовывают каменный материал в виде щебня или гравия. Дну траншеи придают продольный уклон в сторону сброса воды и поперечный уклон в сторону оси траншеи. Дно и стенки траншеи выстилают нетканым иглопробивным геотекстильным полотном 5, закрепляя его кромки на стенках траншеи временными шпильками. На дно траншеи по ее оси укладывают дренажную трубу 2, обворачивая ее по периметру нетканым термоупрочненным полотном 3, прикрепляя его края к основанию 1 анкерами 9 по линии нахлеста. 2 77212011.10.30 Приступают к устройству дренирующей песчаной засыпки 4, укладывая песок послойно и уплотняя его челночными проходами виброплощадки. Влажность песка должна бать оптимальной или близкой к ней. После окончания устройства песчаной засыпки 4 поверхность ее выравнивают и на нее заворачивают края полотна 5. По линии нахлеста края полотна крепят анкерами 9. Устраивают гидроизоляцию 6 путем раскатки рулона бентонитового мата, ширина которого соответствует ширине траншеи. Полотна материала укладываются между собой внахлест, величина которого по длине дренажа составляет не менее 0,15 м. Для обеспечения дополнительной надежности гидроизоляции между уложенными внахлест полотнами бентонитового мата засыпают гранулы бентонита в количестве 0,4 кг/п.м. Уложенную гидроизоляцию 6 засыпают с уплотнением защитным слоем из глинистого грунта 7. Толщина уплотненного слоя 7 должна быть не менее 0,3 м. Завершающим этапом устройства подкюветного дренажа является устройство укрепления кювета 8. При устройстве подкюветного дренажа можно использовать полимерные дренажные трубы с одетыми на них рукавами, сшитыми из нетканого термоупрочненного геотекстильного полотна. Поперечное сечение рукава должно соответствовать наружной окружности поперечного сечения дренажной трубы. Принцип работы слоя гидроизоляции 6 в виде бентонитового мата следующий. По мере увлажнения гранулы бентонита значительно увеличиваются в объеме и превращаются в пастообразную массу, препятствующую фильтрации воды. Сверху и снизу этот гидроизоляционный слой защищен двумя механически упрочненными иглопробивными полотнами геотекстиля, соединенными между собой прочными швами вдоль полотна через каждые 0,25 м. Бентонитовый мат долговечен и не изменяет свои свойства во времени выдерживает неограниченное число циклов замораживания-оттаивания, увлажнениявысыхания обладает высокой стойкостью к различным химическим загрязнителям(нефть, масло, бензин) экологически чистый. Преимущество предлагаемого слоя гидроизоляции из бентонитового мата взамен двух слоев мятой глины высокая технологичность, простота укладки, малая трудоемкость устройства и высокая надежность в эксплуатации. Применение в предлагаемом подкюветном дренаже замкнутой обоймы из нетканого иглопробивного геотекстильного полотна 5, которое хорошо фильтрует воду, но задерживает грунтовые частицы, позволяет исключить заиливание песка засыпки 4 мелкодисперсными грунтовыми частицами, движущимися вместе с грунтовой водой из осушаемого массива 10, и сохранить неизменными дренирующие свойства песка. Это позволяет продлить срок службы и повысить надежность работы подкюветного дренажа. Использование фильтра 3 из нетканого термоупрочненного геотекстильного полотна исключает применение обсыпки из щебня, защищает дренажную трубу 2 от попадания мелких частиц из песчаной засыпки 4 и исключает ее заиливание. Применение обоймы 5 и фильтра 3 из геотекстильных полотен позволило отказаться от применения в конструкции подкюветного дренажа обсыпки из щебня разных фракций,что в свою очередь значительно снизило трудоемкость работ по устройству дренажа. Таким образом, предлагаемая полезная модель позволяет повысить надежность работы подкюветного дренажа в процессе эксплуатации дороги и уменьшить трудоемкость его устройства. При нормальной работе дренажа начальный горизонт воды под дорогой 11 понижается до расчетного уровня, совпадающего с кривой депрессии 12. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: E01C 3/06

Метки: подкюветный, дренаж
