Генератор аэрозоля, распыляемого при санитарной обработке закрытого помещения

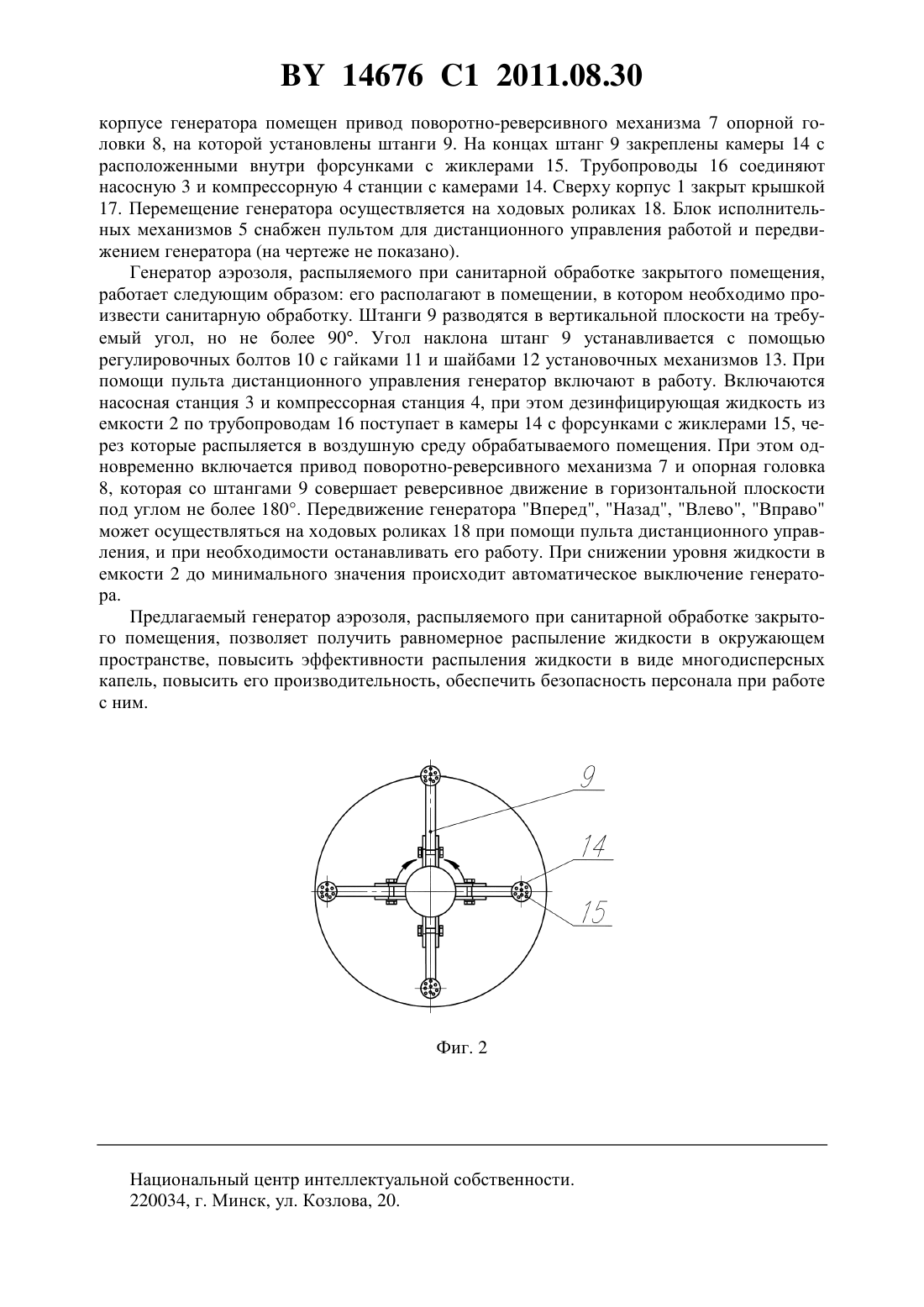

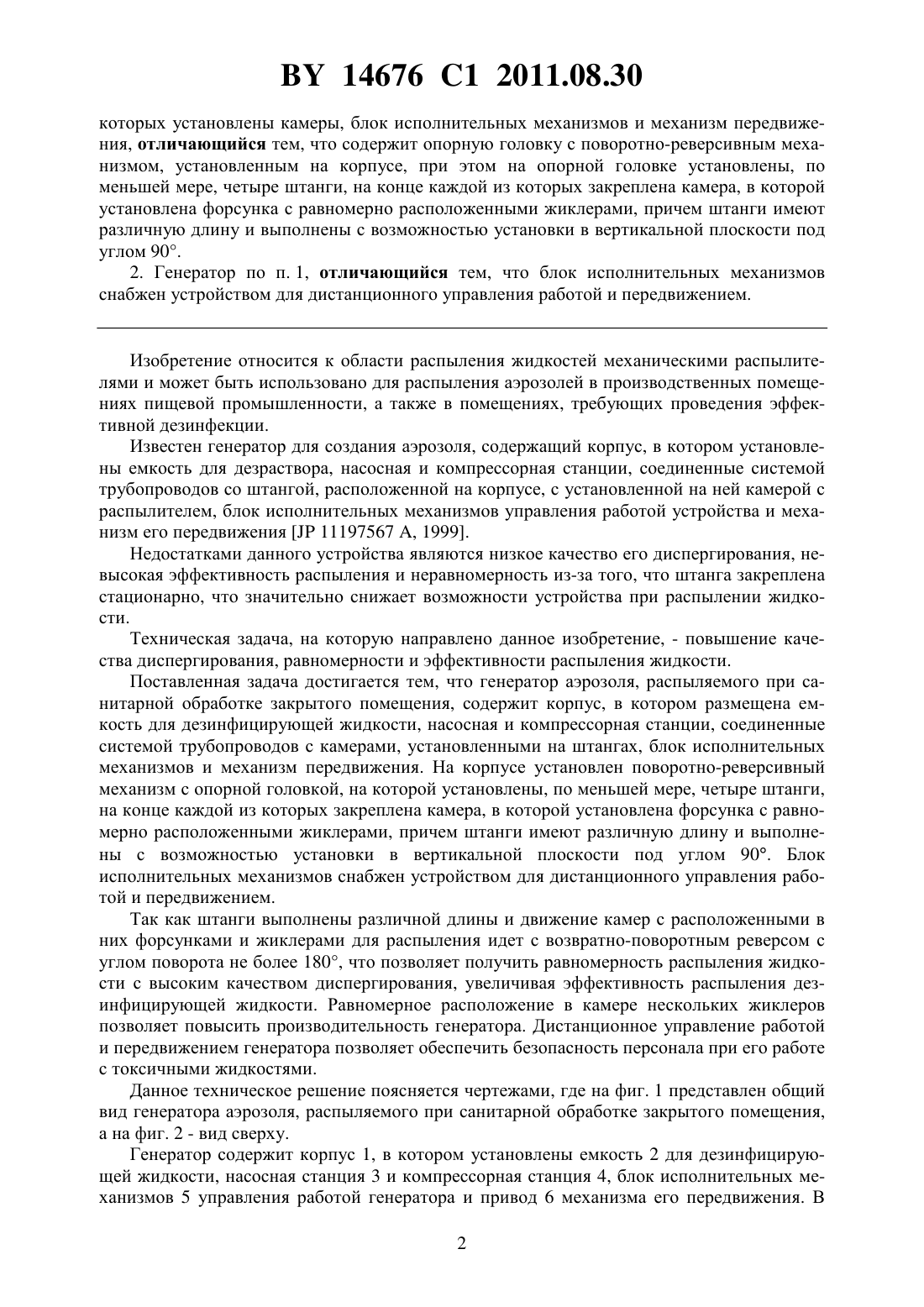

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГЕНЕРАТОР АЭРОЗОЛЯ, РАСПЫЛЯЕМОГО ПРИ САНИТАРНОЙ ОБРАБОТКЕ ЗАКРЫТОГО ПОМЕЩЕНИЯ(71) Заявитель Научно-производственное республиканское дочернее унитарное предприятие Институт мясо-молочной промышленности Республиканского унитарного предприятия Научно-практический центр Национальной академии наук Беларуси по продовольствию(72) Авторы Ховзун Татьяна Вадимовна Лобанов Юрий Валентинович Благодарный Владимир Маркович Шеметовец Анна Владимировна(73) Патентообладатель Научно-производственное республиканское дочернее унитарное предприятие Институт мясо-молочной промышленности Республиканского унитарного предприятия Научно-практический центр Национальной академии наук Беларуси по продовольствию(57) 1. Генератор аэрозоля, распыляемого при санитарной обработке закрытого помещения, содержащий корпус, в котором размещены емкость для дезинфицирующей жидкости,насосная и компрессорная станции, соединенные системой трубопроводов со штангами, на 14676 1 2011.08.30 которых установлены камеры, блок исполнительных механизмов и механизм передвижения, отличающийся тем, что содержит опорную головку с поворотно-реверсивным механизмом, установленным на корпусе, при этом на опорной головке установлены, по меньшей мере, четыре штанги, на конце каждой из которых закреплена камера, в которой установлена форсунка с равномерно расположенными жиклерами, причем штанги имеют различную длину и выполнены с возможностью установки в вертикальной плоскости под углом 90. 2. Генератор по п. 1, отличающийся тем, что блок исполнительных механизмов снабжен устройством для дистанционного управления работой и передвижением. Изобретение относится к области распыления жидкостей механическими распылителями и может быть использовано для распыления аэрозолей в производственных помещениях пищевой промышленности, а также в помещениях, требующих проведения эффективной дезинфекции. Известен генератор для создания аэрозоля, содержащий корпус, в котором установлены емкость для дезраствора, насосная и компрессорная станции, соединенные системой трубопроводов со штангой, расположенной на корпусе, с установленной на ней камерой с распылителем, блок исполнительных механизмов управления работой устройства и механизм его передвижения 11197567 , 1999. Недостатками данного устройства являются низкое качество его диспергирования, невысокая эффективность распыления и неравномерность из-за того, что штанга закреплена стационарно, что значительно снижает возможности устройства при распылении жидкости. Техническая задача, на которую направлено данное изобретение, - повышение качества диспергирования, равномерности и эффективности распыления жидкости. Поставленная задача достигается тем, что генератор аэрозоля, распыляемого при санитарной обработке закрытого помещения, содержит корпус, в котором размещена емкость для дезинфицирующей жидкости, насосная и компрессорная станции, соединенные системой трубопроводов с камерами, установленными на штангах, блок исполнительных механизмов и механизм передвижения. На корпусе установлен поворотно-реверсивный механизм с опорной головкой, на которой установлены, по меньшей мере, четыре штанги,на конце каждой из которых закреплена камера, в которой установлена форсунка с равномерно расположенными жиклерами, причем штанги имеют различную длину и выполнены с возможностью установки в вертикальной плоскости под углом 90. Блок исполнительных механизмов снабжен устройством для дистанционного управления работой и передвижением. Так как штанги выполнены различной длины и движение камер с расположенными в них форсунками и жиклерами для распыления идет с возвратно-поворотным реверсом с углом поворота не более 180, что позволяет получить равномерность распыления жидкости с высоким качеством диспергирования, увеличивая эффективность распыления дезинфицирующей жидкости. Равномерное расположение в камере нескольких жиклеров позволяет повысить производительность генератора. Дистанционное управление работой и передвижением генератора позволяет обеспечить безопасность персонала при его работе с токсичными жидкостями. Данное техническое решение поясняется чертежами, где на фиг. 1 представлен общий вид генератора аэрозоля, распыляемого при санитарной обработке закрытого помещения,а на фиг. 2 - вид сверху. Генератор содержит корпус 1, в котором установлены емкость 2 для дезинфицирующей жидкости, насосная станция 3 и компрессорная станция 4, блок исполнительных механизмов 5 управления работой генератора и привод 6 механизма его передвижения. В 2 14676 1 2011.08.30 корпусе генератора помещен привод поворотно-реверсивного механизма 7 опорной головки 8, на которой установлены штанги 9. На концах штанг 9 закреплены камеры 14 с расположенными внутри форсунками с жиклерами 15. Трубопроводы 16 соединяют насосную 3 и компрессорную 4 станции с камерами 14. Сверху корпус 1 закрыт крышкой 17. Перемещение генератора осуществляется на ходовых роликах 18. Блок исполнительных механизмов 5 снабжен пультом для дистанционного управления работой и передвижением генератора (на чертеже не показано). Генератор аэрозоля, распыляемого при санитарной обработке закрытого помещения,работает следующим образом его располагают в помещении, в котором необходимо произвести санитарную обработку. Штанги 9 разводятся в вертикальной плоскости на требуемый угол, но не более 90. Угол наклона штанг 9 устанавливается с помощью регулировочных болтов 10 с гайками 11 и шайбами 12 установочных механизмов 13. При помощи пульта дистанционного управления генератор включают в работу. Включаются насосная станция 3 и компрессорная станция 4, при этом дезинфицирующая жидкость из емкости 2 по трубопроводам 16 поступает в камеры 14 с форсунками с жиклерами 15, через которые распыляется в воздушную среду обрабатываемого помещения. При этом одновременно включается привод поворотно-реверсивного механизма 7 и опорная головка 8, которая со штангами 9 совершает реверсивное движение в горизонтальной плоскости под углом не более 180. Передвижение генератора Вперед, Назад, Влево, Вправо может осуществляться на ходовых роликах 18 при помощи пульта дистанционного управления, и при необходимости останавливать его работу. При снижении уровня жидкости в емкости 2 до минимального значения происходит автоматическое выключение генератора. Предлагаемый генератор аэрозоля, распыляемого при санитарной обработке закрытого помещения, позволяет получить равномерное распыление жидкости в окружающем пространстве, повысить эффективности распыления жидкости в виде многодисперсных капель, повысить его производительность, обеспечить безопасность персонала при работе с ним. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
