Круглая основовязальная машина

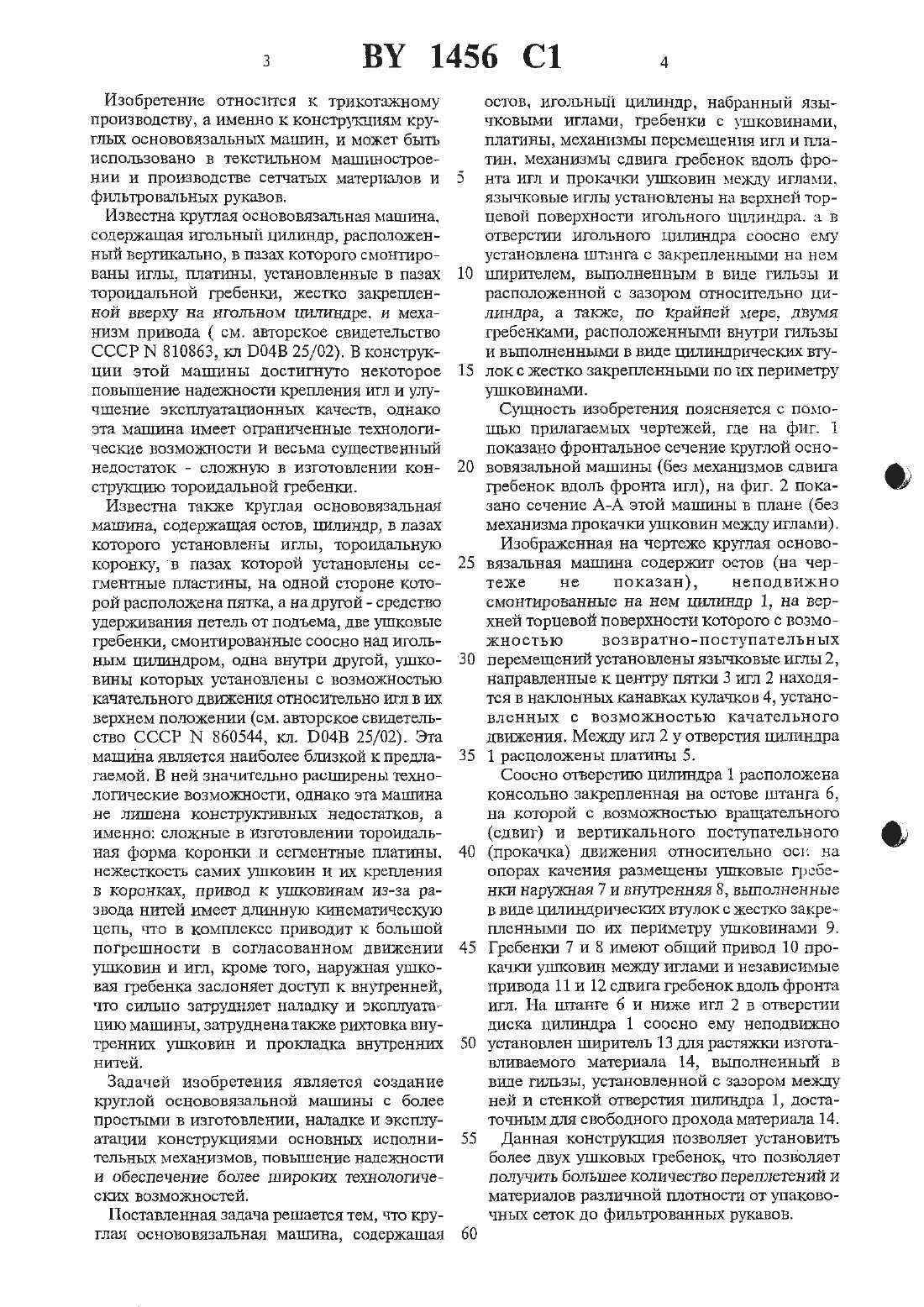

(123 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ вЕцомство РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Воронов Игорь Анатольевич (ВУ)Ертлая основовязальная машина, содержащая остов, Шольный цилиндр, набранный язычковыъш иглами, гребенки с ущковинамн,платины, механизмы перемещения игл и платин, механизмы сдвша гребенок вдоль фроНТЗ ИГЛ И ПРОКЧШ ШЕПСОВИН МСЭКДУ ИГЛЗМИ,отличающаяся тем, что язычковые иглы установлены На верхней торцевой поверхности игольного шалиндра, а в оггверстш шального цилиндра соосно ему установлена Штанга сзакрепленными на ней шнрителем, вьшолненным в виде гильзы И расположенной с зазором относшелъно цилиндра, а также, по крайней мере, двумя гребенками, расположенными внутри гильзы И выполненными в виде цилиндричесшш втулок с жестко закреп пленными по их периметру ушковинамн.Изобретение относится к трикотажному производству, а именно к конструкциям круглых основовязальных машин, и может быть использовано в текстильном маипшостроении и производстве сетчатых материалов и фильтровальных рукавов.Известна круглая основовязальная ьташтша,содержатцая итолъный цтшшдр, расположенный вертикально, в пазах которого сьтонтированы иглы, платины, установленные в пазах тороидальной гребенки, жестко закрепленной вверху на шольном цилиндре. и механизм привода ( ем. авторское свидетельство СССР Ы 810863, кл В 04 В 25/02). В конструкции этой машины достигнуто некоторое повышение надежности крепления игл и улучшение эксплуаташюнньвг качеств, однако эта машина имеет ограниченные технологические возможности и весьма существенный недостаток - сложную в изготовлении конструкцию тороидальной гребешщ.Известна также круглая оенововязальная машина, содержащая остов, тшлиндр, в пазах которого установлены иглы, тороидальную коронку, в пазах которой установлены сегментные пластины, на одной стороне которой расположена пятка, а на другой - средство удерживания петель от подъема, две ушковые гребенки, смонтированные соосно над игольным цилиндром, одна внутри другой, ушковины которых установлены с возможностью качательного движения относительно игл в их верхнем положении (см. авторское свидетельство СССР Ы 860544, кл. 1304 В 25/02). Эта машина является наиболее близкой к предлагаемой. В ней значительно расцшреньт технологические возможности, однако эта машина Не Шпиона конструктивных недостатков, а именно сложные в изготовлении тороидальная форма коронки и сегментные платины. нежесткость саъаих ушковин и их креплеьшя в коронках, привод к ушковинам из-за развода нитей имеет дшшную гсинемапгческуто цепь, что в комплексе приводит к большой ПОГрСШНОСТИ В СОГЛЕЪСОВЗННОМ ДВИЖНИИ утшсовин и игл, кроме того, наружная ушковая гребенка заслоняет доступ к внутренней,что сильно затрудняет наладку и эксплуатаЦшо машины, затруднена также рихтовка внутренних утлковин и прокладка внутренних нитей.Задачей изобретения является создание круглой основовязальной машины с более простыми в изготовлении, наладке и эксплуатации конструкциями основных исполниТСПЪНЬШ механизмов, ПОВЪПЦБНИВ НЗДЕШЩОСТТЛ и обеспечение более широких технологических возможностей.Поставленная задача решается тем, что круглая основовязальная мацпгна, содержащаяОстов. РШШЬНЫТ ЦРПШНдр, набранный язычковыми иглами, гребенки с ъшковинаьти,платины, механизмы перемещения игл и платин, механизмы сдвига гребенок вдоль фронта игл и прокатчика ушковин между иглами. язычковые иглы установлены на верхней торценой поверхности игольного Цилиндра. а в отверстии игольного цилиндра соосно ему установлена штанга с закрепленными на нем цшрителем, выполненным в виде гильзы и расположенной с зазором относительно Цилиндра, а также, по крайней мере, двумя гребенками, расположенными внутри гильзы и вьптолненньтми в виде цилиндртгчесшш втулок с жестко закрепленными по их периметру утшювинами.Сущность изобретения поясняется е помощью прилагаемых чертежей, где на фиг. 1 показано фронтальное сечение круглой основовязальной машины (без механизмов сдвига гребенок вдоль фронта игл), на фиг. 2 показано сечение А-А этой мацшны в плане (без механизма прокачки ушковин между иглами).Изображенная на чертеже круглая основовязалдьная машина содержит остов (на чертеже не показан), неподвижно смонтированные на нем цилиндр 1, на верхней торцевой поверхности которого с возможноетью возвратио-поступательных перемещений установлены язычковые иглы 2,направленные к центру пятки 3 игл 2 находятся в наклонных канавках кулачков 4, установленнъгх с возможностью качательного движения. Между игл 2 у отверстия шиптндра 1 расположены платины 5.Соосно отверстию Цилиндра 1 расположена консольно закрепленная на остове Штанга б,на которой с возможностыо вращательного(прокачка) движения относительно остт на опорах качения размещены ушковьте гребенки наружная 7 И внутренняя 8, вьптолненные в виде цилиндрических втулок с жестко закреплснньшггг по их периметру ушковинами 9. Гребенки 7 и 8 имеют общий привод 10 прокачки улгковгш менту иглами и независимые привода 11 и 12 сдвига гребенок вдоль фронта игл. На ппанге 6 и ниже игл 2 в отверстии диска цилиндра 1 соосно ему неподвижно установлен ширитель 13 для растяжки изготавливаемого материала 14, выполненный в виде гильзы, установленной с зазором между ней и стенкой отверстия циштндра 1, достаточным для свободного прохода материала 14.Данная конструкция позволяет установить более двух ушковых гребенок, что позволяет получить большее количество переплетений и материалов ршличной плотности от упаковочных сеток до фильтрованных рукавов.Описанная круглая основовязальная машина работает следутоцшзи образом.При качаттелъном движении кулачки 4 через пятки З перемешают иглы 2 в направлении центра цилиндра 1. платины 5 перемещаются вниз, удернсивая материал 14 от двиэкенгш с иглой ъ центру, Ушковые гребенки 7 и 8, а вместе с ними ушковины 9, под действием Привода 10 подьшаются над вилами 2 И останавлившотся Над НИМИ, После Чего каэкцая утлковая гребенка поворачивается на определенньп уши для ПрОЮЮДКИ нитей На ИГЛЫ 2 и приводом 10 возвращаются в нижнее ПОЛОженин. Затем платины 5 и иглы 2 возвращаются в исходное положение, сбрасывая старую петлю на вновь образуюшуюся, ПРИ ЭТОМ Материал 14 сходит по Ширителю 13 в кольцевой зазор между ним и стенкой отверстия ЦИЛИНдра 1. После сброса старой петли каэкдая утлковая гребенка снова поворачивается наопределенное количество игл (заданное видом переплетения), И ЦИКЛ повторяется. Таким образом, описанная крут-лая основовязальная машшта не имеет недостатков известных машин, она проста И удобна в наладке и эксплуатации, основные элементы исполнительных механизмов имеют простые в изготовленин конструкции, обеспечивают хороший доступ для наладки и подготовки машины к работе, жесткое крепление ушковин, наличие простых Индивидуалдьньш приводов и отсутствие длинных тал-тематических цепей обеспечивают повышение точности и надежности работы машины. Компоновка машины, взаимное расположение шалшшра,шпрителя и ушковьтх гребенок в ряде случаев(при менее плотной структуре материала) позволяют вообще исключить необходимость наличия платин и еще больше упростить кон СТРУЕЩШО МШЦИНЫ.Государственное патентное ведомство Респубиишгт Беларусъ.
