Легкоплавкий флюс для силикатных красок

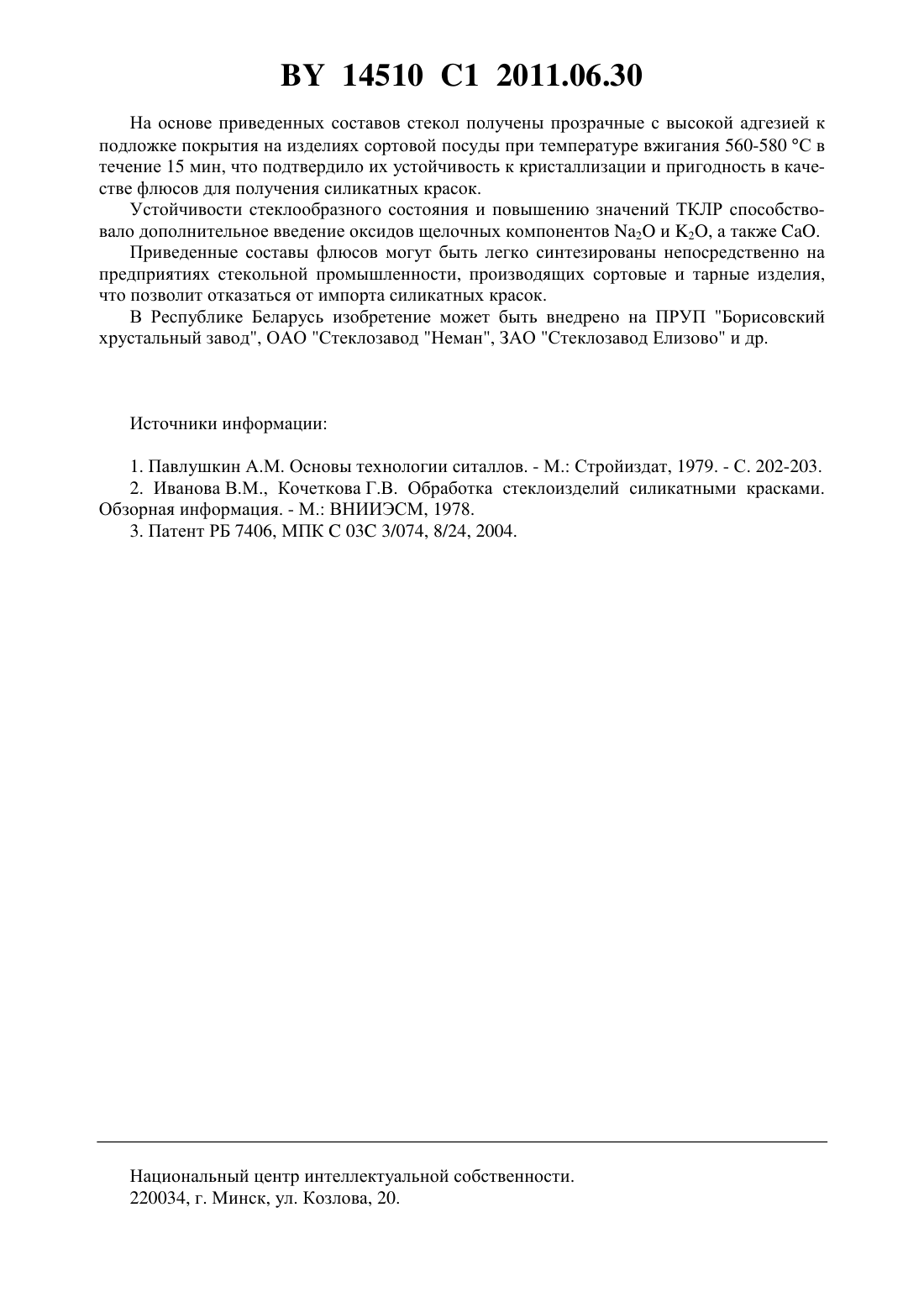

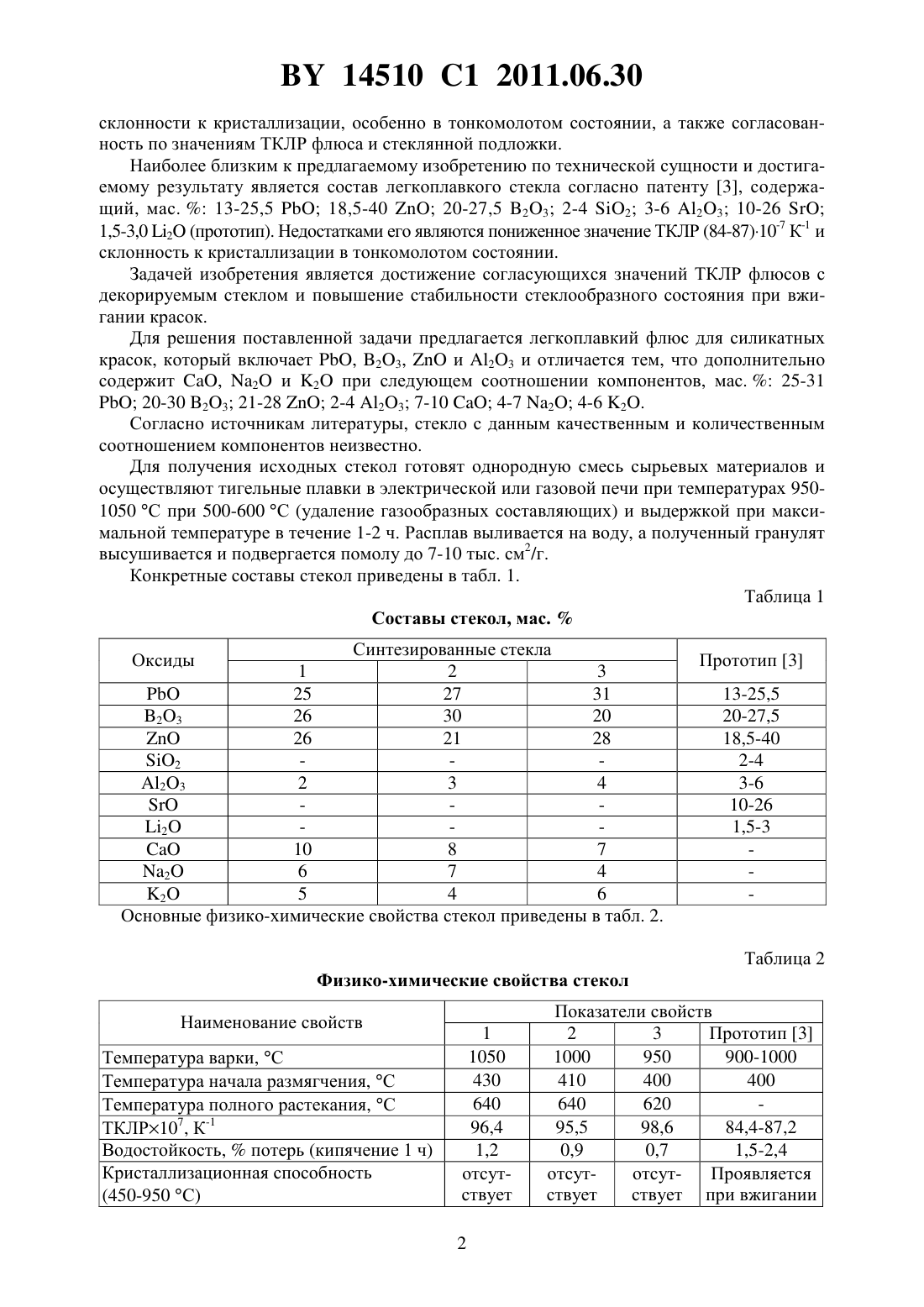

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛЕГКОПЛАВКИЙ ФЛЮС ДЛЯ СИЛИКАТНЫХ КРАСОК(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Бобкова Нинель Мироновна Кичкайло Ольга Владимировна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Легкоплавкий флюс для силикатных красок, включающий , 23,и 23,отличающийся тем, что дополнительно содержит , 2 и 2 при следующем соотношении компонентов, мас. 7-10 2 4-7 2 4-6. Изобретение относится к легкоплавким стеклам, которые могут быть использованы в качестве флюсов для силикатных красок при декорировании изделий из сортового стекла,а также в качестве припоев и герметиков в электровакуумной и электронной технике. Известны легкоплавкие стекла, применяемые для спаивания деталей электронно-лучевых трубок 1. Они синтезируются на основе системы 23-2 и охватывают область составов, мас.75-827-146,5-12 23 1,5-3 2 и 0-3 23. Недостатком этой группы стекол является их повышенная кристаллизационная способность,проявляющаяся при длительных выдержках (30-60 мин) при температурах спаивания. Известны также составы флюсов для силикатных красок, содержащих, мас.52,0-78,010-30 23 10-20 2 2. К их недостаткам относятся высокое содержание токсичного оксида свинца и повышенные значения ТКЛР - температурного коэффициента линейного расширения (110-120)10-7 К -1, не согласующиеся со спаиваемым сортовым стеклом(90-95)10-7 К -1. Для флюсов, применяемых при изготовлении силикатных красок, очень важным условием получения качественного покрытия, кроме легкоплавкости, является отсутствие 14510 1 2011.06.30 склонности к кристаллизации, особенно в тонкомолотом состоянии, а также согласованность по значениям ТКЛР флюса и стеклянной подложки. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является состав легкоплавкого стекла согласно патенту 3, содержащий, мас.13-25,518,5-4020-27,5 23 2-4 2 3-6 23 10-261,5-3,0 2 (прототип). Недостатками его являются пониженное значение ТКЛР (84-87)10-7 К-1 и склонность к кристаллизации в тонкомолотом состоянии. Задачей изобретения является достижение согласующихся значений ТКЛР флюсов с декорируемым стеклом и повышение стабильности стеклообразного состояния при вжигании красок. Для решения поставленной задачи предлагается легкоплавкий флюс для силикатных красок, который включает , 23,и 23 и отличается тем, что дополнительно содержит , 2 и 2 при следующем соотношении компонентов, мас.25-3120-30 23 21-282-4 23 7-104-7 2 4-6 2. Согласно источникам литературы, стекло с данным качественным и количественным соотношением компонентов неизвестно. Для получения исходных стекол готовят однородную смесь сырьевых материалов и осуществляют тигельные плавки в электрической или газовой печи при температурах 9501050 С при 500-600 С (удаление газообразных составляющих) и выдержкой при максимальной температуре в течение 1-2 ч. Расплав выливается на воду, а полученный гранулят высушивается и подвергается помолу до 7-10 тыс. см 2/г. Конкретные составы стекол приведены в табл. 1. Таблица 1 Составы стекол, мас.Синтезированные стекла 1 2 3 10 8 7 2 6 7 4 2 5 4 6 Основные физико-химические свойства стекол приведены в табл. 2. Оксиды Физико-химические свойства стекол Наименование свойств Температура варки, С Температура начала размягчения, С Температура полного растекания, С ТКЛР 107, К-1 Водостойкость,потерь (кипячение 1 ч) Кристаллизационная способность Показатели свойств 2 3 Прототип 3 1000 950 900-1000 410 400 400 640 620 95,5 98,6 84,4-87,2 0,9 0,7 1,5-2,4 отсутотсутПроявляется ствует ствует при вжигании 14510 1 2011.06.30 На основе приведенных составов стекол получены прозрачные с высокой адгезией к подложке покрытия на изделиях сортовой посуды при температуре вжигания 560-580 С в течение 15 мин, что подтвердило их устойчивость к кристаллизации и пригодность в качестве флюсов для получения силикатных красок. Устойчивости стеклообразного состояния и повышению значений ТКЛР способствовало дополнительное введение оксидов щелочных компонентов 2 и 2, а также . Приведенные составы флюсов могут быть легко синтезированы непосредственно на предприятиях стекольной промышленности, производящих сортовые и тарные изделия,что позволит отказаться от импорта силикатных красок. В Республике Беларусь изобретение может быть внедрено на ПРУП Борисовский хрустальный завод, ОАО Стеклозавод Неман, ЗАО Стеклозавод Елизово и др. Источники информации 1. Павлушкин А.М. Основы технологии ситаллов. - М. Стройиздат, 1979. - С. 202-203. 2. Иванова В.М., Кочеткова Г.В. Обработка стеклоизделий силикатными красками. Обзорная информация. - М. ВНИИЭСМ, 1978. 3. Патент РБ 7406, МПК 03 3/074, 8/24, 2004. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
