Зерноуборочный комбайн

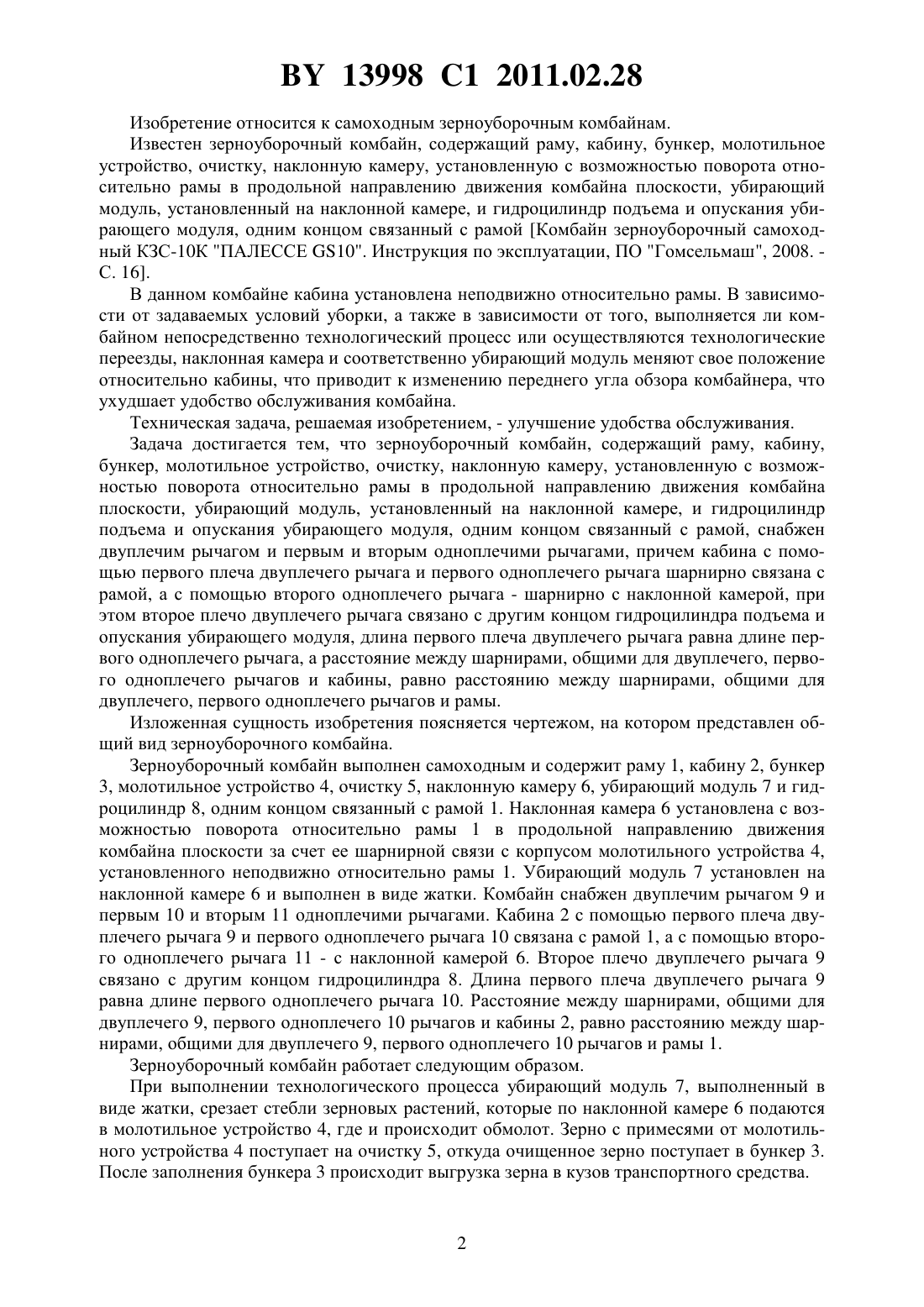

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Поздняков Юрий Михайлович Вырский Алексей Николаевич Чупрынин Юрий Вячеславович Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн зерноуборочный самоходный КЗС-10 К ПАЛЕССЕ 10. Инструкция по эксплуатации. ПО Гомсельмаш, 2008. - С. 16.6206121 1, 2001.1643293 1, 1991.503495, 1976.0943532 1, 2003.5368118 , 1994.(57) Самоходный зерноуборочный комбайн, содержащий раму, кабину, бункер, молотильное устройство, очистку, наклонную камеру, установленную с возможностью поворота относительно рамы в продольной направлению движения комбайна плоскости, убирающий модуль, установленный на наклонной камере, и гидроцилиндр подъема и опускания убирающего модуля, одним концом связанный с рамой, отличающийся тем, что снабжен двуплечим рычагом и первым и вторым одноплечими рычагами, причем кабина с помощью первого плеча двуплечего рычага и первого одноплечего рычага шарнирно связана с рамой, а с помощью второго одноплечего рычага - шарнирно с наклонной камерой, при этом второе плечо двуплечего рычага связано с другим концом гидроцилиндра подъема и опускания убирающего модуля, длина первого плеча двуплечего рычага равна длине первого одноплечего рычага, а расстояние между шарнирами, общими для двуплечего, первого одноплечего рычагов и кабины, равно расстоянию между шарнирами, общими для двуплечего, первого одноплечего рычагов и рамы. 13998 1 2011.02.28 Изобретение относится к самоходным зерноуборочным комбайнам. Известен зерноуборочный комбайн, содержащий раму, кабину, бункер, молотильное устройство, очистку, наклонную камеру, установленную с возможностью поворота относительно рамы в продольной направлению движения комбайна плоскости, убирающий модуль, установленный на наклонной камере, и гидроцилиндр подъема и опускания убирающего модуля, одним концом связанный с рамой Комбайн зерноуборочный самоходный КЗС-10 К ПАЛЕССЕ 10. Инструкция по эксплуатации, ПО Гомсельмаш, 2008. С. 16. В данном комбайне кабина установлена неподвижно относительно рамы. В зависимости от задаваемых условий уборки, а также в зависимости от того, выполняется ли комбайном непосредственно технологический процесс или осуществляются технологические переезды, наклонная камера и соответственно убирающий модуль меняют свое положение относительно кабины, что приводит к изменению переднего угла обзора комбайнера, что ухудшает удобство обслуживания комбайна. Техническая задача, решаемая изобретением, - улучшение удобства обслуживания. Задача достигается тем, что зерноуборочный комбайн, содержащий раму, кабину,бункер, молотильное устройство, очистку, наклонную камеру, установленную с возможностью поворота относительно рамы в продольной направлению движения комбайна плоскости, убирающий модуль, установленный на наклонной камере, и гидроцилиндр подъема и опускания убирающего модуля, одним концом связанный с рамой, снабжен двуплечим рычагом и первым и вторым одноплечими рычагами, причем кабина с помощью первого плеча двуплечего рычага и первого одноплечего рычага шарнирно связана с рамой, а с помощью второго одноплечего рычага - шарнирно с наклонной камерой, при этом второе плечо двуплечего рычага связано с другим концом гидроцилиндра подъема и опускания убирающего модуля, длина первого плеча двуплечего рычага равна длине первого одноплечего рычага, а расстояние между шарнирами, общими для двуплечего, первого одноплечего рычагов и кабины, равно расстоянию между шарнирами, общими для двуплечего, первого одноплечего рычагов и рамы. Изложенная сущность изобретения поясняется чертежом, на котором представлен общий вид зерноуборочного комбайна. Зерноуборочный комбайн выполнен самоходным и содержит раму 1, кабину 2, бункер 3, молотильное устройство 4, очистку 5, наклонную камеру 6, убирающий модуль 7 и гидроцилиндр 8, одним концом связанный с рамой 1. Наклонная камера 6 установлена с возможностью поворота относительно рамы 1 в продольной направлению движения комбайна плоскости за счет ее шарнирной связи с корпусом молотильного устройства 4,установленного неподвижно относительно рамы 1. Убирающий модуль 7 установлен на наклонной камере 6 и выполнен в виде жатки. Комбайн снабжен двуплечим рычагом 9 и первым 10 и вторым 11 одноплечими рычагами. Кабина 2 с помощью первого плеча двуплечего рычага 9 и первого одноплечего рычага 10 связана с рамой 1, а с помощью второго одноплечего рычага 11 - с наклонной камерой 6. Второе плечо двуплечего рычага 9 связано с другим концом гидроцилиндра 8. Длина первого плеча двуплечего рычага 9 равна длине первого одноплечего рычага 10. Расстояние между шарнирами, общими для двуплечего 9, первого одноплечего 10 рычагов и кабины 2, равно расстоянию между шарнирами, общими для двуплечего 9, первого одноплечего 10 рычагов и рамы 1. Зерноуборочный комбайн работает следующим образом. При выполнении технологического процесса убирающий модуль 7, выполненный в виде жатки, срезает стебли зерновых растений, которые по наклонной камере 6 подаются в молотильное устройство 4, где и происходит обмолот. Зерно с примесями от молотильного устройства 4 поступает на очистку 5, откуда очищенное зерно поступает в бункер 3. После заполнения бункера 3 происходит выгрузка зерна в кузов транспортного средства. 13998 1 2011.02.28 В зависимости от условий уборки и убираемой культуры задается различная высота среза. Данную высоту можно обеспечить расположением убирающего модуля 7 над уровнем почвы. Подъем и опускание убирающего модуля 7 производят при помощи гидроцилиндра 8, который, воздействуя на двуплечий рычаг 9, поднимает или опускает кабину 2. За счет связи кабины 2 рычагом 11 с наклонной камерой 6 синхронно с кабиной опускаются или поднимаются наклонная камера 6 и убирающий модуль 7. При этом передний угол обзора комбайнера а будет изменяться незначительно, то есть независимо от условий уборки, а также независимо от того, выполняет ли комбайн технологический процесс или осуществляет технологические переезды, угол а будет изменяться в незначительном диапазоне. А за счет того что длина первого плеча двуплечего рычага 9 равна длине первого одноплечего рычага 10, а расстояние между шарнирами, общими для двуплечего 9,первого одноплечего 10 рычагов и кабины 2, равно расстоянию между шарнирами, общими для двуплечего 9, первого одноплечего 10 рычагов и рамы 1, кабина 2 будет всегда осуществлять плоскопараллельное перемещение и иметь постоянный угол наклона к раме 1 комбайна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
